Передние колеса на МТЗ 82

Регулировка сходимости передних колес

Сходимость передних колес тракторов МТЗ-80, МТЗ-82 при заводской регулировке устанавливается в пределах 4-8 мм.

Периодически через каждые 240 часов работы, а также при каждом изменении колеи передних колес проверяйте и при необходимости регулируйте сходимость колес. Перед проверкой сходимости обязательно проверьте и при необходимости отрегулируйте зазоры в подшипниках колес и шарнирах рулевых тяг.

Регулировку сходимости колес производите в следующем порядке:

1. установите трактор на горизонтальную площадку с твердым покрытием.
2. установите сошку в среднее положение, для чего подожмите до упора щуп 2 (рис. *) и, поворачивая рулевое колесо, установите его в положение, когда щуп максимально утоплен.
3. проверьте, чтобы корпуса конических пар (для тракторов МТЗ-82, МТЗ-82Л) или поворотные кулаки (для тракторов МТЗ-80, МТЗ-80Л) были выдвинуты на одинаковую длину «Б» (рис. выше) соответственно из корпуса переднего моста и трубы передней оси.
4. отрегулируйте левую и правую рулевые тяги так, чтобы для обеих тяг расстояние «А» (рис. выше) между шаровыми пальцами было одинаковым. При изменении длины рулевых тяг следите, чтобы сошка оставалась в среднем положении (удерживайте с помощью рулевого колеса). Для регулировки длины рулевых тяг отпустите контргайки и, вращая левые и правые трубы, установите необходимую длину рулевых тяг.
5. определите сходимость колес, для чего замерьте расстояние (размер «Г») между внутренними закраинами ободьев колес впереди (на высоте центров колес) и сделайте отметки мелом в местах замера. Затем проедьте на тракторе вперед настолько, чтобы метки были сзади на той же высоте, и замерьте расстояние между отмеченными точками (замер «В»). Второй замер должен быть больше первого, разница между вторым «В» и первым «Г» замерами равна величине сходимости колес и должна быть в пределах 4-8 мм. При необходимости произведите регулировку сходимости изменением длины рулевых тяг. При регулировке сходимости левую и правую тяги удлиняйте или укорачивайте на одинаковую величину.
6. снова проверьте установку сошки в среднее положение (по щупу 2, рис. *) и разность размеров «Г» и «В».
7. законтрите трубы рулевых тяг после окончательной регулировки сходимости колес.

Советы по монтажу

Первоначально следует установить необходимую ширину колеи передних колес МТЗ. После проверки схождения при необходимости изменяется длина рулевой тяги. Это позволяет отрегулировать схождения.

Последовательность действий должна быть следующей:

• В шинах передних колес МТЗ устанавливают требуемый уровень давления;
• Трактор испытывают на ровной площадке при прямолинейной езде;
• После остановки машины включают стояночный тормоз;
• Сзади трактора измеряют расстояние меду противоположными точками на внутренних боковинах покрышек;
• Замеры производят на высоте горизонтальной оси колес.

После этих манипуляций отключают стояночный тормоз и перемещают трактор вперед. Его колеса должны повернуться на 180 градусов. Спереди ПВМ измеряют расстояние между такими же точками, как и в предыдущем случае.

Если этот размер на 0-8 мм меньше, чем результаты замеров сзади, то схождение колес МТЗ 80 установлено правильно.

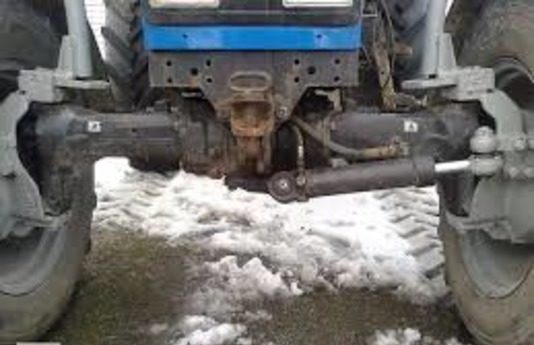

Устройство балочного моста

Принципиальным отличием конструкции данного моста от портального узла является другое устройство конечных передач. Бортовые части балочного ПВМ представляют собой редукторы с парами цилиндрических шестерён, передающих вращения от полуосей на планетарный механизм привода колеса с цилиндрическими шестернями.

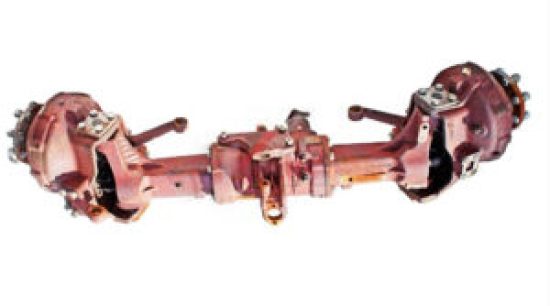

Балочный ПВМ МТЗ 82.2 в сборе

Главный редуктор и дифференциал

Главная передача основного редуктора и дифференциал имеют туже конструкцию, что и в портальном мосте. Главная пара шестерён – коническая с винтовыми зубьями. Ведущая шестерня размещена на подшипниках в отдельном литом стакане, прикрепляющимся своим фланцем к корпусу главной передачи моста. Ведомая шестерня установлена своими внутренними шлицами на корпус дифференциала.

Дифференциал — самоблокирующийся, закрытого типа, с четырьмя цилиндрическими коническими сателлитами расположенными парно на двух отдельных плавающих осях. Автоматическое блокирование осуществляется фрикционными муфтами в составе узла при передаче усилия от отстающего колеса. шестерни находятся в постоянном зацеплении с сателлитами дифференциала. Полуоси получают вращение через свои шлицевые концы, входящие в зацепление с внутренними шлицами полуосевых шестерён.

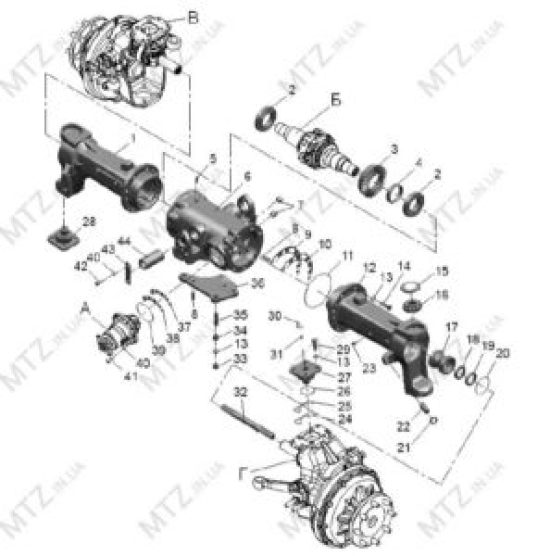

Детализация балочного ПВМ МТЗ 82

Для обеспечения герметичности и предотвращения течи масла из полостей узла установлены манжеты и резиновые кольца в рукавах и в стакане ведущей шестерни. Для устранения подпора масла перед сальником ведущей шестерни, на шлицевом его конце, установлено маслосгонное кольцо. Корпус главной передачи снабжён сапуном, обеспечивающим оптимальное давление внутри полости.

Особенности двигателя агрегата

МТЗ-82 оснащается дизельным 4-цилиндровым мотором, цилиндры которого расположены строго в один ряд. Топливная система подает смесь непосредственно в каждый цилиндр. Если мотор не заводится – причины, скорее всего, кроются в засорении одного из цилиндров. Ремонт в таком случае выполняется путем очистки топливных каналов и самих цилиндров. Система охлаждения в трактора жидкостная, принудительная. Устройство распределения оснащается валом, расположенным снизу, однако клапаны находятся в головке блока цилиндров. Система смазки мотора комбинированная, некоторые детали поддаются смазке под давлением, а остальные – путем разбрызгивания. Привод двигателя выполняется посредством шестерней от коленчатого вала.

Достаточно надежная конструкция мотора позволяет фермеру использовать широкий спектр навесного оборудования. Водитель может применять инвентарь для посадки и сбора урожая, уборки территории, покоса травы и транспортировки грузов.

Как сделать развал-схождение колёс

Углы развала-схождения колес автомобиля можно отрегулировать своими руками, используя подручные средства и простые приспособления. В этом материале мы расскажем о том, как сделать развал-схождение самостоятельно в домашних условиях, и с какими трудностями чаще всего сталкиваются при регулировке углов установки колес.
Неправильная регулировка развала-схождения может являться причиной, например, быстрого износа покрышек, или того, что при движении по прямой машину будет уводить влево или вправо.

Развал-схождение – что это такое?

Для начала давайте разберемся с теорией: развал-схождение – что это? Какими бывают углы установки колёс, и как от них зависит поведение машины на дороге?

Развал – это угол между вертикалью и плоскостью колеса. Он обеспечивает надежный контакт покрышки с дорогой (смотрите на рисунке выше).

Схождение – это угол между направлением движения и плоскостью вращения колеса. От него зависит устойчивость автомобиля в поворотах и износ шин.

• У заднеприводных автомобилей колеса должны быть слегка повернуты друг к другу – это называется положительное схождение. В движении они разъезжаются и становятся параллельно.
• У переднеприводных – наоборот, схождение должно быть отрицательным (смотрите на схеме ниже).

Кастер – это угол продольного наклона шкворня. Данный параметр очень редко нуждается в корректировке, лишь на заново собранной передней подвеске из новых деталей, поэтому его регулировку мы рассматривать не будем.

Ремонт подвески или рулевого управления (замена тех же амортизаторов или рулевого шарнира) ведет к значительному изменению установочных углов колёс. Ежедневная эксплуатация автомобиля также со временем вносит свои коррективы в эти параметры, поэтому периодически возникает необходимость в регулировке развала-схождения.

Регулировать развал-схождение лучше всего два раза в год, при сезонной смене покрышек. За это время не раз угодишь в яму или наедешь на бордюр, от чего ходовая расшатывается и углы изменяются. Своевременная регулировка развала-схождения обойдется намного дешевле, чем комплект новой резины.

В 1955 году американский инженер Ли Хантер разработал первый стенд для регулировки развала-схождения. Датчики, установленные на колесах, посылали сфокусированные световые лучи и точно измеряли углы. Поэтому стенд назывался оптическим. Но уже в 1969-ом его подключили к компьютеру, а в 1995 году для измерения и регулировки углов стали впервые применять 3D технологии.

Правда советские автолюбители справлялись безо всяких стендов и компьютеров – при помощи гаечных ключей, штангенциркуля, нити и отвеса они регулировали углы развала и схождения своими руками.

Регулировка схождения

Правильная установка обеспечивает устойчивость положения при движении прямо, равномерный износ передних шин машины и комфортность управления. Колёса передними краями устанавливаются в положение под небольшим углом вовнутрь к оси движения. Для МТЗ 80(82) правильная установка передних колёс особенно важна при использовании тракторов в транспортных работах на дорогах с твёрдым покрытием.

Проверку сходимости передних колёс трактора МТЗ 80(82) осуществляют через каждые 240 рабочих часов, при выявлении неравномерного износа шин приступают к немедленной настройке. Разница от установочного положения более чем 15 мм недопустима. Причинами нарушение сходимости могут быть появление люфтов в сочленениях и деформации деталей рулевой трапеции, а также в результате ремонта переднего моста или изменения ширины передней колеи.

Подготовка трактора

Для успешной регулировки нужно проверить соответствие, и убедится в исправности:

• затяжка гаек, труб, пальцевых и шаровых соединений рулевых тяг и переднего моста
• затяжка гаек сошки вала гидроусилителя
• крепления гаек и болтов поворотных рычагов
• соответствующий осевой зазор подшипников ступиц и давление в шинах
• расстояние между поворотными кулаками Б и трубы передней оси в МТЗ 80 или колёсными редукторами и корпусом ПВМ в МТЗ 82 с обеих сторон должны быть одинаковы

Процесс установки сходимости

Проверку положения осуществляют в следующем порядке:

• Трактор выкатывают на ровную площадку с твёрдым покрытием в положении колёс соответствующему прямолинейному движению.
• Замеряют расстояние между краями ободьев-дисков с задней стороны на уровне центра оси вращения колёс при горизонтальном положении измерительной планки.
• Места точек замеров отмечают мелом.
• Прокатывают трактор вперёд примерно на 1,5 метра так, чтобы метки с проворачиванием колёс на 180˚оказались впереди оси вращения и также по её центру производят второй аналогичный замер.

Не допускается замеры без прокатывания колёс, так как замеры будут некорректны в результате существующего биения ободьев.

Для проведения замеров используют измерительную телескопическую планку или штангу. Прибор можно изготовить из двух частей ровных деревянных планок или металлических входящих одна в другую труб с фиксирующими длину хомутами. На одну из частей измерительного устройства наносят шкалу. Для проверки схождения тракторов МТЗ 80(82) достаточно изменения длины планки от 1200 до 1800 мм с учётом пределов регулировки ширины передней колеи.

Неправильная регулировка углов установки колес машины может стать причиной нарушения ее управляемости, а также преждевременного износа покрышек. Нормальное элементов обеспечивает устойчивость транспорта и правильную траекторию движения. В этой статье речь пойдет об установке схождения колес МТЗ 80, ее последовательности и основных принципах работы.

Регулировка колеи трактора

Колея трактора может изменяться в пределах от 1200 до 1800 мм. (1500-1900 мм. для МТЗ-82, МТЗ-82Л) по направляющим колесам и от 1400 до 2100 мм. по ведущим колесам, что позволяет работать во всех стандартных междурядьях пропашных культур.

Колея передних колес тракторов МТЗ-80 и МТЗ-80Л регулируется с интервалами 100 мм. при симметричном и 50 мм. при несимметричном расположении колес. Для установки требуемой колеи направляющих колес выполните следующие операции:

1. поднимите домкратом переднюю часть трактора до отрыва колес от грунта.
2. ослабьте болты, выньте пальцы 24 крепления выдвижных кулаков в трубе передней оси.
3. передвиньте вначале один, а затем другой выдвижной кулак (одновременно изменяйте длину рулевых тяг, вращая трубы 25 в наконечниках) на величину, соответствующую устанавливаемой колее, после чего закрепите кулаки в трубе передней оси.
4. при установке колеи 1400 мм. и более трубы 25 рулевых тяг обязательно замените удлиненными (прикладываются в ЗИП трактора).
5. опустите трактор. Проверьте и при необходимости отрегулируйте сходимость колес.

Колея передних колес трактора МТЗ-82, МТЗ-82Л регулируется бесступенчато винтовым механизмом, расположенным на рукавах переднего моста (рис. 113) в трех интервалах (рис. 112): 1200-1500 мм., 1500-1600 мм., 1600-1800 мм. Для изменения колеи поднимите переднюю часть трактора (или поочередно передние колеса), обеспечив просвет между колесами и грунтом, задние колеса затормозите.

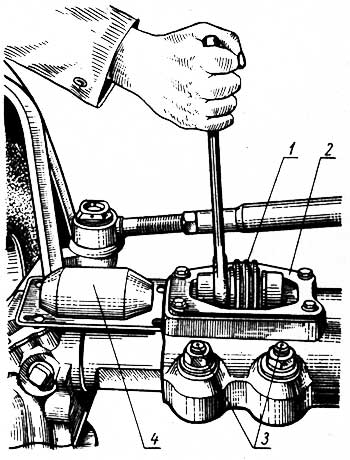

Регулировка колеи тракторов МТЗ-82 и МТЗ-82Л (рис. 113)

1. винт
2. прокладка
3. клинья
4. крышка механизма регулирования колеи (снята)

Для установки колес на ширину колеи 1500-1600 вместо 1200-1500 (или наоборот) отверните гайки крепления обода колеса к диску и поверните колесо так, чтобы кронштейны обода прошли через прорези в диски. В зависимости от требуемой ширины колеи установите соответствующее взаимное расположение обода колеса относительно диска так, как показано на рис. 112.

Для получения колеи в пределах 1600-1800 мм. снимите колеса с дисков и поменяйте их местами, то есть левое колесо поставьте на правую сторону, правое — на левую (см. рис. 112). При этом обратите внимание на то, чтобы направление вращения шины оставалось прежним (по стрелке, указанной на боковине).

При изменении колеи перестановкой обода на диске и колес с одного борта на другом соответственно измените положение крыльев посредством смены креплений крыльев. Для этого в кронштейнах и опорах крыльев имеются дополнительные отверстия.

Для изменения ширины колеи винтовым механизмом (рис. 113) проделайте следующее:

1. ослабьте болты, передвиньте и снимите крышку 4.
2. освободите клинья 3 рукавов, отвернув гайки настолько, чтобы обеспечить свободное перемещение корпусов конических пар.

Вращением регулировочного винта с помощью ключа обеспечивается перемещение в рукавах переднего моста корпусов бортовых редукторов с колесами и получение требуемой колеи в указанных интервалах. Вращение регулировочного винта должно сопровождаться изменением длины рулевых тяг. На левом и правом корпусах верхних конических пар нанесены метки с цифровым обозначением наиболее употребительных размеров колеи: 1350, 1400, 1500, 1600, 1800 мм.

После изменения колеи сходимость передних колес обязательно отрегулируйте заново.

Для изменения колеи задних колес выполните следующие операции:

1. поднимите домкратом заднюю часть трактора до отрыва колес от грунта; отверните болты крепления и снимите крышку 1 (см. рис. «Ведущие колеса») червяка.
2. отверните на 2-4 оборота болты 8 крепления вкладыша к ступице одного из колес и очистите полуось от грязи.
3. вращая червяк 2, переместите колесо до получения требуемой колеи, после чего болты крепления вкладыша затяните до отказа и установите на место крышку червяка.
4. установите в требуемое положение второе колесо.

До 1600 мм. колея получается без перестановки колес.

Для получения колеи свыше 1600 мм. переставьте колеса

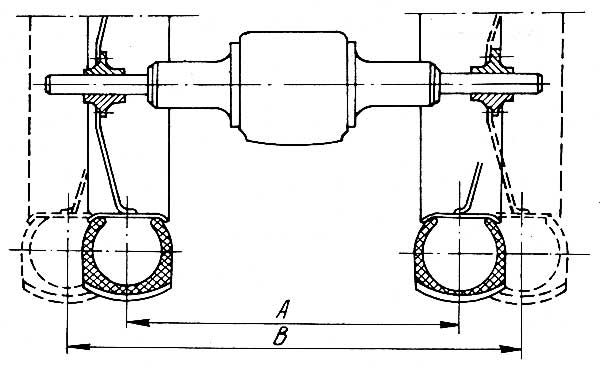

Схема регулировки колеи задних колес

• Размер «А»: 1400-1600 для (15,5-38) Р; 1250-1600 для 9-42
• Размер «В»: 1800-2100 для (15,5-38) Р; 1800-2100 для 9-42

Устройство и принцип работы моста

Мост имеет кинематическую схему с внутри размещёнными конечными передачами. Все детали редуктора работают в общей масляной ванной, смазываются разбрызгиванием, объединены с коробкой передач и промежуточной частью трансмиссии в единую систему смазки. Масло заливается через пробку в верхней крышке КПП до уровня нижней кромки смотрового отверстия. Полный объём заправки маслом трансмиссии составляет 40 литров.

Главная передача

Механизм редуктора принимает продольное вращение от вторичного вала КПП прикреплённой к передней стенке корпуса заднего моста. Передача осуществляется через коническую пару шестернёй с винтовыми зубьями. В конструкции моста эта шестерёнчатая пара называется главной передачей. Шестерни принимают созданное КПП передаточное число вращения и преобразовывают продольное вращение в поперечное. Ведущая шестерня размещена на шлицах хвостовика вторичного вала коробки и затянута шплинтующейся гайкой. Ведомая шестерня главной передачи прикреплена к корпусу дифференциала болтами и гайками с фиксирующими отгибными пластинами.

Дифференциал

Механизм осуществляет функцию распределения вращательного момента на ведущие колёса при осуществлении трактором поворота, обеспечивая разную угловую скорость вращения ведущих ходовых колёс.

Устройство представляет собой закрытый планетарный механизм в цилиндрическом корпусе, состоящий из двух стянутых болтами частей. Внутри узла расположена крестовина, зажатая двумя половинами корпуса с четырьмя вращающимися на бронзовых втулках сателлитами в виде прямозубых конических шестерён. Между корпусом сателлитом на оси установлены упорные стальные шайбы. Сателлиты взаимодействуют с левой и правой полуосевыми коническими шестернями, которые передают вращение на соответствующие стороны к ведущим шестерням конечной передачи моста. Между полуосевыми шестернями и корпусом установлены бронзовые упорные шайбы. Шестерни в стаканах корпуса вращаются на конических роликовых подшипниках.

Конечные передачи

Часть механизма, передающая вращение от дифференциала непосредственно к ведущим полуосям моста. В шлицы полуосевых шестерён дифференциала вставлены своими внутренними концами соответствующие левый и правый валы конечных передач. Каждая деталь опирается на два роликовых подшипника. На валах размещены ведущие прямозубые шестерни конечных передач, которые выполнены за одно целое с деталью. Каждый вал опирается на два роликовых подшипника. Ведомые шестерни конечных передач размещены непосредственно на полуосях и соединены через шлицевые втулки. Полуоси опираются на два шариковых подшипника: внутренний размещён в расточке перегородки картера, наружный в чугунном кожухе полуоси. Для предотвращения осевых перемещений деталь фиксируется стопорным кольцом и крышкой кожуха полуоси с самоподжимным сальником. Дополнительно наружные концы ведущих валов конечных передач соединены с правой стороны с барабанами правого рабочего и стояночного тормоза, и с левой стороны барабанами левого рабочего тормоза и блокировки дифференциала. Привод блокировки и фиксирующего тормоза осуществляется через трубчатые полости валов конечных передач дополнительными валами. Отдельным механизмом в нижней части картера от промежуточного вала коробки продольно проходит вал привода заднего ВОМ с кулачковой муфтой переключения работы режимов. Вал опирается на подшипники, установленные в расточках поперечных перегородок картера.

Регулировка развала схождения колёс трактора МТЗ 82(80)

Положение передних колёс в продольных и поперечных плоскостях относительно оси движения трактора МТЗ 80(82) характеризуется углами наклона поворотных шкворней и колёс, которые обеспечиваются по умолчанию конструкцией ходовой части и не требуют регулировки. Такое положение обеспечивает оптимальное распределение нагрузок и действующих сил, способствуя устойчивому движению и облегчению усилий водителя при маневрировании. Единственным положением, требующим настройки — это схождение переднего края управляемых колёс.

С точки зрения технической грамотности выражение «развал — схождение» некорректно, так как в положении важен показатель только схождения переднего края управляемых колёс, обеспечивающий устойчивый ровный ход машины.

Блокировка дифференциала заднего моста

Система блокировки дифференциала состоит из муфты блокировки, датчика блокировки, редукционного клапана, маслопроводов и дистанционного управления блокировкой из кабины.

Муфта блокировки расположена в кожухе, который через стакан подшипников и крышку стакана крепится с левой стороны к корпусу заднего моста. Датчик блокировки и редукционный клапан установлены в корпусе гидроусилителя.

Управление блокировкой производится рукояткой, расположенной в кабине и соединенной тросом с краном датчика блокировки. Рукоятка и кран имеют три положения.

I положение (основное) — «блокирование дифференциала выключено» (рукоятка находится в крайнем переднем положении по ходу трактора, риска крана совпадает с риской «ВЫКЛ» на крышке датчика).

II положение — «блокирование дифференциала автоматическое» (рукоятка выдвинута назад в среднее положение и зафиксирована поворотом ее на 90° по часовой стрелке, риска крана совпадает с риской «ВКЛ» на крышке датчика). Масло под давлением 7-10 кгс/см2, поддерживаемым редукционным клапаном, направляется в диафрагменную полость «А» муфты блокировки и дифференциал блокируется. При повороте направляющих колес трактора на угол более 13° от прямолинейного движения рейка перемещается так, что золотник 4 выходит из паза рейки, полость «А» муфты блокировки сообщается со сливом и дифференциал разблокируется. Автоматическое блокирование дифференциала используйте при выполнении всех видов полевых работ, а также при выполнении транспортных работ на грунтовых дорогах в условиях недостаточного сцепления ведущих колес с поверхностью дороги.

При выполнении транспортных работ на дорогах с твердым покрытием в условиях хорошего сцепления автоматическую блокировку дифференциала выключайте для исключения повышенного износа шин.

При движении трактора по скользким дорогам включение автоблокировки по условиям безопасности не допускается на скорости, превышающей 10 км/ч.

III положение — «блокирование дифференциала принудительное, независимо от положения направляющих колес трактора» (рукоятка выдвинута в крайнее заднее нефиксируемое положение, кран повернут против часовой стрелки до упора). Если рукоятку отпустить, она и кран под действием пружины возвратятся в положение I и дифференциал разблокируется.

Принудительное блокирование дифференциала используйте только кратковременно для преодоления возникших дорожных препятствий и для обеспечения требуемой маневренности при выполнении полевых и транспортных работ.

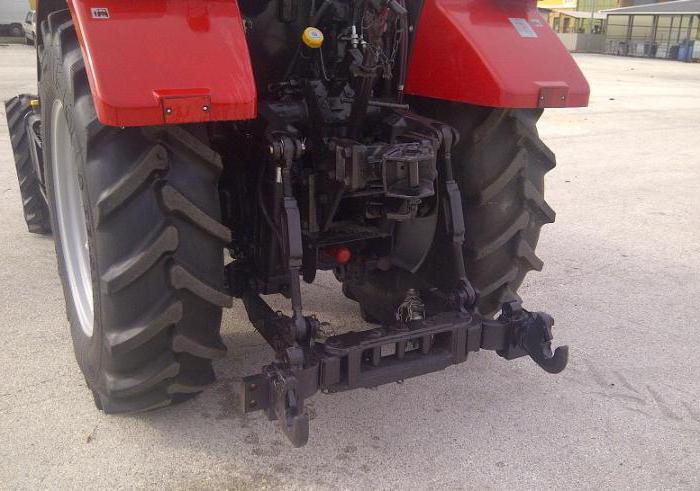

Дополнительное оборудование

Одним из главных преимуществ этих моделей пропашной техники является наличие агрегатной системы навесных установок раздельного типа, оснащенных гидроподъемником. Такая система обеспечивает силовую, высотную и комбинированную регулировку рабочего оборудования и его положения. В конструкции тракторов МТЗ-921 предусмотрены тягово-сцепные элементы, к которым крепятся рабочие орудия и технические средства аграрного и коммунального назначения. Для навесного оборудования используется грузоподъемное устройство НУ-2, выдерживающее вес в 1500-4000 кг, а для тяги и сцепления используется модель тяговой вилки TCУ-1В. Таким образом, техническое оснащение МТЗ-921 позволяют комплектовать модели следующими типами навесного оборудования:

• плугами и боронами, используемыми в процессе проведения пропашных работ;
• плужными отвалами, устанавливаемыми спереди трактора и предназначенными для расчистки дорог;
• дорожными щетками, чем обозначается использование этих технических средств в коммунальном хозяйстве с
• целью уборки уличного пространства от грязи, мусора, снега или листьев;
• погрузочным оборудованием, устанавливаемым спереди трактора МТЗ-921 и предназначающимся для
• осуществления погрузочно-разгрузочных работ;
• шнекороторными очистителями, предназначающимися для очистки дорог от грязи и снега с отбрасыванием или
• его погрузкой в специализированную емкость.

Благодаря широкому диапазону дополнительного оборудования, возможного к установке, модели МТЗ 921 незаменимы в коммунальном и сельском хозяйстве, в животноводческом секторе и строительстве. Их главными преимуществами являются: высокая мощность, экономичность в потреблении топлива, маневренность, максимальный комфорт для оператора и простота в управлении.

Развал схождение колес трактора МТЗ 82 и его регулировка

Для более устойчивого движения трактора, легкого управления и маневрирования, надлежащего износа шин, существуют определенные требования к углам наклона шкворней и колес, по соотношению к остову трактора.

Регулировка схода развала передних колес трактора МТЗ 82 заключается в правильном положении в вертикальной плоскости и схождением в горизонтальной и, кроме того, наклоном шкворней в продольной и поперечной плоскостях.

Угол развала определяется вертикальной плоскостью, которая параллельна продольной оси трактора и плоскостью колеса α. Развал колес создает появление сил во время движения трактора, которые заставляют колеса прижиматься к внутренним подшипникам ступиц. Если бы данная сила отсутствовала, то колесо при малом осевом зазоре в подшипниках находилось бы в не стабильном положении, прижимаясь то к наружному, то к внутреннему подшипнику. Движение колеса вдоль своей оси подвергало бы раскачке верхней части трактора, в следствии чего подшипники колес гораздо быстрее изнашиваются, а также вызывало бы не стабильность в устойчивости движения.

Угла развала и схождения передних колес: α — угол развала; β — угол наклона шкворня в бок; γ — угол наклона шкворня вперед; h — плечо обката.

Помимо всего прочего, наклонное размещение колес снижает усилие, необходимое для совершения маневров трактором. Угол развала трактора МТЗ 82 составляет 3,5º.

Поперечный наклон шкворня определяется углом β между вертикальной плоскостью параллельной продольной оси трактора и осью шкворня. Правильный поперечный наклон шкворня содействует устойчивой прямолинейности движения колес. Во время поворота колеса, поворачиваясь вокруг шкворней, положение которых наклонено относительно вертикальной плоскости трактора, приподнимают его переднюю часть. В следствии чего, повернутые колеса всегда будут стремиться в среднее положение. Угол β для трактора МТЗ 82 составляет 7º.

Продольный наклон шкворня определяется углом γ между плоскостью перпендикулярной продольной плоскости трактора и осью шкворня. В том случае, если нижняя часть шкворня наклонена вперед, то угол γ называется положительным, а если назад — отрицательным. Увеличение положительного угла наклона вызывает повышенное сопротивление повороту и увеличивает стремление колес вернуться в среднее положение. При увеличении отрицательного угла происходит обратный процесс.

Сходимость колес трактора МТЗ 82 определяется разностью расстояний между боковыми частями шин спереди и сзади, если смотреть сверху, на высоте центральной части колес (L1>L2), присутствие сходимости заставляет колеса катиться внутрь трактора, что способствует равномерному износу шин и улучшает устойчивость движения трактора.

Регулировка развала и схождения трактора МТЗ 82

Во время эксплуатации трактора сходимость колес может нарушаться из-за износа или деформаций компонентов рулевой трапеции, после разборки переднего моста или изменении ширины колеи передних колес.

Штанга-линейка для замера сходимости передних колес

Перед проверкой схода развала необходимо удостовериться в отсутствии зазоров в рулевом управлении. Для этого необходимо проверить затяжку труб и шаровых пальцев рулевых тяг, гаек, болтов и гаек поворотных рычагов, а также гайки сошки вала гидроусилителя рулевого управления. Проверьте давление в шинах и осевое перемещение подшипников.

Установите трактор на ровной поверхности в положении, аналогичном прямолинейному движению и при помощи штанги с мерной линейкой измерьте расстояние между задними внутренними закраинами ободов колес на высоте их центров. Штанга размещается в горизонтальном положении, а точки контакта с ободами отмечаются мелом. Далее трактор перекатывается вперед до поворота колес на 180º (около 1,5 м) так, чтобы отмеченные метки на ободах появились на той же высоте и повторите замер. Расстояние между метками на ободах сзади (L1) должно быть больше, чем спереди (L2) на 4 миллиметра. Если сходимость будет большей, то необходимо укоротить рулевые тяги, а если меньше — удлинить в равной степени с обоих сторон.
