Топливный фильтр: устройство и разновидности

Конструкция и виды

В общей конструкции автомобиля топливный фильтр может располагаться:

• в топливном баке;
• под днищем автомобиля;
• в подкапотном пространстве.

Конструкция топливных фильтров грубой и тонкой очистки

Современные системы очистки топлива имеют от 2 до 4 ступеней. Сначала топливо проходит фильтр грубой очистки топлива, который удаляет крупные фракции, видимые невооруженным глазом. Далее оно попадает в фильтр тонкой очистки топлива, где удаляются микрочастицы, представляющие наибольшую опасность из-за своих абразивных свойств.

Конструкция топливных фильтров следующая:

• Сетчатые элементы.
• Герметичный и термостойкий корпус. Он может быть прозрачным, что позволяет понять, когда менять топливный фильтр. Корпус может изготавливаться из стали или полимеров, что определяется уровнем давления в системе.
• Входной и выходной штуцеры. В некоторых конструкциях может быть предусмотрен дополнительный штуцер (редукционный клапан) для сброса топлива в случае повышенного давления в системе.

По количеству раз использования топливные фильтры делятся на следующие типы:

• Разборные (многоразовые) – фильтрующие элементы изготавливаются из латуни или керамики. Такие конструкции при загрязнении просто промываются.

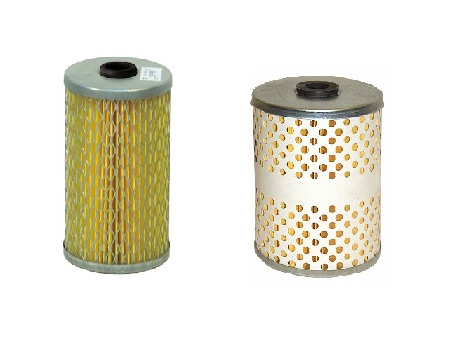

• Неразборные (одноразовые) – фильтрующие элементы изготавливаются из ткани или крепированной бумаги. Этот тип применяется для тонкой очистки.

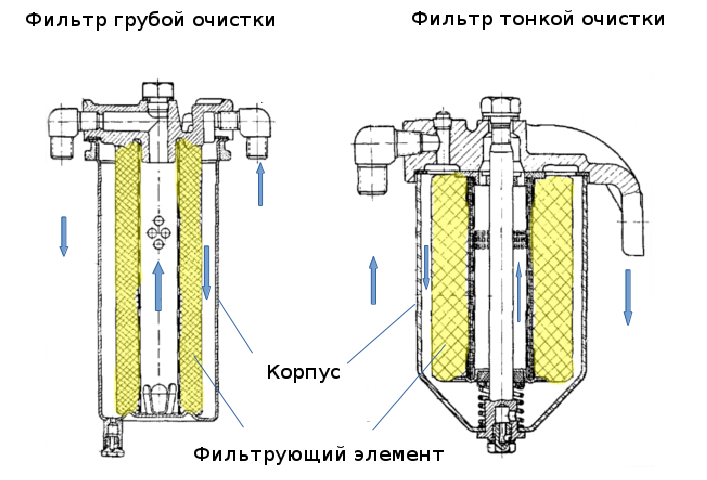

Разница фильтров грубой и тонкой очистки

Существует всего два фильтра в топливной системе, ведь основных этапов очистки топлива всего два. Устройства эти: грубой и тонкой фильтрации.
По принципу работы они похожи, да и внешне напоминают друг друга. Во многом фильтры схожи и по своей конструкции. Изначально топливо, конечно же, попадает в фильтр грубой очистки, а потом – в фильтр тонкой очистки. Таким образом, достигается оптимальная очистка жидкости. Возможно использовать и дополнительные элементы, например, дополнительный фильтр грубой очистки.

Устройства различаются по ряду параметров. Каждое имеет свои характерные особенности. Грубая очистка производится от частиц 0,1 миллиметра и более. Тонкая очистка не пропускает частицы размером 0,015 миллиметров и более. В итоге достигается желаемый результат фильтрации.

Различаются эти два фильтра не только размерами пропускаемых частиц. У них есть ещё и разница в местоположении. Для корректной работы топливной системы оба устройства должны быть исправны и качественны, потому не стоит экономить на этих деталях.

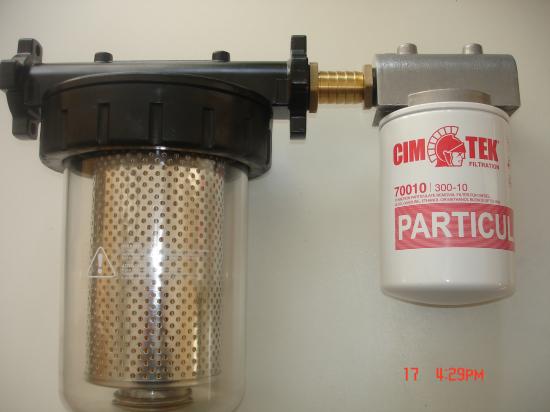

На картинке выше – устройство тонкой очистки. Внешне весьма похоже на устройство для грубой фильтрации, не правда ли?

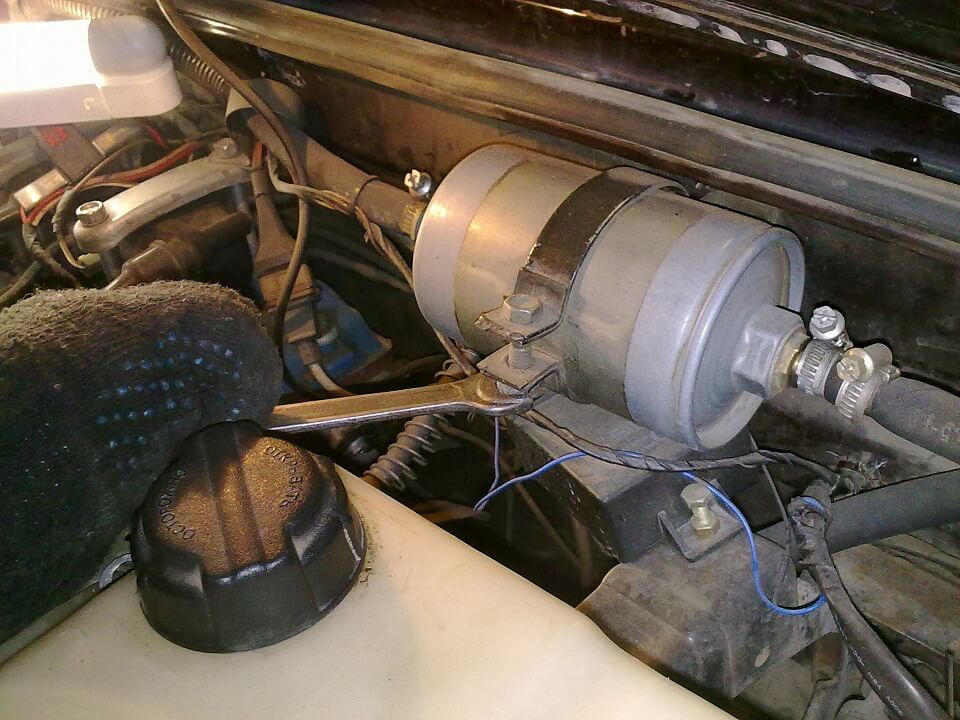

Фильтры тонкой очистки: нужны ли

Более мелкие частички, менее 60 мкм, незаметные глазу, но представляют также серьёзную опасность; для очищения горючего от мельчайших загрязнений используются фильтры тонкой очистки.

Многие автолюбители полагаются на защитные «сеточки», расположенные в баке, карбюраторе, бензонасосе. Стандартные сеточки хорошо справляются с задерживанием частиц в 100 мкм. Полезно производить более глубокое очищение топлива, ведь даже столь мелкие загрязнения опасны для мотора, приводят к поломкам, некачественной работе, недостаточной эффективности агрегата. Ремонт же вышедшего из строя агрегата обойдётся дорого. Советуем поставить дополнительно фильтр-отстойник тонкой очистки, порог задерживаемых засоряющих частичек составляет 15 мкм.

Особенности системы фильтрации для различных видов двигателей

Фильтры могут иметь целый ряд отличий в зависимости от используемого топлива. Так для бензиновых двигателей требуется отфильтровывать частицы размером не более 10-15 мкм. Для очистки дизельного топлива важно не только улавливание мелких частиц, но и защита от попадания воды.

Системы очистки для бензиновых двигателей

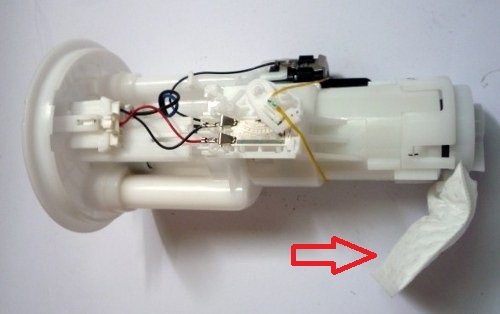

Топливный насос с фильтром

Фильтры грубой очистки бензиновых двигателей как правило разборные и представляют собой корпус с сеткой внутри, которая может иметь ячейки различного диаметра. Они устанавливаются в следующих местах:

• на горловине – самые крупные ячейки;
• в корпусе погружного топливного насоса (топливозаборника) – ячейки среднего размера.

Принцип работы топливного фильтра грубой очистки состоит в следующем:

1. Топливо из бака проходит через сетку.
2. Сетка улавливает крупные частицы, пропуская на выход только очищенный бензин.

Фильтры тонкой очистки в инжекторной системе устанавливаются в топливном баке или рядом с ним. Фильтрующий элемент располагается в корпусе и может быть уложен «звездой» или «спиралью». Спиральная укладка позволяет увеличить срок эксплуатации и обеспечивает более высокую степень очистки. Отличие от работы системы грубой очистки заключается в том, что используемые шторки удерживают более мелкие частицы.

Системы очистки для дизельных двигателей

Система фильтрации дизельного топлива, как правило, состоит из нескольких этапов:

1. Начальная очистка непосредственно в баке. Выполняется установкой сетки на выходе.
2. Отстойник (сепаратор).
3. Фильтры грубой очистки дизельного топлива.
4. Тонкая очистка.

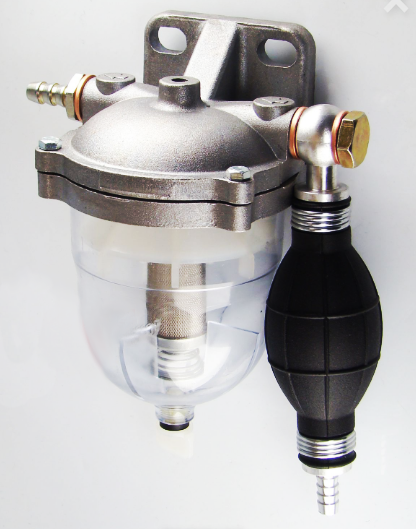

Фильтр-отстойник

Топливный фильтр-отстойник позволяет отделить воду. Конструктивно такие системы имеют специальный клапан в нижней части корпуса, предназначенный для сброса воды. Они работают по следующему принципу:

1. Топливо подается в корпус через распределитель.
2. Дизтопливо стекает вниз в успокоитель для осаживания воды (она тяжелее) в топливном фильтре и крупных фракции примесей.
3. Топливо подается вверх, проходя через сетку, в которой также происходит очистка.
4. Топливо отводится и подается дальше в систему.

Для улучшения работы в устройство топливного фильтра дизельного двигателя может быть установлен специальный датчик воды.

Особенностью дизтоплива также является чувствительность к температурным перепадам. При пониженной температуре происходит кристаллизация парафина, который забивает всю систему. Для устранения этого явления топливный фильтр для дизельного двигателя может иметь в своей конструкции подогреватель. Он может быть установлен на топливной системе. Помимо этого подогреватель может быть заменен использованием в качестве фильтрующего элемента токопроводящей бумаги.

Чтобы определить, где находится фильтр тонкой очистки в дизельной системе, необходимо найти топливный насос и установить местоположение по выходящему от него трубопроводу.  Конструктивно он не отличается от бензиновых фильтров тонкой очистки.

— Фильтр на ЗИЛ, МАЗ, КАМАЗ БИГ. Имеет пластиковой корпус. Высота составляет 201,5 миллиметров, а нужный диметр 51/42 миллиметров.

— фильтр УРАЛ, КАМАЗ в сборе ЛААЗ. Высота составляет 0,15 миллиметров, весит он 2,75 килограмма. Ширина изделия 0,15 метров, а длина – 0,2 метра.

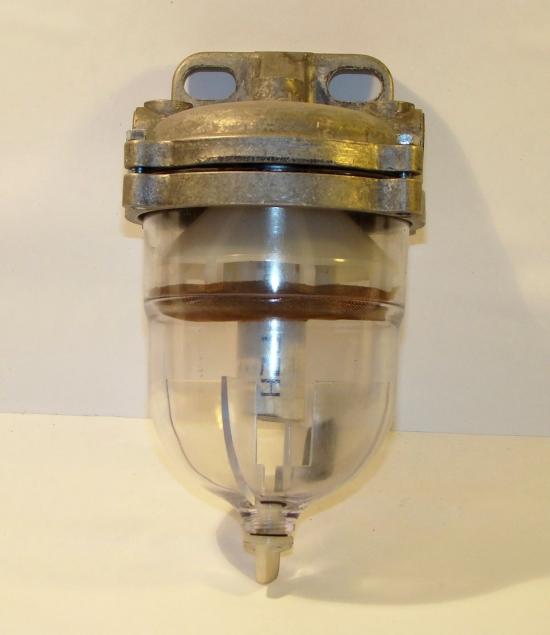

— фильтр КАМАЗ PreLine420 в сборе СМ. Фильтр весит 2,23 килограмма, его высота 0,12 метров. Длина составляет 0,34 метра, а ширина – 0,14 метров.

Фильтр грубой очистки топлива для дизельных ДВС

На дизельных силовых агрегатах роль фильтра грубой очистки чаще всего выполняет отстойник (сепаратор). Примеси, попадая в такой очиститель, оседают на дне специального стакана. Помимо твердых частиц, сепаратор отделяет от дизтоплива влагу.

При низких температурах в ДТ образуются парафины. Избавиться от них помогает фильтр-сепаратор с подогревом.

Устройство и принцип действия

В состав сепаратора входят нижеперечисленные элементы:

• корпус;
• крышка корпусной части;
• фильтроэлемент. Он расположен на втулке в стакане, соединенном с корпусом, и состоит из алюминиевых пластинок;
• втулка, вкрученная в корпусную часть;
• распределитель;
• паронитовый уплотнитель, расположенный между корпусом очистителя и стаканом;
• успокоитель, который находится в нижней части фильтра.

Дизтопливо через отверстия распределителя подается в корпус детали. После этого горючее стекает в успокоитель, где задерживается влага, а также самые крупные твердые механические частицы. Затем топливо проходит вверх к фильтрующей сетке, которая задерживает более мелкие примеси. Очищенное ДТ через топливоотвод поступает в силовой агрегат.

Порядок обслуживания и замены

Топливный фильтр грубой очистки для дизельных моторов одноразовым не является. При скоплении грязи в отстойнике, если деталь не выработала установленного ресурса, производится ее обслуживание. Фильтр снимают с транспортного средства, разбирают и сливают скопившуюся в стакане воду с грязью. После этого деталь промывают и устанавливают на место.

Периодичность замены фильтра грубой очистки топлива устанавливается производителем. Обычно этот интервал составляет 30 тыс. км для дизелей и 60 тыс. км для бензиновых моторов. Этот срок зависит также от качества горючего – если в используемом топливе содержится большое количество примесей, очиститель следует менять чаще.
