Экстрактор для выкручивания сломанных болтов: применение, советы по выбору

Какими бывают экстракторы для болтов и прочих метизов – классификация видов

Несмотря на общую основу, среди извлекателей существует ряд выделяющихся подвидов. Их основным отличием является характерная форма, и как следствие – своя специфика работы.

Для разных случаев подходит свой определённый вид экстрактора – ошибочный выбор лишь усугубит ситуацию

Клиновидная модификация

Характерным признаком данного вида является конусообразный бур. Его погружают внутрь предварительно просверленного сломавшегося болта, заклинивают, чтобы он крепко удерживался внутри, а уже потом откручивают при помощи имеющегося инструмента.

За счёт простоты конструкции, риск поломки подобного экстрактора минимален

Стержневая модификация

В отличие от предыдущего варианта, данная вариация имеет более сложную конструкцию – рабочая часть имеет небольшую длину и состоит из резьбы, с двух сторон ограниченной перпендикулярными углублениями. Благодаря такому строению, вы можете ввинчивать экстрактор напрямую в метиз, минуя предварительные работы.

Имейте в виду, что после извлечения детали, её будет крайне сложно достать из стержневого «извлекателя»

Резьбовая (винтовая) модификация

Наиболее удобной и практичной версией (хотя и не самой дешёвой) является спиральная модель. По сравнению с предыдущими видами, резьбовые модификации не заставляют испытывать трудности при удалении болта из оборудования. Они также устойчивы к нагрузкам, т.к. делаются из закалённой стали.

Помните о том, что существуют экстракторы как с правой, так и с левой резьбой – используйте только соответствующее направление

Есть немало причин, из-за которых ломается болт, винт, шпилька или шуруп. Вот лишь наиболее распространённые:

• износ рабочих частей соединения;
• дешёвый материал, из которого изготовлена деталь;
• коррозия металла;
• неверно подобранный инструмент;
• термические нагрузки, приводящие к «прикипанию».

Для чего нужны экстракторы и какие крепежные соединения можно ими выкручивать

Какими бывают по конструкции экстракторы, подробно описано, но для каких целей можно использовать такие режущие насадки? Применяются рассматриваемые устройства для вывинчивания любых видов крепежных соединений — алюминиевых, стальных, пластиковых, каленых и прочих видов болтов, саморезов, винтов. Просверлить в каленом болту отверстие очень трудно, поэтому для облегчения работы, следует нагреть его — произвести отпуск металла.

Используются экстракторы для выкручивания сломанных болтов с таких деталей:

• Из блока двигателя автомобиля — причем это касается не только устаревших марок авто, но и современных иномарок. При сборке ТС попадаются бракованные детали, которые выявляются уже непосредственно владельцами автомобилей. При демонтаже блока двигателя выкрутить болт с сорванной шляпкой поможет набор экстракторов
• Из ступицы автомобиля — не на всех моделях авто применяются гайки для затяжки колес, но еще и болты. При затяжке или вывинчивании болтов, которыми крепится колесо, можно сорвать шляпку. Эта неприятная ситуация решается путем применения экстракторов, без необходимости замены ступицы
• Из клапанной крышки. Еще часто болты остаются в крышке клапанов и головке блока цилиндров ГБЦ, демонтировать которые можно при помощи набора экстракторов. Владельцам автомобилей рекомендуется обзавестись таким незаменимым инструментом, как экстракторы для вывинчивания сломанных болтов
• Из бетонной стены. Наверняка сталкивались с ситуацией, когда при завинчивании самореза или крепежного болта в стену, они деформируются. Такие неисправности решаются достаточно просто подходящего размера экстрактором
• Замок зажигания в авто — когда возникает необходимость замены замка зажигания на автомобиле вместе с крепежной рамкой, в которой он установлен, то сделать это проблематично. Стальная рамка замка зажигания крепится специальными одноразовыми болтами (антивандальными). Чтобы их выкрутить, понадобится воспользоваться экстракторами
• Повреждение свечи зажигания — при выкручивании эта деталь на автомобиле может повредиться. Такие случаи хотя и редкостные, однако вполне уместные. Чтобы выкрутить остаток отломанной свечи зажигания, следует воспользоваться экстрактором. Усложняется задача конструкцией двигателя, так как на большинстве современных автомобилей свечи располагаются в шахтах
• Маленькие болты — часто при ремонте телефонов, ноутбуков и планшетов возникает такая беда, когда один из оставшихся винтов отказывается откручиваться. Найти столь маленький экстрактор невозможно, так как они не выпускаются. Для решения проблемы есть несколько актуальных способов. Первый — воспользоваться тонким сверлом для дрели. В винте просверливается сквозное отверстие, после чего можно извлечь крепежный элемент. Второй — приклеить жало отвертки эпоксидным клеем, после застывания которого, выкрутить крепеж. При этом обязательно необходимо использовать качественный смоляной клей

В зависимости от размеров крепежных соединений, необходимо выбирать соответствующих диаметров экстракторы. Цена экстракторов доступна для всех, но любителям экономии нужно быть внимательными, так как дешевые китайские аналоги имеют неудовлетворительное качество. Уже при первом их использовании на них слизываются резьбовые грани. Еще хуже ситуация, когда часть насадки остается в высверленном отверстии оставшейся части болта. В этом случае возможность выкручивания остатка болта усложняется.

Формы выпуска – какие комплектации наиболее выгодны для приобретения

Важным моментом при выборе экстрактора является его комплектность. Зависит она, в первую очередь, от потребностей и целей.

Внешний вид	Форма выпуска	Назначение
ФОТО: alifish.ru	Штучный экземпляр	Специализированные работы, срочный ремонт, одиночные форс-мажорные поломки
ФОТО: itsprom.ru	Набор экстракторов (одного вида)	Профессиональная деятельность, регулярно повторяющиеся инциденты
ФОТО: krepezhinfo.ru	Набор экстракторов (универсальный)	Любые виды работ

Особенно нашей редакции хотелось бы выделить последний вариант. Дело в том, что, помимо самих «извлекателей», данная форма включает в себя переходники, специальные втулки для упрощения работы, а также свёрла, необходимые для предварительной обработки объекта. Единственный недостаток – качество отдельных элементов в подобном наборе может уступать единичным продуктам, в противном случае, цена на изделие была бы непомерно высокой.

Очень полезно приобрести комплект с воротком, т.к. он позволяет извлекать метиз вручную

Виды экстракторов

Слесарный экстрактор – это ручной механический инструмент, который бывает разных видов, и все они предназначены для выворачивания сломанных болтов и других аналогичных крепежных элементов.

Этот слесарный инструмент различают по типу устройства, которое может быть односторонним или двухсторонним, а также по принципу действия, по форме и условно по назначению.

По способу использования различают два вида экстракторов: внутренние и наружные они же внешние.

Наружный экстрактор (внешний)

Как уже было сказано выше наружный экстрактор, он же головка-экстрактор своей формой и внешним видом очень похож на торцевую ударную головку для гайковертов.

Внутри этого инструмента имеется специальный выступающий острый профиль, благодаря которому и происходит зацеп за обломанный стержень резьбового соединения или за шляпку болта со слизанными гранями.

Такую вывертку набивают на извлекаемый крепеж сверху так, что ее грани врезаются в основание сломанного винтового соединения, после чего его выкручивают с помощью обычного гаечного ключа или воротка.

Внутренний экстрактор

Название дает определение, каким образом используется инструмент, в данном случае он производит свою работу внутри поврежденного винтового крепежа.

Внутренняя вывертка предназначена для вбивания или ввинчивания внутрь тела обломанного болта или в его шляпку, так, чтобы произошло зацепление, позволяющее его провернуть.

После зацепления энергия поворота передается на обломанный болт и, таким образом, он выкручивается.

Резьбовой экстрактор

Это самый распространенный вид экстракторов, который относится к внутренним экземплярам, из-за формы основной рабочей зоны его еще называют конический экстрактор.

На основном рабочем конце таких выверток имеется левая резьба с мелким шагом, благодаря которой происходит ввинчивание в поврежденный метиз до момента заклинивания.

Предварительно по центру поврежденного крепежа, вдоль его оси, просверливается отверстие для ввинчивания в него конического экстрактора против часовой стрелки.

Далее происходит откручивание винтового крепежа.

Для выворачивания винтовых метизов с левой резьбой производят экстракторы с правосторонней насечкой.

Шпильковерт-экстрактор или экстрактор резьбы

Это тот же инструмент, что и предыдущий вариант только с другим названием о нем мы упоминали здесь

Внутренние экстракторы бывают односторонними и двухсторонними.

Односторонний экстрактор

Инструмент, имеющий только одну рабочую сторону, которая может быть выполнена в виде клина или в форме конусного сверла.

При этом клин может иметь двойную режущую кромку, что увеличивает точки сцепления, и облегчает выворачивание болтов.

Тыльная сторона таких экземпляров имеет четырехгранный или шестигранный хвостовик.

Двухсторонний экстрактор

Из названия понятно, что у такого инструмента два рабочих конца, один из которых, как правило, имеет форму конусной спирали с левой резьбой, а другой является коротким сверлом для засверливания отверстия.

Основное тело двухсторонних выверток, как правило, имеет небольшие размеры и выполнено в форме шестигранника, этим они очень похожи на биты для шуруповертов.

Также этот инструмент различается по своей форме.

Клиновидный экстрактор

Чаще всего это четырехгранный или плоский экстрактор, который имеет рабочую зону в виде клина.

Его вбивают по центру обломанного резьбового соединения в заранее просверленное в нем отверстие, где инструмент заклинивает, в результате чего появляется возможность вывернуть сломанный крепеж.

Преимущество таких выкруток заключается в том, что выкручивать сломанный болт можно в любую сторону, хоть вправо, хоть влево.

Кроме того, технология производства этого инструмента значительно проще и как следствие он заметно дешевле своих собратьев.

Основным недостатком клиновидных экстракторов является то, что для работы с ним требуется достаточное пространство, чтобы его вбить, необходимо место для размаха молотком.

Стержневой экстрактор

Данный инструмент выглядит как цилиндрический стержень, вдоль которого расположены продольные режущие кромки и канавки между ними.

Этот стержень вбивают по центру обломанного болта или другого винтового соединения, без предварительного засверливания, острые грани экстрактора врезаются в извлекаемый метиз, тем самым происходит зацепление.

Затем на другой край инструмента устанавливают специальную насадку, с четырехгранным хвостовиком, за который берутся ключом или воротком и выкручивают застрявший крепеж.

Неудобство стержневого экстрактора заключается в том, что он сильно застревает в извлекаемом болте или шпильке, и чтобы его вытащить требуется обстучать его молотком с разных сторон.

Комбинированный экстрактор

Данный вид инструмента это комбинация двух предыдущих: клиновидного и стержневого.

Форма такого экстрактора является клиновидной, и для более надежного сцепления он имеет большее количество острых граней, которые зацепляются за тело извлекаемого метиза.

Процесс зацепления происходит по средствам вбивания экстрактора в центр обломанного болта или шпильки.

Когда вывертка вбита на достаточную глубину, так, что произошло зацепление их можно выкручивать, как в левую, так и в правую сторону, в зависимости от резьбы крепежа.

Экстрактор-сверло

Рабочий конец такой вывертки похож на левостороннее сверло, грани его сделаны в виде режущих кромок, так, что этот инструмент способен самостоятельно врезаться в тело поврежденного винтового крепежа, даже без предварительного засверливания.

В процессе вворачивания происходит заклинивание, благодаря которому и выворачивается поврежденный крепеж.

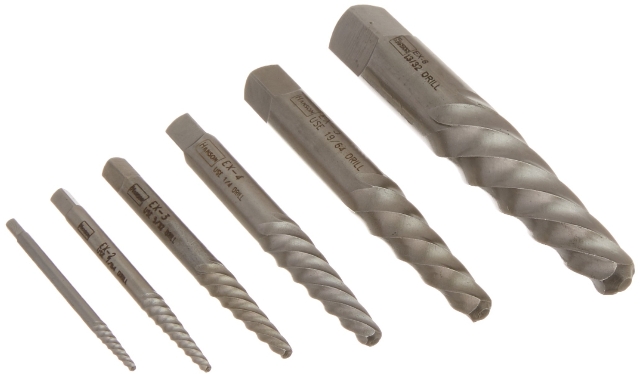

Винтовой спиральный экстрактор

Данный вид инструмента выполнен в виде конусного спирального сверла, который ввинчивают по центру извлекаемого болта или шпильки в просверленное для него отверстие.

Винтовые выкрутки бывают с правой и левой спиралью, соответственно для выкручивания крепежных элементов с противоположной резьбой.

Спирали могут иметь более одного захода, что увеличивает силу заклинивания в извлекаемом метизе.

Винтовой экстрактор (Screw Extractor), как и резьбовой относится к многофункциональным инструментам, с их помощью можно выкрутить практически любой винтовой метиз, как со шляпкой, так и без нее, поэтому они пользуются большей популярностью.

После извлечения застрявшего метиза из него выкручивают экстрактор в противоположном направлении.

Эксцентриковый экстрактор

Эксцентриковым экстрактором называют шпильковерт со смещенным центром, который изначально предназначен для выворачивания шпилек.

Этот инструмент устроен таким образом, что с его помощью можно выкручивать винтовое крепление со шляпкой, у которой стерты грани или совсем без шляпки.

Именно поэтому эксцентриковый шпильковерт причисляют к числу разновидностей специализированных выверток.

У данного вида экстракторов имеется одно ограничение – он может помочь выкрутить застрявший метиз только в том случае, если есть за что ухватиться.

Иными словами, для выкручивания сломанных болтов, тело которых осталось в основании и не выступает из него или выступает, но не значительно, эксцентриковый экстрактор не поможет.

Экстрактор для шуруповерта

К этому виду инструмента относятся вывертки маленьких размеров, которые являются разновидностью бит для шуруповертов, они могут быть двусторонними и односторонними.

Отличительной особенностью экстракторов для шуруповертов является то, что основное тело у них выполнено в виде шестигранного стержня.

В зависимости о ситуации, использовать их можно как отдельный ручной инструмент или как насадки на шуруповерт.

Как правило, такие вывертки продаются в наборах, в комплектацию которых также входят специальные воротки, сверла и направляющие втулки, предназначенные для центровки просверливаемого отверстия.

Все экстракторы предназначены для извлечения поврежденных винтовых соединений, но при этом у некоторых есть своя специализация.

Экстрактор секреток

Это тот же самый наружный экстрактор, который используют для выкручивания секретных болтов с автомобильных колес.

Отличается только название, и в некоторых случаях толщина стенок может быть тоньше, для того, чтобы головка-экстрактор свободно помещалась на шляпку колесного болта, без повреждений литых дисков.

Усиленный экстрактор

Данный вид экстракторов отличается лишь материалом, из которого производят этот инструмент.

Благодаря различным добавкам прочность такой вывертки заметно увеличивается, чем обеспечивается большая надежность и срок его службы.

Экстрактор для труб

Этот вид выверток предназначен для выворачивания обрезков труб водопровода, газопровода, различных трубопроводных переходников, в тех случаях, когда обычным инструментом вывернуть их невозможно.

Такой инструмент является полностью аналогичным винтовым экстракторам, и работает он по таким же принципам, но имеет большие размеры.

Разница лишь в том, что в трубе не нужно просверливать отверстие, т.к. оно изначально имеется, именно туда и вворачивается экстрактор для труб, где происходит заклинивание, после чего трубу выкручивают.

Одной из разновидностей экстракторов для труб является эксцентриковое устройство, которое благодаря своему механизму заклинивает в трубе, и позволяет ее выкрутить.

Этот инструмент является универсальным и походит для труб диаметром 1/2″ (12,7 мм) и 3/4″ (19 мм).

Универсальный экстрактор

Данный инструмент предназначен для выворачивания остатков трубы или какой-то части трубопровода, зацепиться за которую другими способами невозможно.

Универсальным он называется потому, что его можно использовать для разного диаметра труб в пределах размеров самого инструмента.

Работает такая вывертка по принципу внутреннего резьбового экстрактора, при необходимости данное устройство можно использовать и в других случаях.

Гидравлический трубный экстрактор

Специализированный профессиональный инструмент, предназначенный для выворачивания завальцованных труб.

Это ручной гидравлический агрегат больших размеров, который используют только на промышленных производствах.

Причины обрыва шляпок на болтах

Если столкнулись с ситуацией, когда на болте сорвана шляпка, то в первую очередь возникает вопрос, что делать? Мало кому интересно, почему это произошло, главное найти выход из сложившейся ситуации. Как выкрутить сломанный болт экстрактором, подробно описано выше, поэтому обязательно необходимо выяснить, что становится причиной таких последствий. Зная причину, в будущем вы сможете предотвратить возникновение таких ситуаций. Причинами обламывания шляпок болтов следующие:

1. Прикипание — случается, когда деталь испытывает сильные температурные нагрузки
2. Коррозия — самая частая причина, с которой борются на протяжении веков. Ржавый болт очень трудно выкрутить, и практически невозможно, зависимости от степени коррозии
3. Низкое качество. Все чаще встречается продукция низкого качества, которая портится не при откручивании, а еще на этапе завинчивания. Такой продукции необходимо остерегаться, иначе понадобится часто пользоваться экстракторами
4. Износ — резьбовые соединения испытывают разные нагрузки, в том числе, и механические. К примеру, если колесо на авто прикрутить одним болтом, то от воздействия большой нагрузки произойдет обрыв шляпки
5. Вращение в неправильную сторону для выкручивания — стандартные крепежи закручиваются в правую сторону, а выкручиваются в левую, но есть и нестандартные устройства. Они имеют обратное направление резьбы, что необходимо знать, иначе попытка выкрутить болт, обернется слизыванием граней шляпки или ее обрывом
6. Неправильно выбранный гаечный ключ — в таком случае скорее слизываются грани, чем срывается шляпка

Большинство этих причин можно устранить. Возьмите за правило смазывать все виды резьбовых соединений смазочными веществами. Это исключит вероятность прикипания и коррозии соединений. Никогда не используйте болты низкого качества, так как сегодняшняя экономия обернется завтра необходимостью еще больших затрат.

Это интересно!В любом случае, как бы там не было, если получается так, что при вывинчивании болта срывается его шляпка, то не спешите с действиями. Тщательно продумайте всевозможные варианты. Какие другие способы есть для выкручивания сломанных крепежных соединений, описано ниже.

ГОСТ

ГОСТ слесарных экстракторов, предназначенных для выворачивания обломанных болтов и других винтовых соединений не разработан.

Каждый производитель изготавливает этот инструмент в соответствии со своими техническими условиями.

Известные бренды имеют свои лаборатории, где разрабатывают наиболее оптимальный состав материалов, из которых производят качественный профессиональный инструмент.

Маркировка

Маркировка экстракторов может либо полностью отсутствовать, либо обозначать диапазон диаметров, для которых подходит конкретный экземпляр, иногда маркируется бренд, под которым произведен инструмент, и указывается его твердость.

Некоторые производители прописывают в маркировке, из какого материала произведена деталь, например: HrMo, CrV, S2 и другие.

На двухсторонних экстракторах иногда обозначают очередность использования каждой стороны, так буквой «А» отмечена сторона со сверлом, буквой «B» отмечают сторону с винтовыми шлицами.

У разных производителей своя маркировка, где номер обозначает определенный размер, например:

№ 1.: L 47.82 мм, d 3.16 мм;

№ 2.: L 59.14 мм, d 4.75 мм;

№ 3.: L 66.24 мм, d 6.18 мм;

№ 4.: L 75.59 мм, d 8.62 мм;

№ 5.: L 81.2 мм, d 10.98 мм.

Где: L – длина; D – диаметр;

Символы HRC – показывают твердость металла, из которого изготовлен инструмент, например: 36-40 HRC или 60-62 HRC, чем больше число, тем выше твердость материала.

Рейтинг конструкций до 500 рублей

Forcekraft 37826218

Комплект экстракторов резьбы от китайского производителя включает в себя 5 элементов (М3 – М18). Позволяет оперативно извлечь крепежи с сорванными головками. Манипуляции не требуют много усилий и свободного времени. При этом действия мастера не ведут к порче основного предмета. Поставляется в магазины в обычной упаковке, параметры которой 0,06*0,02*0,1 см. Для хранения желательно приобрести специальный футляр.

Цена покупки – 498 рублей.

набор экстракторов ForcekraftДостоинства:

• значительный рабочий ресурс;
• надежность;
• прочность используемых материалов;
• износостойкость;
• практичность.

Недостатки:

• отсутствуют.

Partner 37826211

Комплект от китайского производителя насчитывает 6 составляющих (М3 – М25). Позволяет быстро и качественно удалить из предмета сломанные крепежные элементы. Производятся инструменты из прочного стального сплава, поэтому обладают высокой износостойкостью и долгим сроком службы при активной эксплуатации. Пользуется повышенным спросом как у новичков, так и профессиональных мастеров благодаря соотношению цены и качества. Проблем с покупкой не возникает. Товар можно найти в специализированных торговых точках или заказать онлайн в интернет – магазине.

Средняя стоимость – 471 рубль.

набор экстракторов PartnerДостоинства:

• простота в использовании;
• прочность продукции;
• долговечность;
• надежность.

Недостатки:

• не выявлены.

Patron 37826213

Удобный и практичный комплект производится не территории Поднебесной. Претензии к товару отсутствуют. Отзывы пользователей положительные. Включает в себя пять предметов (М3 – М18). Приспособления позволяют легко и просто извлечь сломанные болты из предметов. На реализацию поступает в стандартной упаковке с параметрами 0,1*0,02*0,17 см.

Средняя цена – 440 рублей.

набор экстракторов PatronДостоинства:

• доступная стоимость;
• практичность;
• качество используемого материала;
• долговечность.

Недостатки:

• не установлены.

Forcekraft 40791699

Продукция китайского производства пользуется повышенным спросом у отечественного потребителя благодаря приемлемой стоимости и хорошим характеристикам. Набор включает в себя 5 элементов для извлечения сломанных крепежей. Работать с устройствами легко и просто. Поставляется в магазины в футлярах их прочного пластика.

Цена приобретения – 314 рублей.

набор экстракторов ForcekraftДостоинства:

• соотношение цены и качества;
• практичность;
• износостойкость;
• долгий срок службы.

Недостатки:

• не выявлены.

Устройство и характеристики

Слесарные экстракторы бывают внутренними, по устройству: односторонними или двухсторонними, и внешними, в смысле, наружными.

Все внутренние экстракторы имеют продолговатую форму, с одним или двумя рабочими концами.

Односторонние вывертки имеют одну рабочую зону в виде клина или с конусообразной резьбой левой или правой с коротким шагом, а с другой стороны расположен хвостовик, который может быть квадратным или шестигранным.

Также бывают односторонние экстракторы, на тыльной стороне которых может быть головка с квадратным или шестигранным зевом.

У двусторонних экстракторов оба конца являются рабочими, один из них это короткое сверло, предназначенное для сверления отверстия нужного диаметра, другой имеет левую резьбу в виде конуса, когда идет сужение от основания тела инструмента к его концу.

Двусторонние экстракторы, как правило, имеют небольшие размеры, и очень схожи с битами для шуруповертов.

В комплекте некоторых наборов идут направляющие внешних экстракторов, предназначенные для точной центровки, чтобы случайно не просверлить основное тело объекта, в который вкручен болт, шпилька или другой крепеж.

Наружные экстракторы по виду очень похожи на торцевые ударные головки для гайковертов, но это не одно и тоже.

Внутри внешних экстракторов расположены острые края в виде плавных завитков, которые отсутствуют в торцевых ударных головках, это и есть основное отличие.

ПРИМЕЧАНИЕ:

Иногда ударные головки для гайковертов используют в качестве экстракторов, но при таком обращении они быстро приходят в негодность.

Материал

Экстракторы это очень специфичный инструмент, предназначенный для использования только в определенных, экстренных случаях, где очень большую роль играет твердость и прочность материала.

Для изготовления экстракторов используют твердосплавные металлы, углеродистую, быстрорежущю сталь, как правило, это разновидности каленого металла.

Часто используется инструментальная сталь S2, высокопрочная хромованадиевая сталь CrMo, оксидированная сталь и другие аналогичные по своим свойствам сплавы.

Для производства качественных экстракторов всегда используют закаленную сталь с высокой твердостью.

Внимание!

Подпольные производители применяют в своем производстве более мягкие металлы, которые изначально непригодны для изготовления подобных инструментов.

Поэтому при покупке экстракторов нужно обращать внимание на производителя, маркировку и бренд, под которым продается инструмент.

Размеры и вес

Вес инструмента зависит от используемого металла в его изготовлении, а также от его вида и размера.

Размеры внутренних экстракторов:

Длина: от 26мм до 150мм.

Диаметры конусного жала: от 1,5 мм до 26 мм.

Вес: от 8 до 150 гр.

Например, экземпляры для шуруповертов, как правило, имеют меньшие размеры и вес такого инструмента тоже небольшой.

Размеры наружных экстракторов:

Длина: от 40мм до 80мм.

Рабочий диаметр: от 16мм до 26мм.

Вес: примерно 100-150гр.

Размеры внешних экстракторов соотносятся с размерами торцевых ударных головок (в дюймах):

• ¼
• 3/8
• ½
• ¾
• 1 дюйм.

Другие способы выкручивания поломанных болтов или как обойтись без экстрактора

Способ извлечения крепежа с сорванной шляпкой при помощи экстрактора является самым надежным и эффективным, но его недостаток в том, что далеко не у всех имеются такие инструменты. Конечно, их рекомендуется купить и всегда иметь в гараже, но если их нет, и необходимо срочно выкрутить застрявший болт, то для этого имеются другие способы. Рассмотрим их подробно.

1. Как выкрутить саморез со слизанными гранями под отвертку — здесь имеется два способа. Первый способ заключается в использовании плотной ткани или резины, которую следует использовать как прокладку между шляпкой и отверткой. Плотно прижимая отвертку, необходимо попытаться выкрутить саморез.
   Второй способ заключается в использовании мини-болгарки. С ее помощью нужно сделать продольную канавку на поверхности шляпки (нарезать новую грань под отвертку), и произвести выкручивание крепежа
   Второй способ заключается в использовании мини-болгарки. С ее помощью нужно сделать продольную канавку на поверхности шляпки (нарезать новую грань под отвертку), и произвести выкручивание крепежа
2. Как выкрутить винт с поврежденными гранями на шляпке. Если винт имеет выступающую шляпку, то в таком случае рекомендуется использовать специальные зажимные клещи. Этот инструмент также подходит для болтов, на которых слизаны грани. Клещами плотно фиксируется шляпка, после чего выполняется вывинчивание детали
3. Если на крепеже сорвана шляпка — когда под рукой нет экстракторов, тогда понадобится воспользоваться сварочным аппаратом. При помощи сварки необходимо сделать аккуратный прихват застрявшей детали, после чего произвести ее вывинчивание. Этим способом пользовались до того, как появились экстракторы. Если размер оставшейся части болта позволяет просверлить два отверстия, тогда используется еще один способ. Высверливаются два отверстия, в которые вставляются два гвоздя. Используя плоскогубцы, можно произвести вывинчивание оставшейся части резьбового элемента, но при условии того, что резьба не заржавела
4. Если сорвана шляпка, но при этом выступает часть крепежа. В таком случае можно воспользоваться зажимными клещами или шпильковертом

Решение об извлечении оставшейся части резьбового устройства необходимо принимать в зависимости от сложившейся ситуации. Следует также знать о том, что безвыходных ситуаций не бывает, и на крайний случай всегда можно высверлить оставшуюся часть сорванного крепежа, и нарезать новую резьбу. Однако помните, что это самый крайний случай.

Основные характеристики приспособлений

Стоит отметить, что экстракторы предназначены для выполнения строго определенных задач. Они помогают извлечь из предмета крепежный элемент со сломанной головкой. Незаменимая вещь для ремонта авто. Большое внимание стоит уделять таким свойствам, как надежности и прочности используемого при изготовлении материала. Товар выпускается из высокоуглеродистой стали, твердосплавных металлов, быстрорежущей стали. Часто применяется инструментальная сталь S2, оксидированная, хромованадиевая сталь высокой прочности и иные аналогичные сплавы.

Стоит отметить, что подпольные производители используют для изготовления продукции мягкие металлы, что делает применение данных инструментов по назначению невозможным. Поэтому необходимо уделять особое внимание производителю и маркировке. Связываться с малоизвестными компаниями или теми, к продукции которых есть претензии, не стоит. Это чревато потерей денег.

Вес устройства зависит от используемого при его изготовлении металла, а также от параметров и разновидности. Внутренние экстракторы имеют длину от 26 до 150 мм. Конусное жало в пределах 1,5 – 26 мм. Вес конструкции – 8 – 150 грамм. Наружные изделия выпускаются длиной от 16 до 26 мм, весят около 100 – 150 грамм.

ГОСТов данных слесарных приспособлений нет. Каждый производитель опирается на свои технические условия. У известных брендов есть персональные лаборатории, где специалисты разрабатывают самый хороший состав материала для изготовления инструментов профессионального уровня. Маркировка товаров либо отсутствует, либо указывается диаметр, для работы с которым подходит данный инструмент.

Как пользоваться экстракторами или простой способ выкручивания поврежденного болта

Зная, какие виды рассматриваемых устройств бывают, остается разобраться в вопросе о том, как правильно ими пользоваться. Выше кратко уже описан процесс применения разных видов экстракторов для выкручивания поломанных болтов. Ниже представлено подробное пошаговое описание, как необходимо пользоваться инструментом:

1. Подготовить необходимые инструменты и материалы — кернер, набор экстракторов, молоток дрель и сверла по металлу
2. Используя кернер и молоток, произвести разметку центра на оставшейся части болта. Этому моменту надо уделить особое внимание, так как от него зависит не только положительный результат, но еще и исправность используемых экстракторов. Кроме того, если неправильно произвести разметку центра испорченного болта, то в процессе сверления можно повредить резьбу
3. После разметки, нужно воспользоваться дрелью со сверлом соответствующего диаметра. К выбору сверла нужен соответствующий подход. Сверло должно быть меньше диаметра болта, чтобы не повредить резьбу. Начинать сверлить рекомендуется сверлом малого диаметра
4. Глубина отверстия зависит от размера резьбы. Если испорченный болт имеет короткую длину, то достаточно просверлить 10-15 мм
5. В отверстие устанавливается экстрактор. Это может быть клиновидный или спиральный элемент. Клиновидный забивается в отверстие до упора, а спиральный слегка уплотняется в отверстии при помощи молотка, а затем завинчивается воротком или плашкодержателем. Вращать насадку необходимо в левую сторону или против направления часовой стрелки
6. Как только насадка зайдет до упора, то начнет выворачивать оставшаяся часть крепежного болта. При вращении насадки, следует контролировать, чтобы она находилась параллельно направлению сломанного болта
7. После вывинчивания отломанной части болта, нужно зафиксировать его в тисках, и выкрутить экстрактор в направлении по часовой стрелке

Как видно, эта процедура не трудная, и не требует особых навыков, за исключением специального оборудования. Кроме того, выкрутить сломанный болт таким способом можно, если он находится на видном и доступном месте. Однако часто шляпки болтов срываются там, где к ним трудно добраться, поэтому все зависит от ситуации. Как вывинчиваются отломанные болты экстракторами, показано на видео ниже.

Рейтинг качественных изделий до 25000 рублей

Головки – экстракторы 1/4″, ½», 6 – 27 мм, 13 штук Сорокин 40.58, код 15476906

Продукция от отечественного производителя. Предназначена для вытаскивания болтов, где грани полностью стерлись или повредились. Приводом могут выступать воротки, ключи, трещотки. Комплектация предполагает 13 элементов. На реализацию поступают в удобном закрывающемся кейсе. Набор пользуется повышенным спросом у профессиональных слесарей. Часто приобретается автомастерскими для выкручивания поврежденных винтов.

Средняя цена – 7999 рублей.

Головки – экстракторы 1/4″, ½», 6 – 27 мм, 13 штук Сорокин 40.58Достоинства:

• эффективность;
• простота в использовании;
• высокий рабочий ресурс;
• гарантия от производителя в 1 год;
• износостойкость;
• разнообразие диаметров метрической резьбы;
• качество используемых материалов;
• профессиональный набор.

Недостатки:

• не выявлены.

Aist 67310925 00-00015372

Продукция российского бренда производится на территории Тайваня. Комплект наружных экстракторов состоит из 12 предметов, в том числе специальных головок, выталкивателей. Все упаковано в практичный кейс. Инструменты подходят для работы с поврежденными болтами и шпильками. Типоразмер – 10. При изготовлении используется стальной сплав CrV. Вес упаковки – 1,8 кг. Отзывы положительные.

Реализаторы просят за товар 6715 рублей.

Aist 67310925 00-00015372Достоинства:

• практичность;
• функциональность;
• универсальность;
• надежность;
• прочный сплав;
• подойдет в качестве подарка мастеру;
• соотношение цены и качества.

Недостатки:

• не установлены.

Rennsteig RE-4719003

В состав набора входят специализированные инструменты, которые дают возможность быстро и плавно извлечь поврежденные ненужные крепежи из предметов. Производитель уложил продукцию в удобный конверт с кармашками. При правильной эксплуатации повреждения не возникают, поэтому дорогостоящие детали остаются целыми и невредимыми. При работе с крепежом из мягкого материала инструмент вворачивается вручную. При твердом составе придется использовать дрель. Размеры – 1- 5.  При изготовлении устройства применяется закаленная хромованадиевая сталь. Метрическая резьба – право – левая.

Приобрести продукцию можно по цене 4540 рублей.

Rennsteig RE-4719003Достоинства:

• прочность;
• практичность;
• универсальность;
• удобство хранения;
• вороненая поверхность;
• при эксплуатации повреждения не возникают;
• режущие кромки полированные;
• длительный срок службы;
• шестигранная головка;
• двухлетняя гарантия от производителя;
• предназначены для правосторонней и левосторонней резьбы;
• скорость удаления крепежного элемента.

Недостатки:

• не найдены.

Gedore 6755550

Профессиональный набор от немецкого производителя. Пользуется повышенным спросом у мастеров своего дела. Поступает в продажу в прочном пластиковом кейсе с отдельными ложементами для персонального хранения приспособлений. Основное предназначение – извлечение сломанных винтов и резьбовых шпилек. Длина – 150 мм. Диаметр высверливаемого отверстия – М5 – М16. Материал изготовления – инструментальная легированная сталь. Вес – 790 грамм. Производитель предоставляет гарантию на свою продукцию в 2 года.

Средняя стоимость – 23740 рублей.

набор экстракторов GedoreДостоинства:

• расширенный функционал;
• удобство в использовании;
• долгий срок службы;
• надежность;
• прочность;
• удобный кейс для хранения.

Недостатки:

• цена высоковата.

Matrix 13796567

Продукция изготавливается на территории Поднебесной. Претензии к товару отсутствуют. Приспособления справляются с нарезанием внешней резьбы на трубах с диаметром 1*4, 1*2, 3*4, 1*1 1*4. В наборе присутствует плашкодержатель с трещоткой, а также сборная рукоятка. Все предметы находятся в пластиковом кейсе с параметрами 37*33*10 см. Комплект пользуется повышенным спросом у начинающих слесарей.

Цена приобретения – 4857 рублей.

набор экстракторов Matrix Достоинства:

• 8 предметов;
• функциональность;
• удобство в использовании;
• практичный кейс для хранения;
• можно приобрести через интернет – магазин.

Недостатки:

• отсутствуют.

JonnesWay 37589354

Набор состоит из пяти предметов. Туда входят конические многозаходные резьбовые экстракторы с малым углом наклона спирали. Они подходят для работы со шпильками с незначительным диаметром. При изготовлении приспособлений используется легированная хромомолибденовая сталь. На реализацию поставляется в пенале из прочного пластика. Инструменты оснащены присоединительными квадратами с различными параметрами для передачи крутящего момента. Воротком выступает разводной метчикодержатель или гаечный ключ, а также 12-гранная торцевая головка. Продукция производится на территории Тайваня. Брак в продажу не поступает.

Цена покупки – 2574 рубля.

набор экстракторов JonnesWayДостоинства:

• расширенный функционал;
• простота в использовании;
• качество используемых материалов;
• отсутствие брака;
• соотношение цены и качества;
• положительные отзывы.

Недостатки:

• не выявлены.

Методы извлечения – как правильно использовать экстрактор для выкручивания сломанных болтов и шурупов

Следующим пунктом нашего исследования станет наглядный пример того, как происходит извлечение повреждённого метиза с использованием экстрактора. Этот раздел будет интересен для тех, кто уже приобрёл один или несколько экземпляров оборудования и хочет опробовать его в деле.

Иллюстрация	Описание действия
	Делаем в толще болта отверстие при помощи кернера. Используя дрель или шуруповёрт, углубляем получившийся вход
	Достаём наш экстрактор и молотком забиваем его внутрь углубления. Воспользовавшись гаечным ключом (воротком, электрическими инструментами), откручиваем болт в направлении, обратном шагу резьбы
	Если мы имеем дело с относительно новым соединением, всё должно пройти без проблем. Если же материалы старые, не поддаются – вынимаем назад, используя пассатижи. Берём газовую горелку (или иной источник высоких температур) и начинаем нагревать участок, где расположен болт. После достаточного уровня нагрева можно вновь повторять показанные ранее действия

Полезный совет! Откроем вам маленькую тайну – при определённых условиях можно выполнить операцию выкручивания без экстрактора. Наиболее простой вариант, требующий навыков сварщика – приварить к имеющейся части прихват и выкрутить проблемную шпильку. Также можно попробовать при помощи болгарки сделать засечку на корпусе под плоскую отвертку, а потом уже открутить сломанный элемент. Так что поверьте – при должной фантазии выход можно найти всегда!

Конструктивные особенности и спецификация отдельных приспособлений

Помимо основных типов экстракторов, существуют и другие разновидности конструкций. Какие они бывают? На полках магазинов можно встретить такой товар:

1. Стержневой. Аналог цилиндрического стержня с продольными режущими кромками. Между ними имеются канавки. Вбивается в центр сломанного крепежного элемента. Предварительное засверливание не требуется. Острые грани плотно входят в поврежденный метиз, что приводит к надежному зацеплению. Другой край оснащается специальной насадкой с четырехгранным хвостовиков, за который берутся воротком или ключом, чтобы справиться со сломанным крепежом. По мнению покупателей, приспособление не совсем удобное, так как оно сильно застревает в вытаскиваемом элементе.
2. Экстрактор – сверло. Рабочий конец вывертки напоминает левостороннее сверло. Грани – с режущими кромками. В поврежденный винтовой крепеж врезается самостоятельно. После плотного заклинивания возможно извлечение сломанного предмета.
3. Для шуруповерта. На что обратить внимание при выборе? Модели отличаются компактностью, выпускаются односторонние и двусторонние. Тело напоминает шестигранный стержень. Можно эксплуатировать как отдельный ручной инструмент или в качестве насадки на шуруповерт. Реализуются в наборах, где присутствуют также направляющие втулки, воротки и сверла.
4. Комбинированный. Совокупность характеристик стержневого и клиновидного аналогов. Форма – клиновидная. Сцепление отменное благодаря наличию острых граней в большом количестве. Приспособление вбивается в центр извлекаемого метиза при помощи молотка. После зацепления может выкручиваться как в правую, так и в левую сторону.
5. Эксцентриковый. Второе название – шпильковерт. Производится со смещенным центром. Сфера использования – выкручивание шпилек. Устройство интересное. Позволяет выкрутить крепление винтового типа со шляпкой со стертыми гранями или без шляпки. Относится к категории специализированных приспособлений. Единственное ограничение при использовании приспособления – он справится с задачей, если есть место, за которое можно ухватиться. Если тело болта полностью находится в предмете, эксцентриковое изделие будет бессильно что-либо сделать.
6. Экстрактор секреток. Характеристиками напоминает экстрактор наружного вида – самый хороший для извлечения секретных болтов с колес автомобиля. Отличительная особенность – толщина стенок. Они тоньше, чтобы была возможность свободно их поместить на шляпку болта для колес, при этом не повредить литые диски.
7. Усиленный. Отличительная особенность – материал изготовления. В составе присутствуют специальные добавки, увеличивающие показатель прочности. Это позволяет продлить срок службы приспособления и сделать его более надежным.
8. Для труб. Основное предназначение – извлечение обрезков труб, а также разнообразных переходников в канализационной системе. Обычным инструментом достичь желаемого результата не получится. Внешним видом и принципом эксплуатации напоминает винтовой экстрактор, только размеры значительные. Просверливать отверстие в трубе не нужно. Оно присутствует изначально и в него закручивается приспособление. После заклинивания выкручивается вместе с поломанной частью трубы.
9. Универсальный. С функцией извлечения труб или отдельных их частей, если другим инструментом зацепиться не получается. Справляется со всеми трубами, вне зависимости от их диаметра. Главное – чтобы хватило предельного размера самого прибора. Работает по аналогии с внутренним резьбовым экстрактором. Подходит для использования в других целях.
10. Гидравлический. Относится к категории профессиональных инструментов. Главное предназначение – выворачивание завальцованных труб. Относится к разряду ручных. Габариты значительные. Место использования – объекты промышленного производства.

Как выбрать подходящее изделие? Необходимо определиться со сферой его использования. Это – основной критерий выбора. Какой лучше купить товар, зависит от многих факторов, в том числе и личных предпочтений пользователя. Ошибки при выборе допускать нельзя. В противном случае положительного результата добиться не удастся.

От правильности выбора зависит надежность и долговечность конструкции. Стоит отметить, что недорогие приспособления, изготовленные на территории Поднебесной, высококачественными быть не могут.

Где купить устройства? Специалисты советуют посетить специализированные торговые точки, ознакомиться с представленным ассортиментом, подержать выбранную модель в руках, определить качество сборки и используемых материалов. При необходимости можно получить консультацию у профессионального менеджера по продажам. Можно заказать инструменты онлайн в интернет – магазине. К такой покупке нужно относиться внимательно, так как есть шанс вместо дорогостоящего приспособления от ведущего иностранного производителя стать счастливым обладателем одноразовой бюджетной китайской подделки с сомнительными рабочими характеристиками.

Достоинства и недостатки различных экстракторов

Думаем, вы понимаете, что у каждого из рассмотренных нами «извлекателей» существует ряд положительных и отрицательных свойств. Чтобы минимизировать шанс того, что будет приобретён несоответствующий инструмент, лучше предварительно сопоставить все «за» и «против».
