Устройство и схема обозначение трансмиссии МТЗ 82, МТЗ 80

Состав трансмиссии МТЗ 82

Система состоит из комплекса узлов, скреплённых болтовым соединением литых корпусов в единый блок, который одновременно выполняет функцию остова трактора вместе с передней балочной полурамой. Механизмы трансмиссии смазываются естественным разбрызгиванием масла при рабочем вращении деталей.

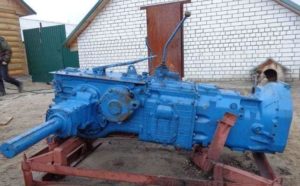

Транссмисия трактора МТЗ 80 в сборе

В трансмиссию трактора МТЗ 80 82 входят следующие узлы:

• Промежуточная часть
• Коробка передач
• Задний ведущий мост
• Передний ведущий мост МТЗ 82 с приводом


  Таблица взаимодействия шестерён механизмов трансмиссии МТЗ 82

Соединение трёх частей трансмиссии трактора МТЗ 80(82) (промежутки, КПП и заднего моста) образуют единую масляную ванную, обеспечивающую смазку узлов. Заправка осуществляется через пробку верхней крышке КПП — в кабине трактора в объёме 40 литров трансмиссионного масла марок ТАп-15В, ТСп-10, ТСп-15К или ТАД-17 до уровня контрольного отверстия с правой стороны картера КПП. Контролируют уровень при проведении ТО 2 через каждые 500 часов наработки, замену масла осуществляют при сезонном обслуживании.

Промежуточная часть

Узел расположен между двигателем и коробкой передач. Картер узла разделён на сухой и мокрый отсеки. Передняя часть узла соединена с плитой дизеля, задняя с передней частью КП

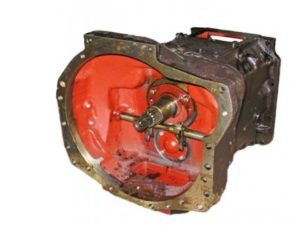

промежуточная часть

Сцепление

Механизм сцепления – сухая постоянно замкнутая однодисковая муфта, предназначена для разрыва потока мощности от дизеля при переключении скоростей в коробке передач. Муфта расположена в сухом отсеке корпуса промежуточной части трансмиссии и взаимодействует с маховиком двигателя.

Силовая передача

В отсеке промежуточной части, смазываемым маслом, находится: вал силовой передачи связанный со ступицей корзины сцепления и двухступенчатым понижающим редуктором КПП, вал привода независимого ВОМ , двухскоростной редуктор независимого ВОМ. А также в отсеке установлен привод насоса гидросистемы от силового вала через промежуточную шестерню.

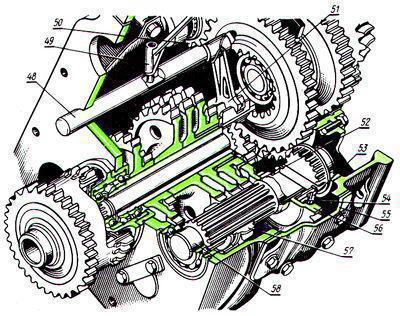

Коробка передач

КПП — механическая, обеспечивает 18 передач переднего и 4 заднего хода, установлена между корпусами промежуточной части и задним мостом. Узел выполняет функцию формирования передаточного числа крутящего момента в соответствии с включённой скоростью водителем трактора и передачей вращения на мосты трактора. В состав коробки входит:

• первичный и вторичный валы
• промежуточный вал с проходящим внутри валом привода независимого ВОМ
• дополнительный вал с блоком задних передач
• механизм переключения передач

При наличии переднего ведущего моста КПП трактора оборудуется дополнительно раздаточной коробкой, устанавливаемой с правой стороны корпуса КПП и получающей привод через промежуточную шестерню от шестерни вторичного вала. С помощью редуктора осуществляется отбор крутящего момента от КПП, обеспечивается включение и отключение привода ПВМ, а также выбор режимов его работы «принудительный» « автоматический». С левой стороны КПП при необходимости устанавливается редуктор ходоуменьшителя , который даёт трактору дополнительные сверхмалые технологические скорости. А также в левый люк возможна установка  редуктора бокового ВОМ для привода навесных машин с боку трактора.

Задний мост

Узел обеспечивает привод задних колёс трактора с учётом угловых скоростей колёс при осуществлении поворота за счёт встроенного дифференциала, а также блокирование дифференциала в случае буксования при движении по бездорожью и переувлажнённым почвам, в том числе и в составе с почвообрабатывающими агрегатами. Механизм узла состоит из:

• конической пары шестерён с винтовыми зубьями главной передачи
• дифференциала закрытого типа с четырьмя коническими сателлитами
• конечными передачами, выполненными в виде пар цилиндрических шестерён

Дополнительно в задней части корпуса моста установлен планетарный редуктор заднего ВОМ, привод которого проходит от КПП  через всю нижнюю внутреннюю часть картера. Сам привод обеспечивает передачу вращения в синхронном и независимом режимах с помощью переключения кулачковой муфты, входящей в его состав.

На наружных краях ведущих полуосей установлены фрикционные муфты тормозов с механическим приводом управления и муфта блокирования дифференциала с гидравлическим приводом управления.

Описание характерных неисправностей КПП трактора «Беларусь»

В работе МКПП МТЗ 82, как и во всех сложных механизмах, случаются некоторые поломки. Чаще всего случаются такие неисправности коробки перемены передач:

1. Увеличение свободного хода рычага переключения скоростей.
2. Передачи начали самопроизвольно отключаться, включаться.
3. Зубчатые колеса не полностью выходят из зацепления.
4. Появление скрежета и других посторонних звуков в коробке передач.
5. Чрезмерное повышение температуры в отдельных частях корпуса коробки.

Перечисленные симптомы сигнализируют о повышенном износе следующих деталей:

• вилка;
• кулиса;
• паз каретки;
• пружины фиксаторов;
• опорные подшипники;
• шейки валов;
• зубья шестерен.

Нарушения порядка переключения скоростей в коробке «Беларус» наблюдаются при неисправностях механизма сцепления, при неправильной регулировке данного устройства.

Полная разборка и сборка коробки передач.

При обнаружении неисправностей в шестернях разбирают коробку передач в порядке, указанном на рис. 2.6.2 — 2.6.30 заменены изношенные детали.

Рис. 2.6.2. Снятие механизма переключения передач:
1 — корпус вилки переключения; 2 — картер коробки передач; 3 — болт.

Рис. 2.6.3. Снятие стопорного кольца промежуточной шестерни редуктора:
1 — стопорное кольцо; 2 — промежуточная шестерня.

Рис. 2.6.4. Вытолкнуть промежуточную шестерню редуктора:
1 — шестерни; 2 — картер коробки передач; 3 — спусковой крючок.

Рис. 2.6.5. Снятие стопорного кольца ведомой шестерни редуктора:
1 — стопорное кольцо; 2 — ведомая шестерня.

Рис. 2.6.6. Извлечение чашки первичного вала:
1 — стакан первичного вала; 2 — входной вал; 3 — технологический болт; 4 — болт.

Рис. 2.6.7. Снятие стопорного кольца на подшипнике первичного вала:
1 — стопорное кольцо; 2 — подшипник; 3 — входной вал; 4 — стакан первичного вала.

Рис. 2.6.8. Выпрессовать первичный вал:
1 — входной вал; 2 — стакан; 3 — спусковой крючок.

Рис. 2.6.9. Снимите вилку коробки передач:
1 — сменная вилка; 2 — сменный ролик.

Рисунок 2.6.10. Выдавите пружинный штифт на внутреннем валу:
1 — гнездо на внутреннем валу; 2 — картер коробки передач.

Рис. 2.6.l1. Выпрессуйте внутренний вал:
1 — гнездо на внутреннем валу; 2 — картер коробки передач.

Рис. 2.6.12. Снятие внутреннего седла оси и замена шпоночной втулки:
1 — гнездо на внутреннем валу; 2 — болт.

Рис. 2.6.13. Выпрессовать стакан подшипника ведущей шестерни второй ступени коробки передач:
1 — стакан; 2 — рабочее колесо; 3 — картер коробки передач; 4 — технологический болт.

Рис. 2.6.14. Выдавливаем из стакана ведущее колесо второй ступени редуктора:
1 — шестерни; 2 — стакан; 3 — спусковой крючок.

Рис. 2.6.15. Выпрессовать подшипник ведущей шестерни второй ступени коробки передач:
1 — ведущая шестерня.

Рис. 2.6.16. Отверните гайку крепления внутреннего вала:
1 — гайка; 2 — посадочное место подшипника; 3 — картер коробки передач.

Рис. 2.6.17. Запрессовка промежуточного вала:
1 — промежуточный вал; 2 — картер коробки передач; 3 — спусковой крючок.

Рис. 2.6.18. Запрессовка подшипника промежуточного вала:
1 — подшипник; 2 — посадочное место подшипника; 3 — прижимная втулка; 4 — инерционный съемник.

Рис. 2.6.19. Снятие стопорной пластины вала промежуточной шестерни:
1 — стопорный стержень; 2 — ось промежуточной шестерни.

Рис. 2.6.20. Вытолкните вал на 1-й передаче и включите заднюю передачу.

Рис. 2.6.21. Выпрессовка подшипника с вала на 1 передачу и задний ход:
1 — подшипник; 2 — вал I коробки передач и задняя часть; 3 — спусковой крючок.

Рис. 2.6.22. Снятие колеса главной передачи:
1 — ведущая шестерня; 2 — болт.

Рис. 2.6.23. Выпрессовка стакана подшипника вторичной полуоси:
1 — накопительный стакан; 2 — технологический болт.

Рис. 2.6.24. Снятие вторичного вала:
1 — вторичный вал; 2 — ведомая шестерня второй ступени коробки передач.

Рис. 2.6.25. Выпрессовка внутреннего кольца подшипника с выходного вала:
1 — внутренний зажим; 2— вторичный вал; 3 — спусковой крючок.

Рис. 2.6.26. Снятие подшипника с выходного вала:
1 — подшипник; 2 — вторичный вал; 3 — прижимная втулка; 4 — инерционный съемник.

Рис. 2.6.27 Запрессовка внутреннего вала в корпус.

Рис. 2.6.28. Нажмите на промежуточную шестерню редуктора.

Рис. 2.6.29. Установка подшипника на выходной вал:
1 — подшипник; 2 — вторичный вал; 3 — инструкция.

Рис. 2.6.30. Запрессовка внутреннего кольца конического подшипника на вторичном валу:
1 — внутренняя обойма подшипника; 2 — вторичный вал; 3 — направляющая; 4 — спусковой крючок.

Ремонтные работы

Если в процессе эксплуатации трактора шестеренки самостоятельно выключаются, а муфта выключается туго, рекомендуется произвести ремонт КПП МТЗ. Чаще при переборке узла выявляется дефект вилок, подшипников, валов и фиксаторов. Может зацепиться шестеренка.

При их скрежете рекомендуется установить новый диск управления сцеплением. Допускается неправильная регулировка самого сцепления. Если после ремонта скрежет присутствует, ремонтируется аппарат управления тормозов. Дополнительно регулируется пружина механизма. Так как она не подлежит ремонту, поэтому при необходимости ее заменяют новой пружиной.

В сжатом виде ее длина равняется 32 мм.

Если вышеописанные действия не устранили поломку, необходимо снять крышку корпуса устройства сцепления. Замена прокладок необходима, если их толщина менее 1,5 мм. Для замены непригодных деталей отсоединяется корпус от КПП. Крышка аппарата поднимается. После замены нужно собирать устройство. Для этого используются болты.

При свободном ходе переключателя редуктора требуется его замена. Для проверки вилки необходимо ее извлечь из редуктора, вставив в муфту, проверив зазор. Муфта и вилка заменяются, если зазор превышает 3 мм. Для этого понадобится развернуть остов и разъединить КПП. Если рычаг, который переключает передачи, болтается либо шестерня частично выходит из сцепления, тогда причина поломки — вилки.

Дополнительно проверяется упругость пружины фиксаторов. Для этого снимается механизм переключения передач, проверяется работоспособность наконечника рычага. Дополнительно рекомендуется осмотреть щеки вилок.

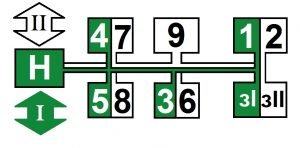

МТЗ-82: схема переключения передач, порядок переключения

Перед началом работ тщательно изучают схему. Основной принцип работы системы переключения режимов заключается в применении редуктора понижающего типа. Это позволяет удвоить количество штатных передач до 18 передних позиций и четырех задних скоростей. При переходе на пониженную или повышенную передачу диск сцепления нужно обязательно отключить. Для этого необходимо просто выжать педаль трансмиссии до упора, после чего используют рычаги управления КПП.

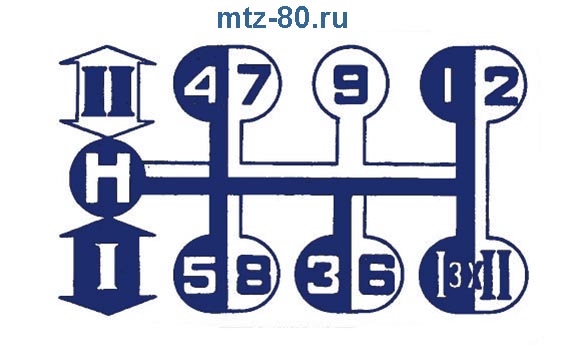

Схема переключения передач МТЗ-82 (порядок переключения):

• Силовой агрегат должен функционировать на холостом ходу.
• До упора выжимается педаль сцепления.
• Втыкается требуемая позиция.
• Плавно нажимая на газ, медленно отпускают педаль сцепления.

У новичков может с первого раза не получиться, и трактор заглохнет. В таком случае повторите процедуру снова.

Коробка переключения передач белорусского трактора

Во-первых, как и в любом транспортном или рабоче-транспортном средстве, КПП для трактора остаётся едва ли не важнейшим узлом, ибо без него точное и направленное движение этой машины просто невозможно — разве что с горки, под уклон.
Коробка передач трактора позволяет его водителю управлять техникой, задавая необходимую скорость и тяговую мощность посредством переключения. На МТЗ — 82 установлена 11-ступенчатая трансмиссия, 9 передач которой предназначены для передвижения вперёд и 2 для реверсивного движения (движение задним ходом).

При помощи понижающего редуктора количество передач удваивается. Это означает, что у белорусского трактора в общей сложности 22 передачи, 18 из которых передние и 4 задние. Кроме того, КПП трактора Беларусь осуществляет работу ВОМ (боковой вал отбора мощности), что позволяет работать с навесным оборудованием.

У некоторых, в связи с первичным знакомством и слабой информированностью, возникает логичный вопрос: «На кой ляд такое количество передач, если этот агрегат развивает максимальную скорость всего в 35 км/ч? Ну ведь не гоночный болид!» Ответ прост. Наличие большого количества передач позволяет максимально точно выполнять трудоёмкие работы и снижать при этом расход топлива, выбирая оптимальный режим.>

Техническое обслуживание коробки передач МТЗ-82

В отличие от механических КПП автомобилей, коробки передач тракторов приходиться обслуживать. Обслуживание КПП тракторов МТЗ-80/82 заключается в контроле уровня смазки, своевременной её замене, а также контроле уровня затяжки всех болтовых соединений узла.

Масло в коробке передач МТЗ-80/83 нужно менять при ТО-3, которое проводится каждые 960 часов работы трактора.

На правой стенке коробки передач присутствует контрольная пробка, в нормальных условиях масло должно быть чуть ниже этого отверстия, если же масло существенно ниже этой контрольной точки, то его нужно долить. Стоит помнить, что для проверки уровня масла нужно поместить трактор на горизонтальную поверхность.

Как уже писалось выше, масло в КПП меняется при ТО-3. При этом в коробку передач можно заливать следующие виды масел:

• ТЭ-15-ЭФО;
• Тап-15В;
• Моторное автомобильное масло М12Г1.

Замену масла в КПП МТЗ-80/82 производят сразу же после окончания работы трактора, ещё до того, как масло в коробке остынет. Именно при этих условиях можно добиться полного слива масла из картера КПП.

Ещё одним важным аспектом контроля технического состояния КПП является контроль осевого зазора в подшипниках вторичного вала. По условиям эксплуатации допускается зазор 0,3 мм.

Признаками превышения зазора являются посторонние шумы и стуки в коробке передач. Для того, чтобы устранить эти признаки нужно произвести регулировку зазора.

МТЗ-80/82 «Беларусь» является одним из самых массовых тракторов в бывшем СССР. Данная машина выпускалась в Минске, а также на ряде других заводов СССР с 1974 года и продолжает выпускаться до сегодняшнего дня.

Изначально трактор разрабатывался как лёгкая сельскохозяйственная машина. Однако в нашей стране он получил на много более широкое применение. На базе МТЗ-80/82 делалась разнообразная строительная техника, такая как бульдозеры и экскаваторы, которая стала не менее известна, чем сельскохозяйственная.

Редуктор КПП

Стандартная коробка передач трактора МТЗ-80 оснащается двухступенчатым редуктором. Схема его работы следующая: первая ступень включает I, II, III, IV и V передачи переднего хода и I передачу хода задом. Вторая редукторная ступень включает все остальные передачи. Для включения первой ступени редуктора необходимо сцепить ведущую шестерню первой ступени с наружным венцом на вторичном валу. Работа редуктора на второй ступени происходит при зацеплении главной шестерни первой ступени с зубчатым венцом шестерни второй ступени.

Управление движением трактора

Транспортный режим управления в основном заключается в квалифицированном навыке водителя в пуске и остановке дизеля, вождению трактора с соблюдением правил дорожного движения при правильном выборе скорости езды с учётом дорожных условий, габаритов и массы буксируемого транспортного средства.

Общие правила безопасности вождения

1. Эксплуатировать трактор нужно с установленным заводом производителем давлением в шинах.
2. На пересечённой местности использовать максимальную ширину колеи трактора.
3. На гололёде и скользких дорогах пользоваться тормозами нужно осторожно во избежание заносов и опрокидывания трактора.
4. В условиях резкого торможения не выключать муфту сцепления.
5. На скользких дорогах и пересечённой местности, выполняя торможение, использовать одновременное торможение двигателем при одновременном снижении оборотов дизеля.
6. При выполнении поворотов скорость движения не должна превышать 9 км/час, а в условиях плохой видимости, в сложных дорожных условиях на склонах — не выше 2-3 км/час.
7. На горной и холмистой местности запрещается использовать буксируемые трактором транспортные средства не оборудованные тормозной системой.
8. Запрещается резко включать муфту сцепления, так как может привести к опрокидыванию трактора, аварии или несчастному случаю.
9. При отрыве колес переднего моста от поверхности дороги нужно немедленно выжать педаль сцепления для предотвращения аварии.
10. Перед спуском или подъёмом водитель должен перейти на 1 или 2 передачу, переключать передачи в момент движения по склонам запрещается.
11. При движении с тяжелым навесным оборудованием на задней навеске трактор должен быть оборудован передним противовесом.
12. Категорически запрещается транспортировка людей на тракторных прицепах.

Управление двигателем трактора

Старт двигателя осуществляется только после проведения ежесменного технического обслуживания ЕСТО в процедуру, которого входит обязательная проверка уровня масла в картере дизеля, уровень охлаждающей жидкости, наличие топлива в баке, уровень масла в гидронавесной системе.

Процесс запуска

• Перед непосредственным пуском рычаг переключения передач устанавливается в специальное соответствующее положение, исключающее запуск дизеля на включённой передаче, при этом трактор должен быть зафиксирован стояночным тормозом.
• Для быстрого запуска ручной рычаг подачи топлива (газа) устанавливают в среднее положение.
• Нажатием тумблера массы обеспечивают включения бортовой электрики трактора.
• Для некоторого облегчения пускового проворачивания коленчатого вала можно выжать педаль муфты сцепления в моменте пуска.
• Поворотом ключа осуществить электростартерный запуск дизеля (при повороте ключа в первое положение происходит запитка свечей накала двигателя и приборов панели управления, второе положение включает стартер запускающий дизель трактора, третье положение включает радиоприёмник).
• После запуска и установки дизелем устойчивых оборотов подачу топлива переводят в положение холостых оборотов (800 об/мин).
• Осуществив запуск, нужно удостовериться в исправной работе всех систем трактора обращая внимание на показания приборов панели управления и осуществив наружный осмотр узлов трактора на предмет течи охлаждающей жидкости, масла, топлива.

В современных версиях трактора система безопасности сблокирована с электросистемой, питающей пусковую часть дизеля. Если рычаг КПП не займёт своего пускового положения то подача напряжения на стартер, при повороте ключа пуска, будет заблокирована. Таким образом, исключается человеческий фактор в безопасности пуска трактора. В ранних версиях, при отсутствии данной системы, нужно строго следить, чтобы рычаг КПП был установлен в нейтральное положение, обеспечивая безопасный запуск разъединением потока мощности идущего от дизеля к трансмиссии трактора.

Запуск тракторов МТЗ 82Л с пусковым двигателем ПД-10У отличается дополнительными операциями, связанными с управлением трансмиссией пускового двигателя передающим свою мощность дизелю трактора и описан в отдельной статье.

Рабочее управление оборотами дизеля осуществляется педалью (газа) или ручным рычагом, связанными шарнирными тягами с регулятором ТНВД дизеля. Ручное управление используют при необходимости установить постоянные обороты дизеля при выполнении технологических операций. При выполнении переездов и транспортных работ используют педаль газа.

Для остановки дизеля осуществляют полное перекрытие подачи топлива ручным рычагом либо рукояткой остановки дизеля в новых модификациях трактора

Переключение передач

В стандартном эксплуатировании формирование передач КПП трактора осуществляется двумя органами управления: рычагом переключения передач и рычагом переключения понижающего редуктора.

Управление КПП

Выбор скорости осуществляется непосредственно рычагом переключения скоростей в пределах 9 скоростей переднего хода и 2-х скоростей заднего хода. Рычаг скоростей имеет поперечную линию расположения нейтрали относительно оси движения трактора. Секторы включения передач осуществляются продольным движением относительно оси движения.

Выбранная скорость включается установкой положения рычага по нейтральной поперечной линии и его продольным движением с попаданием в сектор скорости согласно схеме расположения передач. При этом крайнее левое положение рычага в нейтрали выводит рычаг в сектора включения первой или второй ступени КПП. Так при предварительном включении рычагом в заднее положение обеспечит последующее включение 1 задней и 1, 3,4,5 передач переднего хода, при переходе в переднее положение обеспечит включение 2 задней и 2,6,7, 9 передач.

Переключение понижающего редуктора КПП

Редуктор позволяет своим переключением получить дополнительный ряд скоростей, формируя дополнительный порядок передаточного числа на входе в коробку. Переключение понижающего редуктора осуществляется отдельным рычагом. Таким образом, общее число передач, формируемое коробкой и её понижающим редуктором — 18 переднего хода и 4 заднего хода. Общий диапазон скоростей трактора движения вперёд переключается в пределах от 1,9 до 34,3 км/час, движения назад — от 4,09 до 9,22 км/час при условии комплектации ходовой части стандартными шинами (задние шины 15R38, передние шины 11,2-20).

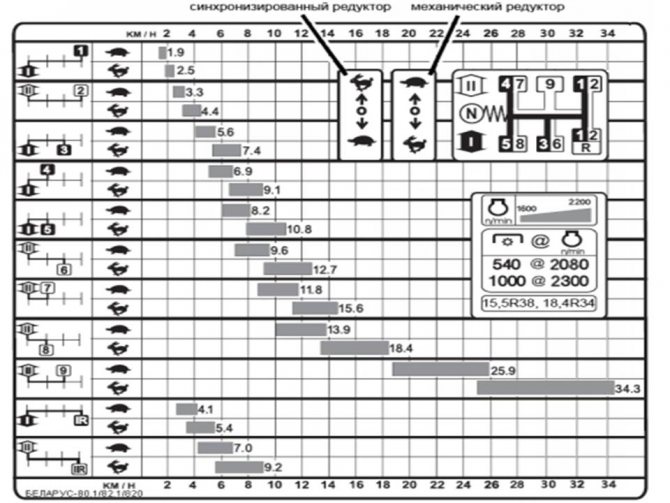

Таблица скоростей движения трактора МТЗ 82 в соответствии включённой передачи

Использование ходоуменьшителя

Для получения сверхмалых технологических передач КПП трактора может оборудоваться ходоуменьшителем. Данный редуктор устанавливается в левый люк картера КПП. Рычаг включения выводится в кабину, положение которого фиксируется пружинным фиксатором. Перед началом работ включают ходоуменьшитель затем включают передачи рычагом КПП. Формирование передач осуществляется только при включении 1 и 2 скоростей переднего и заднего хода. При этом включение задних скоростей обеспечивает две скорости замедленного хода вперёд, а включение 1 и 2 скоростей переднего хода — две замедленные скорости заднего хода трактора. На остальных передачах использование ходоуменьшителя запрещено в виду увеличения рисковых нагрузок в работающих механизмах.

Техника переключения передач

Основным техническим моментом в вождении трактором является квалифицированный навык переключения передач водителем в комплексе с управлением муфтой сцепления силовой передачи трактора.

Перед непосредственным включением передачи необходимо сбросить обороты дизеля, выжать педаль сцепления и выдержать паузу в несколько секунд тем самым разорвать поток мощности, идущий от двигателя к редуктору КПП. Таким образом, в механизме КПП вращение шестерен приостанавливается, и создаются комфортные условия для вхождения в зацепление одноимённых шестерён выбранной передачи движением рычага переключения скоростей КПП. После включения передачи педаль сцепления плавно отпускается, обеспечивая включение муфты. При этом поток мощности соединяется и передаётся на КПП от двигателя, формируя включенной передачей крутящий момент с соответствующим передаточным числом на ходовые колёса трактора. Включение муфты сопровождают повышением оборотов дизеля.

Правила управления муфтой сцепления

Выжим сцепления должен быть полным и быстрым это обеспечивает полное разъединение муфты с минимальным износом ведомого диска. Частичное выключение или неполное разъединение муфты вызывает буксование ведомого диска корзины сцепления и сопровождается скрежетом при попытке включения передачи в виду недостаточной остановки вращающихся шестерён в редукторе КПП. Включение муфты после выбора рычагом переключения КПП нужной передачи, должно быть плавным, но не медленным. Плавное включение обеспечит подачу мощности на колёса без рывков и не спровоцирует обрыв фрикционных накладок ведомого диска сцепления резкими динамическими нагрузками постоянно вращающимся моховиком работающего дизеля. Слишком медленное включение также ускорит процесс износа накладок фрикционного ведомого диска сцепления.

КПП трактора МТЗ 82 особо чувствительна к правильному управлению муфтой сцепления при переключении передач, так как прямозубые блоки шестерён не имеют в своей конструкции синхронизаторов уравнивающих и сглаживающих разность скоростей вращения при вхождении в зацепление шестерён.

В инструкции завода производителя указано, что переключение передач нужно осуществлять только после полной остановки ходовой части трактора. Но в транспортном режиме опытные водители выполняют переключение в движении, используя двойной выжим муфты сцепления. Такая техника включения обеспечивает уравнивание скоростей вращения деталей КПП для органичного включения передачи. Кроме этого, при переходе с повышенной передачи на пониженную в, момент промежуточного выхода рычага переключения в нейтраль, используют перегазовку.

Двойной выжим – выжимаем сцепление и переводим рычаг КПП в нейтраль, затем кратковременно включаем муфту сцепления отпуская педаль, затем опять выжимаем сцепление и включаем выбранную передачу.

Перегазовка – кратковременное повышение оборотов двигателя нажатием на педаль газа при переходе в нейтральное положение рычага переключения передач при выполнении двойного выжима сцепления.

Управление тормозами

Основные тормоза трактора представляют собой две левую и правую многодисковые фрикционные муфты, установленные на одноименных ведущих валах конечных передач заднего моста. Управление муфтами осуществляется двумя отдельными установленными рядом друг с другом педалями. В обычном режиме педали блокируют для равномерного срабатывания обеих колёс при нажатии. Раздельное управление тормозами, в разблокированном состоянии, используют при необходимости подтомаживания одного колеса, например для уменьшения радиуса разворота выжимают педаль тормоза стороны поворота.

Отдельный стояночный тормоз имеет аналогичную конструкцию и принцип действия с рабочими тормозами, его механизм установлен с правой стороны трактора поверх корпуса одноименного основного тормоза. Управление осуществляется рычагом с пружинным фиксатором, управляемым кнопкой на рукоятке. При максимальном подъёме рычага на себя происходит полное блокирование тормоза, при опускании от себя – разблокирование.

Кроме этого нужно отметить, что основные тормоза связаны с воздушным краном, подающим давление воздуха на тормозную систему прицепа, присоединенную к пневмосистеме трактора. Таким образом, при нажатии на педали основных рабочих тормозов происходит одновременное торможение колёс буксируемого прицепа. Соединение с воздушной магистралью используемого транспорта осуществляют через соединительную пневматическую головку, с последующим включением разобщительного крана. Поступившее давление воздуха в тормозной системе прицепа будет удерживать тормоза в разблокированном состоянии. Затормаживание прицепа произойдёт при сбросе давления в атмосферу непосредственно при нажатии тормоза и открытии воздушного тормозного крана сблокированного с педалями.

Дополнительно для соединения трактора с прицепами, имеющими гидравлический привод тормозов, трактор может оборудоваться переходником. Данное устройство преобразует давление в поступательное движение штока, взаимодействующего с главным тормозным цилиндром тормозов прицепа.

Использование переднего моста

Полный привод трактора МТЗ 82 рекомендуется включать при выполнении полевых работ в агрегате с сельскохозяйственными орудиями, а также при движении по грунтовым дорогам с повышенной влажностью.

Запрещается включать полный привод при езде по сухим дорогам с сухим твёрдым покрытием, так как данные условия приводят к повышенному износу передних шин, негативным нагрузкам в механизмах трансмиссии и приводе ПВМ.

Передний мост МТЗ 82 имеет два режима работы: автоматический и принудительный.

Автоматический режим подразумевает под собой срабатывание привода моста только при буксовании задних колёс трактора. Включение осуществляется в результате реакции обгонной муфты раздаточной коробки на разность в скорости вращения передних и буксующих задних колёс. Данный режим используют при езде по грунтовым дорогам с повышенной влажностью в условиях сельской местности, где срабатывание привода будет только при прохождении трактором на сложных участках.

Принудительный режим подразумевает непрерывную подачу мощности на ПВМ. Данный режим используют при выполнении полевых работ, например, на пахоте или культивации.

Включение привода ПВМ и переключение режимов осуществляется при выжатом сцеплении и полной остановке трактора отдельным рычагом, размещённым по правую сторону водителя. Орган управления имеет три положения: нижняя позиция рычага – привод моста отключён, среднее позиция – ПВМ включён в автоматическом режиме, верхняя позиция – включён принудительный режим работы.

Кроме этого нужно отметить, что последние версии трактора (МТЗ 82.3) имеют электрогидравлический привод управления передним мостом , где переключение режимов работы осуществляется кнопками на боковой панели.

Управление блокировкой дифференциала

Данная функция трансмиссии трактора заключается в остановке работы дифференциала, при котором крутящий момент на оба задних колеса передаётся равномерно без учёта угловых скоростей колёс. Такой привод исключает остановку одного колеса и одновременное буксование другого в случае движения трактора по бездорожью.

Основным правилом использования блокировки — это движение трактора только по прямой так, как в случае маневрирования или поворотов, в виду заблокированного дифференциала, разность угловых скоростей вращения колёс будет создавать негативные нагрузки в механизме заднего моста, приводящие к поломкам.

Блокирование заднего моста на МТЗ 82 осуществляется гидроупровляемой фрикционной муфтой размещённой с левой стороны трактора на корпусе основного одноимённого рабочего тормоза. В зависимости от установленной системы рулевого управления определяется функциональность и режимы работы блокировки.

На тракторах, где в составе рулевого управления установлена рулевая колонка — ГУР (гидроуселитель руля) с датчиком автоматического включения блокировки работа блокирования моста может осуществляться в двух режимах: автоматическом и принудительном. На тракторах с гидрообъёмным рулевым управлением только в принудительном режиме.

Блокировка с ГУРом включается рукояткой, размещенной ниже панели приборов:

• Крайнее положение в направлении против часовой стрелки соответствует выключенной блокировки.
• Поворот рукоятки на 90° по часовой стрелки включает автоматический режим блокирования.
• Принудительное блокирование включается крайним правым положением рукоятки без фиксации при её удержании.

Включение принудительного блокирования с гидрообёмным рулевым осуществляется нажатием соответствующей педали, открывающей поток давления масла к блокировочной муфте при условии положения управляемых колёс — «прямо».

Принудительный режим блокировки МТЗ 82 включают кратковременно при преодолении труднопроходимых участков. Автоматический режим используют при выполнении полевых работ в составе почвообрабатывающих агрегатов, а также при выполнении транспортных работ в сложных дорожных условиях на скоростях не выше 10 км/час.

Вал первичный

На тракторе МТЗ-82 схема переключения передач предусматривает агрегацию КПП с первичным валом отбора мощности (ВОМ) заднего размещения. При переключении независимой рукоятки ВОМ в максимально левое положение активируется синхронизатор, в правую позицию – независимый режим, а средняя позиция – включения нейтрального диапазона.

Включение ВОМ на «Беларусе» допускается, только если рукоятка установлена в позицию активации синхронного или независимого привода. В нейтральном положении первичный вал не функционирует. Контрольный рычаг имеет две позиции:

• Переключение рукоятки из крайней передней позиции в заднее положение способствует включению заднего вала.
• Аналогичная процедура в обратном порядке отключает ВОМ.

Включать или выключать узел рекомендуется при работающем моторе. Управление вторичным полунезависимым валом выполняется при помощи тяги, расположенной слева от кресла водителя. Механизм также имеет пару фиксированных позиций: верхнее включение и нижнее отключение.

48 – валик. 49 – поводок. 50 – шестеренка. 51 – вилка. 52 – кольцо пружинное. 53 – кольцо упорное. 54 – шестерня ведомая. 55 – крышка люка. 56 – ведомая шестеренка 1 позиции и заднего хода. 57 – шестеренка скользящая. 58 – вал.

Коробка передач МТЗ-82 в разрезе с описанием

Схемы коробки переключения передач трактора МТЗ-82 в продольном и поперечном разрезе с подробным описанием позволяют детально разобраться в ее строении.

Рассмотрим основные элементы механизма:

• шестеренчатые валы;
• промежуточный вал;
• ходоуменьшитель;
• ведущие и ведомые, шестерни;
• промежуточная шестеренка;
• двухступенчатый понижающий редуктор;
• шарикоподшипники;
• корпус узла с двумя люками, в которые вместо крышек могут быть установлены: в левый — боковой вал отбора мощности или ходоуменьшитель, а справа — раздаточная коробка.

Ремонт коробки передач «Беларус»

Чтобы устранить обнаруженные дефекты и упредить появление новых неисправностей, необходимо осуществлять регулярную диагностику с последующим текущим ремонтом тракторных узлов и деталей.

Капитальный ремонт элементов трансмиссии и трактора МТЗ-82 в целом проводится в специализированных мастерских квалифицированными специалистами. В процессе капитального ремонта коробки передач МТЗ 82 агрегат полностью демонтируется с трактора. С целью выявления деталей и узлов, вышедших из строя, производятся работы в определенном порядке:

1. Разборка коробки передач.
2. Осмотр, анализ степени разрушений элементов коробки.
3. Замена деформированных деталей на новые запчасти.

Чаще всего замене подлежат зубчатые колеса коробки передач. В процессе эксплуатации трансмиссии основная нагрузка приходится на зубья шестерен МКПП, которые разрушаются в результате увеличения нагрузок от сил трения.

На базе сервисных центров в специализированных мастерских определяется целесообразность проведения дорогостоящего капитального ремонта трактора. Для квалифицированного исполнения ремонтно-восстановительных мероприятий созданы необходимые условия:

• современное подъемное оборудование;
• удобные емкости для сбора отработанного трансмиссионного масла и прочих горюче-смазочных жидкостей;
• специальные испытательные стенды;
• приспособления для качественной разборки и последующей сборки коробки передач;
• большой выбор необходимых запчастей и расходных материалов в нужном количестве.

Плунжер и сальник

Схема переключения передач МТЗ-82 включает в себя плунжер, который в данном случае оборудуется переключателем. На блокираторе имеется редуктор, накладки небольшой толщины, стаканы и плунжерные диски. Нижняя часть механизма оснащена парой штоков, которые фиксируются путем зажимов.

Сальник монтируется над блоком, по бокам от него предусмотрены шестеренки. В центральной части имеется диск. Упоры узла сделаны с небольшими стойками, работа сальника осуществляется от агрегирующей с ним шестерни. С валом элемент соединяется посредством штока. Вверху установлен переходник и рабочие втулки.

Картер и нагнетатель

Схема переключения передач на тракторе МТЗ-82

В схеме переключения передач МТЗ-82 использован масляный картер (поддон) объемом 15 литров. Он оснащен двумя шестернями, имеет прочную опорную площадку с прокладками и присоединительными стаканами в боковых сегментах. Они снабжены втулками, выполняющими роль уплотнителей и препятствующими выходу масла. В процессе работы втулки изнашиваются и подлежат периодической замене.

Механизм нагнетания состоит из набора дисков, между которыми установлены жесткие прокладки. Стойки, на которых крепится устройство, снабжены небольшими выступами, а нижний опорный элемент крепится жестко.

Механизм нагнетания функционирует в сложных условиях, требует периодического обслуживания. Необходима регулярная очистка от осадка, присутствующего в масле, мелких частиц металла, появляющихся в процессе трения подвижных элементов.
