Трактор МТЗ 892 (беларус): производитель, устройство, технические характеристики

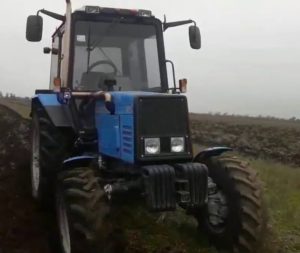

Трактор беларус 892 МТЗ

Минский завод тракторного оборудования в Беларуси, успешно работающий над выпуском сельскохозяйственных машин, запчастей и комплектующих, занимает 8-10 % рынка колесно-тракторной техники в Восточной Европе и даже мировом производстве. Более 60-ти моделей марки МТЗ оснащаются мощностями от 9-ти до 300 л.с., при чем большинство силовых агрегатов – собственного производства.

Трактор Беларус 892 – универсальный пропашной, обладающий высокой мощностью и продуктивностью работы.

Для него характерны:

1. Малые эксплуатационные затраты;
2. Высокая производительность;
3. Широкий спектр применения в полевых, погрузочных, подъемных и транспортировочных работах:
   • Сельхозработы;
   • Нужды коммунальных служб ЖКХ;
   • Деятельность фермерских хозяйств;
   • Строительно-монтажные действия;
   • Задачи предприятий лесной отрасли и др.
4. Отличное соотношение высокого качества и низкой стоимости.

ВНИМАНИЕ! Крупные хозяйственники отмечают проблемы с использованием трактора МТЗ-892 на больших территориях и далекий от идеала запуск машины, что компенсируется практической «неубиваемостью» и возможностью эксплуатации в любых погодных условиях – в жару и мороз.Фото трактора Беларус 892

Трансмиссия

Как говорилось выше состав основной части трансмиссии — силовой передачи и промежуточной части, коробки передач и заднего моста абсолютно одинаков и взаимозаменяем с одноименными механизмами и узлами трактора МТЗ 82.1

Силовая передача и промежуточная часть трансмиссии

Сцепление трактора однодисковое, фрикционное, сухое, постоянно замкнутое размещено в сухом отсеке корпуса промежуточной части трансмиссии. Муфта оснащена диском с безасбестовыми накладками или по заказу с металлокерамическими накладками. Привод управления сцеплением механический с помощью отводки приводимой педалью через систему рычагов.

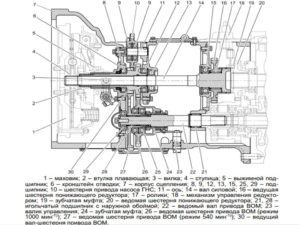

Промежуточная часть трансмисси МТЗ 892

В мокрых отсеках, смазываемых маслом от общей смазочной системы трансмиссии, промежуточной части размещёны: вал силовой передачи с двухскоростным редуктором независимого ВОМ и шестерней привода шестерёнчатого насоса гидронавесной системы трактора, понижающий или повышающий редуктор коробки передач.

Также, по заказу, в место понижающего редуктора может устанавливаться реверс редуктор обеспечивающий своим переключением дублирование передач переднего хода в передачи заднего хода. Такая комплектация позволяет удобное управление трактором при выполнении погрузочных работ при движении в режиме челнока. Управление редуктором осуществляется передвижением скользящей шестерни вилкой механизма переключения, связанной с рычагом, выведенным в кабину.

Коробка передач

КПП механическая, со скользящими цилиндрическими шестернями и зубчатыми муфтами. Узел обеспечивает, с учетом работы понижающего редуктора, 18 передач переднего хода и 4 заднего. Переключением передач и ступеней понижающего редуктора коробка формирует скорости переднего хода в интервале от 2,26 до 41,1км/час, заднего хода — от 4,76 до 11,04 км/ час.

Управление коробкой передач трактора с повышающим редуктором

Управление коробкой передач с реверс редуктором

Дополнительно коробка может оборудоваться механическим ходоуменьшителем или гидроходоуменьшителем. Узел крепится своим корпусом к левому люку в корпусе КПП трактора и обеспечивает дополнительные сверхмалые технологические передачи. Так же в левый люк может устанавливаться редуктор полунезависимого бокового вала отбора мощности.

С правой стороны КПП установлена раздаточная коробка, обеспечивающая привод переднего моста трактора. Отбор мощности осуществляется через промежуточную шестерню связанной постоянным зацеплением с ведомой шестернёй первой ступени диапазонного редуктора.

Для контроля уровня масла в коробке и всём объединённом корпусе трансмиссии трактора корпус узла оборудован контрольной пробкой справа и щупом в крышке левого люка. Слив масла при замене осуществляется через резьбовую пробку снизу по правую сторону корпуса узла. Заправка масла осуществляется через пробку в крышке механизма переключения передач в кабине трактора.

Задний мост

Узел также имеет традиционную конструкцию абсолютно одинаковую и взаимозаменяемую с МТЗ 80(82). Главная передача коническая с винтовыми зубьями. Ведущая шестерня установлена на хвостовике вторичного вала КПП, ведомая на корпусе дифференциала. Конечные передачи выполнены в виде пар цилиндрических шестерён. Сухие многодисковые тормоза трактора размещены на наружных краях ведущих шестерней конечных передач. Блокирующая дифференциал гидроуправляемая фрикционная муфта расположена с левой стороны поверх левого корпуса тормоза. С учётом комплектации трактора гидрообъёмным усилителем руля блокирование дифференциала заднего моста не имеет автоматического режима и осуществляется только при нажатии педали, открывающей поток давления масла к муфте.

Задний мост МТЗ 892

Педали управления тормозами сблокированы с краном управления однопроводного пневмопривода тормозов ходовой части прицепных транспортных средств, получающего давление от штатного компрессора.

Вал отбора мощности

Отбор мощности трактора осуществляется в двух режимах: независимом и синхронном. Независимый режим работы осуществляется на двух скоростях вращения: 540 или 1000 об/мин. Независимый привод ВОМ получает непосредственно упорного диска силовой передачи (сцепления). Далее, конструктивно, передача вращения передаётся от двухскоростного редуктора отдельным валом, проходящим через внутреннюю полость промежуточного вала КПП. Затем к размещённому в задней стенке заднего моста планетарному редуктору включения.

Синхронный режим работы осуществляется со скоростью 3,44 оборота ВОМ на 1 метр пути. Привод режим получает от промежуточного вала КПП.

Управление задним валом отбора мощности

• Переключается скорости независимого режима перемещением фиксируемого поводка в нижней части картера промежуточной части трансмиссии.
• Переключение режимов ( независимый – синхронный)осуществляется с помощью кулачковой муфты размещенной в нижней части полости корпуса заднего моста. Рычаг переключения имеет три положения: среднее – нейтральное положение, крайнее правое — включён независимый режим, крайнее левое – включён синхронный режим.
• Непосредственное включение заднего ВОМ осуществляется с помощью рычага связанного тягами с ленточными тормозами управления планетарного редуктора. Крайнее переднее положение соответствует – «ВОМ включён», крайнее заднее – «ВОМ включён»

Боковой ВОМ устанавливаемый к левому люку КПП своим отдельным корпусом, получает привод от вала первой передачи и заднего хода. Включение осуществляется подвижной по шлицам шестерней управляемой поводком, выведенным в кабину.

Передний мост и привод

Привод ПВМ имеет стандартную конструкцию полностью одинаковую с МТЗ 82. Раздаточная коробка обеспечивает включение и выключение переднего моста, где привод имеет два режима включения – « автоматический» и «принудительный». Промежуточная опора привода принимает вращение через карданный вал от раздаточной коробки, и выполняет роль узла, сглаживающего негативные нагрузки. Предохранение механизма привода и ПВМ осуществляется срабатыванием фрикционной муфты в составе опоры.

МТЗ 892.2 с ПВМ с планетарно цилиндрическими колёсными редукторами

Как упоминалось выше, две модификации трактора отличается между собой видом переднего ведущего моста устанавливаемого на трактор. Модель МТЗ 892 оснащёна передним мостом марки 72-2300015-А-04 с коническими парами шестерён в колёсных редукторах. МТЗ 892.2 передними мостами с планетарно цилиндрическими колёсными редукторами марок 822-2300014-04 и 822-2300014-02. Мосты имеют в своём составе главную передачу  в виде пары конических шестерней с винтовыми зубьями и самоблокирующего дифференциала повышенного трения.

МТЗ 892 с ПВМ с коническими парами шестерён в колёсных редукторах

Тюнинг трактора «Беларус» МТЗ-892

Какой бы удобной ни была машина, многие мастера всё равно захотят её улучшить. В первую очередь это делается для повышения производительности, показателей проходимости и удобства.

Внешний тюнинг

Сейчас техники на гусеничном ходу производится мало, поэтому, если колёсный трактор планируется использовать только в аграрной сфере, можно усовершенствовать его для уменьшения давления на грунт (и, соответственно, повышения сохранности плодородности почвы). Те же модификации повышают проходимость машины — это:

• полугусеничный ход;
• добавление ещё четырёх колёс.

Это сложная работа, требующая навыка и доступа к оборудованию, поэтому лучше не пытаться построить восьмиколёсный трактор самостоятельно, а обратиться в специализированный центр.

Внутренний тюнинг

В первую очередь механизаторы стараются сделать водительскую кабину удобнее. Чтобы работать на тракторе было более приятно, в кабину устанавливаются аудиосистемы, дополнительные кондиционеры, навигаторы.

В МТЗ-892 можно изменить систему подачи топлива, заменив часть дизельного горючего на природный газ. Это сделает двигатель более экономичным и безопасным, но сама процедура требует умений и знания конструкции ДВС трактора. А некоторые мастера просто устанавливают на МТЗ-892 новые, более мощные двигатели.

Преимущества и недостатки

Владельцы «Беларусов» отмечают положительные стороны выбора именно этой модели трактора:

• хорошая проходимость;
• экономичность;
• возможность использования техники круглый год;
• экономичность;
• доступность запчастей и нетребовательность к ремонту (в частности, возможность ставить на машину детали от других моделей);
• универсальность.

Недостатки большинство обладателей МТЗ-892 считают не слишком существенными. Тем не менее есть и они:

• блокировка дифференциала, отвечающая за автоматический выход из пробуксовок, регулируется неудобно;
• отсутствие противовеса на коленчатом валу, что иногда приводит к поломкам;
• возможные проблемы с гидравликой.

Есть мнение, что МТЗ-892 недостаточно производителен, если нужно обработать большую территорию, но по соотношению цены и качества он — один из лучших. Попадаются случаи, когда при сборке тракторов на заводе допускаются ошибки, однако это редкость и, по отзывам механизаторов, такие неполадки можно устранить собственноручно.

Обслуживание

Через каждые 10–12 часов (посменно) нужно профилактически осматривать машину на предмет появления неисправностей, уровня топлива и смазки. Особенные потребности у трактора есть только сразу после схождения с конвейера (необходимость первичной обкатки без груза) и при уборке машины, если её эксплуатация надолго прерывается. В этом случае возникает необходимость законсервировать трактор: полностью очистить, слить топливо, смазать детали. Важно, чтобы при обслуживании трактора использовались горюче-смазочные материалы только тех марок, которые указаны в инструкции по эксплуатации.

Основные неисправности — ремонт

Большинство мелких поломок опытный тракторист способен устранить на месте, не отгоняя трактор в сервисный центр. В основном неисправности связаны с некорректной эксплуатацией:

• несвоевременной заменой масел;
• отсутствием контроля за уровнем топлива;
• отсутствием контроля за износом деталей.

У МТЗ-892 «Беларус», как правило, добротная сборка и хороший запас моточасов (5000). При своевременном обслуживании и уходе он может прослужить значительно дольше.

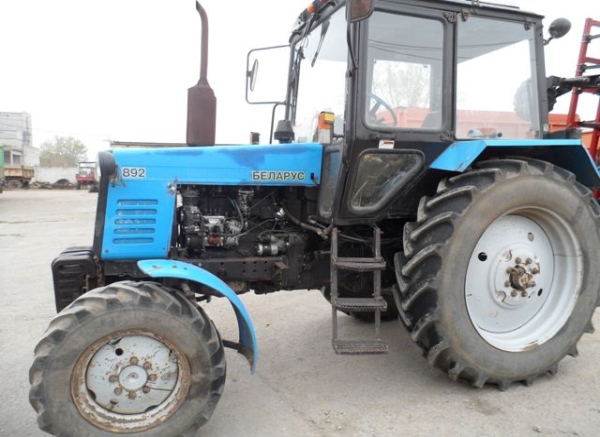

Устройство

МТЗ-892 относится к группе техники тягового класса 1,4. Имея колесную формулу 4*4, он обладает отличной проходимостью и высокой маневренностью даже в сложных дорожных условиях.

Двигатель

На тракторе установлен двигатель нового образца – дизельный четырехтактный Д-245.5 с использованием водного охлаждения и газотурбинного наддува. Он относится к моделям с прямым впрыском горючего. Работа двигателя тесно связана с системой пускового оборудования, которое включает:

• Стартер.
• Электрофакельный подогреватель для запуска при низких температурах.

Также в случаях поставки в местности с суровым климатом возможна установка специального устройства для работы от легковоспламеняющейся жидкости, находящейся в аэрозольном состоянии.

Трансмиссия

Особенности трансмиссионного оборудования характеризуются наличием:

• Коробки передач механического типа, 9-тиступенчатой с редуктором, который удваивает число передач до 18-ти передних и 4-х задних скоростей.
• Сухой однодисковой муфты сцепления.
• Пневматического привода тормозной системы.

Трансмиссионный дифференциал имеет функцию самоблокировки и использование 3-х режимов работы: с подключением либо отключением, а также авторежим, защищающий от пробуксировки.

ВАЖНО! Производителями предлагается использование дополнительной опции – установки коробки передач с классическим редуктором, позволяющей выполнять разноплановые сельхоз задачи.

Рулевое управление

Гидрообъемная рулевая трактора особо чувствительна к малейшему движению оператора – легкое и мягкое управление не требует приложения больших усилий.

Она оснащается:

• Насосом-дозатором;
• Гидроцилиндром в рулевой трапеции.

Кроме этого, сборка предполагает дополнительную установку гидромеханического усилителя.

Электрооборудование

МТЗ-892 имеет собственную генераторную установку выходной мощностью 700 Вт, позволяющей не зависеть от заряда аккумулятора. Она дополнена выпрямителем напряжения, подающим на стартер 24 В и на пользовательское контрольное оборудование в кабине.

В отличие от классики МТЗ-82, трактор модели с индексом 892 оснащен встроенными защищенными фарами, что обеспечивает их износостойкость даже в аварийных ситуациях.

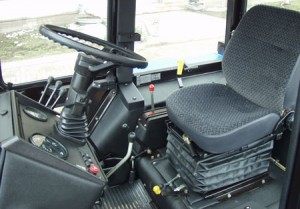

Кабина водителя

Просторная кабина построена по всем правилам и стандартам безопасности и комфорта. Удобство работы оператора определяется наличием:

• Широкого кругового обзора;
• Электрических стеклоочистителей;
• Открывающихся боковых окон;
• Крышевого люка;
• Фильтрацией воздуха на уровне доступа через вентиляторы;
• Обогревательной системы.

ИНТЕРЕСНО! Для МТЗ-892 возможен выпуск версии с кабиной, оснащенной легкодемонтируемым защитным каркасным тентом.

Дополнительная комплектация

При необходимости машина может быть оснащена:

• Пневмосистемой;
• Ходоуменьшителем;
• Буксирным устройством;
• Кронштейном с передними грузами;
• Гидрокрюком;
• Маятниковым прицепным устройством;
• Проставками для сдваивания колес;
• Сами сдвоенные колеса.

Описание и назначение

МТЗ 892 – один из самых удачных тракторов в своем классе. Машина представляет собой универсально-пропашной трактор с производительным мотором и поддержкой большого количества навесного оборудования. Данная модель до сих пор актуальна в сельском хозяйстве, и востребована в первую очередь в таких операциях, как окучивание, боронование, культивация, вспахивание, рыхление почвы, а также посев и уборка урожая, в том числе овощных, бобовых и зерновых культур. Кроме того, трактор превосходно справляется с дорожно-транспортными работами, связанными с выкапыванием и заменой канализационных труб, с уборкой проезжих частей и тротуаров от мусора и снега, а также погрузки, разгрузки и буксирования грузов и тяжелых прицепов. Исходя из того спектра задач, на которые рассчитан трактор МТЗ 892, можно сделать вывод, что данная модель стала востребованной не только в коммунальных и государственных структурах, но и среди частников – бизнесменов и предпринимателей.

Технические характеристики

Технические характеристики трактора МТЗ 892:

Особенности эксплуатации

Главным преимуществом Беларуса МТЗ-892 является возможность нормально функционировать в условиях крайне низких и крайне высоких температур. Высокая проходимость по бездорожью дает машине большое преимущество при передвижении. На трактор Беларус МТЗ-892 установлены специальные фары, которые надежно защищены от возможных повреждений.

Изготовитель опционно предлагает дополнительное оснащение трактора Беларусь сдвоенными колесами, гидравлическим крюком, пневматической системой, КПП со стандартным редуктором, приспособлением для буксировки.

Гидравлика

Раздельноагрегатная навесная система трактора имеет три пары независимых гидровыводов — две пары боковых и одну заднюю, для подсоединения гидроузлов агрегатируемых машин. Для работы с навесными почвообрабатывающими машинами гидронавесная система оснащена силовым и позиционным регуляторами. По заказу гидравлика оснащается свободным сливом для работы с гидромоторами.

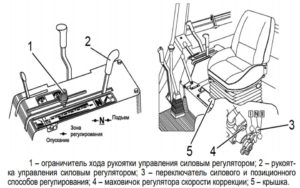

Органы управления силовым и позиционным регулятором МТЗ 892

В зависимости от комплектации на трактор могут устанавливаться трёхсекционные гидрораспределители четырёх марок:

• Р80-3/4-222,
• РП70-1221ТС,
• РП70-1221.1С,
• RS-213 BELARUS.

Управление распределителем РП70-1221.1С

Управление распределителем Р80-3/4-222

Управление распределителем RS-213 BELARUS

Схема управления джойстиковым распределителем РП70-1221ТС

Вместе с задним трёхточечным навесным устройством трактор оснащается набором тягово-сцепных устройств:

• ТСУ-2 гидрокрюк,
• ТСУ-1М маятник,
• ТСУ-1М-02 гидрокрюк + маятник,
• ТСУ-1Ж поперечина,
• ТСУ-1Ж -01 двойная поперечина

Ходовая часть

Трактор имеет колёсную формулу 4х4 с возможностью полного привода обеих мостов. Колёса трактора комплектуются шинами низкого давления следующих размеров:

Шины 11.2R42, 9.5-42 и 11.2R24 применяются для обработки свеклы при междурядьях культуры 450 мм на колее 1800 мм.

Параметры регулировки колеи трактора

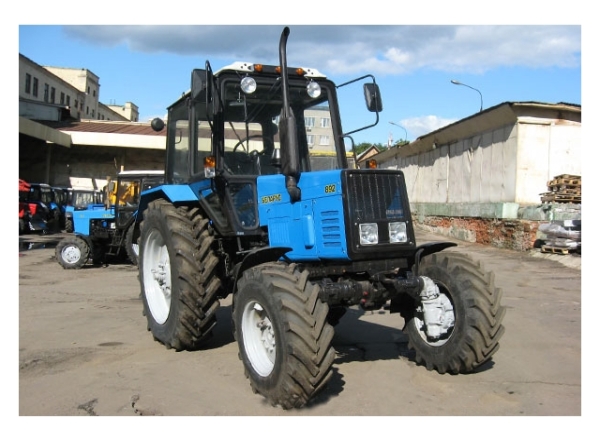

Модификации

МТЗ-892 имеет несколько модификаций, к которым относятся модели с демонтируемой кабиной, с гидромеханическим усилителем руля и другие.

Фото трактора беларус 892

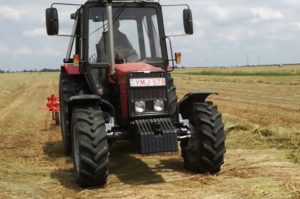

В частности, модель трактора с индексом 892.2 отличается от базовой следующими показателями:

• Усиленным передним мостом, который является ведущим и имеет балочный тип.
• Регулированием глубины обработки почвы силовым и позиционным методами.
• Вариативностью оснащения кабины по потребностям заказчика.

Аналоги

МТЗ-892 — одна из самых богато оснащённых моделей Минского завода. Ближайшими аналогами являются её предшественники: МТЗ-80 и МТЗ-82.

Конструкция

МТЗ-892 –трактор с колесной формулой 4х4.

Габаритные размеры и параметры массы

• Длина – 4,13 м x Ширина – 1,97 м x Высота – 2,85 м;
• Колёсная база – 2,45 м.
• Колея по передним колёсам – 1,42 м – 1,97 м.
• Колея по задним колесам – 1,5 – 2,1 м.
• Наименьший радиус поворота – 4,5 м.
• Дорожный просвет – 465 мм под задним мостом; 645 под передним мостом.
• Агротехнический просвет трактора под рукавами передних и задних полуосей – не менее 510 мм.
• Размеры шин передних колёс: 360/70R24; задних – 18,4R34.
• Удельное давление на грунт – 140 кПа.
• Глубина преодолеваемого брода – 85 см.
• Масса трактора в состоянии отгрузки с завода – 4,1 тонны.
• Масса эксплуатационная – 4,25 тонны.
• Масса максимально допустимая (полная) – 7 тонн.

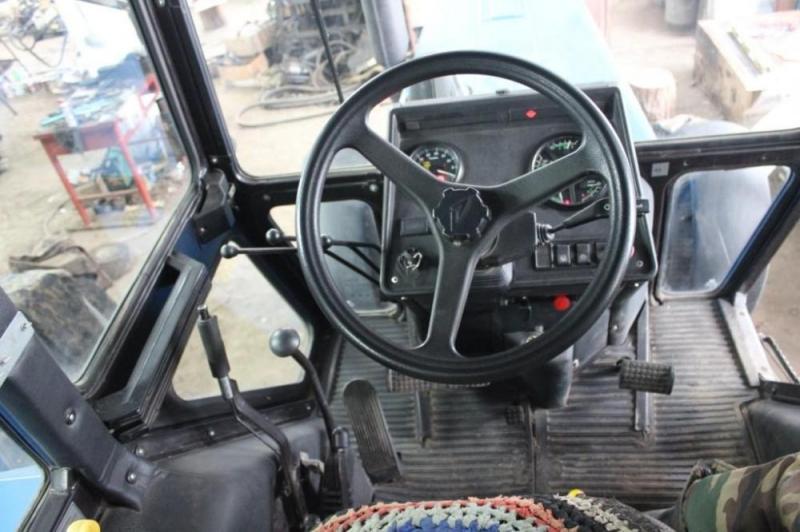

Кабина

Рабочее место механизатора на «Беларус МТЗ-892.2» сделано со стремлением соответствовать актуальным мировым стандартам комфорта и безопасности.

При проектировании кабины была использована современная технология «ROPS», предусматривающая установку жёсткого каркаса и безопасных стёкол. Это позволяет уберечь тракториста от серьёзных травм «в случае чего».

Остекление – панорамное, механизатор имеет практически идеальный обзор на все 360 градусов. Ветровое и заднее стекло оснащены дворниками-стеклоочистителями. Для работы в зимнее время имеется эффективно работающий отопитель.

В летнюю жару циркуляцию воздуха в кабине можно устроить за счёт естественной вентиляции. Для этого открываются боковые стёкла и люк в крыше кабины. Кондиционер также предусматривается, но только как дополнительная опция, по желанию заказчика и за отдельную плату.

Кресло механизатора выполнено на пружинной основе. Имеется возможность регулировки спинки в наклонной плоскости. Рулевую колонку также можно регулировать. В кабине удобно, но только одному человеку. Вдвоём здесь трудно разместиться, да и дополнительного сиденья не предусмотрено. Как вариант, производителем предлагается открытый вариант кабины с тентованным каркасом.

Двигатель

Трактор оснащается четырёхцилиндровыми турбированными дизелями Д-245.5 или по заказу Д-245.5С. Конструкция силовой установки и основные параметры поршневой группы одинаковы с дизелем Д 243. Для облегчения эклектростартерного пуска в условиях низких температур двигатель оснащён свечами накаливания.

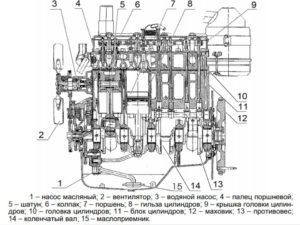

Разрез дизеля Д-245.5

Двигатель Д245.5С имеет экологический стандарт выхлопа Stage I и отличается от Д245.5 конструкцией топливного насоса, форсунок, поршней и маховика. Вследствие этого дизель имеет отличительный угол опережения и настройку параметров впрыска топлива.

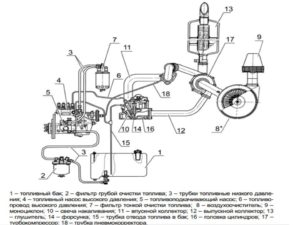

Система питания дизеля Д-245.5

Рулевое управление

Гидрообъёмное рулевое трактора получает питание рабочей жидкостью от гидробака основной гидросистемы трактора. В состав ГОРУ входит:

• шестерёнчатый насос создающий давление,
• насос-дозатор подающий давление в полости гидроцилиндра рулевой трапеции в соответствии направлению поворота,
• гидроцилиндр двухстороннего действия, осуществляющий непосредственный поворот колёс через рычаги рулевой трапеции.
