Подключение реле стартера на МТЗ 80 РС502: руководство по установке и настройке

Подключение реле стартера на МТЗ 80 РС502

Подключение реле стартера на МТЗ 80 РС502 является важным элементом, который обеспечивает надежную работу стартера и пусковую системы всего трактора. Реле стартера выполняет функцию регулятора тока, позволяя пусковому мотору работать эффективно и безопасно.

Для подключения реле стартера на МТЗ 80 РС502 необходимо провести следующие действия:

1. Определите место установки реле стартера. Обычно реле стартера располагается в моторном отсеке трактора, непосредственно рядом со стартером. Установите реле, чтобы кабели были легко доступны к стартеру и аккумулятору.
2. Отсоедините провода от аккумулятора. Для безопасной работы с электрическими компонентами всегда следует отключать питание. Отсоедините отрицательный провод от аккумулятора, чтобы избежать возможности короткого замыкания.
3. Подключите провода к реле стартера. Следуйте инструкции производителя по подключению проводов к реле стартера. Обычно требуется подключить провод от аккумулятора и провод к стартеру.
4. Проверьте правильность подключения. Убедитесь, что все провода надежно подключены и закреплены. Проверьте соединения на отсутствие рыхлости или коррозии.
5. Подсоедините отрицательный провод аккумулятора. Подсоедините отсоединенный отрицательный провод аккумулятора и убедитесь, что соединение кабеля надежно затянуто.
6. Проверьте работу системы. Заведите двигатель и убедитесь, что реле стартера правильно функционирует. Проверьте плавность запуска двигателя и устраните любые проблемы или шумы в работе пусковой системы.

После проведения всех этих шагов, подключение реле стартера на МТЗ 80 РС502 будет завершено. Это позволит обеспечить стабильную и надежную работу стартера и пусковой системы трактора.

Предохранители и реле трактора Беларус МТЗ-82.1

Электрические плавкие предохранители предназначены для защиты от перегрузок и короткого замыкания электрических цепей.
Предохранители щитка приборов с литьевой панелью

В щитке приборов с литьевой панелью смонтированы три блока плавких предохранителей электрических цепей. Для доступа к предохранителям, расположенным в щитке приборов трактора Беларус МТЗ-82.1, 80.1, 82.2, необходимо отвернуть винт и откинуть панель.

В щитке приборов с формованной панелью (устанавливается по заказу взамен щитка с литьевой панелью) смонтированы три блока плавких предохранителей электрических цепей. Для доступа к плавким предохранителям отверните два винта и откройте крышку щитка приборов.

Кроме предохранителей, расположенных в щитке приборов и показанных на рисунках, в бортовой сети тракторов Беларус МТЗ-82.1, 80.1 имеются еще предохранитель цепи заряда аккумуляторных батарей и общего питания бортовой сети трактора до запуска (номиналом 60А) и два подвесных предохранителя 8 свечей накаливания (номиналом 30А каждый).

Предохранитель расположен в блоке предохранителей. Блок предохранителей установлен на кронштейне, закрепленном на корпусе маслобака ГНС и ГОРУ (ГНС – для тракторов с ГУР) с левой стороны.

Описание устройства и его назначение

Реле стартера представляет собой электромеханическое устройство, которое используется для автоматического включения и отключения стартера внутреннего сгорания. Оно играет важную роль при запуске двигателя и обеспечивает надежное и безопасное пусковое устройство.

Основное назначение реле стартера на МТЗ 80 РС502 заключается в осуществлении запуска двигателя трактора по команде оператора. Реле работает по принципу электромагнитной силы и обеспечивает переключение высокого тока для пуска двигателя. Оно соединяет аккумуляторную батарею трактора с стартером, позволяя пропускать достаточное количество тока через него, чтобы запустить двигатель.

В процессе работы реле стартера происходит движение электрических контактов, которые обеспечивают подачу электрического тока на стартер. Когда оператор поворачивает ключ зажигания, реле срабатывает и подает питание на стартер. После того, как двигатель запускается, реле отключается и прекращает подачу тока на стартер.

Реле стартера также выполняет ряд защитных функций, таких как отключение питания при недостаточном уровне заряда аккумулятора или при попытке повторного запуска двигателя, когда он уже работает. Оно помогает предотвратить повреждение стартера и других электрических компонентов трактора.

Необходимые инструменты и материалы для подключения

Для подключения реле стартера на МТЗ 80 РС502 вам потребуются следующие инструменты:

• Ключи — для откручивания и закручивания гаек и винтов;
• Отвертки — для работы с клеммами и проводами;
• Припой и паяльная лампа — для пайки проводов;
• Электрическая изоляционная лента — для изоляции соединений;
• Мультиметр — для проверки напряжения и континуитета проводов;
• Реле стартера — устройство, которое будет управлять включением и выключением пускового двигателя;
• Набор проводов — для соединения реле стартера с другими элементами электрической системы;
• Клеммы и соединители — для надежного крепления проводов и создания соединений;
• Схема подключения — чтобы иметь представление о том, как правильно подключить реле стартера.

При подключении реле стартера рекомендуется также прочитать и внимательно изучить руководство по установке и настройке для вашей конкретной модели МТЗ 80 РС502.

Не забывайте соблюдать все меры предосторожности при работе с электрическими компонентами и следовать указаниям производителя. В случае сомнений или непонятных моментов, всегда обращайтесь за помощью к специалистам.

Что представляет собой стартер МТЗ

Бензиновые стартеры на МТЗ относятся к типу ПД-10. Когда происходит его запуск, то редукторы начинают передавать крутящий момент на силовой агрегат, раскручивая его постепенно. Преимуществом бензинового устройства является неприхотливость, возможность использовать для работы не очень качественное топливо, что вообще не сказывается на производительности.

На МТЗ-80 проводится установка и электрического устройства, питание которого осуществляется через специальный механизм, подключенный к аккумулятору. Обычно такой вид нужен для тракторов с мощными двигателями, предназначенными для выполнения длительных нагрузок и постоянной работы. Электрический требует обязательного подключения к мотору, чтобы муфта могла передать на маховик крутящий момент.

На тракторах Минского завода в основном используют СТ-142Е.

Таким образом, какой стартер лучше на МТЗ ставить, владелец трактора должен выбирать самостоятельно. Модернизация зависит от видов выполняемых работ и технических характеристик самой машины. Немаловажными являются и климатические, и погодные условия. В теплое время года или в регионах, где много солнца, нужен не очень мощный мотор. Поэтому для зимы рекомендуется использовать обычный бензиновый типа ПД-10, а летом отдают предпочтение замене его на электрический.

Подготовка техники к установке реле стартера

Перед установкой реле стартера на МТЗ 80 РС502 необходимо выполнить предварительные шаги для подготовки техники.

1. Отключение аккумуляторной батареи: прежде чем приступить к работе, необходимо отключить аккумуляторную батарею, чтобы исключить возможность случайного короткого замыкания или поражения электрическим током.

2. Очистка рабочей области: перед установкой реле стартера рекомендуется очистить рабочую область от грязи и пыли. Это позволит избежать загрязнения соединительных элементов и обеспечит качественную фиксацию реле.

3. Проверка состояния проводки: перед установкой реле стартера рекомендуется проверить состояние проводки. Если возникают проблемы с проводкой, необходимо их устранить до установки реле стартера.

4. Проверка крепежных элементов: перед установкой реле стартера рекомендуется проверить состояние и надежность крепежных элементов. Если обнаружены повреждения или ослабление крепления, необходимо заменить или закрепить их.

5. Проверка комплектации: перед установкой реле стартера рекомендуется проверить комплектацию, убедившись в наличии всех необходимых деталей и инструментов.

После выполнения указанных предварительных шагов можно приступать к установке и настройке реле стартера на МТЗ 80 РС502.

Блокирующее устройство пуска дизеля трактора МТЗ-100 и МТЗ-102

Чтобы исключить возможность пуска дизеля при включённой передаче на тракторе МТЗ-100 и МТЗ-102 устанавливается специальное блокирующее устройство [рис. 1]. Основные элементы конструкции блокирующего устройства пуска дизеля: кулачок (7), управляемый рычагом включения диапазонов (5), пробка (8), в которую помещён выключатель (6) (типа ВК-418), регулировочные шайбы (9), электропроводка, соединяющая выключатель (6) с приборами пуска.

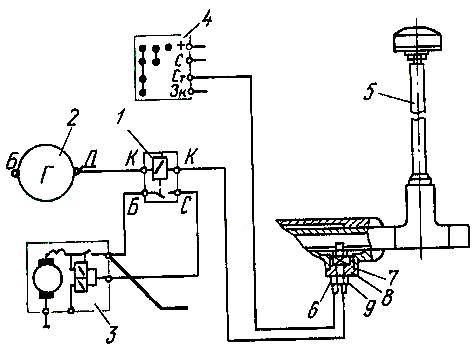

Рис. 1. Схема блокировки пуска дизеля трактора МТЗ-100 и МТЗ-102.

1) – Реле стартера;

4) – Включатель стартера;

5) – Рычаг диапазонов коробки передач;

6) – Включатель ВК-418;

9) – Регулировочная шайба.

При включении диапазона рычагом коробки передач следует повернуть кулачок (7) так, что шарик включателя через толкатель разомкнёт контакты и разорвёт цепь между промежуточным реле (1) (РС502) и тяговым реле стартера (3).

Только при установке рычага переключения диапазонов коробки передач в нейтральное положение возможен пуск дизеля.

При эксплуатации трактора МТЗ-100 и МТЗ-102 могут иметь место случаи, когда при пуске стартер не выключается вследствие нарушения регулировки, а также неисправности выключателя блокировки пуска.

Порядок проведения проверки системы блокировки:

1) – Отъединить провода от клемм включателя (6);

2) – Проверить замыкание контактов выключателя. Для этого необходимо к источнику электрической энергии (батарее) через выключатель подсоединить лампу либо прибор. Установить рычаг диапазонов (КП с переключением передач под нагрузкой) либо рычаг переключения передач (КП с синхронизаторами) поочерёдно в нейтральное положение и положения включения диапазонов либо передач. Следить за лампой либо показаниями прибора. В том случае, если в нейтральном положении лампа горит (прибор даёт показания), а при переводе в положение включения диапазонов либо передач гаснет (прибор не даёт показаний) – выключатель исправен. Если лампа не горит (прибор не даёт показаний) во всех положениях, то надлежит вывернуть выключатель и проверить его путём нажатия на шарик. Если он исправен, то требуется регулировка его положения в крышке путём удаления регулировочных прокладок до тех пор, пока контакты выключателя не замкнутся (лампа загорится либо прибор даст показания) при полном закреплении выключателя и нейтральном положении рычага и разомкнутся (лампа погаснет либо прибор не даст показаний) при переводе рычага в положение включения диапазонов либо передач;

3) – Подсоединить и закрепить провода;

4) – Пуском дизеля проверить работу системы блокировки пуска.

Подключение реле стартера к электрической схеме МТЗ 80 РС502

Подключение реле стартера к электрической схеме МТЗ 80 РС502 – это важная задача, которая позволяет обеспечить правильную и надежную работу стартера. Реле стартера является ключевым элементом стартерной системы и отвечает за передачу электрического сигнала от ключа зажигания к стартеру.

Для подключения реле стартера нужно выполнять следующие шаги:

1. Определить место для установки реле стартера.
2. Соединить провод от аккумуляторной батареи с контактом «+B» реле стартера.
3. Подключить провод от стартера к контакту «M» реле стартера.
4. Соединить провод от ключа зажигания с контактом «S» реле стартера.
5. Установить провод от контакта «IG» реле стартера к предохранителю на панели приборов.
6. Обеспечить надежное крепление реле стартера в выбранном месте.

После подключения реле стартера необходимо убедиться в правильности его работы. Для этого можно выполнить проверку, включив зажигание и нажав на педаль тормоза (для автомобилей с автоматической трансмиссией) или сцепления (для автомобилей с механической трансмиссией). Если реле стартера работает правильно, стартер будет запускаться без проблем.

Важно отметить, что подключение реле стартера к электрической схеме МТЗ 80 РС502 может различаться в зависимости от модификации техники и наличия дополнительных устройств. Поэтому перед выполнением работ рекомендуется ознакомиться с руководством по эксплуатации и электрическими схемами конкретной модели трактора.

Установка реле стартера на МТЗ 80 РС502

Установка реле стартера на трактор МТЗ 80 с двигателем РС502 является важной процедурой для обеспечения надежности запуска двигателя и защиты системы пуска от перегрузок. В этой статье будет описано руководство по установке и настройке реле стартера на МТЗ 80 РС502.

1. Первым шагом необходимо отключить питание аккумуляторной батареи и отключить провода, идущие к стартеру. Помните о безопасности и не допускайте короткого замыкания проводов.

2. Верхнюю крышку генератора снимите с помощью отвертки или гаечного ключа. После снятия крышки будет виден провод, идущий к стартеру, который нужно отсоединить от генератора.

3. Откройте крышку реле стартера и снимите ее с помощью отвертки. Проверьте состояние предохранителя и при необходимости замените его.

4. Отключите провода, идущие к стартеру, и снимите реле со старой установки. При наличии разъемов их можно пометить, чтобы потом не путаться с красным и черным проводами.

5. Установите новое реле стартера, повторяя все шаги в обратном порядке. Убедитесь, что провода подключены правильно и надежно зафиксированы.

6. После установки реле стартера необходимо проверить его работоспособность. Для этого подключите аккумуляторную батарею, поверните ключ зажигания в положение «включено» и убедитесь, что стартер активизируется без проблем.

Благодаря установке реле стартера на МТЗ 80 РС502 улучшится надежность запуска двигателя и обеспечится более стабильная работа системы пуска трактора. Установка реле стартера может быть выполнена самостоятельно, но если у вас возникнут трудности, рекомендуется обратиться к специалисту для качественной установки и настройки.

Проверка правильности подключения и настройка реле стартера

После установки реле стартера на МТЗ 80 РС502 необходимо провести проверку правильности его подключения и настроить его работу. Для этого выполните следующие действия:

1. Убедитесь, что все соединения проводов реле стартера выполнены правильно согласно схеме подключения. Перепроверьте подключение проводов к аккумуляторной батарее, стартеру и панели управления.
2. Проверьте целостность проводов и соединений. Убедитесь, что провода не повреждены или оборваны, а также что соединения надежны и не окислены.
3. Проверьте напряжение на аккумуляторной батарее. Для работы реле стартера необходимо достаточное напряжение, поэтому убедитесь, что аккумулятор заряжен и напряжение на нем не ниже заданного.
4. Настройте параметры работы реле стартера. Согласно инструкции, установите заданное напряжение и время задержки срабатывания реле.
5. Проверьте работу стартера. Запустите двигатель и убедитесь, что стартер включается и выключается в нужные моменты времени. Если возникают проблемы, проверьте настройки реле стартера и выполните необходимые корректировки.

Правильная установка и настройка реле стартера позволят вам обеспечить надежную и эффективную работу двигателя МТЗ 80 РС502 и предотвратить возможные проблемы с запуском.

Особенности работы и эксплуатации реле стартера на МТЗ 80 РС502

Реле стартера на МТЗ 80 РС502 – это важное устройство, которое применяется для управления стартером, включая и отключая его в процессе работы двигателя. Этот механизм служит для обеспечения безопасности и стабильной работы двигателя трактора.

В процессе работы реле стартера происходит автоматическое соединение и разъединение цепи пускового тока. Это позволяет достичь надежного пуска двигателя и избежать опасных ситуаций при пуске и рабочем процессе. Реле стартера также защищает аккумуляторную батарею от глубокого разряда и повреждений.

При эксплуатации реле стартера на МТЗ 80 РС502 необходимо учитывать несколько особенностей. Во-первых, следует регулярно проверять состояние проводов и контактов, чтобы избежать плохого контакта или перегрева элементов. Важно также следить за правильным подключением реле к цепи стартера и аккумулятора.

Также необходимо обратить внимание на правильную настройку реле стартера. Она включает в себя выбор оптимального тока пуска и времени задержки включения и отключения. Правильная настройка гарантирует стабильную и надежную работу реле стартера.

Для удобства и безопасности рекомендуется использовать специальные индикаторы и контрольные приборы, которые позволяют отслеживать работу реле стартера и вовремя выявлять возможные неисправности или сбои.

В целом, правильная работа и эксплуатация реле стартера на МТЗ 80 РС502 напрямую влияют на надежность и безопасность работы двигателя. Поэтому следует уделить особое внимание его установке, настройке и регулярному техническому осмотру.

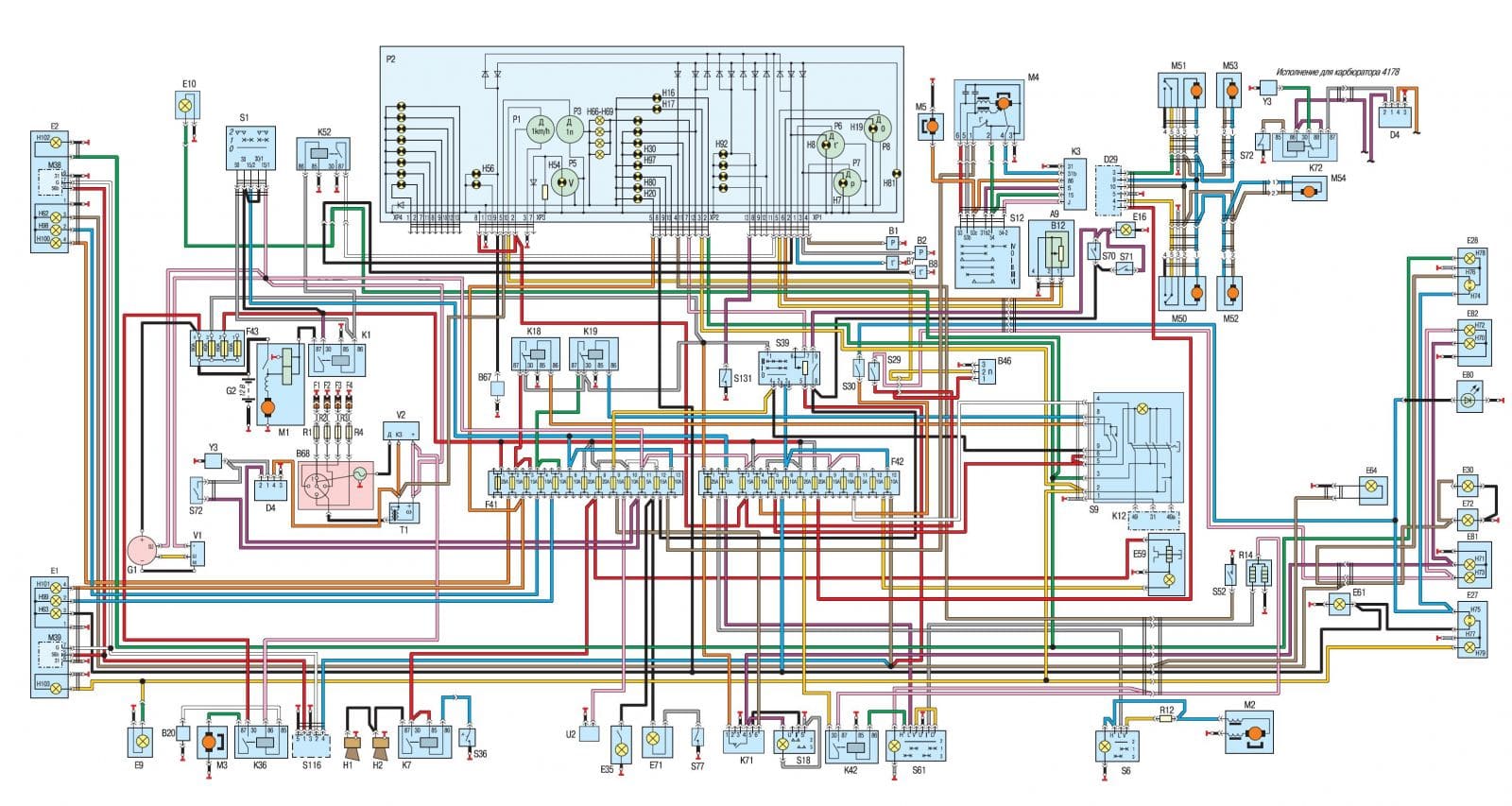

Электрооборудование МТЗ-80 с маленькой кабиной

На белорусском тракторе МТЗ-80 с задним приводом и малой кабиной установлено электрооборудование постоянного тока. Все приборы соединены «плюсами» друг к другу по схеме одним проводом, минусовые клеммы «цепляются» к массе трактора. На картинке вы видите электросхему цветную старого образца 1974 года.

Рассмотрим ее основные элементы:

• АКБ, генератор, реле-регулятор.
• Электростартер, факельный подогреватель и включатель.
• Фары: передние и задние, поворотные указатели с реле поворотов, габаритные огни, фонари стоп-сигнала, лампа освещения кабины, переключатели света.
• Электродвигатель блока кондиционирования и обогрева салона.
• Стеклоочистители и выключатели с отдельным электродвигателем.
• Измерительные приборы. Если вы не знали, как подключить амперметр к цепи, то тут он уже установлен между источником питания и генератором.

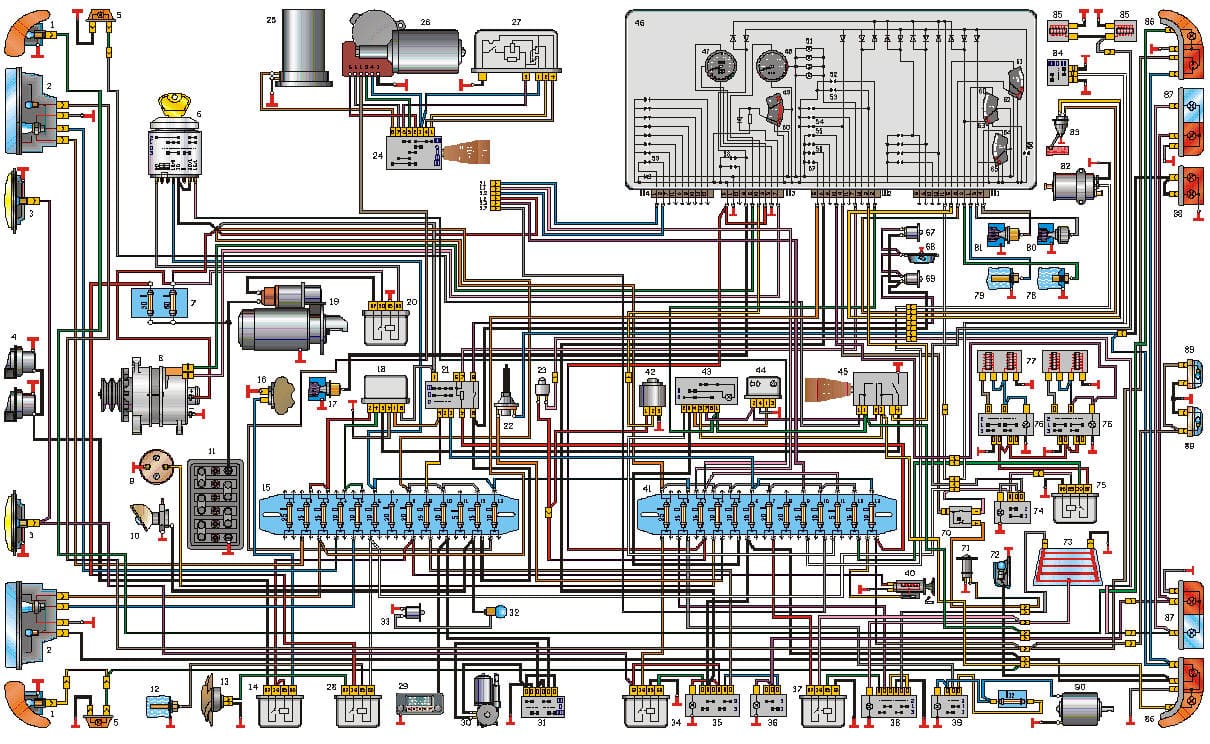

Электросхема МТЗ-82 с большой кабиной, представленная на фото, помогает пользователю понять расположение электрооборудования и кабелей, которые их соединяют. Отдельные цветные выноски расшифровывают назначение конкретного провода по цвету защитной изоляции.

Тракторы МТЗ-82 с большой кабиной нового поколения, которые стали выпускаться с 2010 года, имеют некоторые дополнения в электросхеме: цепь для подключения радио с возможностью включения при неработающем двигателе, а также кондиционер с компрессором.

Рекомендации по обслуживанию и уходу за реле стартера

Для обеспечения надежной работы реле стартера на МТЗ 80 РС502 рекомендуется выполнять регулярное обслуживание и проводить необходимые процедуры по уходу за устройством. Вот несколько рекомендаций:

• Очищение и контроль контактов: Регулярно проверяйте состояние контактов реле стартера и очищайте их от пыли, грязи или накопления окислов. Для очистки контактов используйте специальные средства или алкоголь.
• Проверка электромагнита: Регулярно проверяйте состояние электромагнитной катушки реле стартера. Убедитесь, что она надежно закреплена и отсутствуют замыкания или обрывы проводов.
• Замена изношенных деталей: В случае обнаружения износа или повреждений деталей реле стартера, рекомендуется немедленно заменить их новыми оригинальными запчастями.
• Контроль нагрузки: Определите оптимальную нагрузку для реле стартера и следите за ее соблюдением. Избегайте перегрузки и не допускайте работу устройства в условиях, превышающих его технические возможности.

Выполняя эти простые рекомендации, вы продлите срок службы реле стартера и обеспечите его надежную работу на МТЗ 80 РС502. Помните, что регулярное обслуживание и уход за устройствами является залогом их эффективной и безотказной работы.
