Плунжерный насос для вакуума — как работает, производительность, особенности устройства, как обслуживать и ремонтировать

Вакуумный насос плунжерный – корпус, механизм работы

Вакуумный плунжерный насос состоит из нескольких элементов, заключенных в прочный металлический корпус. Все движущиеся детали находятся в рабочей камере цилиндрической формы.

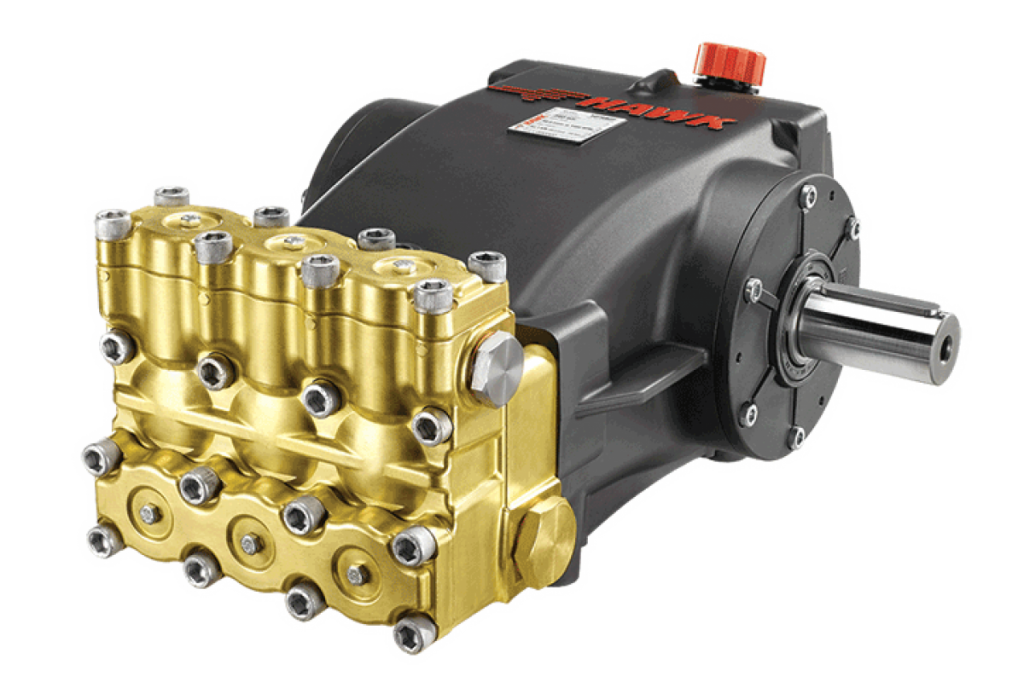

Вакуумный насос плунжерный – корпус, механизм работы

Принцип работы такого аппарата основан на вращении эксцентрика, который помещен в обойму. Вращение такое же, как и у барабана в аппаратах пластинчато-статорного типа. Обойма, в которой находится эксцентрик, является цилиндром с отходящей вверх частью в форме параллелепипеда с отверстиями в одной из боковых сторон.

Поршень прижимается к стенкам камеры. Эксцентрик, вращаясь, обеспечивает его движение не только в золотнике вверх и вниз, но и вправо, влево. За счет такого движения обеспечивается и поступление газа через впускное отверстие, и его выброс через выпускной клапан.

Устройство плунжерного насоса может дополняться камерой с технической жидкостью – в моделях с масляным уплотнением. Также производятся модели с термосепарацией, агрегаты для эксплуатации в сложных условиях.

Масляный насос плунжерный оборудован циркуляционной смазочной системой. За счет использования масляного уплотнения достигается большая эффективность оборудования, уменьшается износ его деталей. Техническая жидкость циркулирует в системе, часть масла, вышедшего из выхлопного клапана вместе с газом, собирается в специальный бак. После очистки от воды жидкость снова пригодна к использованию.

Более совершенным технологически является масляный аппарат плунжерного типа с термосепарацией. В таких агрегатах выходящая вместе с газом техническая жидкость попадает в сепаратор с подогревом. Это устройство нагревает водно-масляную смесь, и за счет разных точек кипения жидкости разделяются на две фракции. Таким образом масло полностью очищается от капель воды, и уже в этом виде попадает в резервуар для охлаждения. Оттуда – снова в камеру прибора. Такое устройство и принцип действия плунжерного насоса особенно эффективно при заборе газа с высоким содержанием водяных паров или паров растворителей.

Для агрегатов с повышенной быстротой действия предусматривается дополнительное водяное охлаждение – проточная вода омывает корпус устройства, эффективно отводя избыточное тепло.

В чем отличие плунжерного механизма от поршневого:

• поверхность плунжера не имеет канавок по уплотнители, как поршень;
• так как плунжер погоняют под размер цилиндра, достигается минимальный зазор между ними, чего нет в поршневых установках;
• уплотнения в плунжерных устройствах расположены на внутренних стенках цилиндра;
• поршень имеет менее удлиненную форму;
• давление на выходе плунжерного агрегата выше в 2-2,5 раза.

Подключение

• Обеспечить нормальное всасывание гидронасоса.
• Как минимум, использовать шланг на один размер больше, чем входной порт.
• Насос будет работать лучше, давление на входе которого не превышает максимального рекомендованного данной спецификацией значения.
• Каждый гидронасос предназначен для всасывания (вакуум) входа условия, однако оптимальная производительность достигается при подаче рабочей жидкости на вход под давлением.
• Насосы не предназначены для сухого хода.
• В случае неправильного подключения возможны сильные вибрации, шум, кавитация, что приведет к поломке и необходимости ремонта и долговременного простоя оборудования.
• Температура выше 120 ° F допустима. Необходимо повысить давление на входе на 1PSI за каждый градус F более 120 ° F.

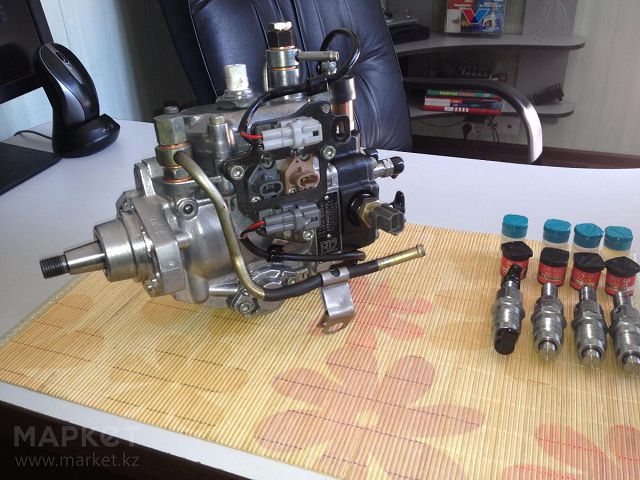

Разборка и устранение утечек

Ниже описывается последовательность действий при самостоятельном ремонте ТНВД. На работающем двигателе отсоединяют тягу, соединяющую педаль газа с рычагом, регулирующим подачу топлива. После чего вручную покачивают рычаг в радиальном направлении, стараясь растянуть возвратную пружину.

Если через кольцевую щель не наблюдается просачивания солярки, значит, уплотнение не изношено. В противном случае требуется восстановительный ремонт сопряжения.

Пока насос еще не снят с двигателя, убеждаются в исправности электромагнитного клапана отключения подачи топлива. Если двигатель пускается и глушится при повороте ключа — клапан исправен. Как поступать в ситуации, когда этот компонент отказывает во время движения, будет рассказано несколько ниже.

Теперь же остается переходить к разборке насоса. Перед тем как отсоединять от агрегата топливные магистрали и электроподводку, необходимо протереть его корпус и соединения смоченной в солярке ветошью, после чего вытереть насухо, чтобы исключить попадание грязи в топливную систему. Снятый насос еще раз промыть, после чего снять крышку и слить с него топливо.

В первую очередь нужно разобрать привод регулировки подачи горючего и произвести ревизию уплотнений, а также оценить степень износа сопряженных деталей. Уплотнительные кольца обязательно меняют. Для этой цели необходимо купить ремкомплект для ремонтируемого прибора.

Что касается изношенных деталей, есть два способа отреставрировать их: восстановить изношенную ось с помощью хромирования, или выточить и поставить в корпус ремонтную бронзовую втулку. Корпус перед этим придется расточить.

Напорная линия

Все насосы должны иметь комплект предохранительной гидроаппаратуры, такие как клапан разгрузочный или регулятор давления, что позволит предохранить агрегат в случае засорения или возникновении поломки в гидросистеме.

Не используйте дозирующие клапаны и шаровые краны в качестве первичного устройства управления ВВбр.

НЕ используйте регулирующее устройство с возможностью выбора давлением, превышающим максимальное давление гидронасоса.

Откройте все клапаны перед запуском системы, чтобы избежать скачка избыточного давления и тяжелых повреждений системы, что приведет к поломке.

Установите гаситель пульсаций в виде шланга или аккумулятора в нагнетательную гидролинию как можно ближе к насосу. Убедитесь, что гаситель пульсаций точно соответствует величинам давления и расходу пульсаций в системе.

Надежный манометр должен быть установлен рядом с выпускным отверстием высокого давления в коллекторе. Это крайне важно для регулировки давления регулирующих устройств, а также для правильного определения размеров сопла или ограничения orifce.Насос рассчитан на максимальное давление — это давление на напорном коллекторе.

Используйте тефлоновую ленту или нить герметик трубной резьбой для резьбовых соединений.

Нюансы конструкции

Любой описываемый насос является достаточно объемным аппаратом. Неважно, импортная модель или отечественная. Рабочие детали двигаются возвратно-поступательным путем.

Алгоритм работы деталей движения:

1. Во внутреннем строении камеры находятся всасывающий и напорный клапаны. Также располагается цилиндр, который задействует плунжер.
2. Перемещение последнего при работе происходит аксильно.
3. Внутренняя камера подсоединяется к заборному и выходному трубопроводу.
4. Рабочий процесс заключается в полном повороте кривошипа. Этого периода хватает для захвата плунжером порции воды из всасывающего трубопровода и направления жидкости в напорную трубу.

Количество жидкости, которую может прокачать насос, зависит от размера плунжера и его хода. Есть приборы высокого давления, которые используют принцип двустороннего действия. При работе они задействуют сразу две части цилиндра. Полуоборота коленвала хватает для забора и опрыскивания жидкости одновременно с движением плунжера в одну сторону. А при полном обороте коленвала происходит сразу два процесса, но в разных направлениях.

Двусторонняя конструкция подразумевает двукратное увеличение подачи воды, что отличает эту модель от односторонней. Кроме того, работа двустороннего агрегата обеспечивает равномерный поток.

Прибор с высокой шкалой давления обойдется достаточно дорого. Высокая стоимость обусловлена точностью изготовления деталей. При подгонке деталей зазоры составляют несколько микрон. На поверхности штока должна быть обеспечена минимальная шероховатость. Для твердости покрытия шток закаляется в печах ТВЧ. Центральная часть более мягкая и обеспечивает изделию пластичность.

Создание высокого давления плунжерным аппаратом

Принцип работы плунжерного аппарата прост и эффективен. Каким образом создается высокое давление после включения оборудования: с исходного положения в верхней точке плунжер перемещается вниз. Начинается период всасывания – при нахождении плунжера в нижней точке камеры для откачки между ним и корпусом образуется разряжение. В эту же часть камеры попадает полый хвостовик с заборными отверстиями – так откачиваемый газ попадает в зону разряжения. Плунжер продолжает движение, объем зоны уменьшается, что приводит к сжатию газа. Далее сжатая среда выводится из камеры через выпускной клапан.

Создание высокого давления плунжерным аппаратом

Плунжерные приборы высокого давления российского производства выпускаются с одной или двумя рабочими камерами. При этом две камеры есть у всех модификаций, но в однокамерных процессы происходят одинаково, сразу в двух камерах, и откачка газа проводится сразу из входного патрубка.

В двухкамерных вариациях газ проходит через камеры последовательно, что позволяет получить более глубокий вакуум. Также эти устройства менее чувствительны к составу используемого масла, что позволяет использовать их в газовых средах с высоким содержанием водяных паров.

Но однокамерные модели более производительны, их система смазки более стабильна при высоком входном давлении.

Тем не менее, принцип работы плунжерного насоса остается неизменным, несмотря на особенности модели.

Тем, как работает плунжерный насос, особенностями его механизма обусловлены основные преимущества:

• длительный срок эксплуатации;
• надежность и прочность конструкции;
• экономное энергопотребление;
• высокий КПД;
• низкий шум, вибрация;
• большой выбор моделей сухих, масляных;
• высокая мощность и эффективность.

Рассматривая достоинства и недостатки плунжерных насосов, отмечают один минус таких агрегатов: повышенную пульсацию, вследствие которой периодически снижаются технические показатели установки. Но этот недостаток устранится перераспределением поршней – устройство и принцип работы оборудования это допускает. Относительным недостатком является невозможность функционирования плунжерных устройств с агрессивными, отравляющими, взрывоопасными газами, веществами, химически активными к черным металлам или техническому маслу.

Тем не менее, сфера применения агрегатов широка. Преимущественно, их используют в химической, нефтехимической промышленности, металлургии. Такие механизмы востребованы при производстве пленок, электровакуумных приборов, трансформаторов, сублимированных пищевых продуктов, фармацевтических препаратов, строительных материалов.

Аксиальный плунжерный насос

Надо отметить, что аксиальный плунжерный насос часто называют аксиально-поршневым. Два этих термина описывают один и тот же механизм. Аксиальный указывает на то, что цилиндры расположены вдоль оси бока цилиндров.

Упорный диск — 1 вращается на оси — 2, которая находится под углом к оси блока цилиндров. Сферическая головка шатуна — 3 соединена с упорным диском. Когда диск вращается, шатуны — 4, следуя за головкой — 3, выдвигают и задвигают поршня (плунжеры) — 6, что приводит к всасыванию и нагнетанию воды через отверстия золотника распределителя — 7. Количество поршней бывает от 5 до 9.

У некоторых насосов угол γ можно менять произвольно. Соответственно меняется производительность насоса. Чем он больше, тем больше производительность. Угол оси упорного круга к оси блока не может быть больше 45 градусов.

На схеме показан насос у которого ведущий вал вращает упорный диск. Блок цилиндров неподвижен. Также применяют аксиально-плунжерные насосы, у которых крутиться блок цилиндров, а упорных диск неподвижен.

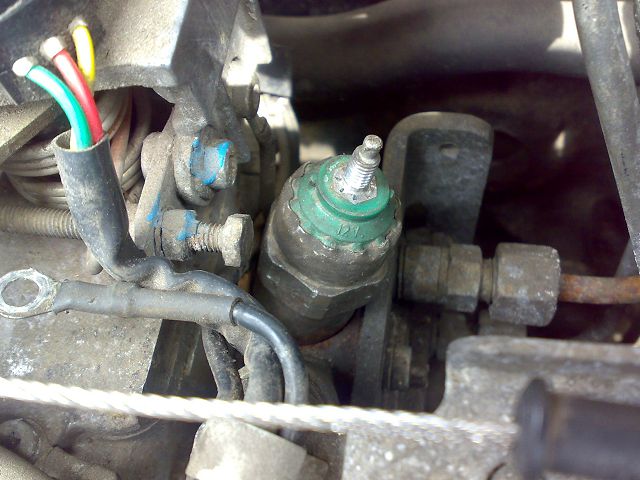

Аварийный ремонт электромагнитного клапана

Как было обещано выше, несколько слов о том, что делать, если откажет в пути электромагнитный клапан отключения топлива. В этом случае двигатель внезапно остановится. Правда, причин этому может быть несколько. Чтобы отбросить версию неисправности электроклапана, его необходимо исключить из работы, поскольку в нормальном режиме он всегда открыт.

Для этого нужно снять питающий провод, изолировать его от массы, после чего вывернуть клапан, удалить из него наконечник с пружиной и поставить устройство обратно. Если двигатель все равно не заведется, причина, очевидно, — в чем-то другом. Если же мотор запустится, нужно искать неисправность в клапане.

Чтобы делать это не в дороге, нужно сначала добраться до дома. Правда глушить двигатель потом придется грубо, но просто: поставить машину на ручник, включить повышенную передачу и отпустить педаль сцепления.

А затем уже приступать к ремонту. Сначала следует проверить, — не сгорела ли обмотка электромагнита. Для этого соединяют клапан с плюсом аккумулятора с помощью отрезка исправного провода, после чего пытаются завести двигатель. Если он заводится, значит, сгорела обмотка. В противном случае ищут место утечки напряжения с подводящего провода.

Обслуживание

• Проверьте герметичность соединений трубопровода всасывания до запуска гидронасоса.
• Проверьте качество и уровень масла в баке. Добавьте масло, если низкий уровень и замените масло, если оно выглядит старым или молочным. (Arimitsu Нефть P / N 30103). Использование старого масла приведет к поломке и последующему ремонту гидронасоса.
• Для недопущения утечек из коллектора и картера следите за изменением уплотнения по мере необходимости или в соответствии с запланированными интервалами обслуживания.
• Чистите входной фильтр по мере необходимости.
• Проверьте форсунки не износ или повреждений. Сопла создают давление, поэтому износ сопла приведет к снижению производительности. • Изношенные или поврежденные сопла насоса должны быть заменены перед использованием.
• Убедитесь, что разгрузочные регуляторы являются регулируемыми и находятся в рабочем состоянии.
• Осмотрите шланги и соединения на предмет повреждений, при необходимости отремонтируйте или замените.
• Проверьте ремни на предмет износа или повреждения.

Внешние проявления топливной недостаточности

Какие могут быть признаки неисправности топливного насоса? Как было сказано в начале статьи, основными причинами потери работоспособности ТНВД являются износ трущихся поверхностей и низкое качество топлива. Здесь можно уточнить, что под низким качеством солярки следует подразумевать и попадание в топливо воды. Ниже перечисляются внешние симптомы неблагополучной работы топливного насоса:

• Затруднен пуск двигателя — скорее всего, наступил износ плунжерной пары (или пар), и насос не развивает нужного давления. Проверяется простым способом. Нужно положить на ТНВД тряпку, полить ее холодной водой и выждать несколько минут. После чего повторить попытку. Если двигатель заведется, значит, причина действительно в износе. При охлаждении происходит уменьшение зазоров в сопряжении и повышается вязкость топлива, в результате чего насос обеспечивает необходимое давление.
• Потеря мощности. Из-за увеличившихся зазоров снижается давление впрыска, ухудшается работа всережимного регулятора оборотов.
• Перегрев двигателя. Причинами могут быть неправильная работа автомата опережения впрыска. В этом случае нельзя откладывать ремонт ТНВД «на потом».
• Растущий «аппетит» силового агрегата. Вызывается утечками топлива, износом плунжерных сопряжений, неправильным углом опережения впрыска.
• Жесткая работа мотора, которая может быть следствием чересчур раннего момента впрыска и неравномерностью подачи солярки в разные цилиндры. Правда последнее на распределительных ТНВД практически невозможно, так что, скорее всего, дело в форсунках.
• Черный выхлоп из выпускной трубы. Причина может быть в слишком позднем угле впрыска горючего.

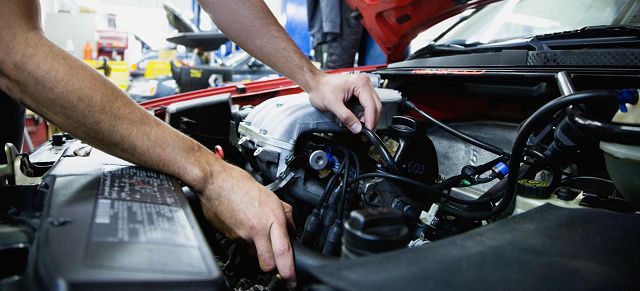

Если есть уверенность в своих силах

При наличии перечисленных выше признаков необходимо подумать о ремонте топливного нагнетателя. Ниже рассматривается, как устранить некоторые неисправности аксиального ТНВД распределительного типа своими руками.

Следует оговориться, что прежде чем браться за эту работу, следует изучить устройство ремонтируемого агрегата, выяснить — какие могут понадобиться инструменты, потому что в некоторых случаях не обойтись без специальной оснастки, съемника, например.

Также следует приготовить фотоаппарат, чтобы фиксировать каждый этап разборки. В противном случае можно забыть — где находились те или иные детали. Для разборки необходимо приготовить подходящий стол и покрыть его чистой тканью или хотя бы листом белой бумаги. На полу не должно быть мусора, иначе случайно упавшую деталь можно и не найти.

Итак, что может самостоятельно сделать автолюбитель, не имеющий специальной квалификации?

1. устранить утечку топлива из корпуса насоса;
2. проверить исправность электромагнитного клапана;
3. проверить плунжерный механизм подачи горючего;
4. проверить автоматический регулятор частоты вращения;
5. очистить фильтрующие сетки;
6. проверить давление, развиваемое прибором;
7. отрегулировать автомат опережения впрыска.

Виды плунжерных насосов

Главное преимущество плунжерных насосов перед поршневыми – точность изготовления наружного диаметра цилиндра намного выше точности изготовления внутреннего диаметра. Допуски на плунжер достигают 2 – 3 мкм. Благодаря таким минимальным зазорам достигается большое давление и высокое КПД, намного больше, чем у поршневых насосов.

В зависимости от компоновки главных деталей плунжерные насосы бывают:

• одноцилиндровые;
• многоцилиндровые;
• вертикальные;
• горизонтальные;
• с постоянной производительностью;
• с переменной производительностью;
• ручные;
• автоматические.

Плунжерные насосы – агрегаты высокого давления. Поэтому они не нашли применения в быту. Простота изготовления делает их надежными механизмами, которые широко применяются в различных сферах народного хозяйства:

1. В нефтяной промышленности (станки качалки, буровые насосы и другие).
2. В химической промышленности, для перекачки химрастворов.
3. В энергетике – приводы парогенераторов, насосы в АЭС.
4. В машиностроении – для обеспечения давления в гидроприводах.
5. В автомойках – для создания сильного напора воды.
6. В коммунальном хозяйстве – в гидравлических сетях.
7. В пищевой промышленности – для систем обратного осмоса.

Сборка и регулировка оборотов

Когда агрегат будет собран, нужно залить его соляркой, проворачивая вручную приводной валик, после чего можно устанавливать на место и подсоединять топливопроводы, шланги и электропроводку системы управления.

После того как мотор будет заведен, следует убедиться в правильности работы автомата опережения впрыска горючего, в зависимости от давления в полости низконапорного лопастного насоса. На этом блоке имеется свой регулятор холостых оборотов. При необходимости регулируют этот параметр, завинчивая или вывинчивая регулировочный винт.

Перед выполнением этой процедуры рекомендуется запомнить положение винта, сосчитав количество выступающих из контргайки витков резьбы, чтобы, в крайнем случае, вернуться к исходной настройке. В мануале на двигатель указывается требуемое количество оборотов на холостом ходу двигателя. Обычно они понижаются с 1100 оборотов после запуска до 750 — после прогрева дизеля с механической коробкой, и до 850 — на двигателе с автоматом.

Принцип работы насоса

Главной деталью, которая обеспечивает работу агрегата, является плунжер. Он имеет форму стержня (штока). Задача элемента заключается в осевом перемещении вокруг цилиндра. Движение начинается за счет электропривода, который раскручивает коленвал, а его рабочий орган упирается в торец плунжера. Чем точнее сходятся стержень и отверстие, тем лучше герметичность узла.

Принцип работы плунжерного прибора:

1. Сначала стержень двигается в обратном направлении от камеры. В итоге образуется разрежение и открывается впускной клапан. Но выпускной в таком случае закрытый.
2. Необходимое количество жидкости поступает из заборной трубы. Шток уже достигает крайней точки и начинает обратное движение.
3. Давление в рабочей камере нарастает и блокирует впускной клапан, открывая выпускной. Жидкость выходит из камеры. Процесс повторяется.

При работе агрегата высокого давления возникают вибрации и пульсации. А это отражается на долговечности и качестве эксплуатации насоса. Но побочные эффекты можно снизить, если задействовать сразу несколько плунжеров.

На кривошип могут установить 3 устройства, которые находятся на одинаковом расстоянии друг от друга. Также позитивная реакция наблюдается, если использовать 2 штока в двусторонних агрегатах.

Производительность промышленных установок намного больше. Так, приборы отличаются мощностью 800 кВт, при этом давление составляет 3500 Бар. Бытовые насосы имеют давление 3-20 Бар.

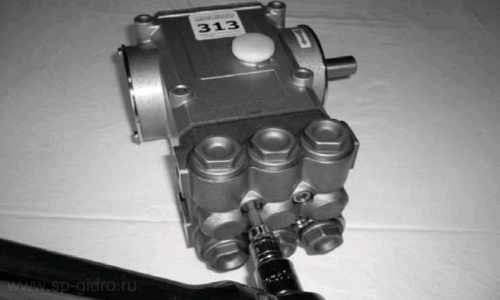

Ремонт силовой части насоса

1. Удалить центральные болты (6 мм).

2. Осторожно потяните сборку коллектора от картера. Во время разборки будьте осторожны, чтобы избежать повреждении плунжеров. Вращение коленчатого вала может помочь в отделение картера.

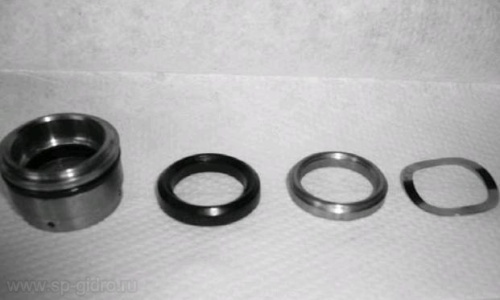

3. Переверните коллектор. Удалите фиксатор в сборе, V — образный сальник, распорку и разбрасыватель. Проверьте уплотнение отверстия на износ, и при необходимости замените.

4. Удалить вакуумное уплотнение с внутренней стороны фиксатора уплотнения с пластиковой направляющей, чтобы не поцарапать поверхность латуни. Проверьте на наличие повреждений.

5. Вставьте распорку и разбрасыватель в корпус камеры коллектора. Установите новое уплотнение вакуума сжимая и вдавливая во внутрь канавки уплотнения фиксатор. Не забудьте установить вакуумные уплотнения с «V»- канавкой.

6. Заменить уплотнение фиксатора уплотнительное кольцо (входит в PN30114) вокруг за пределами фиксатора уплотнения.

7. Слегка смажьте уплотнение отверстие и вставить фиксатор уплотнения.

8. Слегка смажьте плунжера и осторожно сдвиньте коллектор до его соприкосновения с корпусом картером. Замените 4 центральных болта и заверните с моментом 18 фунтов.

Ремонт силовой части гидронасоса завершен.

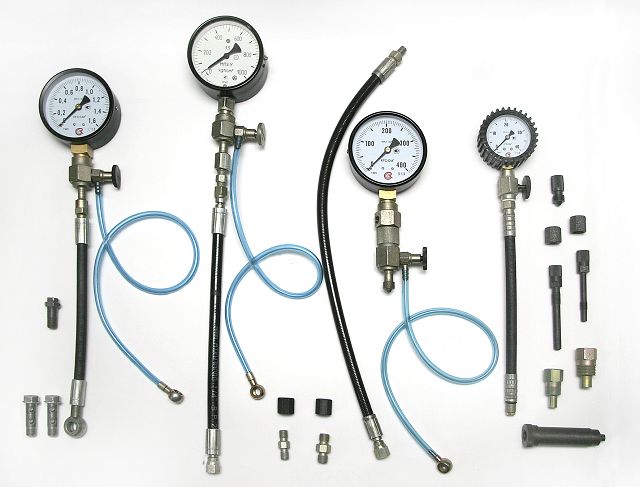

Проверка давления

В заключение проверяют давление в напорной магистрали, что является косвенной проверкой состояния плунжерной пары. Для этой цели понадобится манометр, рассчитанный на давление до 350 бар, соединительный шланг для подключения к насосу и переходник, включающий в себя стравливающий клапан.

В качестве измерительного прибора подойдет манометр ТАД-01А или более старый — КИ-4802. Если переходника в продаже не найдется, придется изготовить его самостоятельно.

Конечно, необходимо принимать во внимание размеры присоединительной резьбы, и куда планируется вворачивать соединительный шланг. Для измерения прибор подключают к центральному отверстию распределительного блока или к одному из напорных штуцеров.

После присоединения манометра к ТНВД проворачивают вал насоса с помощью стартера и фиксируют показание стрелочного индикатора. Если прибор показывает больше 250 атмосфер — это нормально (при работающем двигателе давление будет выше).

Производители плунжерных насосов

Вакуумное оборудование плунжерного типа выпускают многие российские и зарубежные компании. Среди зарубежных изготовителей лидерами считаются:

• Osaka Vacuum (Япония);
• Edwards (Великобритания);
• Becker (Германия);
• Atlas Copco (Швеция);
• Leybold (Германия);
• Ulvac (Япония);
• DVE (КНР);
• EVP (КНР).

Техника этих производителей соответствует мировым стандартам в плане качества, экономичности энергопотребления и эффективности действия. Большой выбор оборудования позволяет выбрать модель, наиболее отвечающую потребностям предприятия.

Но и российские плунжерные аппараты по своим параметрам и характеристикам не уступают зарубежным. Среди отечественных брендов лучше всего себя зарекомендовали такие:

• ERSTEVAK (серия аппаратов АВЗК);
• Intech (серия АВЗМ);
• Гидромаш (модели АВЗ);
• Гидромех (АВПЗ);
• ЗАПСИБПРОММАШ (аппарат плунжерный НТП-727А).

Оборудование российских поставщиков адаптировано для применения на отечественных предприятиях – это его главное преимущество. К другим достоинствам относят более удобную сборку, монтаж и обслуживание агрегатов, эргономичную конструкцию, неприхотливость к условиям эксплуатации. Расчет оборудования проводится проще, требуется меньше времени на поставку запчастей и расходников.

Инструкция по ремонту плунжерного насоса

Оптимальные характеристики насоса обеспечиваются правильным выбором рабочей жидкости и будут достигнуты только при его правильном применении, установке и эксплуатации присоединяемой гидроарматуре. Поэтому во избежание возникновения необходимости ремонта четко следуйте инструкциям по пуску и эксплуатации гидросистемы.

Выбор приводного двигателя

Мощность приводного двигателя должна соответствовать номинальной мощности гидронасоса при номинальном рабочем давлении. Потери примерно на 5%. При расчетах также необходимо учесть потери напора рабочей жидкости в гидролиниях и местных сопротивлениях.

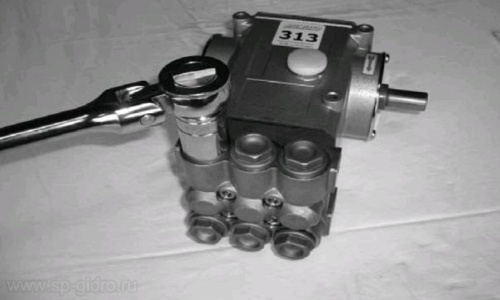

Ремонт клапанного узла насоса

 При ремонте клапаны можно извлекать при разборке всего агрегата, или же не разбирая силовой части вынуть их из картера. Это легче, т.к. насос остается в сборе.

 Удалите шестигранные колпачки клапанов (24 мм).

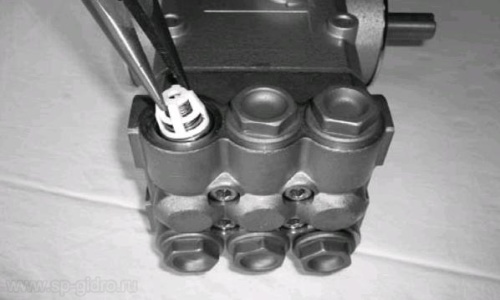

 Ухватите клапан острогубцами, взявшись за верхнюю часть белой клетки клапана. Удалите клапан вместе с уплотнительным кольцом из камеры клапана внутри коллектора.

 Проверьте клапаны насоса на наличие повреждений, таких как заусенки, царапины или сломанные детали. Проверьте наличие посторонних предметов, таких как грязь и пластмассовые или металлические объекты, которые могут попасть в клапанные пружины или между диском клапана и седлом клапана. Если седла повреждены или изношены, замените Valve Kit (PN30108). (3 клапанами на комплект)

 Смажьте новые седла клапана, уплотнительное кольцо и установите клапан в камеры в коллекторе. Установить новый клапан в камеру и нажмите несильно на уплотнительное кольцо. Установите шестигранные крышки клапанов с крутящим моментом до 40 кг футов.

 Прокрутите коленчатый вал с минимальным усилием от руки.

Ремонт клапанного узла завершен. Проверить / добавить моторное масло до нужного уровня на щупе до запуска насоса (PN30103).

Монтаж и запуск насоса

Выберите уровень горизонтальной поверхности, что позволит получить доступ для технического обслуживания и ремонта насоса. Поверхность должна быть в состоянии выдерживать вибрации и быть достаточно прочной, чтобы поддерживать насос. Используйте гибкие шланги для подачи и слива из корпуса чтобы свести к минимуму возможные напряжения системы. Никогда не подключайте жесткие трубопроводы к сливному отверстию из корпуса насоса. Убедитесь, что коленчатый вал и вал приводного двигателя параллельны и установленные шкивы находятся в прямой линии. Неправильное присоединение приведет к потере производительности гидроагрегата и преждевременному выходу из строя ремня, и может привести к ремонту гидронасоса и / или двигателя.

Ремень шкива должен выбираться исходя из мощности приводного двигателя. Применяйте рекомендованные спецификацией ремни. Не перетягивайте ремень.

Вал насоса должен легко вращаться от руки, подшипники не нагружены.

Защитите агрегат от влажности, грязи, тепла, воды и химической коррозии.

Необходимо, чтобы масло в картере было на необходимом уровне. Не запускать насос без масла в картере. Замену масла проводить по следующему графику — первая замена после 30 часов работы, затем каждые 500 часов или 1 раз в год. Если насос работает в тяжелых условиях (продолжительная непрерывная работа, повышенная температура окружающей среды и т.д.) масло необходимо менять чаще.

Описание плунжера и его особенности

При работе с высокими показателями давления часто приобретают погружные приборы плунжерного типа. Оборудование создает необходимое давление в системе водопровода.

Плунжер способен работать не только с водой, но и с любыми другими жидкостями. Главное, чтобы они отличались низкой вязкостью и не имели возможности взаимодействовать с металлическими деталями устройства. Работа прибора основана на дозировке. Плунжерный агрегат может быть ручным или автоматическим. Дозировочный перекачивает жидкость благодаря высокому давлению.

Плунжер может работать как с водой, так и с другими жидкостями

Если заранее изучить конструкцию и суть работы, то ремонт не вызовет сложностей. Автоматический плунжер относится к нефтепромышленному и буровому оборудованию. Но ручной агрегат можно использовать для перекачки воды или другой жидкости.

Особенности плунжерного прибора:

1. В нагнетателе поддерживается максимально высокие показатели давления;
2. Вакуумный плунжер может выполнить перекачку вязких жидкостей и материал с абразивными частицами;
3. Можно смело использовать в полевых условиях.

Аксильно-плунжерные насосы обладают поршневым принципом работы. Но конструкция рабочего инструмента имеет отличительные черты. Гидравлический насос вместо поршня имеет плунжер в форме пустотелого цилиндра. Он двигается в уплотняющем сальнике, но не соприкасается с рабочей камерой. Но гидравлические характеристики у насоса и аксильно-плунжерных изделий похожи. Легче использовать и ремонтировать плунжерное оборудование, так как оно имеет меньше быстро изнашиваемых деталей.

Благодаря хорошим эксплуатационным свойствам такие насосы широко используются на обогатительных и химических фабриках, а также в ряде узкоспециализированных сфер.

Сейчас автоматические плунжерные приборы все реже можно встретить в водопроводной и канализационной сети. Но ручной агрегат используют в небольших скважинах для поднятия воды. Аксильно-плунжерный агрегат для вязких жидкостей может применяться в качестве дозатора в быту.
