Передний мост МТЗ-82: устройство и обслуживание

Вертикальный вал ПВМ

Устройство редуктора МТЗ-82

Вертикальный вал обеспечивает обороты шестерни, соединяясь с ней шлицевым хвостовиком. Эта конструкция, по утверждению специалистов, способна генерировать большие обороты. Толщина вала в его нижнем конце – 45 мм. Фланец модели предусматривает регулировочный переходник. Стакан подбирается небольшого размера. Уплотнитель под основанием вала не используется. В верхней части детали конструкцией предусмотрена накладка.

Если возникла необходимость самостоятельно снять вал, его можно отсоединить без съема редуктора, используя винтовой ключ. Трубку выворачивают вручную.

Если возникла необходимость осмотра, сначала проверяют переднюю ось. Необходимо периодически осматривать упорные ролики и фланец. Если на корпусе появилась трещина, требуется зачистка, а также смазка машинным маслом ходовых шестеренок. В тщательной периодической зачистке нуждается и фланец.

Назначение детали

Рассматриваемая деталь создает:

• ограничение крутящего момента, передаваемого от раздаточной коробки;
• поглощение вибрации;
• защита трансмиссии от перегрузки.

В промежуточную опору встроена предохранительная муфта, которая ограничивает крутящий момент. При его превышении входной и выходной валы начинают проскальзывать относительно друг друга, пока не будет достигнут оптимальный показатель. После того как крутящий момент понизится, валы снова входят в зацепление. Усилие на разрыв между валами регулируется винтом.

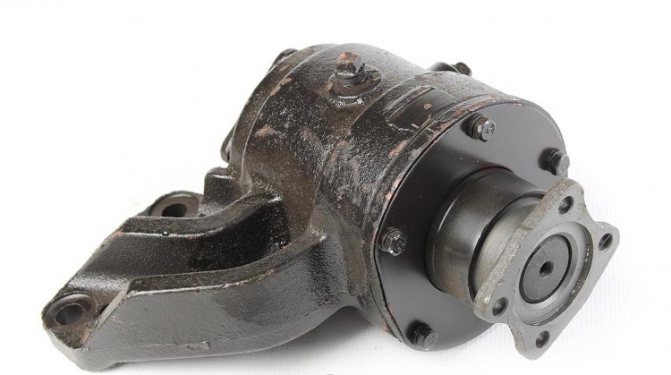

Промежуточная опора

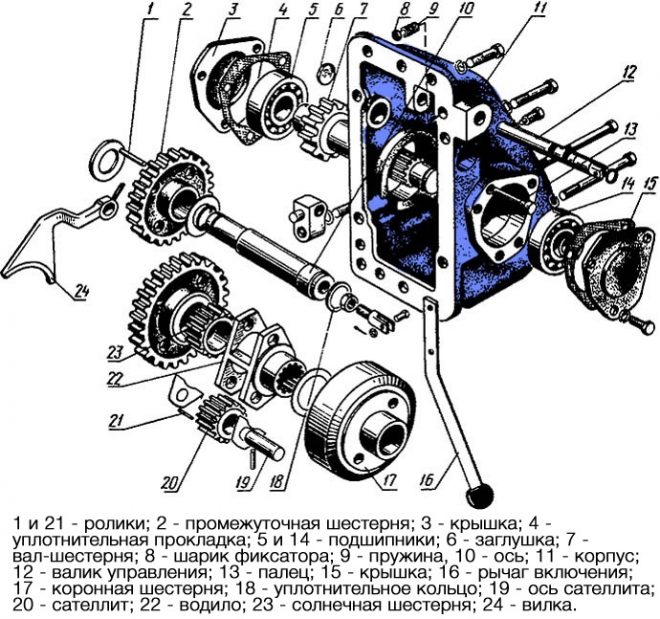

Конструкция реверс-редуктора МТЗ-80 и МТЗ-82

Между корпусом сцепления и КПП располагается реверс-редуктор. Этот узел отвечает за быстрое изменение направления движения с переднего на задний.

Реверс-редуктор состоит из двух узлов: блока валов и шестеренок, а также узла управления редуктором. Чертёж реверс-редуктора можно увидеть на рисунке ниже:

ТО дифференциала и главной передачи

Техобслуживание этих систем подразумевает поддержание оптимального масла в корпусе ведущего моста и его своевременной замене. А еще ТО – это проверка и подтяжка креплений, осмотр осевых зазоров. Проводя обслуживание переднего моста, особое внимание следует обращать на затяжку клиньев, фиксирующих кожухи полуосей редукторов колес.

Обслуживание колесного редуктора

Чтобы не доводить колесный редуктор до состояния, когда ему понадобится капитальный ремонт, конструкцию нужно постоянно обслуживать. Как и в случае с главной передачей и дифференциалом, ТО колесного редуктора предусматривает поддержание нужного уровня масла и его замену. Также нужно время от времени проверять и подтягивать крепежные соединения. Роликовые подшипники и зубчатые зацепления нижних/верхних конических пар во время использования трактора не нуждаются в регулировке. Эта задача требует решения только в случае замены деталей и их ремонте.

Если во время проверки колесного редуктора вы увидите, что в конической паре (верхней) значительно уменьшился уровень масло, значит, налицо утечка. Обязательно выясните ее причины и устраните неисправность. Для этого может понадобиться частичная разборка детали, но решить задачу необходимо, иначе составляющие редуктора могут выйти из строя.

Принципы техобслуживания и ремонта

Чтобы ремонт переднего моста выполнялся как можно реже, важно своевременно выполнять обслуживание всех его узлов и агрегатов, что поможет быстро выявить возникшие неисправности:

дифференциал и главная передача имеют общий корпус, поэтому их обслуживание выполняется одновременно. Прежде всего проверяют наиболее вероятные причины неполадок: уровень смазки, состояние отвечающих за фиксацию редукторных кожухов полуосей, зазоры осей. В случае необходимости подтягивают крепления. Детали, исчерпавшие срок своей службы, заменяются новыми; перед тем как разобрать механизм колесных редукторов, следует также проверить уровень масла: при отсутствии смазывания износ трущихся деталей существенно возрастает. Если редукторный механизм износился и не включается, его ремонт бесполезен — необходимо выполнить полную замену узла

Следует учитывать, что в процессе работы редуктор подвергается серьезным нагрузкам, поэтому важно периодически проверять надежность крепежных соединений. Конические шестерни специального обслуживания не требуют, за исключением при необходимости замены или ремонта составляющих компонентов; ведущая шестерня — устройство, работающее в режиме повышенных нагрузок, в связи с чем промежутки между зацепными зубцами постепенно увеличиваются, приводя к образованию люфта

В результате включение переднего моста не позволяет трактору выдавать необходимую мощность. Регулировка ведущей шестерни в первую очередь предусматривает проверку крепежной гайки. Для этого просто шатают рукой соединительный фланец на карданном валу: свободное перемещение фланца на шлицах свидетельствует о разбалтывании крепежа. В этом случае выполняются протяжка гайки и повторная проверка люфта; для регулировки верхних конических шестерен и опорных подшипников крепежную гайку затягивают, одновременно прокручивая подшипники, чтобы придать им требуемое положение. По окончании регулировки проверяют осевой зазор. В случае успешного проведения ремонта гайка закрепляется посредством керна.

Несмотря на высокий уровень надежности, трактор МТЗ в определенный момент может выйти из строя. Передний мост трактора МТЗ 82 очень часто оказывается неисправен из-за потери смазочного вещества. Такая ситуация может привести к разным результатам. Если смазка проступает на корпусе главной передачи или фланцах карданного вала, может потребоваться замена манжет ведущей шестеренки. Для этого следует снять фланец, открутив соответствующую гайку, после чего скрутить монтажные и крепежные болты, расположенные на подшипниковом блоке основной передачи, имеющей форму стакана. Демонтировав ведущую шестерню, вынимают изношенную манжету и устанавливают новую.

МТЗ 82 характеризуется высоким качеством сборки и надежностью, однако без надлежащего ухода передний мост, подвергающийся серьезным нагрузкам, может быстро прийти в негодность. Без своевременного обслуживания из строя выйдет даже усиленный балочный мост, установленный от другой модели трактора. Задний мост изнашивается меньше, однако также требует своевременного техобслуживания

В связи с этим при эксплуатации машины важно контролировать количество отработанных часов и регулярно осуществлять замену смазочного вещества в редукторных узлах мостов

Отсоединение стаканов

Чтобы отсоединить стаканы, потребуется только один ключ. При этом с переднего упора подкладки меняются в первую очередь. Также надо помнить, что стаканы отсоединяются только после фланца. Кардан при этом не нужно трогать. Боковые упоры должны находиться в замкнутом состоянии. Для этого подставляется ключ. Далее потребуется снять два винта. Стаканы у этого моста находятся на подкладке. Специалисты говорят о том, что они быстро изнашиваются.

Если проблема заключается в переходниках, то придется полностью отсоединять редуктор. Также надо отметить, что трубка снимается после переходника. Передние упоры модификации крепятся на специальных зажимах. Манжета при этом находится в нижней части моста. Чтобы добраться до стаканов, диски трогать не обязательно. Однако при общем осмотре моста они также отсоединяются.

Ремонт и регулировка бортовых редукторов

В процессе эксплуатации регулировку механизмов редуктора конечной передачи ПВМ не производят. Полную настройку зазоров в подшипниках и зацеплении зубчатых пар осуществляют в процессе сборки узла при проведении ремонта.

Настройка зазора в подшипниках вращения верхней конической пары

Регулировку осевого зазора в подшипниках полуоси на верхней части производят затяжкой поджимной гайки. Изначально гайку затягивают до состояния тугого вращения обойм подшипников. При затяжке проворачивают наружные обоймы того, чтобы ролики заняли своё правильное место. После гайку отпускают ровно на столько, чтобы обоймы подшипников стали вращаться свободно и зазор в подшипнике не превышал 0,1 мм. Хотя в новых рекомендациях по регулировкам указывают, что подшипники устанавливаются предварительным натягом в пределах 0,05-0,15 мм. Такое требование имеет место быть и даёт преимущество в увеличенных сроках эксплуатации до появления недопустимого люфта в подшипниках. После регулировки гаку фиксируют кернением.

Проверка осевого зазора подшипников вертикального вала

Важным моментом в настройке является строгое положение распорного кольца между наружными обоймами пары подшипников, без выступания за наружные края. В противном случае выступающее кольцо будет препятствовать запрессовке вала в посадочное место.

Регулировка зацепления верхней конической пары шестерён

Настройку бокового зазора в зацеплении верхней пары осуществляют только смещением положения вертикального вала с помощью разрезных прокладок 3 устанавливаемых между фланцем корпуса зубчатой пары и стаканом шкворневой трубы. Положение полуоси не изменяется. Нормальный боковой зазор должен быть в пределах 0,1-0,55 мм.

Установка пакета пластин при регулировки зацепления верхней конической пары

Проверку настройки зацепления проверяют, предварительно удалив смазку из корпуса пары и застопорив вертикальный вал. Устанавливают свинцовую пластинку между зубьями шестерён проворачивают полуось от фланца крепления кардана главной передачи. Глубина вмятин покажет фактический зазор в зацеплении. После установки зазора проверяют пятно контакта в зацеплении.

Важно проследить при установке горизонтального и вертикального валов в посадочные места, чтобы стопорные штифты, удерживающие валы на посадочных местах не касались сепараторов подшипников.

Регулировка подшипников колёс

В старых справочниках указан установочный зазор в конических подшипниках фланца колеса 0,2 мм, более поздние инструкции по эксплуатации указывают, что подшипники регулируют с натягом в 0,1 мм. Регулировка осуществляется подбором ширины колец, установленных между внутренними обоймами подшипников на валу фланца. При правильной регулировке подшипников ресурс работы до появления зазоров до 0,4 мм может составлять до 5000-6000 часов. Поэтому регулировку производят при ремонте колёсного редуктора. Если же люфт появился преждевременно, необходимо произвести ревизию редуктора и устранить люфт.

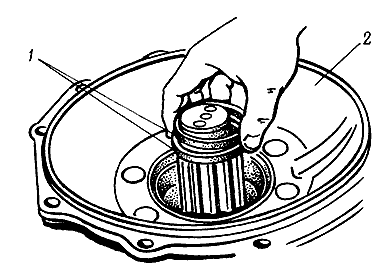

Установка регулировочных колец конических подшипников колёсного редуктора

Проверка осевого зазора в конических подшипниках фланца колеса индикатором

Операцию осуществляют в следующем порядке:

• Снять колесо с фланца крепления, слить смазку из редуктора, отсоединить крышку от корпуса редуктора и демонтировать её вместе с ведомой шестернёй привода колеса и фланцевым валом с подшипниковым узлом.
• Первоначально нужно попытаться устранить люфт подтяжкой крепёжных болтов на торце вала. Если подтяжка не даёт результата, тогда полностью разбирают подшипниковый узел и уменьшают шлифовкой ширину распорных колец на величину люфта.
• После собирают подшипниковый узел и осуществляют затяжку крепёжных торцевых болтов на валу. При сборке важно проконтролировать, чтобы торцы колец между подшипниками строго контактировали с внутренними обоймами и не упёрлись в сепараторы.
• После проверки установленного зазора крепёжные болты фиксируют отгибной пластиной.

При диагностике подшипниковой части колёсного редуктора нужно иметь в виду, что в комплектации завода производителя колёсного редуктора ширина одного регулировочного кольца между подшипниками равна по 7мм, а в сумме двух колец — 14 мм. Общая меньшая ширина колец говорит об уже производимой ранее регулировке подшипников и их неполном ресурсе.

Регулировка зацепления шестерён нижней конической пары

Настройка осуществляется перемещением ведомой шестерни с помощью разрезных регулировочных пластин устанавливаемых пакетом между крышкой корпуса редуктора и фланцем стакана подшипникового узла или в более современных версиях узла между крышкой и корпусом редуктора. Боковой зазор новой пары шестерён устанавливается в пределах 0,26-0,65 мм. Эта величина соответствует угловому смещению фланца крепления колеса на радиусе крепления болтов. Для осуществления проверки зазора стопорят ведущую шестерню нижней пары.

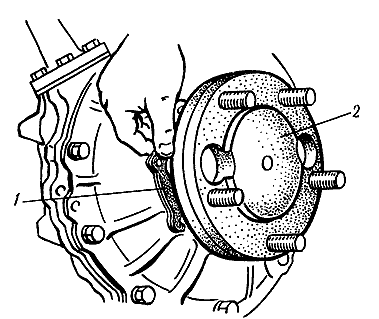

Регулировка зазора в зацеплении нижней конической пары бортового редуктора

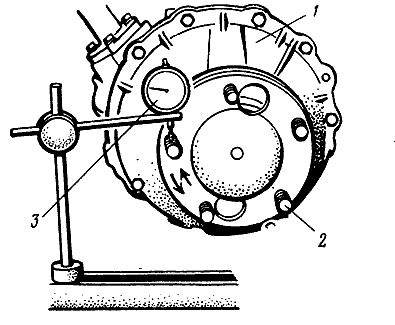

Проверка зазора в зацеплении верхней и нижней конических пар индикатором

Замена гильзы и шкворневой трубы бортовой

При достаточной выработке шкворня и гильзы возникает биение, влияющее на состояние всего механизма бортового редуктора. При ремонте нужно учитывать эти факторы и желательно заменять детали поворотного механизма парой, а не на выбор одной детали, оценивая износ каждой. По рекомендациям производителя люфт более 1 мм между деталями поворотной пары является не допустимым и требует замены.

Выпрессовка гильзы из корпуса бортовой

Особенные сложности возникают при выпрессовке гильзы из корпуса редуктора. Часто в результате заклинивания данной пары деталей поворотного механизма бортового редуктора без применения определённых технологий операцию с сохранением целостности деталей произвести практически невозможно.

Для выпрессовки изношенной гильзы с корпуса редуктора применяют винтовой съёмник. Предварительно нужно удалить фиксирующий гильзу штифт установленный в тело корпуса с внутренней стороны. С учётом, что гильза при демонтаже будет заменена на новую для её снятия по внутренней контактной поверхности со шкворнем проваривают сваркой четыре симметрично расположенных продольных шва. Внутренние напряжения металла, созданные наваренными швами, позволят ослабить посадку гильзы в корпусе. После этого приступают к выпрессовке детали с помощью винтового съёмника. При сборке, для облегчения монтажа, посадку гильзы осуществляют в предварительно разогретый горелкой корпус редуктора.

Одним из больных мест бортового редуктора является верхняя часть в сопряжении гильзы со шкворневой трубой страдающей от недостаточной смазки и попадания через нарушенные уплотнения абразивной пыли. Для улучшения условий работы шкворневой пары в верхнюю часть корпуса устанавливают маслёнку, позволяющую несколькими качками шприца доставить смазку между контактными поверхностями гильзы и трубы шкворня. Такая модернизация позволяет значительно увеличить рабочий ресурс бортового редуктора.

Устранение течи масла

Каждому бывалому трактористу знакомо досадное недоумение, которое он испытывал при обнаружении полностью сухих полостей верхних конических пар конечной передачи. Масло при этом уходило в полость колёсного редуктора несмотря на недавно сделанный ремонт моста и замену уплотнителей и сальников верхней конической пары. Обнаруживалось это при открытии контрольно-заливной пробки на корпусе колёсного редуктора, где лишнее масло тут же выплёскивалось наружу.

Фактор вызывающий течь

Кроме самого выхода из строя уплотнений, в конструкции узла одной из причин, вызывающих постоянную течь смазки из полостей бортовых редукторов является нагрев масла и появление избыточного давления в полости механизма при активной работе зубчатых пар. В результате смазку выдавливает через уплотнители и механизм подвергается работе на сухую.

Способы устранения

Для сброса избытка давления с рабочей полости в корпус или крышку редуктора устанавливают сапуны вместо заливных пробок. Так практиками было отмечено, что при установке сапуна в крышку корпуса верхней конической пары перетекание масла вниз в колёсный редуктор прекращается и смазка с верхней полости не уходит. Естественно, эффект работы сапунов будет только при целостности всех уплотнений.

Также, по опыту трактористов, можно значительно уменьшить течь из корпусов верхних пар конических подшипников путём создания в полости шкворневой трубы пробки из солидола. При ремонте полость забивают смазкой, которая препятствует стеканию масла из полости верхней конической пары в низ редуктора.

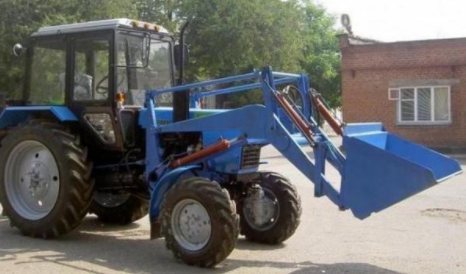

Кун для трактора МТЗ-82

Своеобразной разновидностью навесного оборудования для трактора МТЗ-82 есть КУН (копновоз универсальный навесной). Данное спецоборудование может быть создано на базе обычного ковша. Функционал данного девайса не ограничивается перевозкой и погрузкой сена. Его с легкостью можно использовать для перемещения и подъема любых других грузов.

Роль КУНа для этого трактора довольно часто выполняет навесное оборудование ПКУ-0,8.

Его технические характеристики:

• максимальная грузоподъемность – 800 кг;
• максимальная высота подъема груза – 3,5 м;
• максимальная транспортная груженого агрегата – 20 км/час;
• вес оборудования – 700 кг.

Неисправности и ремонт промежутки

Основной перечень неисправностей, приводящий к остановке работы трактора и последующей разборке и ремонту механизмов промежутки:

1. Иногда пробуксовка накладок сцепления происходит при износе коренного сальника на первичном вале промежутки. Масло затекает между маховиком и ведомым подвижным диском.
2. Отсутствует торможение первичного вала коробки передач. Переключение скоростей затруднено или выполняется со скрежетом. Отрегулировать или заменить тормозок сцепления.
3. Самопроизвольное выключение скорости вращения независимого ВОМ
4. Течь трансмиссионного масла из корпуса промежутки.

Общая работа узла зависит от состояния опорных подшипников ведущего силового и ведомого вала ВОМ. Вследствие увеличения люфта в опорах увеличиваются зазоры в зацеплении зубчатых блоков редуктора и шлицевых соединений, что приводит к повышенному износу деталей, появлению гула, биения при работе, и самопроизвольному выбиванию положения скорости ВОМ.

Для замены опорных подшипников, валов и шестерёнок промежутки необходим полный демонтаж узла с последующей разборкой и заменой изношенных деталей.

Замена сальников в промежутке

Для замены сальников на опорах валов в передней перегородке корпуса промежутки на силовом, ведомом вале ВОМ и оси привода насоса гидросистемы необходимо выполнить следующие действия:

1. Снимаем капот.
2. Отсоединяем кардан раздаточной коробки.
3. Откручиваем гайки крепления агрегата с мотором.
4. За передние колеса откатываем двигатель от промежутки.
5. Снимаем механизм отводки с кронштейном.
6. Меняем сальники.
7. Собираем отводку.
8. Скатываем трактор.
9. Крепим промежутку.
10. Устанавливаем капот.

В верхней передней опоре оси привода насоса меняется резиновое уплотнительное кольцо. Выкручивается фиксирующий болт из оси. Затем демонтируют втулку и меняют уплотнительное кольцо. В случае, если втулка и посадочное место разбито — вытачивают новую большего размера.

В средней передней опоре между силовым и приводным валом ВОМ меняется сальник, зажимаемый стаканом и втулкой.

Нижняя опора уплотняется сальником и закрывается чашевидной крышкой на четырёх болтах.

Герметичность сальников между сухим отсеком сцепления и смазываемой частью промежутки обеспечивает герметичность общей системы смазки трансмиссии трактора и изоляцию фрикционных дисков муфты от попадания масла, провоцирующего пробуксовку.

Ремонт привода и редуктора переключения скорости независимого ВОМ

К неполадкам работы узла относят выбивание включенного положения скорости вращения ВОМ. Одной из причин является неисправность пружинно-шарикового фиксатора вилки на оси переключения установленной в нижней крышке корпуса промежутки.

• Демонтируют крышку с приводом переключения
• Производят отсоединение вилки переключения и оси, получая доступ к пружинно-шариковому фиксатору
• Производят ревизию или замену частей фиксатора
• Собирают ось с вилкой в обратном порядке

Ремонт тормозка сцепления

Рабочий механизм тормозка состоит из подвижного и неподвижного дисков и системы тяг, соединенных с педалью. Поверхность дисков защищают фрикционные накладки, при сжатии которых останавливаются муфта и первичный вал агрегата.

Основные неисправности устройства возникают в случае неправильной регулировки рычагов или при преждевременном истирании кольцевых накладок. Рекомендуемая толщина фрикционных пластин — 5 мм, величина износа — не более 3 мм. Работу по восстановлению тормозка проводят одновременно со сменой сальника.

Чтобы добраться до дисков механизма, в дополнение к перечисленным работам нужно снять кронштейн отводки и среднюю верхнюю крышку на корпусе промежутки. Накладки в заводском исполнении соединены с поверхностью диска при помощи специального клея. Процедура ремонта в этом случае заключается в замене неподвижного и мобильного дисков на новые изделия в сборе.

Коррекцию длины штока проводят с помощью резьбовой муфты, расположенной на тяге устройства. Чуть ниже находится рабочая пружина, размер которой необходимо тоже регулировать (≤ 35 мм).

Техническое состояние механизмов промежутки влияет на работу всей трансмиссии трактора. В случае неполадок при эксплуатации КПП трактора и затруднительном включении передач в первую очередь причины нужно искать в механизмах описываемого узла.

Ремонт сцепления трактора МТЗ-80, МТЗ-82

Пробуксовка оцепления или неполное выключение передач ведут к усиленному износу и поломкам деталей сцепления, деталей коробки передач, заднего моста и переднего ведущею моста трактора МТЗ-80, МТЗ-82. Техническое состояние сцепления можно определить по ряду признаков, характеризующих ту или иную неисправность.

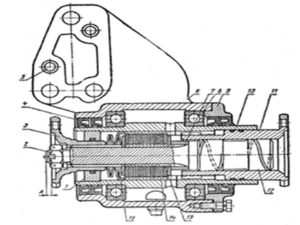

Устройство промежуточной опоры

Часто в практике называют описываемый узел сокращённо «промопора» или «подвесное», «подвесная опора», а также в простонародье «поросёнок». Отдельный чугунный корпус узла крепится кронштейном к нижней части картера сцепления. Крепление устанавливается на два штифта 1 и притягивается тремя крепёжными болтами. Длина болтов не должна превышать 40 мм, так как увеличенный размер может привести к препятствию вращения маховика двигателя.

В корпусе опоры 6 на двух шарикоподшипниках 8 (№ 6015) установлена соединительная трубчатая втулка 10, внутренние шлицы которой соединяют ведущий промежуточный карданный вал с передним ведомым валом привода через фрикционную предохранительную муфту. Муфта представляет собой шлицевой вал 12 с набранными на нём зубчатыми дисками 13 14, которые установлены парами. Ведущие диски 13 с зубцами по внутреннему диаметру входят в зацепление со шлицами вала муфты 12, а ведомые 14 с наружными зубцами зацепляются со шлицами соединительной втулки 10. Наборка дисков установлена на распорную втулку 7, с обратной стороны диски поджаты сферическими пружинными шайбами 15, которые создают постоянное усилие на соединённые диски для передачи вращения. Фиксирует конструкцию стяжная гайка 2, установленная через фланец крепления 3 промежуточного карданного вала. Степенью затяжки гайки регулируют усилие действия пружинных шайб на прижатие дисков муфты к друг другу и соответственно на усилие срабатывания муфты. Вращение полученное от муфты на промежуточную втулку передается через шлицевое соединение на скользящий фланец 11 соединённый карданом с главной передачей ПВМ.

В стандартной ситуации вал муфты и промежуточная втулка работают как одна целая деталь, передавая вращение без изменения частоты на передний ведущий мост. При возникновении резких нагрузок, диски реагируя на рывки, проворачиваются относительно друг друга, преодолевая силу трения между дисками, созданную степенью затяжки стяжной гайки 2. В этом случае частота вращения вала полностью не передаётся на промежуточную втулку. Таким образом, гасятся подаваемые пиковые импульсы мощности.

Возможные неисправности КПП МТЗ

Проблемы при трогании с места и с рулевым управлением в движении, связанные с поломкой коробки передач, можно разделить на две группы:

1. Сложности с фиксацией выбранной скорости (плохое удерживание, «выбивание» передачи и т.п.).
2. Посторонние звуки, издаваемые КПП при включении передач или во время движения трактора.

Первая ступень редуктора, обеспечивающая удвоение доступных скоростей, усложняет конструкцию коробки. Внешне сходные симптомы могут быть вызваны поломкой различных деталей внутри агрегата, поставить точный диагноз можно после частичного или полного демонтажа КПП. Проблемы с КПП одинаковы для МТЗ-80 с одной ведущей осью и МТЗ-82 с двумя осями.

Выбивание скорости

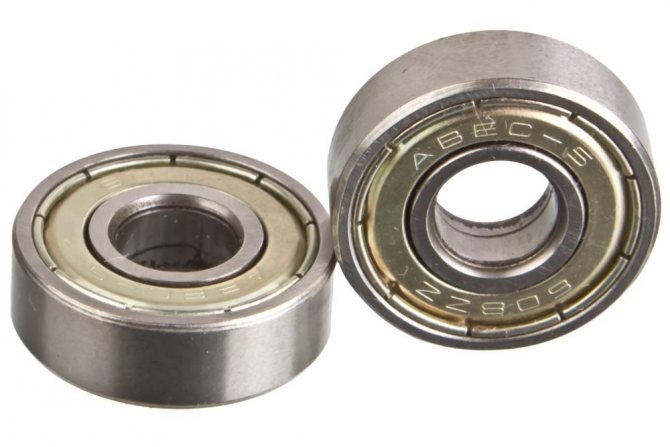

Подшипники.

Отключение передачи во время движения может быть вызвано проблемами с вилками переключения, пружинами-фиксаторами, валами или подшипниками. При некорректном сцеплении шестерен возможно возвращение рычага в нейтральное положение.

Невозможность или плохое включение передачи

Проблема с включением скоростей может быть вызвана теми же причинами, что и их самопроизвольное выключение или переключение, т.е. c дефектами вилок или фиксирующих пружин. Расстояние между планками переключения передач не должно быть более 1,6 мм. Второй источник проблем с включением скоростей — неисправность механизма сцепления. Трактор может глохнуть при трогании из-за дефектов в системе управления подачей топлива.

Гул и скрежет при работе коробки передач

Посторонние звуки при работающей КПП могут быть 2 типов:

• постоянные (гул или шум);
• дискретные (стук).

Наличие постоянных шумов свидетельствует об износе креплений валов. Если проблему не устранить, вал может сорваться с крепления и заклинить трансмиссию. Другим источником постоянного шума может быть износ подшипников. Причиной одновременного возникновения шума и свободного хода рычага управления понижающим редуктором может быть износ вилки. Нехарактерные звуки в редукторе конечной передачи могут свидетельствовать о неисправности переднего моста.

Поломка механизма переключения КПП

Неисправность узла переключения скоростей может выражаться в люфте, при котором невозможно установить рычаг в нужное положение. Причинами могут быть:

• деформация пружин в процессе эксплуатации, в результате чего в сжатом состоянии их длина больше максимально допустимой;
• износ вилок переключения;
• разбитые пазы скользящих кареток.

При наличии следов износа на наконечнике рычага переключения коробки МТЗ он подлежит замене.

Деформация растяжения и сжатия пружины.

Червячный механизм

Червячный механизм на передний мост МТЗ-82 ставится с шатуном. В данном случае применяются три шестерни, которые замыкаются на упоре. Регулятор устанавливается на передний мост МТЗ-82 с фрикционным механизмом. В передней части червячного механизма находится небольшая монетка. Подкладки в данном случае отсутствуют. В задней части детали располагается большая гайка. Под ней имеется кольцо. Крышка в устройстве фиксируется на зажиме.

Сапун находится в центральной части червяного механизма. При поломке данного устройства в первую очередь откручивается фиксатор. Для снятия гайки применяется ключ. Манжета в данном случае не нужна. Регулятор легко отсоединяется вручную. При замыкании кольца подбивается нижний упор. Сделать это можно при помощи обычного молотка. При износе уплотнителя отвинчивается стойка. Заливной механизм также нужно проверить. При повреждении корпуса проверяется чашка. Если на шкворне видны трещины, их необходимо промазать машинным маслом. Специалисты говорят, что манжету нужно менять каждые два года. При этом подкладки стоят очень дешево.

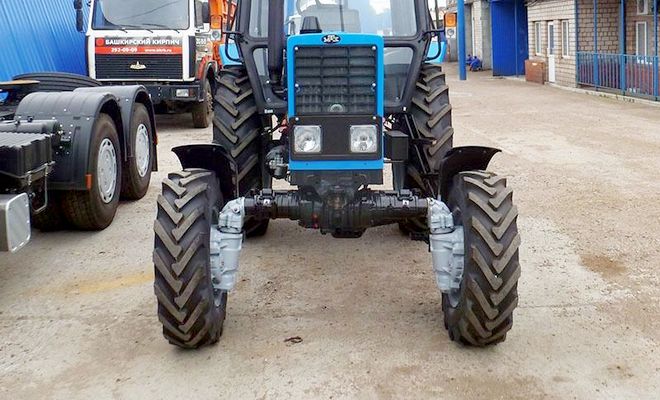

Что представляет собой передний мост МТЗ-82

Схема переднего моста включает такие приборы:

1. Передачу.
2. Передний дифференциал редуктора.
3. Колесный редуктор.

Передний мост обеспечивает сельскохозяйственной технике наличие крупного дорожного просвета, а также возможность изменять величину колеи в зависимости от требований. Это позволяет водителю трактора использовать свою машину в качестве помощника при работе на любых сельскохозяйственных точках. МТЗ-1221 с такими приспособлениями, оснащающийся передним мостом, может взаимодействовать с любыми культурами и с легкостью лавировать между рядами и грядками.

Как и прочие важные элементы конструкции тракторов Беларус, передний мост нуждается в постоянном уходе и обслуживании, замене вышедших из строя деталей. Если своевременно не устраивать профилактику тракторных поломок и не проводить плановые ремонтные работы, придется делать уже капитальный ремонт переднего моста МТЗ, а это недешево. Особенно если учитывать, что стандартное обслуживание и устранение мелкой неисправности тракторист может сделать своими руками: сборка и разборка агрегата, его элементарная регулировка обычно не вызывают затруднений.

МТЗ-82: схема переключения передач, порядок переключения режимов

Схема переключения скоростей у тракторов МТЗ-80/82 «Беларусь» существенно отличается от таковой на автомобилях, поэтому стоит о ней рассказать подробней.

КПП МТЗ 82 рассчитана на 11 скоростей, вместе с нейтральной передачей их 12. Что любопытно, все эти скорости включаются одним рычагом.

Схема включения передач на тракторах МТЗ-80/82 «Беларусь»

На схеме римскими цифрами обозначены режимы:

Первое что нужно сделать, это включить режим, которым вы планируете двигаться. Он включается в крайнем левом положении. При этом обращаю внимание, что положение ручки при включении режима отличается от её положения при включении скорости. При включении режима ход ручки КПП намного больше.

Включение режима происходит следующим образом. Сцепление выжимается до отказа (у трактора оно находится там же где и у автомобиля, это крайняя левая педаль), после чего включается нужный вам режим.

После того как режим включен, возвращаете ручку в нейтральное положение и можно включать скорости. При включении понижающего режима, вам доступны скорости 1, 3, 5, 4, а также пониженная передача назад.

Если же вам нужно перейти в повышающий режим, то для этого сначала его нужно включить, переведя ручку влево вверх. После этого вы её возвращаете в нейтральное положение и вам доступны повышающие режимы. То есть 2, 6, 8, 7 скорости и повышенная назад.

Девятая передача прямая, она включается при всех режимах КПП, то есть при пониженном и при повышенном.

Тем, кому из текста непонятно как правильно пользоваться КПП на тракторах Беларусь предлагаю все, что описано выше посмотреть на видео:

Обращаю внимание, что коробка передач МТЗ-80/82 несинхронизированная, а значит, все манипуляции с ней нужно делать через двойной выжим сцепления. Как это делается?

Если трактор движется, на какой-либо передаче, то при первом выжиме сцепления вы включаете нейтральный режим. Тогда вы полностью отпускаете сцепление после чего жмёте его ещё один раз для того, чтобы включить нужную вам скорость. Это и есть двойной выжим сцепления.

Обращаю внимание, что КПП МТЗ-80/82 довольно сложный механизм, движок МТЗ-80 имеет достаточно большой момент, чтобы срезать зубцы на шестернях, а также раскрошить их. Поэтому нужно добиваться включения передач без рыков и иного шума. Это позволит сохранять коробку в работоспособном состоянии долгое время.

Что такое передний мост балочного типа на МТЗ-82

Планируя узнать, в чем отличие подобной модели от стандартной версии, целесообразно более подробно ознакомиться с характерными особенностями, которыми обладает МТЗ 82 1 с балочным мостом. Стоит отметить, что рассматриваемая модель Беларуса представляется продвинутой версией универсального трактора МТЗ 82, который может использоваться с широким спектром навесного оборудования.

Рассматривая передний балочный мост, следует упомянуть, что его наличие позволяет значительно увеличить устойчивость тракторной техники к интенсивным нагрузкам, одновременно сокращая дорожный просвет. Трактор с этим узлом значительно чаще применяется при выполнении различных коммунальных, строительных работ, где не требуется наличие высокого клиренса.

МТЗ-82 с балочным мостом

Для тракторов Беларус 82.1, где реализован мост балочного типа, характерны следующие преимущества:

• высокая надежность, обусловленная качеством комплектующих, простотой конструкции;
• колесная формула 4х4;
• возможность эксплуатации даже в сложных условиях;
• комплектация, включающая в себя все необходимое для комфортного управления техникой.

Если изучить каталог запчастей для этой модификации, можно сделать вывод, что её ремонт и обслуживание не потребуют существенных затрат. Подобные достоинства сделали модель крайне востребованной в различных сферах деятельности, чем обусловлено её повсеместное распространение.

Устройство усиленного балочного моста

Тракторы с передним усиленным мостом отличаются сложной конструкцией, основным элементом которой представляется стальная балка. Она снабжена нераздвижными «чулками», а также прочими элементами. Несмотря на некоторое сходство со стандартными аналогами, подобные агрегаты имеют сразу несколько важных отличий:

• наличие редукторов планетарной вариации, относящихся к 2-х ступенчатому типу. Для корректной работы узлов используются цилиндрические шестереночные механизмы;
• шарниры равных угловых скоростей монтируются неподалеку от кожуха редуктора;
• крепление узла этого типа осуществляется с помощью специальных элементов на полубалке.

Конструктивные особенности позволяют значительно повысить эксплуатационные параметры тракторной техники, а также расширить её функциональные возможности.

Техническое обслуживание коробки передач МТЗ-82

В отличие от механических КПП автомобилей, коробки передач тракторов приходиться обслуживать. Обслуживание КПП тракторов МТЗ-80/82 заключается в контроле уровня смазки, своевременной её замене, а также контроле уровня затяжки всех болтовых соединений узла.

Масло в коробке передач МТЗ-80/83 нужно менять при ТО-3, которое проводится каждые 960 часов работы трактора.

На правой стенке коробки передач присутствует контрольная пробка, в нормальных условиях масло должно быть чуть ниже этого отверстия, если же масло существенно ниже этой контрольной точки, то его нужно долить. Стоит помнить, что для проверки уровня масла нужно поместить трактор на горизонтальную поверхность.

Установка моста от ГАЗ-66 на МТЗ своими руками

Работа по установке переднего моста от ГАЗ 66 на МТЗ довольно сложна, требует специальное оборудование и определенные навыки.

Порядок действий следующий:

1. Произвести авторазбору: снять мосты с ГАЗ и МТЗ
2. Укоротить мост от ГАЗ 66
3. Обточить втулки до диаметра «родных»
4. Мост получается уже предыдущего, поэтому необходимо изменить положение шпилек на дисках
5. Важно обратить внимание на угол наклона шквореней: это важно при установке рулевого
6. Поставить рулевой, можно использовать сошки от ГАЗ
7. Далее следует сборка: установка колес, дифференциала, редуктора

Как работает и для чего нужен задний мост

Схема расположения различных узлов на заднем мосте довольно проста: на передней части корпуса установлена коробка передач, на задней – редуктор ВОМ, механизм навески. Дифференциал на задние колеса также располагается там.

Главное отличие МТЗ-82.1 от тракторов старого образца (МТЗ-80) в том, что МТЗ-82 имеет две ведущих оси, чем и объясняется наличие дифференциалов и других механизмов и на переднем, и на заднем мосте. Такая особенность повышает проходимость и управляемость спецтехники.

Трансмиссия трактора МТЗ 82 с полным приводом ходовой части, отличается в своём составе редуктором, обеспечивающим дополнительное распределение крутящего момента для привода переднего моста. Узел присоединён своим корпусом к правому люку картера КПП трактора и именуется раздаточной коробкой. Механизм может подавать мощность на ПВМ в автоматическом и принудительном режимах с возможностью полного отключения привода переднего моста.
