Передний мост МТЗ 82: главная передача, дифференциал, бортовая

Устройство портального ПВМ МТЗ 82

Несущая балка моста состоит из корпуса главной передачи 23 и крышки 2, либо в новом исполнении из трёх частей ( корпуса и двух рукавов), соединённых своими фланцами болтами. К полураме трактора балка крепится шарнирным сочленением, обеспечивая поперечное качение в пределах 8-9°, реагируя на неровности дороги . В корпусе размещены коническая пара шестерён с винтовыми зубьями главной передачи и механизм дифференциала. В рукавах установлены подвижные кожухи полуосей колёсных редукторов. Изменение колеи осуществляется винтовыми механизмами, вращением которых выдвигаются кожухи с колёсами относительно корпуса моста. Фиксация колеи осуществляется стопорными клиньями 31 в левом и правом винтовых механизмов 1.

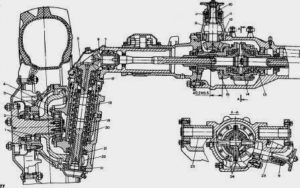

Схема ПВМ

Также для справки нужно отметить, что ранние трактора МТЗ 82 с рулевым управлением с ГУР комплектовались ПВМ со ступицами на 5 шпилек крепления колёс. Более поздние трактора с рулевой под насос дозатор (ГОРУ) комплектуются узлами с 8-ю шпильками на ступицах. Кроме этого, старый мост отличается увеличенным размером и формой отливки корпуса главной передачи с дифференциалом. Отливка имеет удлинённую часть на левую полуось (по ходу трактора), то есть корпус отлит за одно целое с рукавом левой полуоси. Также нужно обращать внимание на комплектацию бортовой части моста, где детали также могут отличатся. Новый мост имеет симметричную конструкцию балки из трёх частей, соединяющихся в своих фланцах ботами — центральной части корпуса под главную передачу с дифференциалом и двух рукавов полуосей.

Главная передача

Пара шестерён установлена в корпусе моста 23, принимает продольный вращательный момент от карданного вала привода ПВМ, преобразовывает в поперечный момент вращения относительно оси трактора и передаёт на дифференциал.

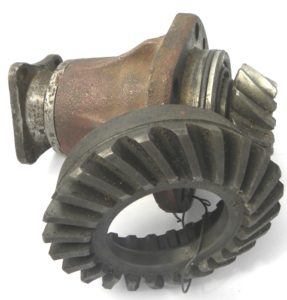

Главная пара ПВМ МТЗ 82

Ведущая винтовая коническая шестерня 13 выполнена за одно целое с валом, получающим вращения от карданной передачи привода. На шлицевой хвостовик вала одет фланец 9 для соединения с соответствующим фланцем в карданного вала. Резьбовой конец вала ведущей шестерни затягивается гайкой 10, одновременно обеспечивая регулировку зазора в подшипниках вращения и крепления фланца. Сам вал размещён в стакане 5 на двух роликовых конических подшипниках 6,7. Передний подшипник жёстко напрессован на вал, положение заднего подшипника устанавливается с помощью регулировочных шайб 12. Стакан в сборе с ведущей шестернёй и установленными подшипниками, монтируется в расточку корпуса моста 23, затягивается болтами в соединении фланцев. В расточке стакан уплотняется резиновым кольцом, а вал ведущей шестерни — самоподжимным сальником 8, запрессованным с обоймой в расточку стакана. Для предотвращения подпора масла перед сальником установлено маслоотражательное кольцо 11 с винтовыми канавками на его наружном диаметре.

Ведомая шестерня 14 установлена на шлицах и центрирующем пояске корпуса дифференциала 15,19 . Для предотвращения осевых перемещений шестерня затянута гайкой. С дифференциалом ведомая шестерня вращается на двух конических роликовых подшипниках 21, один из которых размещён в корпусе 23 другой в крышке моста 2.

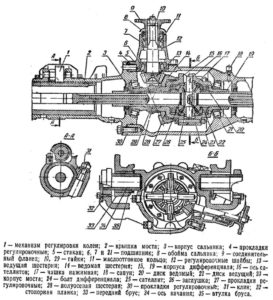

Схема переднего ведущего моста МТЗ 82

Дифференциал

Узел закрытого типа, самоблокирующийся, повышенного трения — принимает вращение от главной пары шестерён и распределяет на полуоси моста с учётом угловых скоростей вращения колёс трактора при осуществлении поворотов. Механизм состоит из:

•  двух частей корпуса, стянутых болтами
•  четырёх сателлитов, расположенных на двух осях
•  двух полуосевых шестерён
•  двух нажимных чашек с блокирующими пакетами фрикционных дисков

Дифференциал в сборе с ведомой шестерней главной передачи

Внутри составного корпуса 19 и 15, на крестообразно установленных осях 16, размещены четыре конических прямозубых сателлита 25. Полуосевые шестерни 28 находятся в постоянном зацеплении с сателлитами и своими торцевыми поверхностями опираются на торцы нажимных чашек 17. Хорошее центрирование и зацепление сателлитов с полуосевыми шестернями обеспечивается сферическими поверхностями опорных поверхностей нажимных чашек и сателлитов. Удлинённые ступицы полуосевых шестерён 28 своими внутренними шлицами посажены на полуоси моста. Для исключения подтекания смазки в ступицы шестерён запрессованы сферические заглушки с уплотнительными прокладками.

В пакет фрикционных дисков автоблокировки дифференциала входит три ведущих 22 и три ведомых 20 диска. Наружным зубчатым венцом ведущие диски соединены с внутренним зубчатым венцом в корпусе устройства 19, а ведомые диски с нажимными чашками 17 своими внутренними зубцами с полуосевыми шестернями 28. Один ведомый и один ведущий диск образуют одну пару поверхностей трения. Каждая сторона дифференциала имеет по три пары трения.

Автоматическое блокирование дифференциала происходит за счёт передачи усилия от сопротивления движения отстающего переднего колеса. Нагрузка действует на полуоси дифференциала и смещает их концы в пазах корпуса, передовая усилие на фрикционные блокирующие диски через цилиндрические поверхности сателлитов и чашку. Такое блокирование является частичным, но его действия достаточно для обеспечения передачи вращательного момента при возникновении разности сцепления с грунтом на передних ведущих колесах моста.

Бортовой редуктор ПВМ МТЗ 82

Колёсный редуктор выполняет функцию поворотов управляемых колёс и передачи вращения от полуосей моста на колёса трактора с увеличением крутящего момента. Подача вращения на каждую сторону моста осуществляется через верхнюю пару конических шестерён конечной передачи одноименной стороны на вертикальный вал каждой бортовой части и далее на нижнюю пару конических шестерён, от которой осуществляется непосредственный привод колеса.

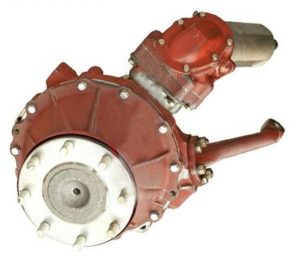

Колёсный редуктор ПВМ в сборе с полуосью и выдвижным корпусом

Верхняя коническая пара шестерён

Пару образуют две шестерни одна из которых установлена на горизонтальной полуоси, а вторая на верхнем конце вертикального вала бортового редуктора. Горизонтальные полуоси 15 в выдвижных корпусах 14 вращаются за счёт зацепления своими шлицевыми концами с полуосевыми шестернями моста и установлены на двух конических роликовых подшипниках в расточках выдвижных деталей 14. Между наружными обоймами подшипников 10 горизонтальной полуоси 15 установлено распорное кольцо 11. От осевых перемещений подшипник с полуосью зафиксирован стопорным болтом, ввёрнутым в выдвижной корпус 14 полуоси.

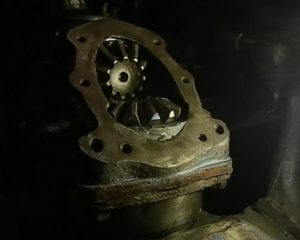

Верхняя коническая пара конечной передачи моста

Верхняя часть вертикального вала 8 бортовой вращается на паре таких же конических роликовых подшипниках, установленных в расточке шкворневой поворотной трубы 20. Подшипники вертикального вала фиксируются стопорным кольцом 7.

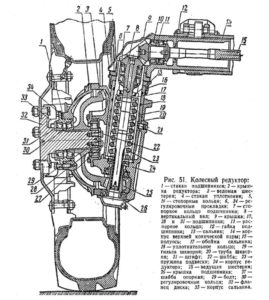

Схема бортового редуктора ПВМ МТЗ 82

Механизм поворота редуктора

При повороте рычагами, прикреплёнными к корпусам бортовых редукторов, проворачиваются нижние части редукторов 24 вокруг шкворневых труб 20. Сам шкворень представляет собой цилиндрическую трубу на верхнюю часть которой приварен стакан 4. Верхняя часть стакана запрессована в расточку выдвижного корпуса полуоси 14 и уплотнена резиновым кольцом, соединительные фланцы деталей затянуты болтами. Шкворневая часть трубы сопрягается с гильзой 19, запрессованной в корпус 24 бортового редуктора.

Амортизатор бортовой

В шкворневой трубе расположена винтовая пружина 23, нижняя часть которой упирается на опорный подшипник, а верхняя в обойму верхнего сальника. При нагрузках пружина реагирует и шкворневая труба 20 вместе с вертикальным валом 8 и подрессоренной частью переднего моста перемещается относительно гильзы 19 и ведущей шестерни 25 нижней конической пары бортового редуктора. Колебание вниз ограничивается упором торца шкворневой трубы в корпус редуктора 24. Перемещение вверх ограничивается упором бурта стакана 4 уплотнения в стопорные кольца 16 и 5, установленные в гильзе 19.

Нижняя коническая пара и ступица

Ведущая шестерня нижней пары смонтирована в расточке корпуса и установлена в шлицевой хвостовик вала 8, вращается на двух шарикоподшипниках и фиксируется крышкой 26 снизу. Ведомая шестерня 3 установлена на шлицевой части фланца-ступицы колеса 32. Фланец вращается на роликовых конических 31 и цилиндрическом 28 подшипниках. Наружные обоймы конических подшипников запрессованы в монтажный стакан 1, установленный в крышку редуктора 2, а наружная обойма цилиндрического подшипника — в расточку корпуса редуктора 24. Между внутренними обоймами конических подшипников установлены два регулировочных кольца 30.

ТО дифференциала и главной передачи

Техобслуживание этих систем подразумевает поддержание оптимального масла в корпусе ведущего моста и его своевременной замене. А еще ТО – это проверка и подтяжка креплений, осмотр осевых зазоров. Проводя обслуживание переднего моста, особое внимание следует обращать на затяжку клиньев, фиксирующих кожухи полуосей редукторов колес.

Обслуживание колесного редуктора

Чтобы не доводить колесный редуктор до состояния, когда ему понадобится капитальный ремонт, конструкцию нужно постоянно обслуживать. Как и в случае с главной передачей и дифференциалом, ТО колесного редуктора предусматривает поддержание нужного уровня масла и его замену. Также нужно время от времени проверять и подтягивать крепежные соединения. Роликовые подшипники и зубчатые зацепления нижних/верхних конических пар во время использования трактора не нуждаются в регулировке. Эта задача требует решения только в случае замены деталей и их ремонте.

Если во время проверки колесного редуктора вы увидите, что в конической паре (верхней) значительно уменьшился уровень масло, значит, налицо утечка. Обязательно выясните ее причины и устраните неисправность. Для этого может понадобиться частичная разборка детали, но решить задачу необходимо, иначе составляющие редуктора могут выйти из строя.

Ведущая шестерня: регулировка подшипников

Во время работы главной передачи возникают большие осевые усилия. С течением времени они нарушают соединение шестеренок, увеличивая зазор в зубьях. Чтобы отрегулировать подшипники ведущей шестерни, нужно затянуть гайку соединительного фланца кардана. Проверить, разболталась ли она, можно, покачав фланец рукой. Если они движется на шлицах, значит, гайку нужно подтянуть. После этого снова проверьте, присутствует ли осевое перемещение шестерни. По идее оно должно исчезнуть.

Верхняя коническая пара и ее подшипники

Зазор в подшипниках полуоси, а также вертикального вала также регулируется затяжкой соответствующей гайки. Ее закручивают, поворачивая наружные обоймы подшипников так, чтобы они заняли правильное положение. Поток гайку немного отпускают, чтобы обоймы могли легко поворачиваться. Если осевой зазор при этом не превышает 0,05 миллиметра, значит, регулировка почти закончена. Чтобы ее завершить, гайку следует застопорить методом кернения.

Дифференциал переднего моста МТЗ 82

Дифференциал повышенного трения, самоблокирующийся. Соединенные болтами крышка и корпус содержит полуосевые шестерни, сателлиты на осях, ведомые и ведущие фрикционные диски, нажимные чашки.

Самоблокирующийся дифференциал соединяет в одно целое обе полуоси, исключая раздельное буксование колес и увеличивая силу тяги. При включении в работу переднего моста включается блокировка колес. Под нагрузкой оси сателлитов проворачиваются по пазам-скосам на величину зазора между фрикционными дисками в крышке дифференциала и корпусе. Усиление от осей передается на сателлиты, передающие его буртами чашкам, сжимающим, в свою очередь фрикционные диски  до упора в крышки дифференциала и стенки корпуса. Наружные зубья ведущих дисков соединяются с зубьями крышки дифференциала и корпуса, а внутренние зубья ведомых  — с шестернями. Сила трения дисков блокирует дифференциал, объединяя в единое целое с крышкой дифференциала и корпусом полуосевые шестерни.

При превышении силы трения в дисках при включенном переднем мосте во время поворота трактора МТЗ 82 они пробуксовывают.

Дифференциал устанавливается в крышке и корпусе  на конических роликовых подшипниках. Для поддержания нормального давления в полостях дифференциала и главной передачи корпус  снабжен сапуном.

Соединения переднего моста

С брусом передний мост МТЗ 82 соединен полыми осями, которые обеспечивают качение моста вместе с передними колесами в поперечной плоскости. Стопорятся оси от осевых перемещений и проворачивания оси планками.

В рукавах крышки  и корпуса устанавливаются редукторы конечных передач. Редукторы состоят из нижней и верхней пар конических шестерен, служащих и шарнирами одинаковых угловых угловых скоростей.

Зубчатые венцы вертикального вала и полуоси образуют коническую верхнюю пару.

Вертикальный вал и полуось соединяются шлицевыми хвостовиками с шестернями — ведущей нижней пары и полуосевой дифференциала. Монтируется полуось МТЗ 82 на двух конических роликовых подшипниках, а вертикальный вал опирается на подшипники и монтируется в расточке трубы шкворня, который крепится с корпусом уплотнения  к корпусу верхней конической пары.

Манжеты и паронитовая прокладка уплотняют полость конической пары по поверхности крышки.

Корпусы конических пар устанавливаются в расточках крышки и корпуса подвижно. Это позволяет изменять колею. От перемещений они стопорятся клиньями.

Опорой для трубы шкворня служит витая цилиндрическая пружина подвески. Труба шкворня входит в его гильзу, которая запрессована в корпусе редуктора и застопорена штифтом.

Опорой для нижнего конца пружины служит стоящий в корпусе редуктора подшипник. Благодаря этому происходит подрессоривание переднего моста. Ход подвески вниз во время движении трубы шкворня ограничивается корпусом. Вверх — опорными буртами гильзы и корпуса уплотнения. Уплотняется шкорневое соединения поропластовой набивкой и двумя кольцами.

Состав нижней конической пары: ведущая шестерня в корпусе редуктора и ведомая на шлицах фланца диска, на котором закрепляется диск колеса.

Передача крутящего момента

Вращается фланец диска на подшипнике  и двух конических подшипниках, которые запрессованы в стакане, установленном в расточке крышки.

Шестерня и подшипники стопорятся двумя болтами и шайбой от осевого перемещения.

Уплотняется нижняя коническая пара резиновым кольцом, установленном в стакане, манжетой и паронитовыми прокладками по плоскостям крышек и корпуса.

К корпусу редуктора крепятся поворотный рычаг с закрепленными на нем тягами рулевой трапеции и кронштейны крыльев колес.
Крутящий момент передается на фланец диска от полуосевой шестерни дифференциала при посредстве шестерней нижней и верхней конических пар.

Усилие рулевой трапеции при повороте трактора передается через поворотные рычаги и рулевые тяги на корпусы редукторов, поворачивающиеся относительно труб шкворней вместе с колесами. При этом производится обкат шестерен нижней и верхней конических пар переднего моста МТЗ 82.
