Компрессор МТЗ 82: устройство, характеристики, неполадки и ремонт

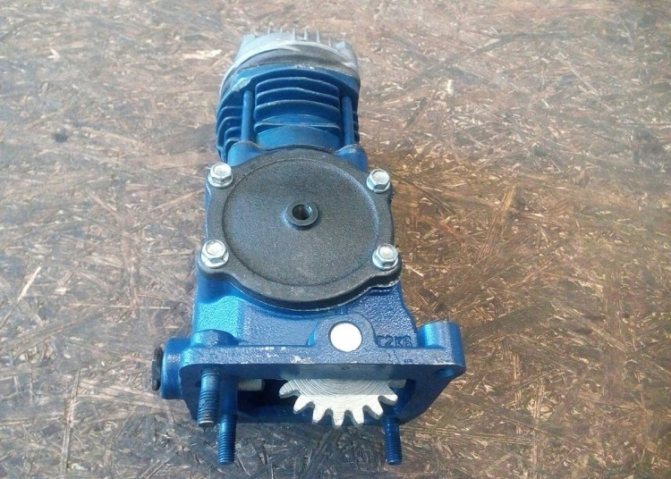

Устройство компрессора

Конструктивно компрессор тракторный напоминает обычный двигатель внутреннего сгорания. Основу его конструкции тоже составляют цилиндр, поршень и коленвал. Однако движение цилиндру сообщают вращающийся вал, который получает крутящий момент от двигателя трактора, а именно – от шестеренки топливного насоса через промежуточную шестеренку и шестерню на коленвале компрессора.

Основные элементы агрегата:

• коленчатый вал;
• цилиндр;
• головка цилиндра;
• поршневая группа;
• картер;
• клапаны нагнетания и воздухозаборный.

Оба клапана, нагнетательный и воздухозаборный, пластинчатого типа. Клапаны находятся сверху агрегата и оснащены пружинами, прижимающими их к седлам.

Располагается компрессор с левой стороны крышки распределения двигателя. Для обеспечение воздушного охлаждения корпус выполнен в виде радиатора. Масло для смазки деталей подается из главного маслопровода методом разбрызгивания.

Технические характеристики

Трактора МТЗ 80 и 82 комплектуются дизельными двигателями Д240 и Д243, совместно с которыми работают компрессоры МТЗ модели А29 01.000.

Устройство обеспечивает постоянное давление в системе на уровне 0,6 МПа. Характеристики компрессора обеспечивают надежность работы и простоту обслуживания – ремонтировать агрегат вполне можно в одиночку и вне специально оборудованной мастерской.

Характеристики:

1. Частота вращения коленвала 1350 об/мин.
2. Производительность 115 л/мин.
3. Рабочий объём цилиндра – 172 куб. см.
4. Ход поршня – 38 мм.
5. Охлаждение – воздушное.
6. Мощность – 2 кВт.
7. Головка компрессора МТЗ – старого образца.
8. Вес – 8 кг.

Устройство и работа компрессора

Поршневой одноцилиндровый узел установлен с левой стороны походу трактора на корпусе распределительных шестерён дизеля. Привод компрессор получает от шестерни топливного насоса высокого давления при передаче вращения через промежуточную шестерню на ведомую шестерню, зубцы которой выполнены за одно целое с коленвалом узла.

устройство узла

Включение привода осуществляется в непосредственном месте размещения узла рукояткой, вводящей в зацепление промежуточную шестерню с шестернёй ТНВД. Поворот рукоятки в крайнее правое положение соответствует включённому приводу, левое — выключенному. Включение осуществляют при неработающем дизеле или в крайних случаях на минимальных оборотах.

Узел представляет собой одноцилиндровый поршневой механизм, коленчатый вал которого размещён в отдельном чугунном картере. Вал своими краями опирается на шарикоподшипники, установленные в стенках корпуса. К боковой крышке картера вместе опоры оси вращения коленвала подведён маслопровод от системы смазки дизеля. Через данную магистраль смазка поступает по каналу коленвала узла к трущемся поверхностям вкладышей шатунной шейки кривошипа и далее разбрызгиванием ко всем деталям поршневой группы и механизмам привода, после стекает из картера вниз в корпус распределительных шестерён дизеля.

Цилиндр в виде отливки с теплоотводными рёбрами для охлаждения в сборе с головкой крепится к картеру четырьмя шпильками через прокладку. В головке цилиндра размещён клапанный механизм состоящий из пластинчатых впускного и нагнетательного клапанов. Пружинный принцип конструкции обеспечивает открытие нагнетательного клапана в такте сжатия движения поршня, увеличивая потенциал давления воздуха в системе, и открытие впускного клапана под действием разрежения при движении поршня в нижнее положение.

Технические характеристики

Компрессором с каталожным номером А 29.01.000 укомплектовываются трактора с двигателем Д-240, Д-243, Д-245.

• Тип — одноцилиндровый
• Охлаждение — воздушное
• Диаметр цилиндр -72 мм
• Рабочий объём — 155 см³
• Ход поршня — 38 мм
• Производительность — 115 л/ мин.
• Частота вращения номинальная — 1350 об/мин.
• Частота вращения максимальная — 1550 об/мин.
• Вес узла — 9,5 кг

Принцип действия устройства

Компрессор работает по следующему принципу:

1. Работающий двигатель передаёт крутящий момент на коленвал компрессора.
2. Поршень поднимается до достижения ВМТ (верхней мертвой точки) и сжимает воздух, пока не откроется нагнетающий клапан.
3. Из всасывающего коллектора мотора поступает воздух, пока давление не достигнет 7,4 кгс на кв. см.
4. Регулятор прекращает подачу, пока давление не упадет до 6,6 кгс/кв. см.
5. По достижении это показателя регулятор снова срабатывает, клапан открывается и цикл повторяется. Давление в пневмосистеме трактора поддерживается на необходимом уровне.

Компрессор МТЗ, его устройство и рабочий цикл

Тракторный компрессор выполнен по одноцилиндровой технологии, имеет поршневой тип и одноступенчатое строение. Монтаж его производится по левой стороне, прямо на распределительный кожух двигателя. В действие агрегат приводится за счёт активизации шестерёнки на топливном насосе, передающей движение на ведомую шестерёнку коленвала посредством промежуточной шестерни.
Сам же компрессор трактора МТЗ включает в себя такие комплектующие:

• Цилиндр, картер и прокладка;
• Ограничитель и клапан нагнетательного типа;

•
  Штуцер и пробка;

• Цилиндровая головка, крепёжный болт и шайба;
• Клапан всасывающего типа и его крепление.

Рабочий цикл агрегата проходит следующим образом. От функционирующего двигателя привод переходит на коленвал компрессора. Его поршень начинает своё движение вверх, постепенно сжимая воздух, переходящий в нагнетательный канал посредством особого клапана, из которого по комплексу трубопроводов он устремляется к воздушному баллону. При достижении наивысшего в нём давления, составляющего порядка 7,5 кгс/см2, активизируется регулятор давления, разгружающий компрессор и приостанавливающий поступление воздуха в баллон. Если же давление падает примерно до 6,5 кгс/см2 контроллер срабатывает повторно и возобновляет поступление воздушных потоков в пневмосистему МТЗ.

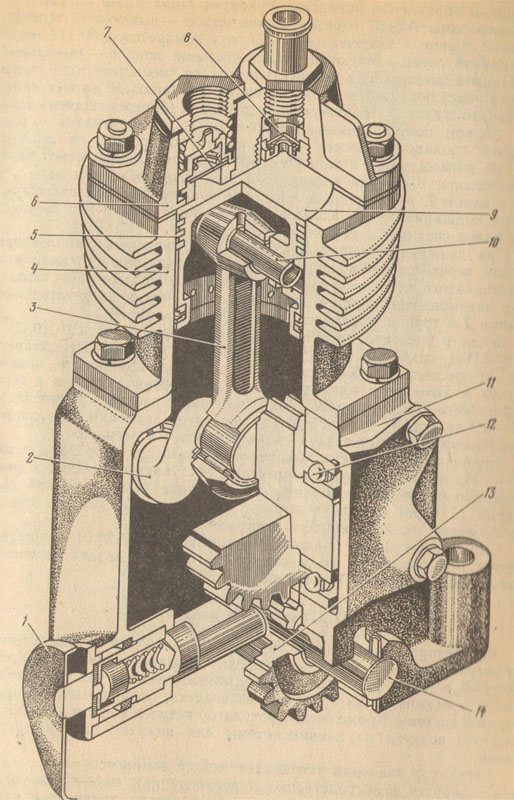

1 – рукоятка включения привода; 2 – коленчатый вал; 3 – шатун; 4 – цилиндр; 5 – поршневые кольца; 6 – головка цилиндров; 7 – нагнетательный клапан; 8 – всасывающий клапан; 9 – поршень; 10 – поршневой палец; 11 – картер; 12 – подшипник; 13 – промежуточная шестерня; 14 – ось.

Основные детали компрессора трактора МТЗ-80 (МТЗ-82):

коленчатый вал,
головка цилиндра,
поршень,
картер,
клапаны — нагнетательный и воздухозаборный,
поршневые колечки,
шатун,
шестерня,
поршневой палец,
подшипники коленвала,
цилиндр,
стакан подшипника,
элементы крепежа.

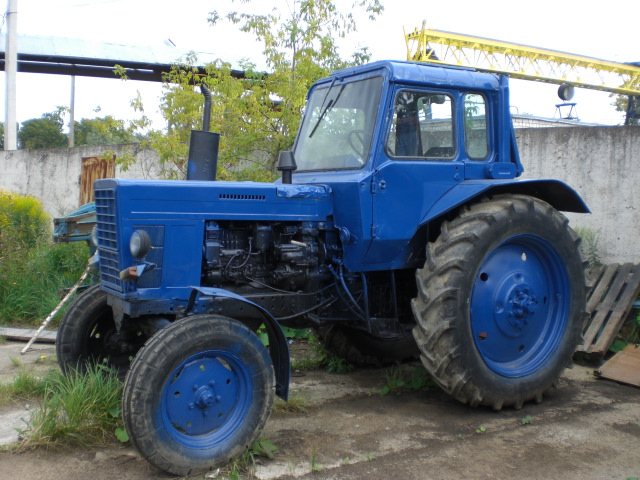

Кабина и интерьер агрегата

Трактор Беларусь МТЗ-80 оборудован просторной кабиной. Она крепится к силовой раме посредством резиновых амортизаторов, которые эффективно подавляют шум от работающей трансмиссии и мотора трактора. Удобное водительское сиденье можно регулировать по высоте.

Внутренние поверхности кабины агрегата МТЗ-80 отделаны термо- и шумопоглощающим материалом. На полу находятся резиновые коврики, предотвращающие соскальзывание ног водителя с педалей.

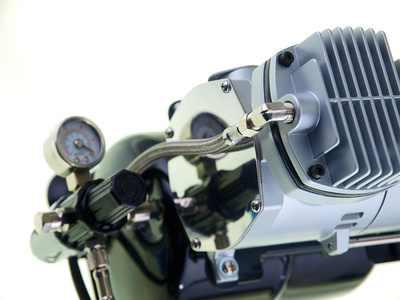

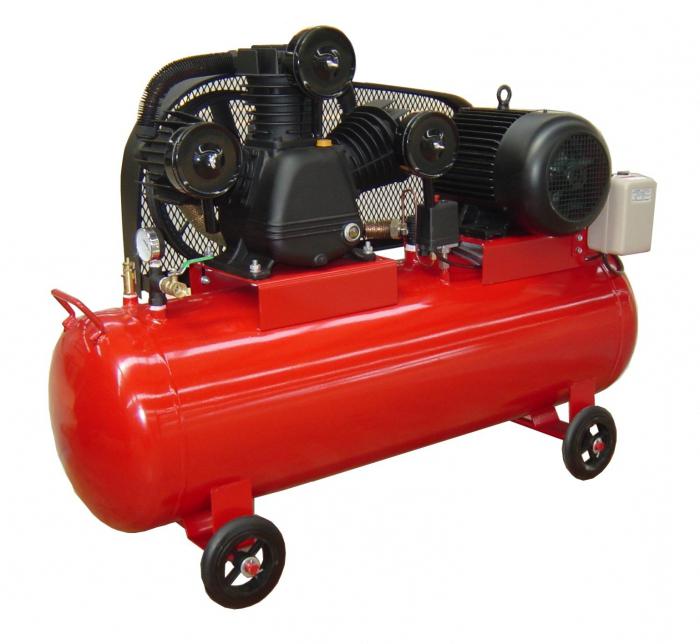

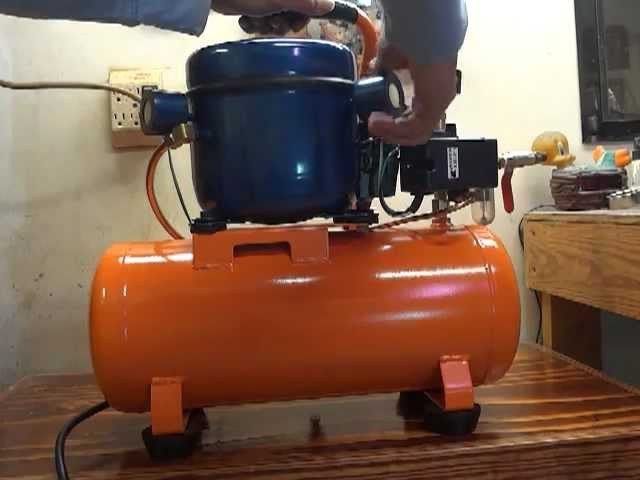

Компрессор для покраски автомобиля

Если у вас есть компрессор для покраски, то можно производить различные манипуляции. Например, покрасить автомобиль, накачать шины, осуществить подачу воздуха на различный пневматический инструмент. В данной статье будет рассмотрено, как изготовить компрессор своими руками. Причем использоваться будут только доступные материалы каждому. Компрессор в гараже – это незаменимая вещь, он всегда окажется полезным как при уборке, так и при покраске.

Причем последняя функция компрессора необходима очень часто. Но крайне важно, чтобы компрессор соответствовал определенным требованиям. Начать стоит с того, что воздух должен поступать в краскопульт максимально равномерно, в нем не должно содержаться примеси, например, маленьких капелек воды, машинного масла либо иных твердых частиц. Обратите внимание на то, что компрессор для покраски авто должен выдавать максимально чистый воздух.

Всем известно, что эффект апельсиновой корки возникает в тех случаях, если в воздух попадают посторонние частицы. Все те воздушные компрессоры, которые вы можете увидеть в магазинах, имеют очень высокую цену, но зато они обладают всеми необходимыми качествами. Но стоит отметить, что самостоятельно изготовить компрессор, который не будет уступать профессиональным или полупрофессиональным моделям, довольно несложно.

Принцип работы компрессора

Принцип работы как у всех одинаков, его довольно несложно можно описать несколькими словами. Имеется бак, в котором хранится сжатый воздух. В него нагнетается воздух либо механическим способом, либо вручную. Последний вид подачи выгоден только с экономической точки зрения, на него необходимо потратить много сил и энергии. В случае если происходит автоматическое нагнетание, вы тратите несколько больше средств, зато никакого физического труда вы не выполняете.

Конечно, накладываются некоторые требования, такие как необходимость заменять масло в воздушной помпе для обеспечения ее смазывания. Воздух подается от нагнетателя к ресиверу. От последнего поступает на краскопульт. Как видите, принцип действия несложен, довольно просто изготовить качественный компрессор своими руками для покраски, а весь процесс займет несколько минут.

Простейший компрессор

Если вам необходим компрессор на короткий срок, разумнее сделать несложную конструкцию, на которую вы потратите немного времени. Чтобы изготовить устройство, вам потребуется следующий набор материалов:

1. В качестве ресивера используется обычная камера автомобильная, причем она может быть как без покрышки, так и с ней.
2. В качестве нагнетателя воздуха можно использовать ручной насос, ножной, электрический. Главное чтобы в нем имелся манометр – устройство измерения давления.
3. Также вам потребуется негодная камера, а именно – от нее сосок с золотником.
4. Комплект для ремонта резиновых изделий.
5. Шило.

Когда у вас будут под рукой все необходимые приспособления, можно начать изготовление. Стоит отметить, что использовать материалы можно различные, в каждом гараже их найти не составит труда. Несложный компрессор своими руками для покраски сделать можно довольно быстро.

Процесс изготовления

Для изготовления компрессора возьмите камеру, проверьте ее на наличие повреждений. Для этого накачайте насосом и опустите в емкость с водой. Если у камеры будут наблюдаться трещины, порезы, маленькие дырочки, то в воде будут образовываться пузыри. При необходимости следует провести ремонт камеры. Для этого нужно использовать ремкомплект камер. Дальнейшее изготовление ресивера заключается в том, что необходимо проделать небольшое отверстие, в которое будет произведена установка дополнительного соска. С его помощью осуществляется подача воздуха к потребителю – краскопульту. Этот штуцер необходимо приклеить к камере и произвести соединение с краскопультом при помощи пневмотрубки.

Единственная доработка, в которой нуждается компрессор для покраски автомобиля, своими руками изготавливаемый, – это необходимость выкручивания золотника. Обратите внимание на то, что только в этом штуцере нужно выкручивать золотник, в родном это делать не нужно. Причина в том, что через него воздух должен проходить свободно, но обратно ему не нужно выходить. Чтобы определить оптимальное давление, необходимо произвести включение устройства и попробовать распылить краску на поверхность. Главное, чтобы краска ложилась на поверхности равномерно, не было разрывов. Контроль давления производится по манометру. Причем во время начала работы краскопульта давление не должно изменяться скачками.

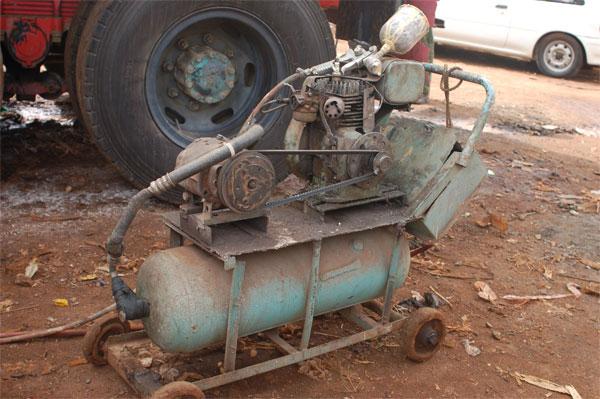

Изготовление полупрофессионального компрессора

Как показывает практика, компрессор для покраски автомобиля, своими руками изготовленный, обладает большим сроком службы, причем в этом он выигрывает у фирменных образцов. Все дело в том, что такие компрессоры делаются для себя, а не для продажи, поэтому при изготовлении большой упор делается на доступность материалов и их срок службы. Чтобы изготовить практически профессиональный компрессор, вам потребуются следующие материалы:

• Механический или электрический манометр.
• Электромагнитное реле для контроля давления в ресивере.
• Воздушный редуктор-фильтр для отделения масла.
• Бензиновый фильтр для карбюраторных автомобилей.
• Крестовина для водопровода с резьбой. Внутренний размер – три четверти дюйма.
• Переходники с резьбой.
• Хомуты.
• Двигатель для изготовления нагнетателя.
• Ресивер с необходимой емкостью.
• Моторное масло, желательно полусинтетика, значения вязкости 10W40.
• Выключатель 220 Вольт 5 Ампер.
• Трубки из латуни.
• Шланги, устойчивые к воздействию масла.
• Шприц 10 или 20 кубов.
• Отрезок бруса для изготовления основания.
• Силиконовый герметик или лента.
• Краска.
• Надфили.
• Небольшие колесики, чтобы сделать ваше устройство передвижным.
• Топливный фильтр для дизельного мотора.
• А также большое количество гаек, саморезов, шайб, болтов.

С поиском всех необходимых материалов не будет трудностей, но самое главное – это найти подходящий источник воздуха, то есть нагнетатель. Вот какой компрессор для покраски оказывается простой в изготовлении, нужно только обзавестись одним или двумя ненужными холодильниками.

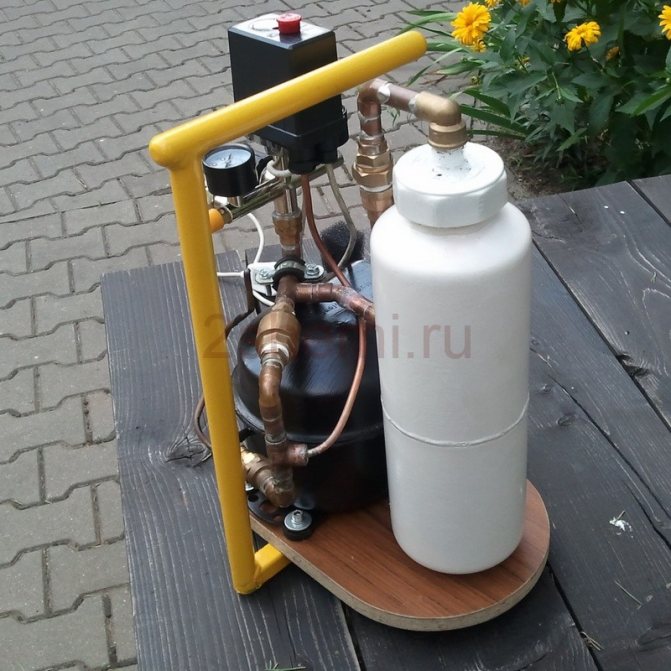

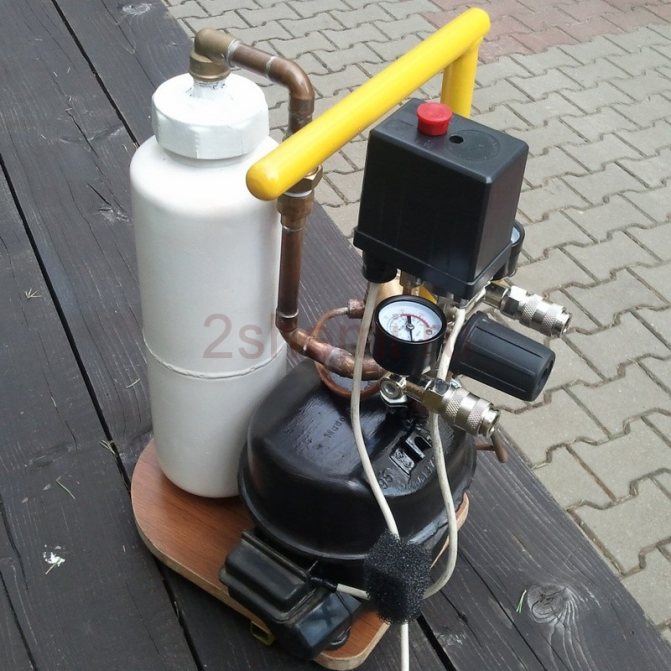

Основа компрессора – двигатель

Для нагнетания воздуха можно использовать компрессор, извлеченный из холодильника. У него имеется специальное пусковое реле, которое поможет поддерживать необходимый уровень давления в ресивере компрессора. Причем советские модели холодильников оборудовались компрессорами, которые могут производить нагнетание очень высокого давления, импортные образцы этой бытовой техники не идут ни в какое сравнение. Для начала разберите холодильник, вытащите из него компрессор, произведите очистку от многолетних слоев грязи и пыли. Первым делом необходимо произвести замену масла в корпусе компрессора.

Вы понимаете, что не каждый холодильник подвергался техническому обслуживанию. Все дело в том что система максимально герметична. Следовательно, в нее не проникает ни воздух, ни посторонние предметы, ни вода. Для смазки компрессора можно использовать моторное масло для двигателей, желательно полусинтетику. Стоит заметить, что воздушный компрессор для покраски нуждается в специальном масле. Но его можно заменить и полусинтетикой, характеристики почти одинаковые.

Автоматика для компрессора

Конечно, потребуется автоматизировать процесс накачки воздуха в ресивер. Для этого необходимо использовать датчик давления электронного типа, а также микроконтроллер для управления нагнетателем. Выход компрессора соединяется с ресивером. В последнем произведена установка датчика давления. Такой компрессор для покраски авто будет работать независимо от вас, вам потребуется только включить его в розетку.

При произведении накачки воздуха в ресивер происходит постоянный контроль давления. Для равномерной работы краскопульта необходимо чтобы давление колебалось в определенном интервале. Поэтому нужно установить микроконтроллерное устройство на срабатывание при определенных значениях параметра. При достижении максимально заданного давления необходимо, чтобы нагнетатель отключался. Если же давление в ресивере опускается ниже минимального значения, должно происходить включение нагнетателя. Вот такой несложный процесс протекает в самодельном компрессоре.

Этапы сборочных работ

Сделать компрессор из холодильника – значит выполнить простую последовательность шагов:

1. Взять плоскогубцы, накидной ключ на 12, 2 отвертки — на плюс и на минус. В нижней части задней панели перекусить пассатижами трубки, соединяющие компрессор с системой охлаждения. Открутить пусковое реле, предварительно пометив на нём верхнюю и нижнюю стороны. Отсоединить реле от вилки. Весь крепёж забираем с собой.
2. Проверка работоспособности: подсоединить назад реле, обеспечить доступ воздуха в компрессор по трубкам, подключить к сети. Если всё сделано правильно, то аппарат работает. В одну трубку будет поступать воздух, а из другой выходить. Пометить эти трубки.
3. Прикрепить компрессор саморезами к деревянной доске.
4. Берём старый огнетушитель, 1 шланг длиной 600 мм, 2 других – 100 мм, фильтр для топлива, хомуты, манометр, герметик. Дрель, отвёртка, плоскогубцы у нас уже есть.
5. Если нет огнетушителя, то сделаем пластиковую емкость. Для этого надо взять тару объемом более 3 л. Сделать 2 отверстия. Вставить в 1 отверстие входную трубку на расстоянии 2 см от дна ёмкости. Выходной трубопровод опускаем вглубь на 10 см. На пластиковый резервуар установить манометр невозможно.
6. Если есть железный резервуар, то фиксировать трубки можно сваркой. На железный ресивер устанавливаем манометр. Скрепляем ресивер и компрессор между собой.
7. На шланг длиной 10 см надеть фильтр, присоединить свободный конец трубки на входное отверстие сконструированного аппарата. Другим шлангом соединяем вход ресивера с выходом компрессора. Места стыковки фиксируем хомутами. На последний шланг крепится дизельный фильтр, а свободный конец его вставляется в выходное отверстие ресивера. На оставшийся конец трубки можно одеть при необходимости оборудование, чтобы стали доступны аэрография, покраска.

Второй вариант пошаговой инструкции:

1. Высверливаем специальное отверстие для переходника, который нужно закрепить. Можно выбирать разные способы, к примеру, самый доступный – холодное сваривание (с использованием «Эпоксилина»).
2. Тщательно зачищаем дно ресивера от загрязнений – налета и ржавчины. Это необходимо для того, чтобы «Эпоксилин» хорошо сцепился с поверхностью для прочного склеивания. Ну и, конечно же, чтобы краска не загрязнялась и не сбивалась в комочки с мусором. Достичь этого можно зачистив дно огнетушителя до металлического блеска вращательно-круговыми движениями наждачной бумагой.
3. Закрепляем переходник, зажимая его с лицевой стороны гайкой, и даем время застыть «Эпоксилину» согласно инструкции.
4. Переходим к основанию под компрессор, для чего нужно обзавестись тремя деревянными досками или же куском фанеры размером 30 на 30 см. для удобства дальнейшего перемещения нашего устройства к основе можно прикрутить мобильные колесики для мебели. Мы специально не описываем размеры отверстий и прочие мелочи, поскольку это все будет сугубо индивидуально, так как зависит от выбранного материала, типа компрессора и так далее.
5. Высверливаем отверстия для компрессора и шпилек и монтируем их. Шпильки закрепляются при помощи гаек и шайб. Надеваем на вдох компрессора автомобильный фильтр со специальной бумажной сердцевиной. Это поможет избежать попадания внутрь компрессора пыли и других мелких загрязнений.
6. Далее займемся электрикой. Чтобы наш самодельный компрессор для покраски автомобиля был удобным в использовании, оборудуем его реле давления (например, РМ5 либо РДМ5), а также тумблером отключения. Первое устройство, реле давления, необходимо нам для того, чтобы отключать компрессор в процессе накачивания воздуха в ресивер, когда давления достигает допустимого максимума, и наоборот, включать его, когда давление падает ниже допустимого минимума. Настроить значение величин максимального и минимального давлений можно прямо на реле при помощи пружин, причем большая пружина отвечает за минимальное давление (и соответственное включение компрессора), а маленькая – за разницу между максимальным и минимальным значением давления.
7. Присмотритесь внимательнее и увидите на реле 2 контакта, предназначенные специально для подключения его к сети. Поскольку изначально такие реле использовались в системе водоснабжения, то мы немного изменим его предназначение и особенности подключения. Наша задача – подключить первый контакт к сети, а второй – к компрессору.
8. Тумблер общего отключения ставим на разрыв между реле давления и сетью 220V. Это поможет обесточить всю установку, чтобы не бегать постоянно для включения-выключения.
9. Красим ресивер и приступаем к окончательной сборке.
10. Навинчиваем гайку со штуцером на фильтр-масловлагоотделитель.
11. Берем шланг и одеваем его одним концом на штуцер, а другим натягиваем на трубку компрессора и зажимаем все это хомутами. Для этого шланг берем армированный, маслостойкий. Каждое резьбовое соединение следует уплотнить фум-лентой.
12. Прикручиваем фильтр ко дну ресивера и обрабатываем силиконовое соединение герметиком.
13. Прикручиваем чугунную крышку, но предварительно обрабатываем ее резьбовое соединение все тем же герметиком. Чтобы улучшить герметизацию можно подложить под крышку резиновую прокладку.
14. На крышку нужно прикрутить трубку, резьба которой должна составлять четверть дюйма, а на нее – прикрутить крестовину.

Водяной насос и компрессор МТЗ-80

Ремонт водяного насоса Д-240 трактора МТЗ-80 Течь воды из дренажного отверстия, повышенный шум и стуки при работе водяного насоса (помпы) указывают на неисправность водяного насоса системы охлаждения дизеля (рис. 2.1.98).

Рис. 2.1.98. Водяная помпа МТЗ-80 в сборе 1 — шкив; 2 — подшипники; 3 — корпус; 4 — крыльчатка; 5 — дренажное отверстие; 6 — валик; 7 — гайка Появление значительного зазора в подшипнике или разрушение подшипника могут привести к повреждению сердцевины радиатора крыльчаткой вентилятора. Повышенный шум и стуки указывают на предельный износ или разрушение подшипников насоса, ослабление посадочного места валика под приводной шкив. Течь охлаждающей жидкости из дренажного отверстия или следы масла на шкиве привода свидетельствуют о разрушении уплотнений валика насоса (С целью повышения надежности и долговечности, на дизели Д-240, начиная с февраля 1987 г., устанавливаются водяные насосы с уплотнением и усиленным подшипниковым узлом). При появлении неисправностей снимают водяную помпу с дизеля Д-240 (рис. 2.1.99) и разбирают для замены изношенных деталей (рис. 2.1.100—2.1.105). Если осевое перемещение валика в подшипниках превышает 0,6 мм или наблюдается ослабление внутренних колец подшипников на валике, то валик заменяют в сборе с подшипниками. При радиальном зазоре в подшипниках, превышающем 0,1 мм, подшипники заменяют (рис. 2.1.106).

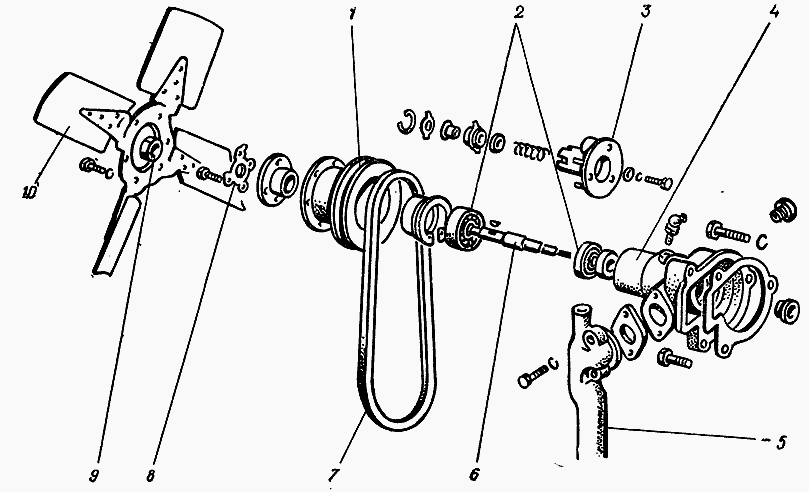

Рис. 2.1.100. Взаимное расположение деталей водяного насоса МТЗ-80 1 — шкив; 2 — подшипники; 3 — крыльчатка; 4 — корпус; 5 — патрубок; 6 — валик насоса; 7 — ремень привода водяного насоса; 8 — стопорная пластина; 9 — гайка; 10 — вентилятор Рис. 2.1.99. Снятие водяного насоса Д-240 трактора МТЗ-80 1 — шкив; 2 — водяной насос; 3 — патрубок Рис. 2.1.101. Отворачивание гайки крепления шкива 1 — гайка; 2 — шкив; 3 — стопорная пластина (с февраля 1987 г. стопорная пластина не ставится)

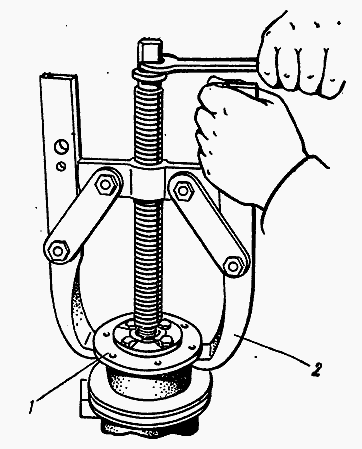

Рис. 2.1.102. Опрессовка шкива 1 — шкив; 2 — двухлапчатый съемник Рис. 2.1.103. Снятие стопорного кольца подшипникаРис. 2.1.104. Отворачивание болта крепления крыльчатки 1 — корпус водяного насоса; 2 — крыльчатка; 3 — болт Рис. 2.1.105. Выпрессовка валика водяной помпы 1— корпус водяного насоса; 2 — выколотка; 3 — крыльчатка Рис. 2.1.106. Спрессовка подшипника с валика водяного насоса 1 — подшипник; 2 — валик водяного насоса; 3 — шток пресса На уплотняющей шайбе торцового уплотнения допускаются кольцевые риски и следы износа глубиной не более 0,5 мм. Толщина шайбы должна быть не менее 2,5 мм. Манжета не должна иметь сквозных прорывов. При наличии трещин корпус водяного насоса Д-240 выбраковывают. Если трещины отсутствуют, измеряют посадочные поверхности корпуса под подшипники валика и результаты сравнивают с допустимыми значениями. Номинальные и допустимые размеры водяной помпы МТЗ-80, мм Расстояние от торца опорной втулки до плоскости разъема: — номинальное — 47,0—47,3 — допустимое — 48,5 Допустимый диаметр отверстий корпуса под подшипники: 305 — 62,07 304 — 52,06 Если на торцовой поверхности опорной втулки корпуса насоса имеются следы износа (кольцевые канавки) глубиной более 0,5 мм, то втулку выпрессовывают и заменяют новой. При оборке насоса резиновые манжеты устанавливают так, чтобы отвороты с пружинами были обращены в сторону шарикоподшипников. Гайка ступицы должна быть затянута моментом 16—19 Нм.

После сборки насоса валик должен вращаться от усилия руки без заеданий крыльчатки. Концы кромок лопастей вентилятора должны находиться в одной плоскости. Ремонт компрессора трактора МТЗ-80 Отсутствие давления воздуха в пневмосистеме трактора МТЗ-80 указывает на нарушение герметичности клапанов компрессора, проскальзывание приводных ремней на шкиве. Если увеличением натяжения ремней не удается достичь нормального давления в пневмосистеме, а утечки воздуха не обнаружены, компрессор снимают с дизеля, разбирают и проверяют техническое состояние его деталей. При снятии компрессора отсоединяют всасывающий, нагнетательный и масляный трубопроводы (рис.2.1.80), отворачивают три гайки и болт крепления (рис. 2.1.81). Для проверки технического состояния клапанов компрессора отворачивают штуцер и пробку, вынимают корпус и извлекают пружину клапана. Рис. 2.1.80. Отсоединение трубопроводов 1 — нагнетательный трубопровод; 2 — всасывающий трубопровод Рис. 2.1.81. Отсоединение компрессора от дизеля Д-240 1 — компрессор; 2 — дизель; 3 — гайка Изношенные или поврежденные клапаны заменяют. Клапаны с двусторонней шлифованной поверхностью можно перевернуть. Новые клапаны притирают, притертые поверхности тщательно промывают в керосине или дизельном топливе. При необходимости меняют и пружины клапанов. Пониженное давление может вызываться износом деталей цилиндропоршневой группы компрессора (рис. 2.1.84). Признаком износа является повышенное содержание масла в конденсате вследствие износа поршневых колец и уплотнений коленчатого вала. Появление стуков в зоне движения поршня свидетельствует о его износе, а в зоне коленчатого вала — об износе биметаллических вкладышей шатунного подшипника или износе игольчатого подшипника шейки коленчатого вала.

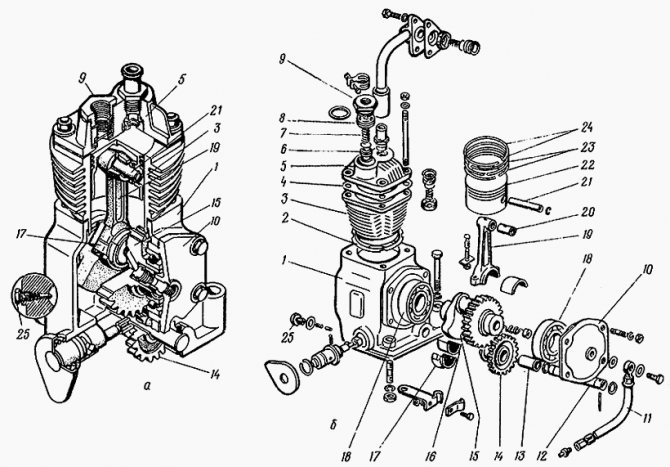

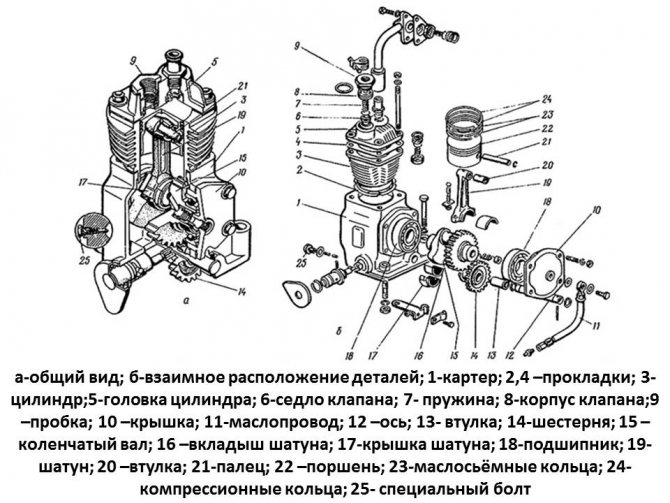

Рис. 2.1.84. Компрессор МТЗ-80 а — общий вид; б — взаимное расположение деталей; 1 — картер; 2, 4 — прокладки; 3 — цилиндр; 5 — головка цилиндра; 6 — седло клапана; 7 — пружина клапана; 8 — корпус клапана; 9 — пробка; 10 —крышка; 11 — маслопровод; 12 — ось; 13 — втулка; 14 — шестерня; 15 — коленчатый вал; 16 — вкладыш шатуна; 17 — крышка шатуна; 18 — подшипник; 19 — шатун; 20 — втулка; 21 — палец; 22 — поршень; 23 — маслосъемные кольца; 24 — компрессионные кольца; 25 — специальный болт Для устранения указанных неисправностей разбирают компрессор (рис. 2.1.85—2.1.88) и подвергают детали экспертизе с целью определения технического состояния. Рис. 2.1.85. Снятие цилиндра 1 — цилиндр; 2 — гайка Рис. 2.1.86. Снятие поршневого кольца 1 — поршневое кольцо; 2 — поршень Индикаторным нутромером можно замерить внутренний диаметр цилиндра (72,00— 72,03 мм), а микрометром — наружный диаметр юбки поршня (71,86—71,89 мм). Размеры даны для компрессора А-29.01.000. Зазор в замке кольца, установленного в цилиндр, должен быть не более 1,2 мм; торцовый зазор между поршневым кольцом и канавкой поршня — не более 0,4 мм.

Если наблюдается значительная амплитуда качания верхней головки шатуна в плоскости, параллельной оси коленчатого вала, заменяют шатунный подшипник. Операции замены шатунного подшипника с неразъемной нижней головкой шатуна показаны на рис. 2.1.89—2.1.95. В случае замены деталей механизма привода снимают рычаг и выпрессовывают ось привода (рис. 2.1.96, 2.1.97). При сборке устанавливают цилиндр на корпус картера и затягивают головку динамометрическим ключом в два приема моментом 12—17 Hм.

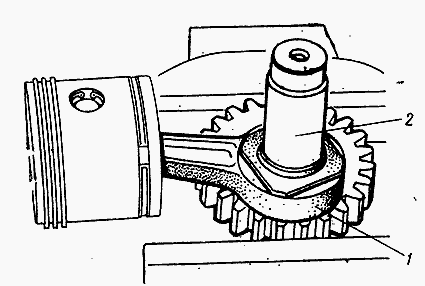

Рис. 2.1.94. Снятие шатуна 1 — шатун; 2 — коленчатый вал

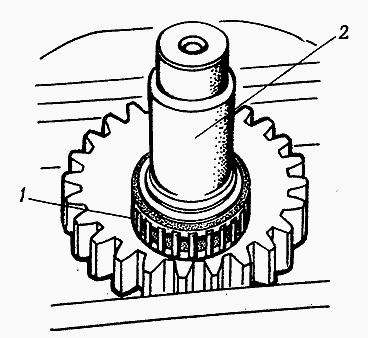

Рис. 2.1.95. Снятие игольчатого подшипника с коленчатого вала 1 — игольчатый подшипник; 2 — коленчатый вал

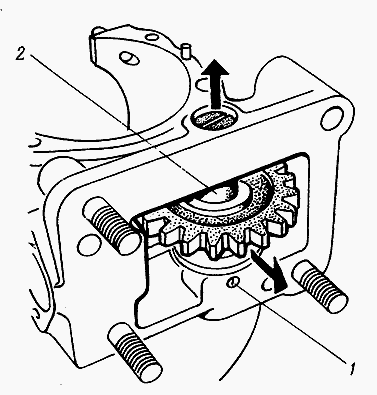

Рис. 2.1.97. Выпрессовка оси привода 1 — фиксатор; 2 — ось привода

Демонтаж компрессора

Порядок демонтажа:

1. Отсоединить всасывающий и нагнетательный шланги и маслопровод компрессора МТЗ.
2. Открутить три гайки и болт крепления.
3. Если необходимо осмотреть клапаны, открутить штуцер и пробку, далее извлечь корпус и пружину клапана.

Особые инструменты для демонтажа не требуются, достаточно обычного комплекта, куда входят отвертки, гаечные ключи разных размеров и плоскогубцы.

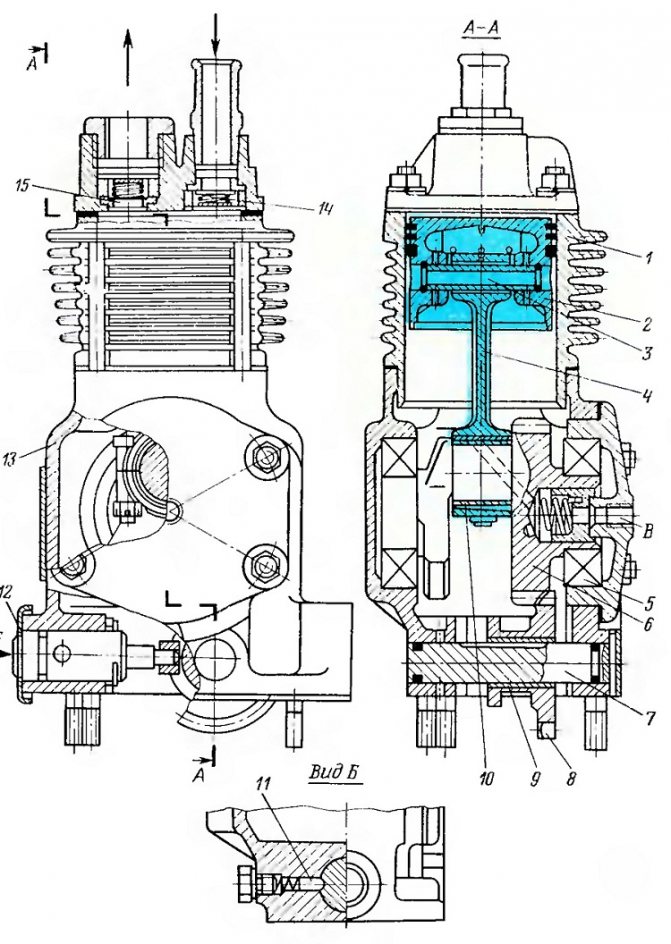

Схема компрессора

Обзор

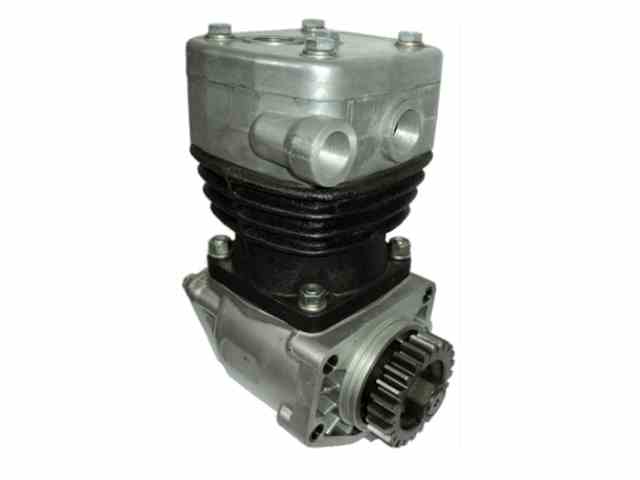

Компрессор МТЗ (А29.01.000) имеет один цилиндр и является однопоршневым одноступенчатым, по сути, двигателем с производительностью 115л/мин., при частоте вращения коленвала 1350 об/мин.

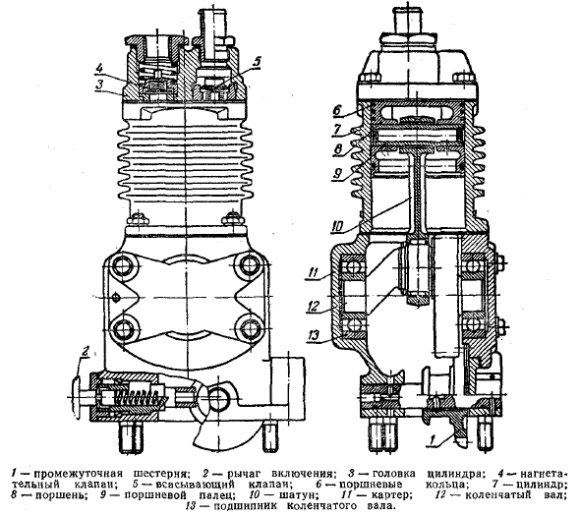

1 – промежуточная шестерня; 2 – картер; 3 – коленчатый вал; 4 – подшипники коленчатого вала; 5 – шатун; 6 – цилиндр; 7 – поршень; 8 – поршневой палец; 9 – поршневые кольца; 10 – головка цилиндра; 11 – всасывающий клапана; 12 – нагнетательный клапан; 13 – стакан подшипника.

Возможные неисправности и ремонт

Как правило, неполадки в работе пневмосистемы становятся заметны, когда не обеспечивается надлежащее давление. Причины могут быть разными, от проскальзывания ремня привода до механического износа комплектующих. Также свою роль могут сыграть бракованные запчасти, некачественное и несвоевременное обслуживание, климатические параметры и условия работы (например, повышенная влажность или запыленность воздуха) и многое другое.

Основные признаки неполадок:

1. Полное отсутствие давления может быть связано с неисправностью клапанов или проскальзыванием ремня привода. Для начала стоит заменить ремень, это несложно и быстро. Если ремень новый и правильно установлен, значит, проблема в самом компрессорном устройстве. В том числе, нужно осмотреть нагнетательный и всасывающий шланг МТЗ компрессора и убедиться, что они не повреждены и нормально закреплены.
2. Износ клапанов виден сразу – детали искривлены, покорежены. Двусторонние детали можно перевернуть (при условии, что вторая поверхность не изношена). Если без замены не обойтись, новые клапаны необходимо притереть. Делается это так: нужно нанести на диск притирочную пасту и интенсивно вращать его по седлу. Проще всего выполнять эту операцию при помощи дрели с предварительно надетым резиновым шлангом. После притирки диск нужно промыть в керосине или солярке. Необходимо проверить пружины и при надобности поменять их.
3. Пониженное давление чаще всего означает чрезмерный износ колец и поршневой группы. Также на это указывает повышенное количество масла в конденсате. Нужно поменять поршневые кольца и уплотнители коленвала. Все необходимые материалы входят в ремкомплект компрессора МТЗ, который можно приобрести в любом магазине автозапчастей (в том числе онлайн).
4. При появлении посторонних звуков в области поршня стоит заподозрить выработку поверхностей. Обычно достаточно внимательно прислушаться, где и в какой момент стучит, чтобы понять, какая деталь изношена.
5. Стук в коленвале указывает, что повреждены вкладыши или подшипники. Проблема решается заменой игольчатого подшипника шейки коленвала или вкладышей шатунного подшипника. Сам подшипник меняется только при наличии люфта верхней головки шатуна в плоскости, параллельной оси коленвала.
6. Большинство неполадок можно определить самостоятельно, разобрав компрессор. Однако для полной диагностики потребуется провести замеры. Внутренний диаметр цилиндра должен быть 72 мм (измеряется нутромером). Внешний диаметр поршневой юбки должен составлять 71,87 мм. Зазор между замком кольца в цилиндре должен составлять не более 1,21 мм. Для измерения зазоров используются специальные щупы.

Пневматическая система трактора

В рабочем состоянии система в автоматическом режиме поддерживает рабочее давление реагируя на установленный верхний предел значения или на падение давления в результате работы привода тормозов и отбора сжатого воздуха.

В состав системы входит:

• Компрессор — узел, создающий давление воздуха
• Воздушный балон-ресивер
• Регулятор давления — узел, регулирующий давление в системе
• Манометр — контрольно-измерительный прибор системы на панели управления
• Тормозной кран — узел предназначен для управления подачей давления в рабочие пневмоцилиндры тормозов прицепного средства. Привод управления краном сблокирован с педалями управления тормозов трактора.
• Разобщительный кран — узел для открытия и закрытия давления в соединительном пневмапроводе.
• Пневматический переходник — устройство для привода тормозов транспортных прицепных средств с гидравлической тормозной системой.
• Соединительная головка — муфта для соединения воздушных магистралей трактора и прицепа.

Схема пневматической системы МТЗ 80

Рабочее давление, созданное компрессором в пневмосистеме трактора Беларус, поддерживается автоматически регулятором в пределах 6,5-8 кгм/см² (6,7-7,3 в ранних версиях трактора). Срабатывания предохранительного клапана осуществляется при росте давления в пределах 8,5-10 кгм/см² (8,5-9 в ранних версиях). При исправной работе системы падение давления в течение получаса после остановки двигателя не должно превышать 2 кгм/см². При повышении значения падения пневмосистема подлежит проверке с последующим устранением неполадок.
