Гидроувеличитель сцепного веса МТЗ-80

ГСВ – особенности и устройство

ГСВ или гидроувеличитель сцепного веса позволяет проводить точное регулирование действующего на задние колёса веса, для чего в силовом цилиндре формируется необходимое давление подпора, а также снимается часть нагрузки с копирующих элементов установленного оборудования или приспособлений. Особенно эффективен этот агрегат при пахоте почв с изменчивым сопротивлением, в процессе сплошного культивирования, посадке и междурядной прополке картофеля, а также при агрегатировании на МТЗ-80 полунавесных комбайнов для картофелеуборки.

ГСВ являет собой устройство клапанно-золотникового типа, которое монтируется возле распределителя и состоит из корпуса, с расположенным внутри автоматом по подзарядке гидроаккумулятора и узлом ползуна, снабжённым специальным фиксатором. В зависимости от рабочей ситуации ползун может быть выставлен в одну из позиций:

• «Включено» – гидроаккумулятор соединяется с основным цилиндром, что обеспечивает беспрепятственное прохождение масла через ГСВ к баку;
• «Выключено» – распределитель подключается к основному цилиндру посредством открытого запорного клапана;
• «Заперто» – главный цилиндр отключается от гидросистемы, за счёт скольжения шарика по скосу на ползуне, что и вызывает закрытие клапана;
• «Сброс давления» – ползун посредством стакана действует на пружину, сжимая её, при этом шарики располагаются на его коническом пологом основании. Удерживание ползуна в этой позиции возможно исключительно в принудительном порядке, поскольку разжатие пружины переводит гидроувеличитель сцепного веса в позицию «Включено».

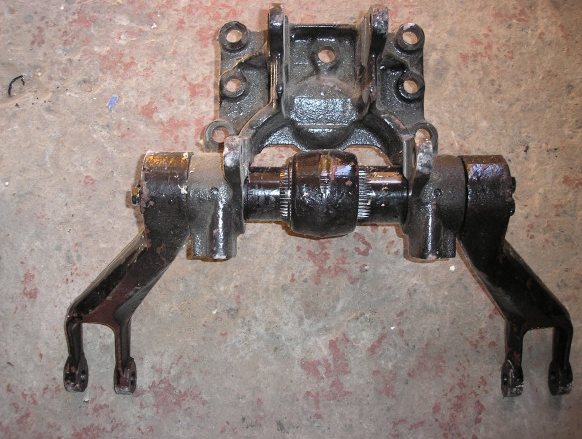

Устройство ГСВ трактора МТЗ 80

Гидравлический узел в строен в гидронавесную раздельно-агрегатную систему трактора. В состав гидродогружателя входят:

• Узел управления (регулятор) — закреплён на корпусе гидросистемы
• Гидроаккумулятор — установлен на левом корпусе полуоси заднего колеса

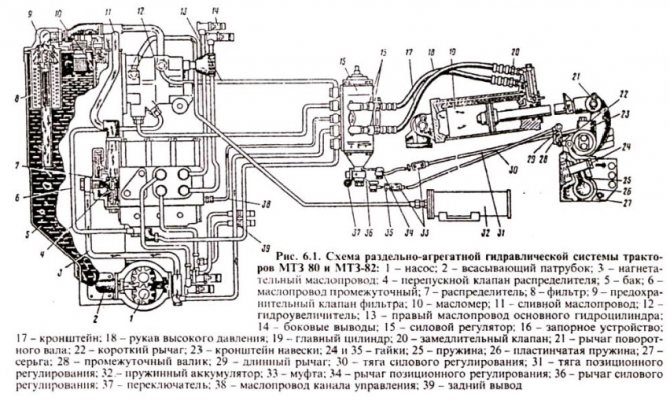

Размещение гидроувеличителя на корпусе гидросистемы трактора МТЗ 80

Регулятор

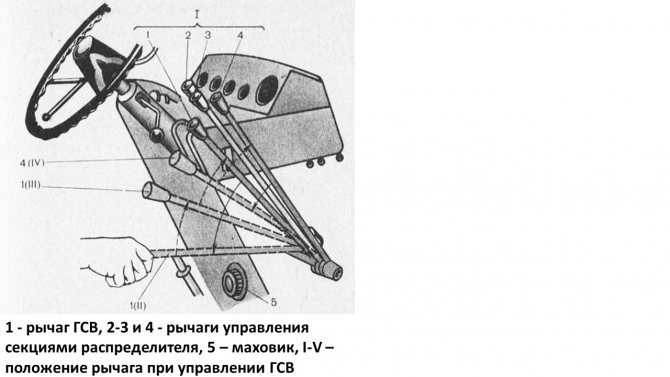

Узел управления представляет собой регулятор-гидроспределитель с рукояткой управления режимами и маховичком настройки давления подпора в цилиндре навески. Штатно рычаг выведен четвёртым рычагом вместе с тремя рукоятками управления секциями распределителя и шарнирно спарен с рычагом управления навеской. Маховик настройки выведен наружу кожуха рулевой колонки трактора.

Регулятор ГСВ

В верхней части корпуса догружателя установлен золотник автоматического регулирования давления с маховичком настройки. В нижней расточке полости корпуса размещён ползун переключения режимов, наружным рычагом которого осуществляется управление. Между двумя расточками золотника и ползуна в корпусе установлен обратный клапан, в нижней части узла запорный клапан.

Согласно режимов рычаг переключения может устанавливаться в четыре положения:

• ГСВ выключен – второе положение от крайнего верхнего
• ГСВ включен – второе положение от крайнего нижнего
• Заперто – крайнее верхнее положение
• Сброс давления — крайнее нижнее положение

Три положения рычага удерживается шариковыми фиксаторами. Положение «сброс давления» удерживается только принудительно рукой тракториста при сжатии возвратной пружины.

Гидроуккумулятор

Узел создаёт потенциал давления для постоянного подпора давлением масла в гидроцилиндре навески (в сторону подъёма) при включённом ГСВ. Аккумулятор представляет собой цилиндрический корпус с размещённым внутри поршнем на штоке, по которому скользит подпружиненный цилиндр. Действием давления на поршень, поступающим с магистрали системы, сжимается пружина аккумулятора. Потенциал сжатой пружины в свою очередь обеспечивает давлением масла подпор в соответствующей полости гидроцилиндра навески трактора.

Устройство гидроккумулятора

Детали гидроаккумулятора догружателя МТЗ 80

Рекомендации по использованию ГСВ

При использовании ГСВ нужно придерживаться таких рекомендаций:

• В первую очередь проводится регулировка максимально возможного давления подпора, для чего закручивается маховик против часовой стрелки до упора;

• На начале гона выставляется рукоять гидроувеличителя на позицию «Сброс давления» и переводится регулятор золотника на главном цилиндре в положение «Подъём», поскольку он имеет блокировку по отношению к гидроувеличителю. В этом положении рукоять ГСВ удерживается до тех пор, пока рабочее орудие не погрузится в землю, после чего плавно отпускается – она сама перейдёт в позицию «Включено»;
• По окончании гона орудие переводится в транспортировочное положение, для чего рукоять ГСВ перемещается в позицию «Выключено». Поскольку предварительно распределительная рукоять была выставлена в положение «Подъём», орудие поднимется;

•
  Давление подпора в процессе пахоты регулируется на протяжении первых 2-3 проходов, пока плуг не перейдёт к вспашке на максимальную глубину, при культивации или посевных работах регулировка проводится во время первого прохода. В процессе последующей работы настройка давления не требуется, вплоть до перехода на новое поле или же полного затупления рабочих элементов;

• На участках с повышенной плотностью почвы рукоять переводится в позицию «Сброс давления», что увеличивает обрабатываемую глубину. В нормальное положение она возвращается при выходе с плотного участка почвы;
• При транспортировке или использовании прицепных машин рукоять ГСВ переводится в позицию «Заперто», что исключает возможность опускания навесного оборудования.

Работа гидроувеличителя сцепного веса МТЗ-80, 82

Гидроувеличитель сцепного веса (ГСВ) используется только на тракторах МТЗ-80,82. С его помощью (рис. 1), при кратковременном использовании мощности двигателя или с помощью гидроаккумулятора 1, в подъемной полости цилиндра 3 навесной системы создается небольшое давление подпора. Величина этого давления недостаточна для подъема навешенной машины, поэтому копирование рельефа почвы не нарушается.

Однако при этом часть веса машины как бы снимается с ее опорных колес устройством навески и переносится на трактор, догружая задние ведущие колеса. При этом одновременно, благодаря разгрузке опорных колес, уменьшается тяговое сопротивление машины.

Рис. 1. Схема работы гидросистемы и гидроувеличителя сцепного веса (ГСВ) тракторов МТЗ-80,82 1 — пружинный гидроаккумулятор; 2 — ГСВ; 3 — силовой цилиндр; 4 — распределитель; 5 — масляный насос; 6 — резервуар для масла Гидроувеличитель сцепного веса представляет собой клапанно-золотниковое устройство, установленное рядом с распределителем, и состоит из корпуса 1 (рис. 2), в котором расположены автомат подзарядки гидроаккумулятора и узла ползуна с фиксаторным устройством.

Автомат подзарядки гидроаккумулятора расположен в верхней части корпуса 1. Он включает в себя золотник 4, большой 2 и малый 7 плунжеры, предохранительный 3 и обратный 28 клапаны и регулировочный винт 11 с маховичком. Узел ползуна с фиксаторным устройством размещен в нижней части корпуса ГСВ и состоит из ползуна 22 с пружиной 21, обоймы 20 фиксатора и шарика 19, который входит в одну из канавок на ползуне. Хвостовик ползуна 22 соединяется с внутренним рычагом 16 управления, ползун 22 может устанавливаться в одно из четырех положений «Заперто», «Выключен», «Включен» и «Сброс давления».

В первых трех положениях ползун фиксируется шариковым фиксатором, в положении «Сброс давления» он не фиксируется, поэтому его необходимо удерживать рукой.

При снятия усилия с рукоятки ползун автоматически становится в положение «Включен». Ниже ползуна в корпусе гидроувеличителя сцепного веса смонтирован шариковый запорный клапан с толкателем 26.

Рис. 2. Устройство ГСВ МТЗ-80/82 1 — корпус; 2 — большой плунжер; 3 — предохранительный клапан; 4 — золотник; 5 — пружина предохранительного клапана; 6 гайка; 7 — малый плунжер; 8 — регулировочная пружина; 9 — фигурная гайка; 10 — болт; 11 — регулировочный винт; 12-передняя крышка: 13 — уплотнительное кольцо; 14 — маховичок; 15 — внешний рычаг; 16- внутренний рычаг; 17 — ось рычагов; 18 — сепаратор; 19 — шарик; 20 — обойма фиксаторов; 21 — пружина ползуна; 22 — ползун; 23 — запорный клапан; 24 -пружина запорного клапана; 25 — штуцер; 26 толкатель; 27 — задняя крышка; 28 — обратный клапан Гидроаккумулятор трактора МТЗ-80,82 установлен на рукаве заднего левого колеса и представляет собой гидроцилиндр одностороннего действия.

Характерной особенностью является то, что гидроцилиндр 3 (рис. 3) перемещается относительно неподвижного поршня 8 под действием разности сил давления масла и пружины 5. При равенстве этих сил цилиндр неподвижен относительно поршня.

Рис. 3. Пружинный гидроаккумулятор тракторов МТЗ-80/82 1 — болт: 2 — передняя крышка: 3 — гидроцилиндр; 4 — кожух; 5 — пружина; 6 — шток; 7 — защитное кольцо; 8 — поршень; 9 — уплотнительное кольцо; 10 – пробка Для управления ГСВ служит второй справа рычаг золотника распределителя. В положении рычага I «Заперто» ползун (см. рис. 1) разобщает полость подъема силового цилиндра 3 как с распределителем 4, так и с гидроаккумулятором 1.

Масло, находящееся в полости подъема силового цилиндра, заперто; поднятая в транспортное положение машина надежно зафиксирована. В положении рычага II «Выключен», ползун 2 установлен в такое положение, при котором полость подъема в силовом гидроцилиндре через открытый запорный клапан (см. рис. 2) сообщена с распределителем 4 (см. рис. 1) и разобщена с гидроаккумулятором 1.

Если перевести рычаг в положение III «Включен», то одновременно с этим золотник распределителя выступом на рычаге, будет поставлен в положение «Подъем» (выступ может перемещать золотник только в это положение).

Ползун 2 занимает положение, при котором полость подъема силового гидроцилиндра 3 сообщается с гидроаккумулятором 1. Масло от распределителя направляется в верхнюю часть гидроувеличителя, к его золотнику.

Золотник 4 автоматического регулирования давления удерживается в определенном положении в зависимости от действующих на него сил: с правой стороны натяжением регулировочной пружины 8 и пружины 5 предохранительного клапана, с левой стороны — давлением жидкости со стороны большого плунжера 2. Если давление в системе аккумулятор — цилиндр соответствует отрегулированному, золотник давлением жидкости со стороны большого плунжера 2 отодвигается вправо образуя свободный проход масла от распределителя в бак.

При падении давления в аккумуляторе вследствие утечек жидкости через зазоры или увеличения объема подъемной полости цилиндра из-за перемещения его штока в процессе работы пружин 8 и 5 преодолевают уменьшившееся усилие на золотник со стороны плунжера 2 и перемещают его влево. Проход масла в бак перекрывается, и оно направляется через обратный клапан 28 в аккумулятор, где увеличивается давление.

При достижении отрегулированного усилия пружин 8 и 5 давление масла сдвигает золотник вправо, и образуется снова свободный слив в бак.

Натяжение пружин 8 и 5, которое настраивается вращением маховичка 14 вместе с винтом 11 и перемещением гайки 9, определяет давление подпора. Это давление регулируется в пределах от 0,8 до 2,8 МПа. В случае, если давление в магистрали цилиндр — гидроаккумулятор МТЗ-80, 82 увеличивается вследствие уменьшения объема подъемной полости цилиндра в процессе копирования орудием рельефа почвы, открывается предохранительный клапан 3, и избыток масла сливается в бак.

Пружина 5 клапана подобрана так, что он открывается при превышении давления в системе на 0,8-2,0 МПа больше отрегулированного маховичком 14. Рычаг в положении IV «Сброс давления». Ползун 22 в крайнем правом положении удерживается оператором. Подъемная полость цилиндра соединена со сливом через открытый запорный клапан 23, сверления и лыски на ползуне 22 и сверления в корпусе 1.

В этом положении ползуна давление в цилиндре равно давлению слива, что идентично положению распределителя «Плавающее».

Гидроаккумулятор со сливом не соединен. Масло от распределителя поступает в полость золотника 4 и далее на слив или, если, давление подпора в системе упадет ниже отрегулированного значения, на подзарядку гидроаккумулятора.
