Топливная система МТЗ 80: схема, функции узлов, обслуживание

Работа и функции узлов системы питания

В систему питания трактора МТЗ 80 входит комплекс взаимодействующих узлов, которые обеспечивают фильтрацию топлива, подачу его под давлением с последующим распылением в камерах сгорания, а также узлов, обеспечивающих наполнение цилиндров воздухом при смесеобразовании и последующий вывод отработанных газов.

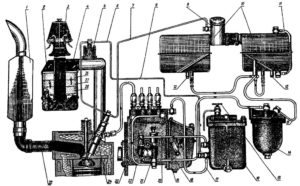

Схема топливной системы МТЗ 80(82)

Топливный бак МТЗ 80(82)

Состоит из двух резервуаров расположенных под кабиной трактора, объём которых обеспечивают запас горючего в 120 литров (в новых тракторах 130 л). В верхних внутренних боковых частях резервуары соединены между собой переливным патрубком и трубопроводом, объединяющим баки в единый объём. Левый резервуар оборудован заливной горловиной с фильтрующей сеткой и крышкой, а также штуцером для приёма лишнего топлива, идущего от форсунок, которую трактористы называют « обраткой». В нижней  части резервуаров расположены штуцер для подключения к питающему трубопроводу и пробка для слива топлива и удаления отстоя. Правый резервуар оборудован датчиком уровня топлива. Баки крепятся к корпусу заднего моста стяжными лентами.

Трубопроводы топливной аппаратуры

Узлы системы соединены топливопроводами высокого и низкого давления. Топливо, поступающее от бака через систему фильтрации грубой и тонкой очистки с помощью подкачивающей помпы  к насосу высокого давления проходит по трубопроводам низкого давления с большим сечением.

Трубопроводы высокого давления

Толстостенные, цельнотянутые, стальные трубопроводы высокого давления подают топливо от рабочих секций насоса непосредственно к распылителям и отличаются более тонким сечением. Для плотности соединения концы трубок снабжены наваренными шаровыми наконечниками, которые притягиваются накидными гайками к конусным штуцерам узлов системы. Питающие трубопроводы, идущие от секций насоса имеют индивидуальную длину и форму изгиба для удобного монтажа.

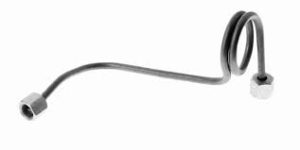

Топливный трубопровод высокого давления

Фильтры грубой и тонкой очистки

Фильтр-отстойник грубой очистки принимает топливо с бака, производит очистку от крупных механических примесей и связан через подкачивающую помпу ТНВД с фильтром тонкой очистки. После окончательной фильтрации топливо направляется к насосу системы трубопроводом, присоединённым к штуцеру в головке узла.

Фильтр грубой очистки топлива МТЗ 80

Устройство для грубой очистки находится с правой стороны двигателя над горловиной для заправки масла в картер и прикреплено к блоку кронштейном двумя болтами. Фильтрующий сетчатый элемент узла задерживает засорения диаметром выше 0.45 мм. В нижней части стакана размещён кран для периодического слива засорённого отстоя.

Фильтр тонкой очистки прикреплён кронштейном к головке цилиндров с левой стороны дизеля над регулятором ТНВД. Узел оборудован нижней пробкой для слива отстоя и краном для удаления воздуха при заполнении топливом системы. Заменяемые по мере загрязнения бумажные фильтрующие элементы фильтра удаляют частицы размером более 0,00145 мм, что соответствует зазору в работе прецизионных пар плунжеров насоса.

Не своевременная промывка отстойников и фильтров, а также замена фильтрующих элементов препятствует прохождению топлива и приводит к общему снижению производительности ТНВД. Попадание грязного топлива в систему приводит к сбоям в работе, износу прецизионных пар и преждевременному снижению ресурса насоса.

Топливный насос с подкачивающей помпой

Трактор МТЗ 80(82) комплектуется четырёх секционными насосами высокого давления типа 4 УТНИ и 4УТНМ (ранняя версия УТН-5) с механическим всережимным регулятором. ТНВД системы является основным функциональным узлом, который создаёт рабочее давление для впрыска свыше 30 мПа (300 кгс/см²) с подачей топлива к форсункам синхронно с тактами сжатия цилиндров дизеля. Узел расположен с левой стороны двигателя и приводится от газораспределительной шестерни. Давление создаётся возвратно-поступательным движением плунжерных пар секций узла, привод которых осуществляется вращением кулачкового вала через толкатели. Автоматическое регулирование подачи топлива в соответствии с режимами работы дизеля осуществляется механическим устройством центробежного типа, корпус которого прикреплён к задней стенке насоса. Для смазки механизма ТНВД корпус узла заправляется моторным маслом.

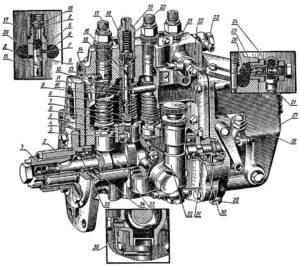

Устройство насоса УТН 5

Подкачивающая помпа, обеспечивающая потенциал давления для преодоления сопротивления при проходе топлива через фильтры системы, смонтирована на корпусе ТНВД и также получает привод от вала насоса. Дополнительно помпа оборудована насосом ручной подкачки топлива. Устройство используют для заполнения топливом системы или удаления воздушных пробок. Закачивание осуществляется ручным поступательным движением штока.

Неполадки в работе узла могут быть четырёх типов:

1 Нарушение работы секций насоса

Снижение общей производительности насоса и падение давления в результате износа плунжерных пар и нагнетательных клапанов. Характеризуется общим падением мощности и неполным сгоранием горючего. При выходе из строя плунжерной пары или её заклинивании в секции насоса сопровождается разбалансированной работой двигателя и падением мощности. Отсутствие равномерности подачи топлива секциями в результате неправильной настройки производительности плунжеров также отражается на мощности дизеля. Износ опорных подшипников вала и появление увеличенных осевых зазоров на валу также влияет на стабильность подачи топлива секциями насоса.

2 Нарушение работы регулятора

Неправильная настройка регулятора является причиной неадекватной подачи топлива в различных режимах работы, что может выражаться в плохом запуске двигателя, перерасходе топлива, недостаточном развитии мощности при нагрузках.

3 Неправильная установка насоса и неисправность привода

Появление люфта в зацеплении шестерён привода насоса и шлицевой муфты с регулировочной шайбой провоцирует работу двигателя с характерной прыгающей нестабильностью оборотов при одной и той же подаче топлива. Эффект нестабильности появляется за счёт меняющегося угла подачи топлива в результате увеличенных люфтов в зацеплении деталей привода насоса.

4 Износ прецизионной пары подкачивающей помпы

Неполадка приводит к падению давления в трубопроводах низкого давления системы, что затрудняет проход топлива через фильтры, снижая производительность ТНВД. Также при износе деталей помпы топливо начинает попадать в корпус насоса, при этом ускоряется износ механизма узла.

Распылительные форсунки

В каждый цилиндр дизеля горючее подаётся распылителем-форсункой, задача которой, для хорошего воспламенения и полноценного сгорания, распылить топливо до туманного состояния. На двигателях трактора МТЗ 80(82) применяются форсунки типа ФД- 22 с четырёх дырчатыми распылителями. В ранних версиях модели трактора давление распыления в форсунках составляет 17,5 мПа в современных версиях срабатывание форсунок отрегулировано на давление 21,6-22,4 мПа.

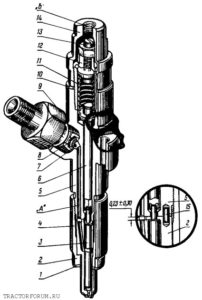

Форсунка МТЗ 80

Принцип работы устройства заключается в проходе топлива между конусом иглы и седлом распылителя. Давление срабатывания распыла регулируется пружиной, создающей усилие на прижатие иглы. При достижении давления распыла топливо отодвигает иглу, преодолевая усилие пружины и проходя через образовавшийся зазор, распыляется. После падения давления пружина прижимает  иглу к седлу, прекращая распыление. Избыток горючего после распыления отводится обратно в бак через трубопровод, объединяющий все форсунки.

Плохое распыление или его отсутствие в результате неправильной регулировки или неисправности форсунки приводит к неустойчивой работе двигателя, неполному сгоранию топлива и как следствие падению мощности.

Воздушный фильтр

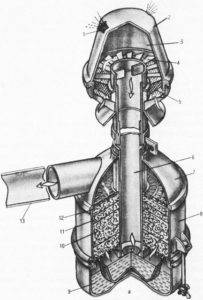

Воздушный фильтр МТЗ 80

Узел обеспечивает комбинированную очистку воздуха от пыли  поступающего для смесеобразования в камерах сгорания двигателя. Фильтрация осуществляется за счёт сетчатого элемента и масляной ванны, улавливающей твёрдые частицы в поступающем воздухе. Сетчатый отсек узла имеет ступенчатую структуру и набран из трёх элементов с разной степенью пропускной способности твёрдых частиц. Эффективность работы узла поддерживается периодической промывкой корпуса и фильтрующих элементов с заменой масла в улавливателе пыли.

Повышение засорённости фильтра приводит к падению мощности двигателя в результате недостаточного количества воздуха при смесеобразовании. Проникновение  загрязнённого воздуха в газораспределительный механизм дизеля приводит к образованию абразивного нагара на клапанах, в камерах сгорания, что снижает общий ресурс двигателя.

Всасывающий коллектор и предпусковой подогреватель воздуха

Очищенный воздух к впускным клапанам в головке цилиндров подаётся через ветви всасывающего коллектора. Литая деталь крепится затяжкой резьбовых шпилек, плотность соединения обеспечивают термостойкие паранитовые прокладки в соединениях.

Впускной коллектор МТЗ 80

Коллектор оборудован управляемой заслонкой для перекрытия поступления воздуха при необходимости заглушить двигатель. Трос управления заслонкой выведен в кабину трактора.

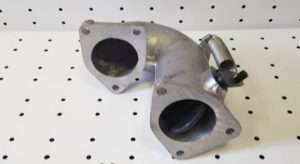

Патрубок коллектора с заслонкой

Для облегчения пуска в холодное время года впускной коллектор дополнительно оборудывается электрофакельным подогревателем воздуха. Устройство устанавливается  специальное окно коллектора. Принцип работы заключается в подогреве входящего воздуха горением дизельного топлива. Разжигание осуществляется спиралью накала при удержании ключа пуска стартера в первом положении. Питание топливом осуществляется через отдельный трубопровод, идущий от фильтра тонкой очистки с одновременным открытием пропускного клапана устройства при накале спирали.

Электрофакельный подогреватель двигателя Д 240

Выхлопной коллектор и выхлопная труба

Отводной чугунный коллектор принимает отработанные газы от выпускных клапанов газораспределительного механизма и отводит к выхлопной трубе. Деталь также крепится к головке цилиндров трактора затяжкой шпилек. Фрезерованные контактные поверхности узлов уплотнены термостойкими прокладками.

Выхлопной коллектор МТЗ 80

Выхлопная труба трактора выполняет функцию глушителя шума работы двигателя и искрогасителя в выхлопных газах.

Дополнительным узлом в системе питания может быть турбокомпрессор для принудительного нагнетания воздуха в цилиндры дизеля. Работой узла в системе достигают дополнительное увеличение мощности. При этом работа двигателя характеризуется увеличением тепловых и механических нагрузок на детали цилиндропоршневой группы и кривошипно-шатунного механизма.

Топливная система МТЗ 80(82): схема, принцип работы, типичные неисправности, обслуживание

Задачей системы питания дизельного двигателя является своевременная дозированная подача и образование сбалансированной топливной смеси в физическом состоянии, способствующем моментальному воспламенению в такте сжатия цилиндров в соответствии с режимом работы и действующих нагрузок.

В силовом агрегате трактора МТЗ 80 образование и воспламенение смеси происходит в камере сгорания размещённой непосредственно в поршне при давлении впрыска 17,5 мПа в ранних версиях модели с ТНВД УТН -5, и более поздних МТЗ 80.1/80.2(82.1/82.2) с давлением впрыска в пределах 21,6-22,4 мПа с насосами 4УТНИ (4УТНМ). При этом коэффициент избытка воздуха для смесеобразования должен быть в пределах 1.5…1.8.

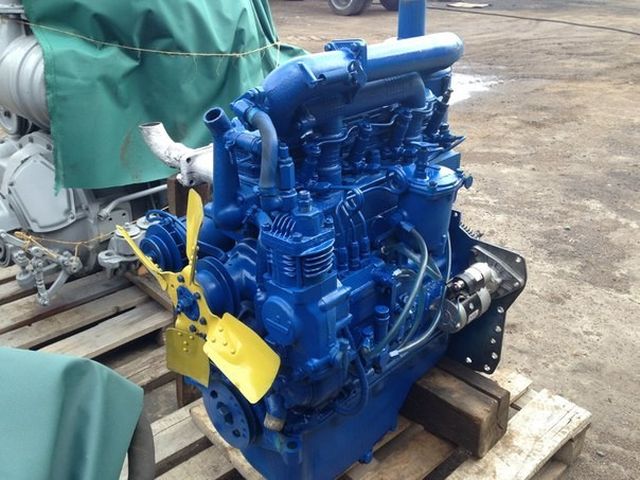

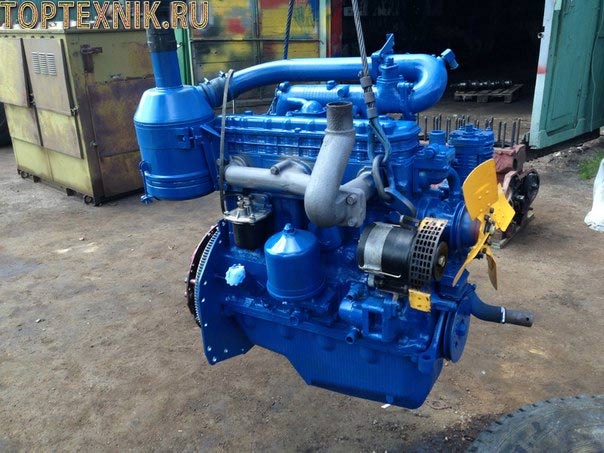

Характеристики двигателя д 240

Масса двигателя д 240 и его технические характеристики позволяют использовать модель на тракторах среднего тягового класса. Мотор надежен, благодаря чему используется при различных погодных условиях. Двигатель д 240 имеет следующие технические характеристики:

• Тип силового агрегата – дизельный, четырехтактный;
• Количество рабочих цилиндров – 4;
• Расположение рабочих цилиндров – рядное вертикально;
• Количество клапанов газораспределительного механизма на один цилиндр – один впускной и один выпускной;
• Порядок работы цилиндров – 1,3,4,2;
• Диаметр цилиндра – 11 сантиметров;
• Ход поршня от верхней до нижней мертвой точки – 12.5 см;
• Объем двигателя д 240 – 4.75 литра;
• Сжатие – 16;
• Частота вращения коленчатого вала – 2200 оборотов в минуту;
• Максимальная мощность его установки – 80 лошадиных сил;
• Топливный насос высокого давления – рядный четырехпоршневой;
• Привод топливного насоса – механический;
• Расход дизельного топлива – 185 грамм/л.с за один час работы;
• Вес двигателя д 240 запуском от электрического стартера – 390 кг;
• Вес двигателя д 240 в сборе с бензиновым пускателем – 430 кг;
• Запуск силового агрегата – от электрического стартера или бензинового пускателя;
• Система охлаждения – жидкостная;
• Система смазки – комбинированная.

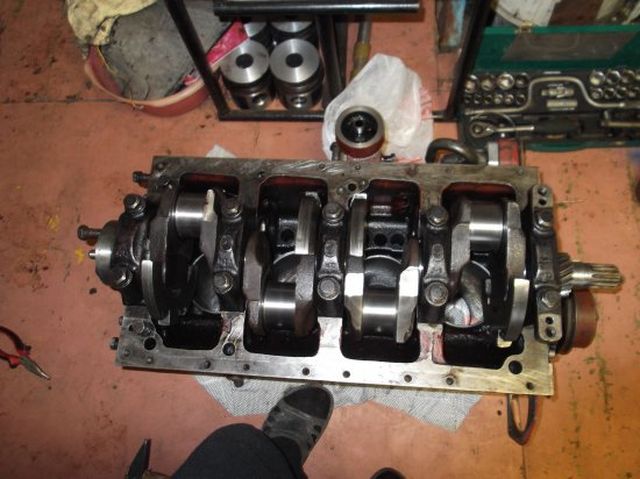

Ремонт двигателя Д 240

Ремонт двигателей ЯМЗ 240 и МТЗ 240 рекомендуется проводить исключительно в спецмастерских.

Поршневая группа

Детали заменяются, когда замечают увеличенный расход картерного масла или повышенное проникновение газов в картер. Наиболее сильно подвержены износу такие детали как кольца, поршень, втулки шатуна, гильзы, а также вкладыши шатунных подшипников.

При превышении зазора между канавками поршня и кольцом предстоит замена поршня. Поршневые кольца подлежат замене, если зазор в замке превышает 4,0мм.

Блок цилиндров

К основным проблемам блока относят коробление плоскости разъёма, износ фасок клапанов и гнёзд, наличие трещин в перемычках, прогар посадочных мест под уплотнения форсунок.

Если выступание стержня клапана превышает 57,2мм, то это свидетельствует про серьёзный износ тарелок клапанов и их сёдел. Если же утопание тарелок клапанов превышает 0,7мм, то ГБЦ заменяют.

Водяной насос

Большое количество пара, протекание воды или масла, шум и частые стуки указывают на отказ нормальной работы системы охлаждения. Её степень зависит от количества жидкости, степени износа лопастей крыльчатки и стенок помпы, состояния радиатора и других факторов.

Шум и стуки свидетельствуют об износе подшипников насоса или ослабление посадочного места под приводной шкив. Поэтому рекомендуется замена подшипников и уплотняющей шайбы.

При наличии трещин на корпусе насоса его заменяют или ремонтируют.

Обслуживание системы

Для безотказного функционирования системы трактора МТЗ80(82)  проводятся плановые мероприятия по обслуживанию узлов.

Чистка воздушного фильтра

Воздушный фильтр системы обслуживают через каждые 120 часов работы, в  условиях сильной запылённости через каждые 20 часов. В фильтре меняют масло и продувают фильтрующие элементы сжатым воздухом. После сборки проверяют герметичность всех уплотнений узла в сборе со всасывающим коллектором. Если работающий на средних оборотах двигатель глохнет после закрытия всасывающего патрубка, работа фильтра считается исправной. При обнаружении подсоса воздуха  неполадку устраняют подтяжкой соединений или заменой уплотнителей при необходимости. Через каждые 480 часов производят полную разборку фильтра с промывкой всех частей, заменяют масло в уловителе пыли, при сильном загрязнении фильтрующие наполнители элементов извлекаются из корпусов и промываются в дизельном топливе.

Наполнитель воздушного фильтра МТЗ 80

Обслуживание топливных фильтров

Через каждые 60 часов работы сливают отстой до появления чистого топлива с фильтра грубой очистки. Через каждые 960 часов узел демонтируют, разбирают, очищают и промывают все части в керосине  или дизельном топливе.

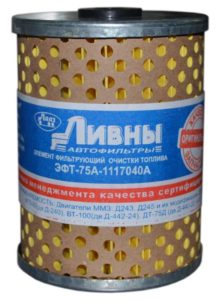

Фильтрующий элемент топливного фильтра тонкой очистки МТЗ 80

Фильтр тонкой очистки вне плана обслуживается при использовании загрязнённого топлива. Регламентное мероприятие проводят при сезонном ТО или не реже, чем через 1500 рабочих часов. Для замены фильтрующих элементов:

• перекрывают кран топливного бака
• отворачивают гайки крышки извлекают отработанные элементы
• промывают корпус и детали устройства
• затем устанавливают новые элементы и собирают узел
• заполняют топливом систему

Обслуживание топливного насоса МТЗ 80

В  мероприятия по уходу за ТНВД входит периодическая проверка уровня масла с интервалом 60 часов и его замене через 240 часов работы. Полную диагностику и настройку насоса делают через 960 часов работы двигателя. Наладку узла осуществляют специалисты-топливщики на специальном стенде. В регулировку входит настройка следующих параметров работы насоса:

• максимальная скорость вращения двигателя
• номинальная подача топлива
• производительность ТНВД и равномерность подачи секциями
• угол начала впрыска секциями
• подача топлива: в режиме пуска; при номинальной нагрузке; на холостом ходу

Обслуживание форсунок

Проверку качества распыла осуществляют через каждые 480 часов работы дизеля. Качественным впрыском считается распыление топлива до туманного состояния всех четырёх отверстий без подтёков, без образования капель и отдельных струй,  с резким началом и прекращением впрыска. Образование капель на носке распылителя не допускается. Углы распыла относительно оси форсунки для двух отверстий со стороны топливопитающего штуцера должны составлять 67-69˚, для двух других — 51-53˚. При выявлении асимметрии в распыле — форсунку разбирают, очищают детали от нагара и промывают, отверстия распылителя очищают калиброванной металлической струной диаметром 0,28 мм. Давление впрыска настраивают затяжкой регулировочного винта, изменяющего усилие  пружины действующей иглу распылителя.

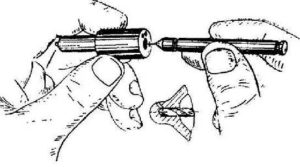

Чистка распылителя форсунки

Нормальное значение впрыска должно быть в пределах 16,5- 18,5 мПа для ранней версии модели трактора, для версии  МТЗ 80.1/80.2(82.1/82.2) -21,6-22,4 мПа. При установке форсунки на двигатель затяжку крепёжных шпилек осуществляют с усилием 25- 30 н/м.

Прибор для проверки форсунок

Процесс заполнения топливом и прокачки топливной системы МТЗ -80

Наличие воздушных пробок после обслуживания в системе или в результате подсоса воздуха провоцирует нестабильность в работе или делает невозможным пуск двигателя. Прокачка осуществляется следующим образом:

• Открывается питающий кран топливного бака
• Отворачивается пробка отстойника грубой очистки и заполняется топливом с помощью насоса ручной подкачки до удаления пузырьков воздуха.
• Открывается вентиль прокачки на фильтре тонкой очистки и продувочная пробка ТНВД. Продолжая закачивать топливо ручным насосом, последовательно вытесняется воздух с фильтра и затем с насоса.
• При появлении топлива без пузырьков, в процессе прокачки, вентиль фильтра и затем пробка ТНВД последовательно затягиваются.
• Закончив прокачку системы, шток насоса фиксируется затяжкой резьбовой части нажимной пятки.

Основные системы двигателя Д 240

Система охлаждения

Мотор Д 240 оснащён закрытой системой жидкостного охлаждения, которая прикасается к окружающей среде лишь через клапан. Система состоит из радиатора, водяного насоса, термостата, вентилятора, рубашки охлаждения и различными трубками для подачи и выпуска охлаждающей жидкости.

Смазочная система

На двигателях Д 240 представленных как МТЗ, так и ЮМЗ, используется одноконтурная смазочная система. Особенностью является то, что часть деталей смазывается под давлением, другая часть — разбрызгиванием. Система в свою очередь включает в себя маслозаборник, насос, центрифугу, радиатор, термостат радиатора, а также подшипники и шестерни привода топливного насоса.

Система питания

Система питания двигателя Д 240 являет собой совокупность приспособлений, которые обеспечивают не только раздельную подачу топлива и воздуха, но и выпуск отработанных продуктов. Она состоит из воздухоочистителя, коллекторов, топливных фильтров, насоса, форсунок и трубопроводов низкого и высокого давления. Двигатель также оснащён генератором переменного тока с напряжением в 14В, в который также встроен выпрямитель.

Система пуска

На двигателях Д 240 установлен электрический стартер с мощностью 4,8 л.с. и электрофакельный подогреватель, который служит для облегчения запуска двигателя путём подогрева впускаемого в цилиндры воздуха. Запуск двигателей Д 240Л производится с помощью пускового двигателя и редуктора.

Используется одноцилиндровый двигатель с мощностью в 10 л.с. Он оборудован однорежимным центробежным регулятором, который устанавливается для поддержания постоянной частоты максимальной частоты вращения КВ. Для упрощения запуска в холодное время года используют жидкостный подогреватель.

Проверка (регулировка) топливного насоса

Прежде, чем осуществить проверку, необходимо убедиться в плотности запирающего конуса клапана нагнетания и в достаточном давлении насосной секции, находящейся в верхней полости. Вращая коленчатый вал, нужно сдвигать регулятор до тех пор, пока стрелка на манометре не остановится на цифре 15 МПа. Двигатель после этого останавливают и отключают подачу горючего регуляторным рычагом. При падении давления на манометре менее, чем за 10 секунд, клапан соответствует исправности и дальнейшему использованию. Чтобы отрегулировать точный угол начала поступления горючего вам потребуется вкручивать/выкручивать специальный регулировочный болт. При откручивании болта угол будет увеличиваться, а при обратном вкручивании, соответственно, уменьшаться. Обратите внимание, что один виток (оборот) вкручивания/раскручивания регулирует скорость оборотов двигателя приблизительно на 30-50 оборотов. При раскрутке болта производительность и пропускная способность насоса пропорционально уменьшается, а при закрутке, наоборот, увеличивается. Рассмотрим как установить топливный насос ТНВД (4УТНИ-1111005-20) на тарктор МТЗ с двигателем Д-240. Топливный насос МТЗ Д-240 имеет маркировку 4УТНИ-1111005-20 и рядное конструктивное исполнение с шлицевой втулкой.

Установке топливного насоса на тракторы МТЗ-80 и МТЗ-82

1. Снять корпус с отверстия в переднем щите распределения. 2. Определить положение широкого зуба шлицевого фланца шестерни привода топливного насоса и вставить шлицевую втулку топливного, насоса в шлицевую шайбу шестерни привода насоса. 3. Закрепить болтами на двигателе топливный насос. 4. Присоединить тягу управления подачей топлива к рычагу регулятора так, чтобы при крайнем заднем положении рычага управления подачи топлива рычаг регулятора занимал положение, соответствующее наибольшей подаче топлива. 5. Присоединить топливопроводы высокого давления к штуцерам форсунок и головки насоса согласно порядку работы двигателя. 6. Подсоединить топливопроводы к насосу. 7. Открыть расходный кран, заполнить систему питания двигателя топливом. 8. Прокачать топливо насосом ручной подкачки до появления из сливной трубки струи топлива без пузырьков воздуха. 9. Закрыть продувочный вентиль и завернуть рукоятку насоса ручной подкачки.

Система подачи топлива: Устройство и неисправности

Как устроена топливная система трактора Беларусь? Какие неисправности наиболее часто встречаются?

Система подачи топлива в тракторах марки МТЗ – один из наиболее важных и значимых агрегатов, от эффективности и работоспособности которого во многом зависит и правильная работа всей дизельной установки. О том, что являет собой топливная система, её нюансах и основных неисправностях и пойдёт речь в этом материале.

Устройство топливной системы трактора МТЗ и неисправности

Топливная система трактора – это самый важный агрегат, который обусловливает эффективность и работоспособность всей дизельной установки агрегата.

На тракторах МТЗ топливная система состоит из далеко не простых и очень не дешевых механизмов, а именно:

• двух баков для топлива и насоса подкачки;
• топливных форсунок и двух очистительных фильтров, которые представлены грубой и тонкой очисткой;
• топливного насоса высокого давления.

Баки топливной системы МТЗ состоят из специальной листовой стали, которая предохраняет их от коррозии. Зачастую они подвергаются освинцовыванию.

Бак представляет из себя соединение из двух одинаковых частей. Для контроля уровня топлива в них предусмотрено наличие линеек для измерения количества солярки на данный момент времени либо же электроника, указатели которой размещены на щитке приборов.

Перейдем к более подробному обзору топливной системы минского трактора, а также всех механизмов и агрегатов, которые ей сопутствуют.

Начнем с того, что такое топливная система трактора МТЗ, какие ее основные функции, устройство и принцип работы.

Топливная система МТЗ – это механизм, который предназначен для питания двигателя топливом (главным образом, соляркой), а также для его хранения и очистки. Она обеспечивает высокую эффективность работоспособности всей дизельной установки трактора. Как уже выше говорилось, топливная система МТЗ состоит из ряда сложных и дорогих механизмов. Рассмотрим каждый блок и его характеристики более подробно.

Ремонт двигателя Д 240

Ремонт двигателей ЯМЗ 240 и МТЗ 240 рекомендуется проводить исключительно в спецмастерских.

Поршневая группа

Детали заменяются, когда замечают увеличенный расход картерного масла или повышенное проникновение газов в картер. Наиболее сильно подвержены износу такие детали как кольца, поршень, втулки шатуна, гильзы, а также вкладыши шатунных подшипников.

При превышении зазора между канавками поршня и кольцом предстоит замена поршня. Поршневые кольца подлежат замене, если зазор в замке превышает 4,0мм.

Блок цилиндров

К основным проблемам блока относят коробление плоскости разъёма, износ фасок клапанов и гнёзд, наличие трещин в перемычках, прогар посадочных мест под уплотнения форсунок.

Если выступание стержня клапана превышает 57,2мм, то это свидетельствует про серьёзный износ тарелок клапанов и их сёдел. Если же утопание тарелок клапанов превышает 0,7мм, то ГБЦ заменяют.

Водяной насос

Большое количество пара, протекание воды или масла, шум и частые стуки указывают на отказ нормальной работы системы охлаждения. Её степень зависит от количества жидкости, степени износа лопастей крыльчатки и стенок помпы, состояния радиатора и других факторов.

Шум и стуки свидетельствуют об износе подшипников насоса или ослабление посадочного места под приводной шкив. Поэтому рекомендуется замена подшипников и уплотняющей шайбы.

При наличии трещин на корпусе насоса его заменяют или ремонтируют.

Конструкция ТНВД трактора МТЗ 80

Тракторный насос для МТЗ 80 именуют УТН-5. Он сделан из надёжного алюминиевого сплава. А выпускают их в разных вариациях монтажа, существует левое и правое исполнение. Это зависит от конструкции и свойств крепежа. По всей длине корпуса он разделяется на две полости. Это происходит благодаря перегородке. Внизу имеется вал с приводом насоса, а вверху — составные секции данного насоса.

Подетальную конструкцию ТНВД мотора Д-240 рассмотрим дальше. Насос для топлива с регулирующим механизмом имеет следующие элементы: нажимной штуцер, клапан нагнетательный, седло клапана, плунжер и соответствующую втулку, поворотную втулку, венец с зубьями, тягу рейки, крышку регулятора, корпус корректора, шток корректора, корпус регулятора, пяту, оси грузика, пяты и рычага, соединительную муфту, грузики регулятора, ступицу грузиков, сухарь амортизатора, стакан для подшипника, маслоотражатель, вал с кулачком, заглушку, фланец крепления насоса для подкачивания, плиту для крепежа, шлицевую втулку, фланец для установки, роликовый толкатель, нижнюю тарелку пружины, рейку с зубчатой передачей, топливоотводящие каналы, корпус перепускного клапана, отверстие для подачи солярки, шариковый клапан, топливные каналы, отсечное отверстие, штифт, впускное отверстие плунжерной втулки, крышку люка. Как любой насос, ТНВД в своей конструкции имеет шайбы, зажимы, основной и вспомогательные рычаги, болты разного назначения, шарикоподшипники, пружины, пробки, гайки, прокладки, трубки для передачи топлива, разнообразные винты для стягивания и регулировки. Не существует в природе насоса без корпуса и отверстия для масла, не встречаются насосы без эксцентрика для подкачивания топлива.

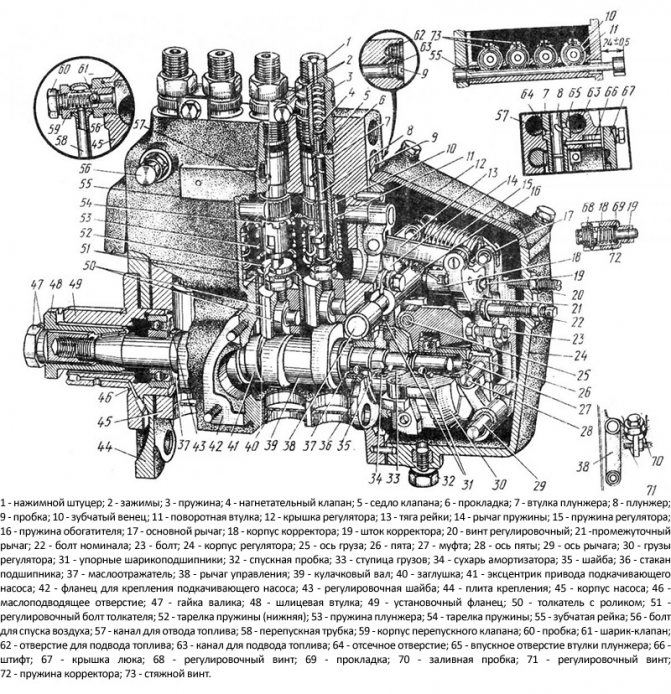

Схема топливного насосс с регулятором

В питательную систему дизельного двигателя входят: воздухоочиститель, глушитель, воздушный фильтр, электрофакельный подогреватель с топливным бачком, впускной коллектор, различные трубки — дренажные и высокого давления, горло для заливки горючего, топливные баки, краник для слива, фильтры тонкой и грубой очистки солярки, регулятор топливного насоса, подкачивающий насоса, топливный насос, форсунки, выхлопной коллектор, фильтрующие приспособления разного назначения.

В самом высшем месте УТН-5 имеются продольные каналы, соединяющие его с фильтром тонкой очистки и с системой подкачки насоса, в который встроен пропускной клапан.

Описание способа действия УТН — 5

Насос для подкачивания крепится к корпусу основного насоса. К штуцерам присоединён топливопровод, через который под большим давлением подаётся горючее к форсункам. Насос приводится в действие от шестерни коленчатого вала. Если насос уже ремонтировался, то после очередной сборки и разборки надо тщательно сверять угол соединений шестерен. В противном случае, при ошибочном наклонении, обеспечены будут перебои в работоспособности. Градус наклона должен быть строго 22°30″. Проверить его лучше, обратившись к опытному мотористу.

Проверка и регулировка насоса

Перед началом надо убедиться, что запирающий конус плотно прилегает, а давление насосной секции соответствует норме. Вращаем коленчатый вал и передвигаем регулятор до того момента, пока стрелка на манометре не будет показывать 15 МПа. Мотор после этого глушат, подачу топлива останавливают регуляторным рычагом. Если давление на манометре падает за десять секунд, клапан исправен.

Для регулировки точного угла момента поступления топлива надо крутить в разные стороны регулировочный болт. Один виток уменьшает или увеличивает обороты коленвала примерно на 40 оборотов. Раскручивая болт — мощность насоса уменьшается, закручивая — увеличивается.

Технические советы

Логическим методом можно просчитать, что, увеличивая подачу количества топлива в камеру сгорания становится больше и крутящий момент. А это повышает мощность двигателя и его скорость.

Смена моторного масла в устройстве УТН-5 нужна только после демонтажа и ремонтных работ. При обычном режиме эксплуатации этого делать не стоит. Моторного масла требуется всего 150-200 миллилитров, заливку осуществляют через картер ТНВД.

Возможные неисправности и методы их устранения

Д 240 надежен и неприхотлив к условиям использования. Основная часть поломок это мелкие неисправности, устраняемые в полевых условиях. Возможные поломки:

1. Износ движущихся деталей топливного насоса высокого давления. Быстрый износ комплектующих ТНВД возникает из-за плохого качества дизельного топлива. Для устранения неисправности необходимо заменить изношенные детали. После замены следует отрегулировать устройство на специализированном оборудовании;
2. Потеря мощности. Возникает из-за нарушения в работе ТНВД, износа поршневой, или засора воздушного фильтра. При сильной загрязнённости фильтрующего элемента необходимо продуть его сжатым воздухом или заменить на новый;
3. Шум в области газораспределительного механизма. Возникает в результате износа седел клапанов или увеличения теплового зазора. Для устранения шума необходимо заменить седла клапанов или отрегулировать тепловой зазор.

Из вышеперечисленного следует, что д 240 это дизельный силовой агрегат, технические характеристики которого позволяют использовать его для выполнения различных задач. Мотор неприхотлив к качеству дизельного топлива и условиям эксплуатации. Благодаря надежной конструкции и экономичности агрегат используется на тракторах и автомобилях.

Основные системы двигателя Д 240

Система охлаждения

Мотор Д 240 оснащён закрытой системой жидкостного охлаждения, которая прикасается к окружающей среде лишь через клапан. Система состоит из радиатора, водяного насоса, термостата, вентилятора, рубашки охлаждения и различными трубками для подачи и выпуска охлаждающей жидкости.

Смазочная система

На двигателях Д 240 представленных как МТЗ, так и ЮМЗ, используется одноконтурная смазочная система. Особенностью является то, что часть деталей смазывается под давлением, другая часть — разбрызгиванием. Система в свою очередь включает в себя маслозаборник, насос, центрифугу, радиатор, термостат радиатора, а также подшипники и шестерни привода топливного насоса.

Система питания

Система питания двигателя Д 240 являет собой совокупность приспособлений, которые обеспечивают не только раздельную подачу топлива и воздуха, но и выпуск отработанных продуктов. Она состоит из воздухоочистителя, коллекторов, топливных фильтров, насоса, форсунок и трубопроводов низкого и высокого давления. Двигатель также оснащён генератором переменного тока с напряжением в 14В, в который также встроен выпрямитель.

Система пуска

На двигателях Д 240 установлен электрический стартер с мощностью 4,8 л.с. и электрофакельный подогреватель, который служит для облегчения запуска двигателя путём подогрева впускаемого в цилиндры воздуха. Запуск двигателей Д 240Л производится с помощью пускового двигателя и редуктора.

Используется одноцилиндровый двигатель с мощностью в 10 л.с. Он оборудован однорежимным центробежным регулятором, который устанавливается для поддержания постоянной частоты максимальной частоты вращения КВ. Для упрощения запуска в холодное время года используют жидкостный подогреватель.

Система смазки двигателя Д 240

Смазка кривошипно-шатунного механизма осуществляется маслом под давлением. Шестерёнчатый насос нагнетает давление масла в каналы расположенные в блоке цилиндров.

По каналам масло поступает к подшипникам скольжения и деталям газораспределительного механизма.

Смазочный материал под давлением разбрызгивается под клапанной крышкой. Клапанный механизм смазывается маслом под давлением. Во избежание быстрого износа толкателей клапанов, коромысла оборудованы каналами для подачи смазочного материала. После разбрызгивания масло стекает в картер силового агрегата.

Запуск двигателя

Силовая установка запускается:

1. Электрическим стартером;
2. Бензиновым пускателем.

Устройство электрического стартера включает в себя втягивающее реле. При включении стартера реле вводит шестерню в зацепление с маховиком двигателя. После запуска шестерня движется в обратном направлении под действием силовой пружины. Напряжение питания стартера 12в. Питание стартера осуществляет аккумуляторная батарея.

Некоторые модели оборудованы бензиновым пускателем. Это одноцилиндровый двухтактный мотор. После запуска бензинового мотора шестерня привода вводится в зацепление с маховиком принудительно.

Двухтактный пускатель имеет систему зажигания типа магнето. Запускается одноцилиндровый пускатель электрическим стартером или вручную. Для запуска вручную оператор раскручивает маховик пускателя при помощи ремня.

ИНТЕРЕСНО: Трактора с бензиновым пускателем оборудованы защитой от запуска при включенной передаче. Запуск пускателя при включенной передаче невозможен. Для пуска силового агрегата необходимо установить рычаг коробки переключения передач в нейтральное положение.

Топливная система

Силовая установка оборудована топливным насосом высокого давления, рядного типа. Он необходим для подачи дизельного топлива под высоким давлением в нужный момент к определённому цилиндру.

Насос имеет четыре поршня плунжерного типа. Каждый поршень нагнетает давление для определенного рабочего цилиндра. Такая конструкция снижает нагрузку на поршни и исключает быстрый износ комплектующих насоса.

Подача дизельного топлива в рабочие камеры насоса осуществляется механической помпой. Она установлена на корпусе изделия и имеет привод от вала кулачкового типа. Помпа оснащена рукояткой ручной подкачки дизельного топлива.

ВНИМАНИЕ: Регулировка топливного насоса высокого давления осуществляется на специализированном оборудовании. Самостоятельная регулировка ТНВД может привести к некорректной работе силовой установки или полному выходу узла из строя.

Горючее, перед тем как попасть в топливный насос высокого давления, проходит двухступенчатую систему очистки. Мотор оборудован фильтрами грубой и тонкой очистки топлива. Фильтр грубой очистки состоит из сетки и отстойника. Сетка очищают горючее от абразивных частиц. Отстойник выполнен в виде стакана и служит для очистки горючего от воды. Слив воды из стакана отстойника осуществляется при откручивании заглушки.
