Схема переключения передач МТЗ 82

МТЗ-82: схема переключения передач, порядок переключения режимов

Схема переключения скоростей у тракторов МТЗ-80/82 «Беларусь» существенно отличается от таковой на автомобилях, поэтому стоит о ней рассказать подробней. КПП МТЗ 82 рассчитана на 11 скоростей, вместе с нейтральной передачей их 12. Что любопытно, все эти скорости включаются одним рычагом. О том, где какая передача, можно узнать на картинке ниже:

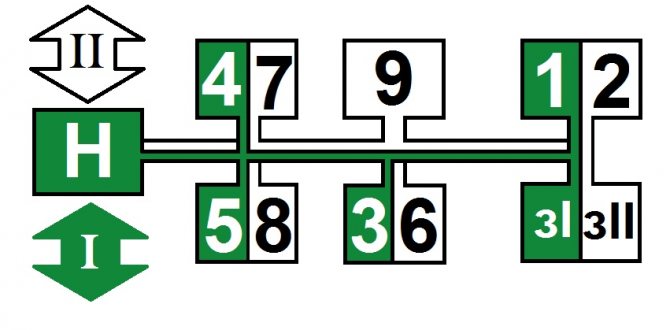

Схема включения передач на тракторах МТЗ-80/82 «Беларусь»

На схеме римскими цифрами обозначены режимы:

• I – понижающий;
• II – повышающий.

Первое что нужно сделать, это включить режим, которым вы планируете двигаться. Он включается в крайнем левом положении. При этом обращаю внимание, что положение ручки при включении режима отличается от её положения при включении скорости. При включении режима ход ручки КПП намного больше.
Включение режима происходит следующим образом. Сцепление выжимается до отказа (у трактора оно находится там же где и у автомобиля, это крайняя левая педаль), после чего включается нужный вам режим.

После того как режим включен, возвращаете ручку в нейтральное положение и можно включать скорости. При включении понижающего режима, вам доступны скорости 1, 3, 5, 4, а также пониженная передача назад.

Если же вам нужно перейти в повышающий режим, то для этого сначала его нужно включить, переведя ручку влево вверх. После этого вы её возвращаете в нейтральное положение и вам доступны повышающие режимы. То есть 2, 6, 8, 7 скорости и повышенная назад.

Девятая передача прямая, она включается при всех режимах КПП, то есть при пониженном и при повышенном.

Обращаю внимание читателей, что коробка передач МТЗ-80/82 несинхронизированная, а значит, все манипуляции с ней нужно делать через двойной выжим сцепления. Как это делается?

Если трактор движется, на какой-либо передаче, то при первом выжиме сцепления вы включаете нейтральный режим. Тогда вы полностью отпускаете сцепление после чего жмёте его ещё один раз для того, чтобы включить нужную вам скорость. Это и есть двойной выжим сцепления.

Обращаю внимание, что КПП МТЗ-80/82 довольно сложный механизм, движок МТЗ-80 имеет достаточно большой момент, чтобы срезать зубцы на шестернях, а также раскрошить их. Поэтому нужно добиваться включения передач без рыков и иного шума. Это позволит сохранять коробку в работоспособном состоянии долгое время.

Устройство коробки передач МТЗ-80 и МТЗ-82

КПП МТЗ-80/82 представляет собой чугунный картер, в котором расположено 4 вала, на которые надеты шестерёнки. Главными валами являются первичный и вторичный, которые расположены один над другим. При формировании крутящего момента им помогают два других вала — промежуточный и дополнительный.

Все валы КПП опираются на подшипники, расположенные в стенках корпуса коробки, а также в центральной перегородке.

Сам картер КПП заполнен трансмиссионным маслом, которое обеспечивает смазку трущихся поверхностей. Для того, чтобы масло ни покидало картер коробки, на оконечностях валов присутствуют сальники.

 КПП МТЗ-80/82

Конструкция реверс-редуктора МТЗ-80 и МТЗ-82

Между корпусом сцепления и КПП располагается реверс-редуктор. Этот узел отвечает за быстрое изменение направления движения с переднего на задний.

Реверс-редуктор состоит из двух узлов: блока валов и шестеренок, а также узла управления редуктором.

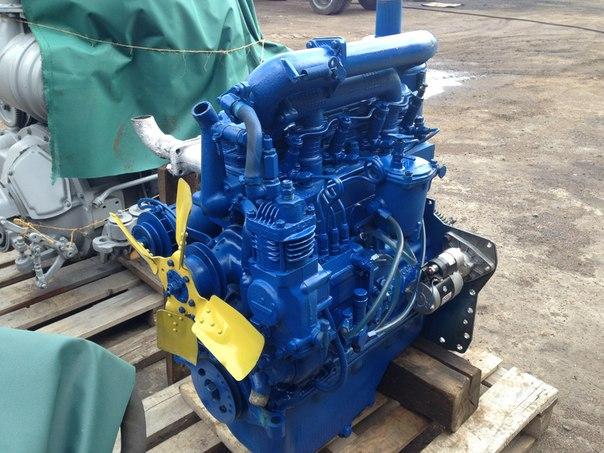

Двигатель трактора «МТЗ-82.1»

Тракторы «МТЗ-82.1» комплектуются двигателями «ММЗ Д-243» Минского моторного завода. Это четырёхтактный четырёхцилиндровый дизельный мотор рабочим объёмом в 4,75 литра. С непосредственным впрыском, не турбированный (атмосферный). Мощность данного силового агрегата составляет 59,6 кВт (81л.с.), при номинальной частоте вращения – 2200 оборотов в минуту. Расположение цилиндров – рядное, вертикальное.

Крутящий момент двигателя при номинальной мощности составляет 258Н.м; максимальный крутящий момент равен 298 Н.м. Диаметр цилиндра – 110 мм; ход поршня – 125 мм. Коэффициент запаса крутящего момента – 15 процентов.

Двигатель имеет комбинированную систему смазки — смазка деталей производится под давлением, либо разбрызгиванием. Система смазки включает в себя масляный картер двигателя, шестерённый маслонасос, радиатор охлаждения и полнопоточный масляный фильтр с предохранительным клапаном.

Топливная система двигателя включает в себя топливный насос низкого давления (подкачивающий), топливный насос высокого давления (ТНВД), фильтры грубой и тонкой очистки дизтоплива и топливопроводы низкого и высокого давления.

Двигатель снабжен электро-стартерной системой пуска. Для обеспечения уверенного запуска при низких атмосферных температурах есть в наличии электрофакельная система пускового подогрева, установленная на впускном коллекторе.

Основной элемент системы питания двигателя воздухом – это воздушный фильтр с 2-хступенчатой очисткой воздуха – сухой центробежной и масляной инерционно-контактной.

Охлаждение мотора«ММЗ Д-243» осуществляется принудительной циркуляцией охлаждающей жидкости от центробежного насоса, который приводит во вращение клиновый ремень от шкива коленчатого вала. Жидкость охлаждается при прохождении через радиатор, расположенный в передней части трактора, перед двигателем. Радиатор охлаждается потоком воздуха от работающего в постоянном режиме лопастного вентилятора.

Ускорение прогрева двигателя после пуска, а также установка оптимального температурного режима достигается за счет термостата, р занимается регулированием потока охлаждающей жидкости.

Устройство КПП 24F+12R

Механизм коробки размещён в отдельном корпусе, который входит в состав объединённых корпусов трансмиссии трактора между промежуточной частью и задним мостом. В состав КПП входит редукторный блок передач в составе с первичным и промежуточным валами, вал пониженных скоростей и заднего хода, блок шестерён, вторичны вал, механизм управления и узлы отдельной гидросистемы КПП.

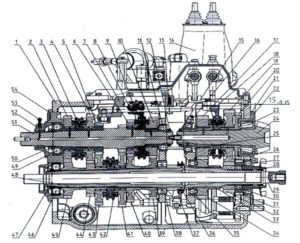

Схема КПП 24F+12R МТЗ 1221

Первичный и промежуточный вал в редукторе передач

Редукторный блок передач установлен и смонтирован на крышке вместе с первичным валом, на котором на игольчатых подшипниках вращаются шестерни. С помощью данных шестерён формируется передаточное число для 5-й, 6-й, 4-й и 3 –й передач соответственно. Сам вал опирается на двух шарикоподшипниках. Ведущая шестерня 1-й передачи выполнена за одно целое с первичным валом, а ведущая шестерня 2-й передачи жёстко посажена на вал. Игольчатые подшипники смазываются маслом под давлением, подаваемым через маслопровод и отверстия в вале. На шлицах первичного вала установлены два инерционных синхронизатора обеспечивающие включение 5-й,6-й и 3-й, 4-й скоростей.

На промежуточный валу, с натягом посажены ведомые шестерни, формирующие во взаимодействии с одноименными ведущими шестернями на первичном валу 5-й, 6-й и 4-й, 3-й передачи. Ведомые шестерни 1-й и 2-й передачи вращаются на игольчатых подшипниках между жёстко посаженных ведомых пар шестерён 5-й,6-й и 4-й,3-й передач. Включение 1 или 2-й передачи осуществляется синхронизатором, установленным на промежуточном валу между шестернями.

Вал пониженных передач и заднего хода

Деталь опирается в корпусе КП на двух подшипниках (1 и 12), где установлены ведомая шестерня (10) соединённая с валом втулками (9) и вращающиеся на игольчатых подшипниках в ведущая шестерня переднего хода (8) и заднего хода (5).

Вал пониженных передач КПП 24F+12R

Соединение данных шестерён с валом, при формировании передаточного числа, производится зубчатой муфтой, установленной на втулке, которая соединена с валом шлицами и зафиксирована стопорным кольцом

Блок шестерён

Вал с блоком шестерён установлен в корпусе на двух подшипниках. Шестерни посажены на шлицы и зафиксированы стопорным кольцом. Ведомая шестерня привода синхронного режима ВОМ вращается на двух роликовых подшипниках.

Вторичный вал

Деталь установлена в корпусе на двух конических подшипниках, регулировка которых производится толщиной пакета прокладок. Положение же конической винтовой шестерни главной передачи заднего моста относительно торца корпуса регулируется отдельным пакетом регулировочных прокладок. На валу неподвижно установлены ведущая шестерня привода синхронного режима ВОМ и ступица синхронизатора. Ведомые шестерни вращаются на игольчатых подшипниках, смазка которых осуществляется под давлением через отверстия в вале. Переключение осуществляется синхронизатором с помощью вилкой через поводок, установленный в расточке корпуса и зафиксированный шариковым фиксатором.

Все пакеты деталей на первичном, вторичном, промежуточном и вале пониженных передач и заднего хода затянуты гайками.

Механизм управления коробкой

Система переключения состоит из механизма управления передачами и механизма переключения диапазонов с электрогидровлическим приводом переключения повышенной «Н» и пониженной «L» ступени редуктора.

Устройство переключения передач

Cмонтировано в редукторном блоке коробки, в корпусе вилок, и в крышке механизма управления. В крышке размещены поводки с установленными на них вилками 1й-2й, 5й-6й передач. Поводки зафиксированы в крышках шариковыми фиксаторами. Положение вилок на поводках регулируются конусными винтами. В корпусе вилок размещены три поводка, вилка, шариковый фиксатор и детали механизма блокировки одновременного включение двух передач. Корпус вилок закреплен на корпусе КПП.

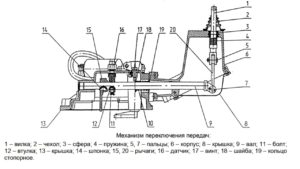

Механизм переключения КПП 24+12

В опорах крышки (13) и корпуса (6) размещён вал (9), на котором закреплены рычаг (15) и втулка (12), между стопорными кольцами (19) установлены две втулки (18) и пружина 10. Втулки своими торцами упираются в винт (17) и торец корпуса (6). Данное устройство предназначено для установки рычага в нейтральное положение. Вал (9) через пальцы (5 и 7), рычага (20) соединяются с вилкой (1), на которой закреплён рычаг переключения передач. Вилка (1) установлена в корпусе (6) в сфере (3) и подрессорена пружиной (4).

Механизм переключения диапазонов

Cмонтирован в корпусе коробки и крышке механизма переключения. В корпусе на поводках закреплены вилка переключения зубчатой муфты, вилка переключения зубчатой муфты, вилка переключения синхрона. Поводки вилок зафиксированы в корпусе шариковыми фиксаторами.

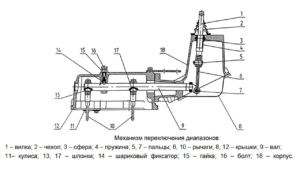

Механизм переключения диапазонов КПП 24+12

В механизме переключения в опорах крышки (12) и корпуса (18) установлен вал (9), на котором на шпонках установлены рычаги (10). Вал (9) фиксируется шариковыми фиксаторами (14) и через пальцы (5,7), рычага (6) соединён с вилкой (1), на которой размещён рычаг переключения диапазонов. Вилка (1) установлена в корпусе (18) на сфере (3) и подрессорена пружиной (4).

Механизм переключения высшей и низшей ступеней редуктора смонтирован на крышке переключения состоит из цилиндра (11), закреплённого на оси (12), шпильки (7), рычага (5) с помощью пальца (6). Рычаг валика (4) входит в зацепление поводком вилки (18) и при повороте валика перемещает муфту синхронизатора (26). Положение рычага (5) регулируется изменением длины шпильки (7) с фиксацией контргайкой (8).

Гидромеханическая часть механизма переключения ступеней КПП 24+14

Подключение цилиндра (11) гидросистеме КПП производится электрогидравлическим клапаном (14). Датчик (15) подключает клапан к электросети только в нейтральном положении рычага переключения передач. Втянутое положение штока цилиндра (11) соответствует низшей ступени «L», выдвинутое положение – высшей ступени «Н» ступени редуктора коробки передач. Датчики (10) служат для индексации включения ступеней редуктора.

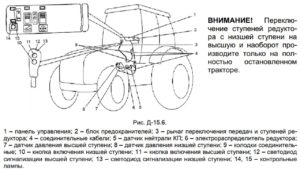

Электрогидравлическая система управления

Система состоит из:

• панели управления (1) расположенной с права от места водителя,
• рычагов управления передачами и диапазонами,
• датчика (5) нейтрали,
• датчиков (7 и 8) установленных на гидроцилиндре переключения редуктора (11),
• электрогидрораспределителя (6) расположенного на крышке КП,
• соединительных кабелей (4) с колодками (9).

Питание система получает от бортовой электросети через блок предохранителей (2) после пуска двигателя.

На рукоятке рычага (3) расположены кнопки (11,10) и светодиодные сигнализаторы (13,12) включения низшей и высшей ступеней КП, соответственно. На панели (1) расположены сигнализаторы (15,14) включения ступени редуктора и реле управления редуктором. Система разрешает переключение ступеней только в нейтральном положении рычага (3), при этом контакты датчика нейтрали КП (5) замкнуты. Сигналы на сигнализаторы (13,12 и 15,14) подаются от соответствующих датчиков давления (8, 7).

После запуска двигателя в исходном положении включена низшая ступень редуктора при этом должны гореть сигнализаторы (13, 15). Переключение на высшую ступень должно происходить при нажатии на кнопку (11), при этом сигнализаторы (13,15) должны погаснуть, а (12,14) должны загореться. Переключение с высшей ступени на низшую осуществляется нажатием кнопки (10).

Блокирующее устройство

Коробки МТЗ 1221 оснащены блокирующим устройством запуска двигателя при включённом положении диапазона КПП. Устройство размещено с левой стороны узла в его корпусе. Состоит из выключателя шариков и штифтов. При включенном диапазоне выключатель размыкает цепь питания стартера и обеспечивает невозможность запуска дизеля.

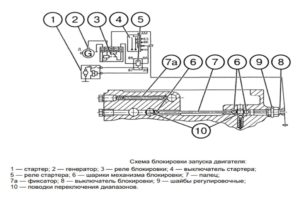

Блокировка запуска дизеля в КПП МТЗ 1221

Первичный вал

Первичный вал является одной из самых важных деталей КПП. Именно на него, через сцепление попадает крутящий момент из двигателя в КПП. Одна сторона первичного вала взаимодействует с корзиной сцепления. Другая сторона передаёт крутящий момент муфте вторичного вала.

Первичный вал в коробке опирается на два подшипника и на нём надеты шестерни, которые отвечают за включение 3-й, 4-й, а также 5-й скоростей трактора.

Ещё одной важной функцией первичного вала является передача вращения ходоуменьшителю. С ним он связан посредством зубчатой передачи.

Порядок работы КПП МТЗ-80 и МТЗ-82

На рисунке выше показана схема коробки передач МТЗ-80/82. Она потребуется для понимания порядка работы КПП.

Крутящий момент от двигателя, через сцепление, передаётся к первичному валу, который обозначен цифрой 1. На валу находятся две шестерни (цифры 3 и 4). Эти шестерни могут передвигаться вдоль вала, именно они отвечают за 5, 4, 7, 8 скорости. Порядок включения этих скоростей можно также увидеть на рисунке.

Кроме этого, шестерня 4 при зацеплении с шестерней 5, включает 9 передачу.

Промежуточный вал, обозначенный цифрой 14, отвечает за передачу крутящего момента к вторичному валу КПП, обозначенному цифрой 7.

Подвижные шестерни у этого вала обозначены цифрой 18. Именно блок этих шестерёнок, при передвижении по валу вперёд, отвечает за 1, 3, 4, 5, а также за 1 заднюю скорости. Если же этот блок передвигается назад, то он отвечает за включение 2, 6, 7, 8 и 2 задней передач.

Дополнительный вал, обозначенный цифрой 27, участвует в формировании крутящего момента 1 и 2 передачи вперёд, а также обоих скоростей заднего хода.

Вторичный вал (цифра 7) передает крутящий момент непосредственно на ведущие колёса. Все передачи идут через промежуточный или дополнительный валы и только в прямой 9-й скорости участвуют 2 вала: первичный (1) и вторичный (7).

Плунжер и сальник

Схема переключения передач МТЗ-82 включает в себя плунжер, который в данном случае оборудуется переключателем. На блокираторе имеется редуктор, накладки небольшой толщины, стаканы и плунжерные диски. Нижняя часть механизма оснащена парой штоков, которые фиксируются путем зажимов.

Сальник монтируется над блоком, по бокам от него предусмотрены шестеренки. В центральной части имеется диск. Упоры узла сделаны с небольшими стойками, работа сальника осуществляется от агрегирующей с ним шестерни. С валом элемент соединяется посредством штока. Вверху установлен переходник и рабочие втулки.

Возможные проблемы и методы их решения

Коробка передач, которой оснащается трактор МТЗ-80 и его модификация МТЗ 82, считается надёжным узлом. Но как и любой механизм, состоящий из множества трущихся деталей, КПП нуждается в регулярной смазке и техническом обслуживании. Если этим пренебрегать, можно столкнуться со следующими явлениями:

При переключении скоростей раздаётся скрип

Это свидетельствует о дефекте дисков сцепления или неправильно отрегулировано зацепление зубчатых колёс. Необходимо поставить трактор в ремонт и заменить отслужившие свой срок узлы.

Если после замены и регулировки скрип остался, необходимо проверить длину пружины, которая находится в блоке управления кулачками. Её длина не должна превышать 32 миллиметра в состоянии максимального сжатия.

Проверка зазоров

Для накладок тормозкового диска максимально допустимый зазор не должен превышать 1,5 миллиметра. Оптимальный зазор цапфа отводки и вилки включения – 2,2 миллиметра. Если эти показатели превышены, трактор МТЗ-80, как и МТЗ-82, нуждается в замене этих деталей.

Люфт рычага переключения передач

Эта проблема обычно сопровождается непроизвольным включением скоростных режимов или их неполным выключением. Это явление говорит о проблемах с вилками переключения, им не хватает трущего усилия.

Кроме того, такой эффект дают ослабшие пружинные фиксаторы. Чтобы устранить проблему, необходимо демонтировать переключающее устройство и провести полную ревизию деталей.

Особое внимание стоит уделить щёчкам вилок переключения, зазорам между переключающими планками и ширине зева. Все изношенные детали не подлежат ремонту, поэтому нуждаются в полной замене.

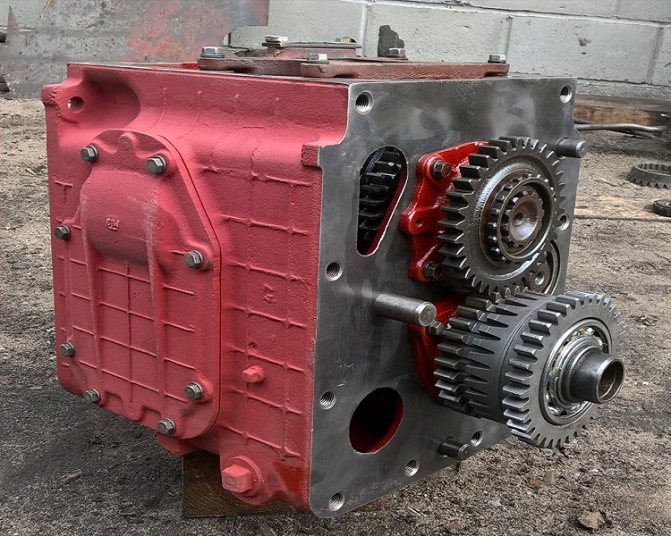

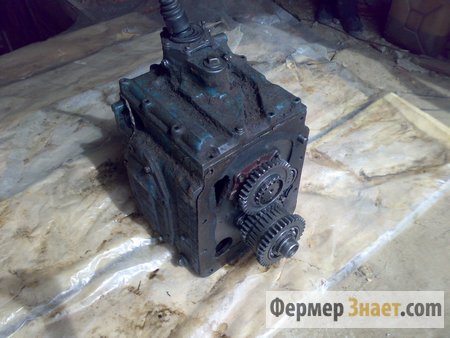

Коробка передач МТЗ-82

Посторонний шум в коробке

Скорее всего, износились опорные подшипники или валы. Если не принять своевременных мер, коробка передач может заклинить и трактор отправится на капитальный ремонт.

Чтобы устранить проблему, необходимо вскрыть коробку и проверить надёжность крепления валов. Делают это вручную, при помощи монтировки или небольшого лома.

Если валы не жёстко зафиксированы в местах креплений, они сдвинутся от приложенного усилия. Необходимо проверить затяжную гайку, если с ней всё в порядке, значит, развалились подшипники. Если подшипники и гайка в порядке, стоит замерить зазор оси вторичного вала.

Схема и устройство КПП МТЗ 80

Главная функция коробки переключения передач — создание регулируемого крутящего момента и передача его от двигателя через трансмиссию на ведущие колеса трактора. КПП обеспечивает переключение скорости движения трактора, что дает возможность выполнять различные технологические операции и работы от транспортных до всевозможных задач в сельском хозяйстве, строительстве, коммунальной, лесной отрасли и других производствах. Механизм переключения передач МТЗ-80 сконструирован таким образом, что диапазон передаточных чисел скоростей комфортно вписываются в выполнение любых рабочих процессов с использованием всевозможного, специального оборудования. Включение понижающего редуктора позволяет получить 18 вперед и 4 передачи заднего хода.

КПП МТЗ 80 (82) гарантирует диапазон скорости движения вперед от 1,9 км/ч до 34,3 км/ч и движения заднего хода от 4,09 до 9,22 км/ч. Кроме этого, коробка обеспечивает привод основного и бокового вала отбора мощности, ходоуменьшителя и переднего ведущего моста трактора МТЗ-82.

Картер и нагнетатель

Картер в схеме переключения передач МТЗ-82 оборудован двумя шестернями. Узел оснащается прочными опорами и широким блоком в нижней части. На оборудовании имеется две накладки, стаканы устанавливаются в боковом сегменте блока. Они оборудованы широкими втулками, которые подвержены стиранию при значительной нагрузке.

Механизм нагнетания представляет собой диски, оснащенные прокладками низкой эластичности. Стойки детали имеют небольшие выступы, нижняя опора зафиксирована намертво. Данный узел необходимо регулярно очищать, так как он подвержен забиванию отработанным машинным маслом.

Коробка переключения передач белорусского трактора

Во-первых, как и в любом транспортном или рабоче-транспортном средстве, КПП для трактора остаётся едва ли не важнейшим узлом, ибо без него точное и направленное движение этой машины просто невозможно — разве что с горки, под уклон.
Коробка передач трактора позволяет его водителю управлять техникой, задавая необходимую скорость и тяговую мощность посредством переключения. На МТЗ — 82 установлена 11-ступенчатая трансмиссия, 9 передач которой предназначены для передвижения вперёд и 2 для реверсивного движения (движение задним ходом).

Нагнетательный механизм

Нагнетательный механизм у коробки передач представляет собой набор дисков. Прокладки под них подбираются малой эластичности. Стойки используются с небольшими выступами. Нижняя опора в данном случае надежно зафиксирована. Специалисты говорят, что нагнетатель периодически может забиваться. При этом на нем собирается большое количество машинного масла. Его периодически надо очищать.

Управление коробкой передач и ВОМ Беларус МТЗ-82.1

На тракторах Беларус МТЗ-82.1, 80.1, 82.2 с базовой комплектацией установлена механическая ступенчатая двухдиапазонная КПП, с одним, расположенным Схема правую руку оператора, рычагом переключения диапазонов и передач с механическим понижающим редуктором (18F+4R).

Возможна установка трансмиссий со следующими комплектациями:

• с механической КПП и синхронизированным понижающим редуктором (18F+4R);
• с механической КПП и реверс-редуктором (9F+9R).

Переключение передач в трансмиссии c механической коробки передач и механическим или синхронизированным понижающим редуктором.

Переключение передач осуществляется двумя рычагами: рычагом переключения диапазонов и передач КПП и рычагом управления понижающим редуктором.

Выбор требуемых диапазонов, передач и ступеней понижающего редуктора (замедляющая ступень – символ «черепаха», ускоряющая ступень – символ «заяц») производится в соответствии со схемами переключения.

Переключение диапазонов и передач производится одним рычагом, причем вначале включается диапазон (I-ый или II-ой), затем рычаг переводится в положение «N», и осуществляется включение выбранной передачи.

Рычаг управления механическим понижающим редуктором в процессе работы трактора должен находиться во включенном (фиксированном) положении: назад – ускоряющая ступень («заяц»), или вперед – замедляющая ступень («черепаха»).

Рычаг управления синхронизированным понижающим редуктором в процессе работы трактора должен находиться во включенном (фиксированном) положении: назад – замедляющая ступень («черепаха»), или вперед – ускоряющая ступень («заяц»).

Допускается удерживание рычага понижающего МТЗ в нейтральном (среднем нефиксированном) положении для облегчения запуска двигателя при низких температурах.

Переключение передач в трансмиссии КПП с реверс-редуктором

Элементы управления коробки передач Беларус МТЗ-82.1, 80.1 c реверс-редуктором.

Переключение передач осуществляется двумя рычагами: рычагом переключения диапазонов и передач и рычагом управления реверс-редуктором.

Выбор требуемых диапазонов, передач и ступеней реверс-редуктора (ступень переднего хода – символ «вперед», ступень заднего хода – символ «назад») производится в соответствии со схемами переключения.

Переключение диапазонов и передач производится одним рычагом 3, причем вначале включается диапазон (I-ый или II-ой), затем рычаг переводится в положение «N», и осуществляется включение выбранной передачи.

Рычаг управления реверс-редуктором в процессе работы трактора должен находиться во включенном (фиксированном) положении: вперед – ступень переднего хода («вперед»), или назад – ступень заднего хода («назад»). Допускается удерживание рычага реверс-редуктора в нейтральном (среднем нефиксированном) положении для облегчения запуска двигателя при низких температурах.

Управление валами отбора мощности

На тракторах Беларус МТЗ-82.1, 80.1 в базовой комплектации устанавливается задний вал отбора мощности. Также может быть установлен боковой полунезависимый ВОМ.

Управление задним валом отбора мощности

Рукоятка переключения заднего ВОМ с независимого на синхронный привод

При перемещении рукоятки в крайнее левое положение (по ходу трактора) включается синхронный привод, в крайнее правое – независимый, в среднее – положение «нейтраль».

Включение заднего вала отбора мощности

Включение заднего ВОМ Беларус МТЗ-82-1, 80-1 возможно только в том случае, если рукоятка 11 установлена в положение «включен синхронный привод» либо в положение «включен независимый привод». В положении «нейтраль» задний ВОМ не работает.

Рычаг включения заднего ВОМ 5 имеет два положения:

• при перемещении рычага 5 из крайнего переднего положения в крайнее заднее происходит включение заднего вала;
• при перемещении рычага 5 из крайнего заднего положения в крайнее переднее происходит выключение заднего вала.

Включать и выключать задний ВОМ рекомендуется при работающем двигателе.

Переключатель двухскоростного независимого привода заднего ВОМ

Поводок независимого привода ВОМ 2 имеет два положения:

• I – 540 мин-1) – крайнее, по часовой стрелке;
• II – 1000-1) – крайнее против часовой стрелки.

Для установки нужной скорости вращения отверните на один оборот болт, поверните поводок в положение «I» или «II» и затяните болт.

Работа Беларус МТЗ-82.1, 80.1 трактора без использования заднего ВОМ

При работе трактора без использования заднего ВОМ поводок переключения независимого двухскоростного привода вала необходимо установить в положение 540 мин-1, рукоятку переключения заднего ВОМ с независимого на синхронный привод – в нейтральное положение, рычаг включения заднего ВОМ – в положение “выключен”.

Защитный колпак ограждения заднего вала должен быть установлен.

Назначение и функции плунжера и сальника коробки передач

Помимо прочих элементов, схема переключения передач МТЗ-82 содержит плунжер с переключателем. Блокиратор оснащен редуктором, стаканами и плунжерными дисками, относительно тонкими накладками.

Сальник обеспечивает герметичность устройства, препятствует выходу масла из корпуса. Он устанавливается над блоком, приводится в действие от передающей шестерни. Соединение с валом производится через шток. Верхняя часть устройства содержит переходник с рабочими втулками.

Планетарный редуктор ВОМ МТЗ-82

Осмотр седла

Коробка передач МТЗ-82 делается с седлом, которое находится в центральной части блока. Непосредственно зажим располагается под стаканом. Специалисты говорят о том, что механизм очень просто разобрать. Чтобы отсоединить седло, потребуется только один ключ. Крышка седла фиксируется на зажиме. Эксперты указывают на то, что стаканы снимаются довольно просто. При этом зажимные втулки можно не трогать. В верхней части седла располагается вторичный винт. Он является крепежом вала. Чтобы отсоединить шестерню передачи, придется немного подбить молотком стойку. Если сильно шумит коробка передач МТЗ-82, ремонт устройства надо начинать с осмотра блока седла.

Работа с реверсным редуктором

Схема переключения передач МТЗ-82 нового образца предусматривает использование для управления рычага контроля диапазонов и аналогичного элемента редуктора реверсного типа. Выбор позиций и ступеней производится вперед или назад путем включения рычагов в соответствующие положения. Дальнейшая работа узла аналогична функционированию КПП с понижающим редуктором.

Редуктор имеет пару ступеней, в первом положении включают 1-ю, 3-ю, 4-ю и 5-ю передачу переднего движения либо первую скорость в заднем направлении. Остальные диапазоны активируются посредством второй ступени. После зацепления ведущей шестерни с внешним венцом вторичного вала активируется первая ступень. После смещения зубчатого элемента назад до полной агрегации с внутренним венцом – включается вторая ступень.

Двухвенцовая шестеренка перемещается на первичном валу, в зависимости от ступени редуктора, и включает 5-ю или 6-ю передачу (движение вперед), 4-ю и 7-ю скорость (движение назад). Скользящий зубчатый элемент третьей передачи при перемещении в переднее положение, активирует 5-ю или 6-ю позицию. Передвигаясь назад, эта же деталь соединяет внутренний зубец вторичного вала с первичным аналогом, обеспечивая 9-й прямой диапазон работы КПП. Смещение скользящей шестеренки назад на приводе соответствует первой и второй передней скорости, они включаются, а движение назад способствует активации заднего хода.

Обозначения

Схема переключения передач МТЗ-82 приведена ниже. Работа осуществляется двумя рычагами (элементом управления позициями и вторым аналогом понижающего редуктора). Выбор нужных передач и диапазонов редуктора выполняется в соответствии с соответствующими позициями. Сначала включается 1-й или 2-й диапазон, после чего рычаг переводится в нейтральное положение, производится выбор дальнейшей передачи.

Контроллер понижающего редуктора во время работы техники должен быть активирован: заднее положение – убыстряющая ступень («заяц») либо вперед на замедляющей позиции («черепаха»). Позволяется удерживать рычаг редуктора в нейтральной позиции для облегчения пуска мотора при отрицательной температуре воздуха.

1 – гайка промежуточного ВОМ. 2 – вал промежуточного типа. 3 – основной ВОМ. 4 – ведомая шестеренка понижающего ВОМ. 5 – корпус КПП. 6 – стакан заднего вала. 7 – шестеренка скользящего типа для 4 и 5 передачи. 8 – шестеренка 3-го диапазона. 9 – ползунок. 10 – ВОМ вторичный. 11 – шариковый элемент. 12 – люк КПП.

13 – пробка для залива. 14 – опора шаровая. 15 – рычаг переключения КПП. 16 – защитный кожух. 17 – штифтовый элемент. 18 – рамочная деталь. 19 – валик. 20 – шариковый переключатель. 21 – выключатель. 22 – регулировочные прокладки. 23 – уплотнители корректирующие. 24 – гайка. 26 – шестерня ведущая. 27/29 – подшипники конической конфигурации. 28 – шайба упорная.

30 – крыльчатка. 31 – седло внутреннего валика. 32 – втулка. 33 – вал внутренний. 34 – подшипниковая группа. 35 – втулка. 36 – шестерня 2 ступени редуктора. 37 – шестерня 1 ступени. 38 – шестеренка промежуточная. 39 – подшипник. 40 – шестерня 3 передачи. 41 – ведомый зубчатый элемент 4 диапазона. 42 – шестеренка заднего хода. 43 – ось. 44 – шестерня 5 передачи. 46 – ось. 47 – шестеренчатый элемент редуктора понижающего.

Замена уплотнителя

Уплотнитель в коробке передач поменять довольно просто. Для этого рекомендуется в первую очередь снять картер. Верхняя крышка фиксируется на винтах. Упоры в механизме снимаются по порядку. Также надо отметить, что уплотнитель находится под камерой. Шестерни надо снимать при помощи ключа. Сальник в данном случае не нужен. В нижней части редуктора также имеется уплотнитель. Он фиксируется на крыше блока. Если рассматривать центральный упор, то он выполнен Г-образной формы. С вторичным валом он не соприкасается.
