Регулировка и установка навески тракторов: правила, особенности

Виды навесок

В зависимости от места и способа крепления выделяют следующие виды навесных систем трактора:

• заднюю, которая считается универсальной для большинства сельхозмашин, ставится за пределами базы;

• фронтальную, которую устанавливают в передней части трактора;
• боковую для подсоединения механизмов для обработки грунта по бокам машины, чаще всего такую систему применяют для крепления однобрусных косилок;
• секционную, или комбинированную для вышеперечисленных навесок, чаще всего задней и боковой, актуальна для машин с широким захватом.

Преимущества и недостатки

Основные преимущества трактора Беларус-921:

• габариты агрегата по сравнению с аналогами заметно меньше;
• центр тяжести трактора также понижен;
• двигатель, работающий на дизеле, признан одним из самых экологичных;
• в агрегате присутствует универсальный навесной механизм;
• в кабине водитель может себя чувствовать комфортно.

В качестве недостатков можно назвать только невозможность выполнения каких-либо тяжеловесных работ, поскольку габариты трактора этого не позволяют.

Обслуживание и поставки запчастей

При соблюдении рекомендаций производителя и требований к техническим жидкостям, частоте их замены, дорогостоящий капитальный ремонт технике не потребуется на протяжении всего срока эксплуатации. Во всех регионах России работают авторизованные станции технического сервисного обслуживания, гарантийного ремонта, налажены бесперебойные поставки оригинальных запчастей. На новую спецтехнику действует гарантия от производителя.

Как официальный представитель Минского Тракторного Завода в России мы предлагаем лучшие условия поставок, выгодные финансовые программы.

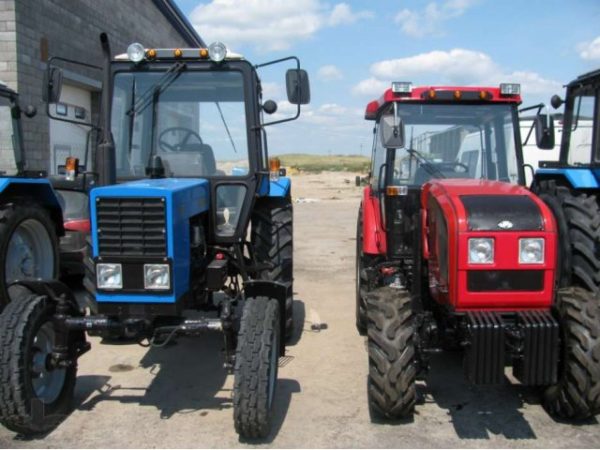

Технические характеристики в цифрах

• Габаритные размеры: длина 4,5 м, ширина 1,55 м, высота 2,35 м.
• Колёсная база – 2,З7 м.
• Полная масса – З,8 тонны.
• Предельно допустимый показатель массы – 7 тонн.
• Размер шин: передних – 12,4L-16; 265/70R16; задних – 420/70R24; 14,9R30.
• Удельное давление на грунт – 14О кПа.
• Угол поворота передних колёс – 55 градусов.
• Удельный расход горючего, при эксплуатационной мощности дизеля – 226 г / кВт*ч.
• Ширина колеи передних колёс – 1,16÷1,6 м; задних колёс – 1,25÷1,45 м.
• Наименьший радиус поворота – 4 метра.
• Дорожный просвет – 310 мм.
• Ёмкость топливного бака – 95 литров дизтоплива.

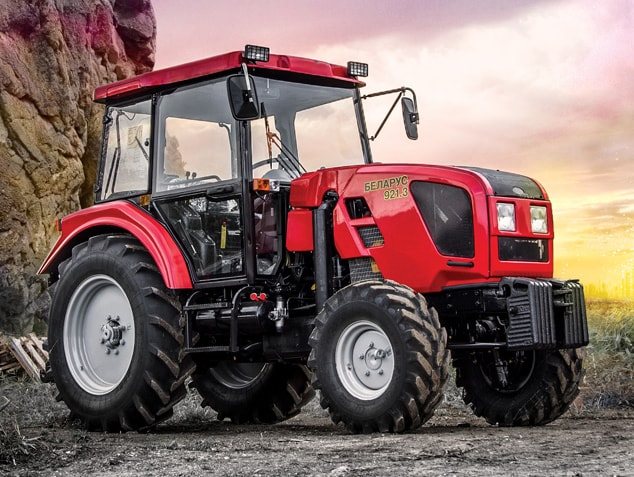

Назначение и спецификация модели

У машины компактные параметры, что не отражается негативным образом на производительности. Тракторостроители предусмотрели у модели уменьшенную кабину и дорожный просвет для удобства применения внутри тепличных комплексов, животноводческих ферм.

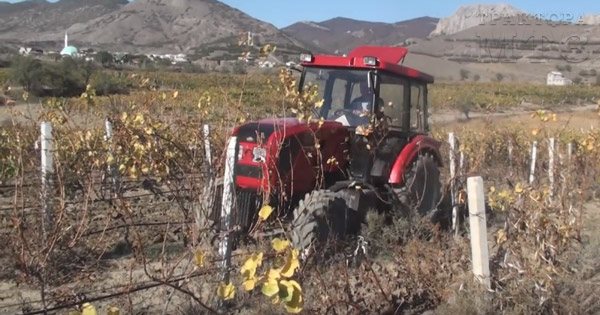

МТЗ-921 может работать даже в коровнике.

Изначальная цель создания машины — проведение всех агротехнических мероприятий: от обработки грунта до раздачи кормов. В хозяйствах, выращивающих виноград и фрукты, модель получила наиболее широкую популярность.

1. Привод на все четыре колеса обеспечивает надёжность и возможность эксплуатации в тяжёлых условиях.
2. Дополнительное навесное, полунавесное и прицепное оборудование отечественного и зарубежного производств, которое агрегатируют с машиной, расширяет сферы применения трактора.

МТЗ-921 нашёл применение в таких отраслях, как:

• промышленность;
• строительство;
• транспорт;
• коммунальное хозяйство.

Грузоподъёмность задней и передней подвесок — 4 и 1,5 т соответственно.

Коробка передач и сцепление

Трактор оснащён стандартным для тракторов МТЗ класса 1.4 однодисковым сухим, фрикционным, постоянно-замкнутым сцеплением. Комфорт управления муфтой обеспечен внедрённым гидростатическим приводом. Коробка передач механическая с прямозубыми цилиндрическими шестернями c формированием 18 скоростей движения вперёд и 4-х – заднего хода (18F+4R). Узел абсолютно одинаков и взаимозаменяем с коробкой МТЗ 82(80).

Формируемые скорости движения:

• Вперёд – от 1,63 до 28,83 км/час
• Назад – от 2,02 до 14,46 км/час

В сравнении с другими современными тракторами данного класса максимальные скорости МТЗ 921 сознательно занижены производителем. Обоснованность такой тихоходности заключается в предохранении трактора от опрокидывания с учётом его узкой коли. (например, максимальная скорость движения в перёд трактора МТЗ 952 -39,9 км/час).

По заказу в состав трансмиссии может устанавливаться синхронизированная механическая КПП с 14-ю передачами переднего хода и 4-мя — заднего хода (14F+4R).

Передний ведущий мост

ПВМ с конической парой шестерён главной передачи, самоблокирующимся дифференциалом повышенного трения и колёсными редукторами с парами конических шестерён. Особенностями моста является: усеченный размер корпусов полуосей, обеспечивающий формирование минимальной колеи; в конструкции изменённых колёсных редукторов изменена форма корпусов и уменьшен вертикальный вал механизма для формирования соответствующего малого просвета.

Схема переднего моста

Привод ПВМ имеет классическую конструкцию – от раздаточной коробки (с механическим включением принудительного или автоматического режима) на карданную передачу через предохранительную промежуточную муфту в отдельном корпусе.

Конструкция

Трансмиссионный модуль с гидростатическим управлением и однодисковой сухой муфтой сцепления позволяет трактору передвигаться на 18 передачах вперед и на 4 – двигаясь задом.

Управляемая одним рычагом шестнадцати ступенчатая коробка передач позволяет подобрать оптимальный скоростной режим передвижения машины для проведения агротехнических работ.

Диапазон скорости при движении машины вперед – от 1,8 до 35 км в час. При перемещении задом – 4,5-7,5 км в час.

Модель оснащена увеличивающими тяговую мощность трактора системами блокировки дифференциала и автоматического запуска переднего моста, срабатывающей при уменьшении сцепления машины с поверхностью грунта.

Легкость изменения направления движения трактора обеспечивает гидрообъемная система рулевого управления машиной.

Для увеличения функциональности модели на некоторые версии Беларуса 921 устанавливают вал отбора мощности, с использованием которого приводятся в действие различные сторонние механизмы, в частности, оросительные и осушительные насосы, измельчающий устройства и т.д.

Многофункциональный гидравлический навесной блок машины оснащен гидроподъемником, регулирующим силовое и высотное расположение навесного оборудования.

Особенно актуальные для работы с прицепными сельскохозяйственными агрегатами тягово-сцепные характеристики трактора обеспечиваются установленными в передней и задней части машины навесными механизмами НУ-2 с грузоподъемностью 1,5 и 4 тонны, тяговой вилкой ТСУ-1В и сцепным механизмом ТСУ-1.

Основные дисковые тормоза трактора совмещены со стояночным тормозным устройством, имеющим автономный механический привод. Пневматический привод тормозов прицепных устройств сблокирован с основным тормозом.

Работу гидравлических устройств трактора обеспечивает насос с производительностью 45 литров в минуту и тридцатилитровый масляный бак.

Особенности эксплуатации

Трактор МТЗ-920 и 921-ая версия нашли широкое применение во многом благодаря мотору – экономичному в потреблении дизтоплива и техническом обслуживании.

Кроме того, для владельцев предлагается рациональная возможность дооснащения тракторов МТЗ необходимыми узлами и механизмами опционно: кондиционером, тормозами в масляной ванне, тентом для кабины, гидрокрюком, дополнительным сидением, балластами на мосты, устройством для задней навески, ходоуменьшителем, приспособлением для сдваивания колес.

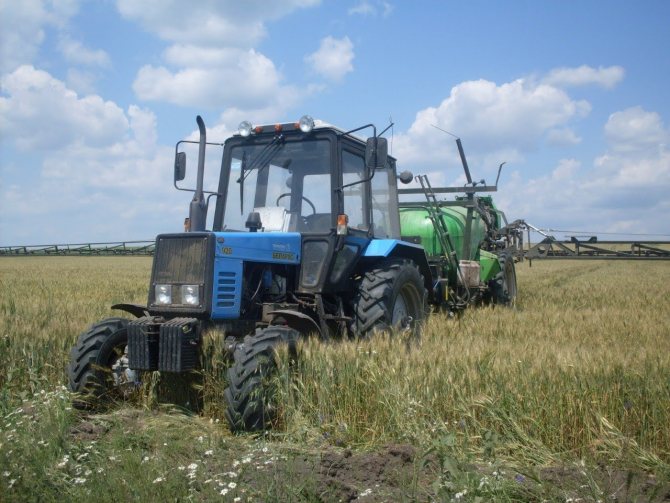

МТЗ 920 в работе

Обслуживание

Тракторы МТЗ потребляют дизельное топливо, его марка регламентируется заводом-изготовителем в зависимости от сезона эксплуатации и климатических условий местности. В качестве моторного масла применяют в летний период масло класса SAE-30, SAE-40, SAE-50, зимой при крайне низких температурах – масло SAE-20.

Чем различаются МТЗ 900 и 920

Характеристики МТЗ 900 и 920 во многом схожи, поскольку тракторы конструировались на одной базе, у них используются идентичные детали и механизмы. Тем не менее у них есть различия в ходовой: у МТЗ 900 привод идет только на задние колеса, 920-й же идет в полноприводном исполнении с ведущим передним мостом с планетарно-цилиндрическими редукторами.

Собственно, тракторы 900 серии являются модернизированными машинами Белорус-80 и Белорус-82. Разделение модельного ряда Минского тракторного завода выглядит следующим образом.

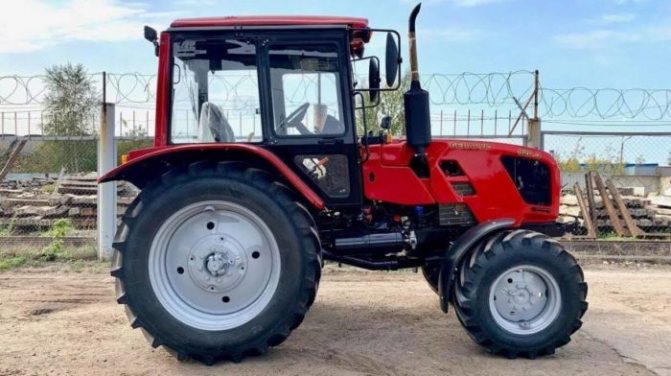

МТЗ-920.3

Тракторы 900 серии получили значительные усовершенствования.

Силовая установка

Восьмидесяти девяти сильный четырехтактный четырехцилиндровый, рассчитанный на потребление дизельного горючего мотор с объемом 4,75 литра со скоростью вращения 1800 об/мин соответствует требованиям международных экологических стандартов и имеет сертификат второго уровня Директивы 2000-25-ЕС.

Оснащенная системой турбонаддува силовая установка серии «Д-245.5» с полу-раздельной камерой сгорания обладает пятнадцатипроцентным запасом вращающего момента и позволяет использовать трактор в режимах со значительным превышением допустимых рабочих нагрузок.

Улучшенные версии 921 Беларуса оснащены модифицированными двигателями серии «Д-245.5» с мощностью 95 лошадиных сил и системой понижения температуры наддувного воздуха (МТЗ-921.2) и моторами с охлаждением воздуха и увеличенным вращающим моментом (МТЗ-921.3).

Трансмиссия

Трансмиссионный модуль трактора представлен механической коробкой передач с 18-ю передними и 4 задними передачами. Сцепление сухое однодисковое с гидростатическим управлением.

При движении вперед изменение скорости от минимальной (1,8 км/ч) до максимальной (35 км/ч) осуществляется 16-ю ступенями однорычажной КП. Благодаря этому удается подобрать оптимальную для проведения с/х операций скорость.

Если трактор МТЗ-921 потеряет сцепление с земной поверхностью, или необходимо увеличить величину тягового усилия, в работу автоматически включается передний мост. В результате происходит увеличение тяги за счет использования для сцепления с поверхностью всей массы машины. Повысить тяговые характеристики можно и вручную, используя механическую блокировку дифференциала.

Плюсы и технологические минусы трактора

Поскольку модель давно находится на рынке тракторной техники, в ходе эксплуатации выявленные недостатки удалось устранить. Конструкторы доработали машину. В своей категории — это достаточно надежный трактор. Преимущества универсала:

• оптимальное соотношение цена⁄качество;
• отвечает нуждам малого и среднего бизнеса;
• экономичность силовой установки;
• унификация комплектующих, расходных материалов;
• ассортимент запчастей, доступность ремонта в поле;
• эффективная тепло- и звукоизоляция кабины;
• регулируемое кресло оператора;
• удобная приборная панель.

Претензии после выпуска первых моделей поступали к несовершенной силовой установке линейки «Д-245.5». Вал турбокомпрессора часто выходил из строя. Своевременно реагируя на критические отзывы, тракторостроители доработали двигатель. Но и сегодня остаются жалобы по поводу качества сальников гидроцилиндров и гидрораспределителей.

Другие недостатки из отзывов владельцев:

• невозможность агрегатирования при общей величине нагрузок на мосты, превышающей максимальный допустимый вес трактора;
• отсутствие возможности включить синхронный привод при скорости более 8 км/ч;
• небольшой вес машины негативно отражается на маневренности.

Навесные приспособления и агрегаты

Специальные приспособления позволяют выполнять не только стандартные задачи, но и такие, как:

• скашивание растений при помощи навесной или сегментной косилки;
• посев различных культур при помощи сеялок (пневматических и стерневых);
• сбор урожая при помощи такого оборудования, как пресс-подборщик, грабли-ворошилки и пр.;
• осуществление погрузки и разгрузки с использованием погрузчиков разных моделей;
• осуществление коммунальных работ при помощи специальных щеток;
• специфические работы с использованием разного рода навесных агрегатов.

Компоновка и эргономичность

Оснащенная усиленным каркасом, предохраняющим оператора от травм при опрокидывании машины, одноместная низкопрофильная кабина трактора расположена сзади его силовой установки и не создает препятствий при техническом обслуживании мотора и его ремонте.

Большой объем остекления кабины, система фильтрации и подогрева воздуха в салоне, открывающиеся боковые окна и установленный на крыше люк, удобное кресло, совмещенная с рулевой колонкой приборная панель, стеклоочистительные системы и защищающий от солнца козырек создают максимум условий для комфортной и высокопроизводительной работы оператора.

Модификации

Касаемо модификаций данного трактора, то техническая сегментация модели подчиняется общей производственной стратегии Минского завода, где основными отличиями модификаций являются экологический стандарт машины и уровень автоматизации системы управления.

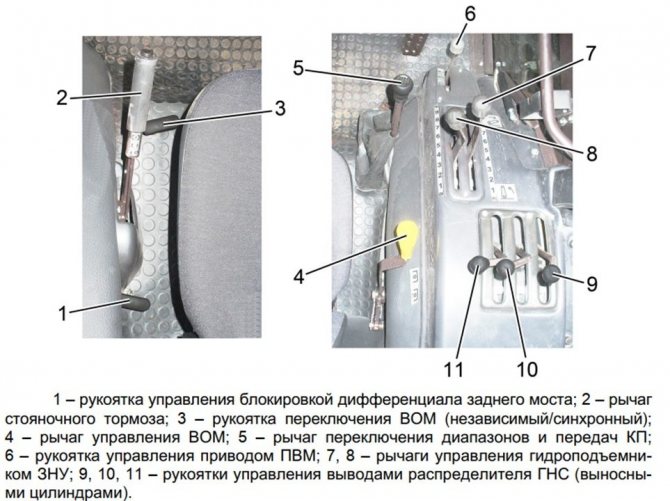

Органы управления

Органы управления

На сегодня трактор представлен тремя модификациями: 921.2, 921.3, 921.4

Беларус 921.2

Машина имеет экологический стандарт Stage I с двигателем Д-245.5С. В отличии от последующих версий трактор не имеет предварительного охлаждения воздуха, нагнетаемого турбиной в цилиндры двигателя (интеркулера). Топливная система имеет стандартное исполнение в составе с рядным четырёхплунжерным ТНВД.

Модель Беларус 921.3

Модификация с экологическим стандартом Stage II и двигателем Д-245.5S2. В дополнение стандартной системы питания на трактор установлено предварительное охлаждение наддува (интеркулер), что обеспечивает увеличение КПД сгорания топлива в цилиндрах с обеспечением повышения мощности, экономичности и экологичности дизеля.

Беларус 921.4

Машина со стандартом Stage IIIА с двигателем Д-245.5S3А. Дизель в комплексе с интеркулером оснащён аккумуляторной системой электронного впрыска топлива Common Rail, системой каталитической нейтрализации и рециркуляцией выхлопных газов. Данное оснащение обеспечивает максимально рациональный расход топлива за счёт увеличения плотности топливной смеси и повышения давления впрыска с электромагнитным управлением. Работу всех систем двигателя и его диагностику производит установленная электронная система управления двигателем ЭСУД.

Общие принципы регулировки

Регулировка навески трактора зависит от назначения устройства. При этом есть общие причины нарушения работы этого комплекса. Чтобы дополнительное оборудование работало исправно, необходимо следить за температурой масла — если оно прогрето, а в навеске отмечают перебои, то следует проверить состояние насоса. При КПД менее 0,7 этот узел подлежит полной замене.

При засорении разгрузочного клапана возможно замедление поднятия навески даже при оптимальной температуре масла. Чтобы устранить неисправность, проводят снятие распределителя и извлечение перепускного клапана для промывки.

Перепады рабочего давления влияют на скорость опускания механизмов комплекса или на его самопроизвольное понижение при выключенном двигателе. Это состояние не требует регулировки, так как часто проходит само собой, но оператору придется демонтировать конструкцию, чтобы заменить резиновые уплотнительные прокладки, которые выходят из строя из-за неравномерной нагрузки.

Чтобы разгрузить насосное оборудование, необходимо отрегулировать рабочее давление. Если при всех выполненных по инструкции операциях продолжают наблюдаться перебои в работе, то это говорит о:

• разгерметизации ускорительного клапана (при этом будет сдвиг рукоятки при опускании);
• разгерметизации клапана, отвечающего за давление.

Поломка устраняется демонтажем и промывкой регулятора вместе с перепускным клапаном.

При регулировке задней навески, которая стоит на большинстве тракторов, отсоединяют наружные рычаги при помощи раскосов. Поднятие и опускание механизма приводит к движению оборудования по траектории, установленной концами центральной или продольной тяг. Регулировка заключается в фиксации левого раскоса и изменении положения правого при помощи ручки валика. При вращении по часовой стрелке раскос увеличивается, против часовой – уменьшается.

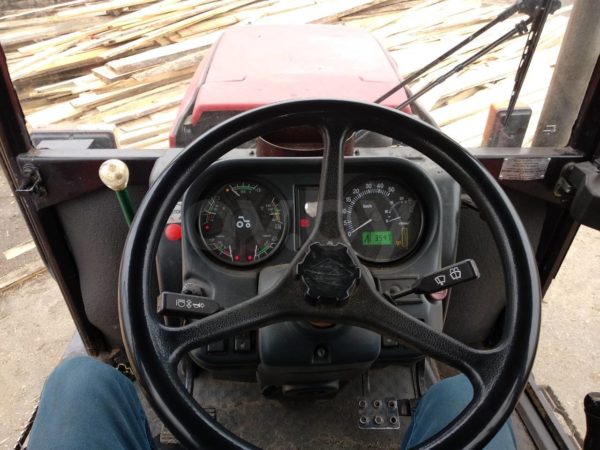

В сети очень мало достоверных отзывов о тракторах модели МТ3-921, по причине их малой распространённости. По большей части, это положительные отзывы. По надёжности и неприхотливости этот трактор не уступает классическим моделям Минского тракторного завода. По показателю расхода дизельного топлива он показывает себя достаточно экономичным. Ломается он не чаще, чем другие трактора. Из плюсов отмечают уменьшенные габариты (длина и ширина) и низкопрофильную кабину, с которой можно легко заезжать даже в коровник.

Это предоставляет возможность эксплуатации трактора МТ3-921 в помещениях с низким и узким дверным проёмом. Низкое расположение центра тяжести позволяет использовать данный трактор в условиях сложного рельефа. Степень универсальности трактора максимально широкая. Гидронавесной механизм предназначен для установки различных навесных инструментов. Вес трактора небольшой, маневренность – отличная.

Задний мост и тормоза

Конструкция моста такая же, как и у заднего моста МТ3 82 (80). Главная шестерня моста выполнена в виде пары конических шестерен с косозубыми зубьями, бортовые передачи — пары прямозубых шестерен. Привод колес осуществляется приводными валами, которые через шлицевое соединение взаимодействуют с ведомыми шестернями бортовых передач.

На ведущие шестерни бортовых передач устанавливаются сухие дисковые тормоза. Рабочие тормоза — гидростатические, с подвесными педалями.

Единственное отличие моста — это механическая блокировка дифференциала, аналогичная трактору МТЗ 50 (52), где блокировка осуществляется только в форсированном режиме шлицевой муфтой, соединяющей шлицевые внутренние концы приводных валов колес. Блокировка управляется тягой, вносимой в кабину.

Базовая комплектация и дополнительное оборудование

В базовую комплектацию входят:

• однопроводная пневмосистема для задействования тормозов прицепов или накачки колёс;
• три пары гидровыводов для подключения специальных и стационарных механизмов;
• настраиваемое по вертикали буксирное устройство служит для повышения совместимости с прицепными агрегатами.

К достоинствам модели относят ее оснащение агрегатной системой навесных установок раздельного типа, с гидроподъёмником. Благодаря рациональному подходу конструкторов к созданию универсального трактора в «Беларусе» предусмотрели тягово-сцепные элементы, к которым крепят рабочие орудия и технические средства сельскохозяйственного и коммунального назначения.

Техническое оснащение спецтехники позволяет доукомплектовать её следующим дополнительным оборудованием:

• плуги и бороны — нужны для обработки грунта;

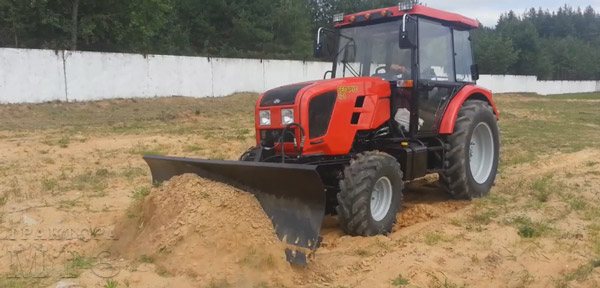

• плужные отвалы — устанавливают впереди машины для расчистки дорог от снежных заносов;
• дорожные щётки — для уборки территорий от грязи, опавшей листвы;
• погрузочные — используют прикреплёнными спереди, чтобы проводить соответствующие работы по подъёму и укладке грузов;
• шнекороторные очистители — для очистки уличного пространства от грязи и снега с отбрасыванием или его погрузкой в контейнер.

Перечень дополнительных механизмов, доступных для агрегатирования с машиной, превращает её в незаменимую единицу в парке как в растениеводческих хозяйствах, так и животноводческих, коммунальных хозяйствах.

Дополнительная информация! Среди особенностей МТЗ-921 можно выделить — высокую производительность, экономичность в потреблении горючего, маневренность, простоту управления и комфорт для механизатора.

Область применения и особенности

Наряду с использованием для различных садоводческих работ серийно выпускаемая с 2000 года модель нашла широкое применение в животноводстве, строительной индустрии, промышленности и муниципальном хозяйстве.

Функциональность машины и сезонность ее применения значительно расширяет возможность агрегирования трактора с большим количеством навесных и прицепных механизмов.

Среди других моделей производства МТЗ Беларус 921 выделяют:

• Современный, соответствующий требованиям международных стандартов двигатель;
• Улучшенный интерьер кабины и дизайн капота трактора;
• Расположенный в боковой части машины пост управления;
• Размещенная на рулевой колонке приборная панель.

В линейку версий обладающего высоким КПД трактора вошли четыре его модификации, отличающиеся друг от друга мощностью установленного на них двигателя – МТЗ-921.4/ 921.3/ 921.2/ 921.

Дополнительное оборудование, которым может комплектоваться трактор «Беларус 921»

Одним из главных преимуществ этих моделей пропашной техники является наличие агрегатной системы навесных установок раздельного типа, оснащенных гидроподъемником. Такая система обеспечивает силовую, высотную и комбинированную регулировку рабочего оборудования и его положения. В конструкции тракторов МТЗ-921 предусмотрены тягово-сцепные элементы, к которым крепятся рабочие орудия и технические средства аграрного и коммунального назначения. Для навесного оборудования используется грузоподъемное устройство НУ-2, выдерживающее вес в 1500-4000 кг, а для тяги и сцепления используется модель тяговой вилки TCУ-1В. Таким образом, техническое оснащение МТЗ-921 позволяют комплектовать модели следующими типами навесного оборудования:

• плугами и боронами, используемыми в процессе проведения пропашных работ;
• плужными отвалами, устанавливаемыми спереди трактора и предназначенными для расчистки дорог;
• дорожными щетками, чем обозначается использование этих технических средств в коммунальном хозяйстве с
• целью уборки уличного пространства от грязи, мусора, снега или листьев;
• погрузочным оборудованием, устанавливаемым спереди трактора МТЗ-921 и предназначающимся для
• осуществления погрузочно-разгрузочных работ;
• шнекороторными очистителями, предназначающимися для очистки дорог от грязи и снега с отбрасыванием или
• его погрузкой в специализированную емкость.

Благодаря широкому диапазону дополнительного оборудования, возможного к установке, модели МТЗ 921 незаменимы в коммунальном и сельском хозяйстве, в животноводческом секторе и строительстве. Их главными преимуществами являются: высокая мощность, экономичность в потреблении топлива, маневренность, максимальный комфорт для оператора и простота в управлении.

Кабина машины – низкопрофильная, оснащена:

• защитным жестким каркасом;

• фасонными гнутыми профилями:

• прямыми клееными стеклами;

• пластиковой крышей;

• оснащена формованной обивкой интерьера.

Пластиковый подъемный капот дает возможность удобного доступа к двигателю при обслуживании и ремонте. Установленное в кабине сиденье производства фирмы TEK Seating (Великобритания) обеспечивает комфортную и безопасную работу оператора в течение всего рабочего дня. Рулевая колонка, регулируемая по высоте и углу наклона, для удобства оператора совмещена с панелью приборов. Все органы управления размещены в зонах, удобных для быстрого доступа. Муфта сцепления и тормозная система снабжены гидростатическими сервоприводами управления с подвесными педалями.

Двигатель

Базовой моделью силового агрегата для Беларус 921 является четырёхцилиндровый дизель с турбонаддувом Д-245.5 и как отмечалось выше в соответствии с модификацией модели дизеля отличаются экологическим стандартом благодаря усовершенствованиям в топливной системе.

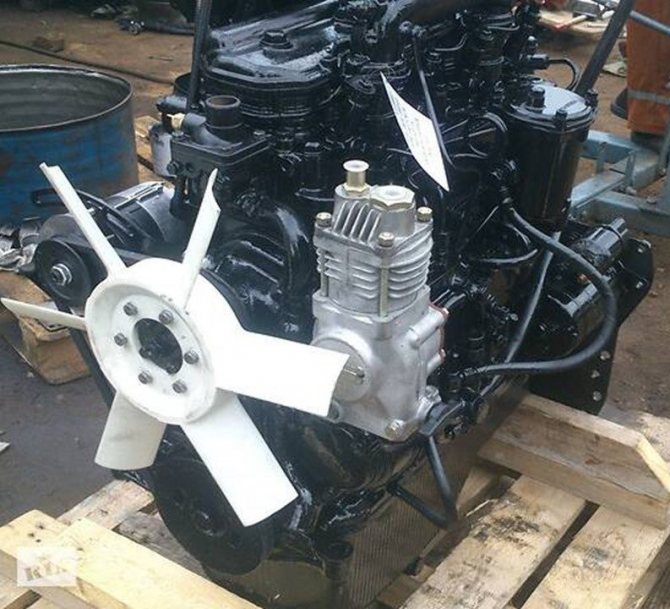

Двигатель Д 245.5

Характеристики двигателей устанавливаемых на модификации Беларус 921

Другие конструктивные особенности

Трактор оборудован стандартной пневматической системой для обеспечения работы привода тормозов буксируемого транспорта в составе с компрессором, регулятором давления, ресивером и тормозным краном.

Машина оборудована пластиковым топливным баком, размещённым с левой стороны трактора ёмкостью 95 литров. Практики утверждают, что данное размещение усложняет процесс регулировки сцепления.

Боковые и задние окна озорной кабины — открываемые для проветривания, пластиковая крыша имеет люк. Благодаря выведенной вниз выхлопной трубе в кабине трактора гораздо тише, при работающем двигателе, в сравнении с тракторами со стандартным размещением глушителя.

В виду малой ширены передней балки моста крылья передних колёс присоединены непосредственно к остову машины и имеют статическое постоянное положение.

Как и все современные модели трактора МТЗ класса 1.4 имеет переднее размещение пусковых аккумуляторов под капотом моторного отсека.

Трактор МТЗ 82 (80)

Навеска в машинах Минского завода крепится к стенке заднего моста. Ее верхний поворотный вал находится в опорах кронштейна, зафиксированного болтами на верхнем краю задней стенки картера. Центральная часть вала шлицами взаимодействует с силовым гидроцилиндром, который отвечает за подъем и опускание оборудования. По сторонам вала предусмотрены подъемные рычаги, которые связаны с раскосами. Последние, в свою очередь, скреплены между собой продольными планками.

Чтобы отрегулировать навесную систему, меняют длину раскосов, от которой зависит поперечное расположение оборудования. Чтобы изменить горизонтальное положение, работают с длиной верхней центральной тяги.

Чтобы отрегулировать поперечное перемещение навески относительно оси движения трактора, меняют натяжение стяжек, которые связывают продольную нижнюю тягу и корпус самой машины. Чтобы обеспечить небольшое перемещение, стяжки ослабляют. Максимальное их натяжение исключает раскачивание и обеспечивает жесткое положение трактора, что необходимо, например, при работе в междурядье или использовании сеялки.

Чтобы увеличить грузоподъемность, на соединения вилок раскосов и продольных планок необходимо поставить фиксирующие пальцы и шплинтующие гайки стяжных болтов. Вилки для этого поворачивают дополнительными пазами вперед.

Неполадки чаще всего связаны с износом соединений, а также деталей поворотного вала и подъемных рычагов. При увеличении зазоров становится невозможной фиксация конструкции в определенном положении, а также усложняется регулировка глубины обработки. Чтобы убрать увеличенные люфты, необходимо полностью заменить все изношенные детали. Можно также провести наварку, а затем слесарную обработку поверхностей.

Опускание навески трактора МТЗ-82 (80) может быть из-за неполадок в гидросистеме. Это могут быть течи масла из-за износа уплотнителей поршня: жидкость перетекает из полости подъема в полость опускания. Вторая причина – нарушение работы гидрораспределителя в результате его загрязнения.

Описание технических характеристик

Основа трактора Беларус МТЗ-921 представляет собой полураму с установленными на ней корпусом муфты сцепления, задним мостом и коробкой передач. На эту конструкцию крепятся дизель, муфта сцепления, КПП 9/2, механический мультипликатор, задний ВОМ, передний мост, стояночный тормоз, гидроподъемная система, тягово-сцепной механизм, кабина, органы управления.

Система питания дизеля состоит из плунжерного топливного насоса, механического всережимного регулятора, топливных фильтров, центростремительного радиального турбокомпрессора, воздухоочистителя.

Задний ВОМ является двухскоростным, а его привод может быть синхронным или независимым.

Передний мост отличается высокой несущей способностью благодаря установке в опоры шкворней редукторов роликоподшипников конического типа.

Гидронавесная система предназначена для подъёма/опускания навески под действием собственного веса или автоматизированным позиционированием, принудительной и комбинированной регулировки глубины пахоты, автоматической разгрузки насоса в транспортном режиме.

Тягово-сцепной механизм состоит из двойной или одинарной поперечины, объединённой с задним навесным устройством.

Кабина сконструирована с учётом достижения максимальной безопасности и комфорта для машиниста.

Органы управления расположены и скомпонованы таким образом, чтобы обеспечить машинисту удобство управления и комфортные условия труда.

Трактор МТЗ-921.4

Производитель предлагает следующие модификации трактора Беларус, имеющие различные технические характеристики силового агрегата:

• МТЗ-921;
• МТЗ-921.2;
• МТЗ-921.3;
• МТЗ-921.4.

Рулевое управление

Трактор оборудован гидростатическим рулевым управлением с насосом-дозатором. Работа гидроусилителя обеспечивается давлением отдельной гидросистемы с шестеренчатым насосом. Вращение рулевых колес обеспечивает гидроцилиндр двустороннего действия.

Дозирующий насос:

• Емкость диспенсера 160 см³ / оборот
• Давление срабатывания ударных клапанов 20-21 МПа
• Давление предохранительного клапана 14-15 МПа

Системный насос:

• Узел поворотный левый НШ 14Л
• Производительность 14 см³ / об

Колесный цилиндр рулевого управления:

• Диаметр поршня 50 мм
• Ход 250 мм
• Диаметр стержня 25 мм

Вом

Вал отбора мощности имеет также идентичную конструкцию с МТЗ 82. Привод работает в двух режимах — в двухскоростном независимом и синхронном. Управление режимами осуществляется переключением кулачковой муфты, включение привода ВОМ механическим управлением ленточными тормозами планетарного редуктора. Максимальная мощность передаваемая на вал отбора мощности 59 кВт.

Скорость вращения ВОМ

• Независимый режим –I скорость 540, II -1000 об/мин
• Синхронный режим – 3,03 об/метр пути

Уровень масла в баке гидросистемы МТЗ-1221 Беларус

• Перед проверкой уровня масла установите трактор на ровной горизонтальной площадке.
• Заглушите двигатель и затормозите трактор стояночным тормозом.
• Проверьте уровень масла в баке гидросистемы по масломерному стеклу с левой стороны трактора.
• Уровень должен быть между метками «0» и «П» ± 5 мм, а для машин, требующих повышенного отбора масла, на уровне метки «С».
• При необходимости, долейте масло до уровня метки «П», сняв резьбовую пробку.

Кабина МТЗ-922 и рабочее место механизатора

При производстве кабин для тракторов МТЗ-922 используют фасонные профили, благодаря чему удалось снизить число необходимых для этого штампованных деталей. Стёкла в кабине являются вклеенными, а крыша выполнена из пластика. Смонтирована система вентиляции и отопления. Для более удобного управления трактором МТЗ-922 гидростатические приводы тормозов и муфты сцепления оборудованы подвесными педалями. Для управления коробкой передач предусмотрено два рычага.

Минский тракторный завод при производстве данной модели использует новые технологии изготовления пластикового верха крыши. Они не требуют изготовления дорогостоящей технологической оснастки. Благодаря этому, имеется возможность изготавливать сразу несколько модификаций крыши, по запросам потенциальных покупателей.

Применяются литые ковры и защитные панели из шумопоглощающего материала при отделке интерьера кабины. Проектирование и непосредственное исполнение поста управления изначально были нацелены на обеспечение комфортных условий труда для механизатора.

Кресло установлено достаточно комфортабельное. Предусмотрена настройка его высоты и наклона под конкретные значения веса и роста механизатора. Разгружен правый пульт – за счёт расположения рычага тормоза с левой стороны.

Тросовый привод управления подачей дизтоплива распложен на правой юбке щитка приборов. Имеются: тросовое управление трёхсекционным распределителем; тросовое управление гидравлическим подъёмником заднего навесного устройства; электрогидравлическое управлением ВОМ, блокировкой дифференциала, редуктором (ускорителем) клавишами на правом боковом пульте. В кабине размещена эффективная система вентиляции и отопления – с забором воздуха в зоне боковых окон. Конструкцией фильтров предусмотрена их частичное самоочищение при движении трактора Беларус МТЗ-922.

Облицовка и оперение трактора – стеклопластиковые.

В качестве опций для дополнительной комплектации, трактор Беларус МТЗ-922 может быть оснащён кондиционером кабины; грузами балластными для оси задних колес; компрессором с клапаном (без пневматической системы); комплектом для сдваивания задних колёс.

Также стандартная комплектация трактора Беларус МТЗ-922 может быть дополнена коробкой переключения передач с возможностью ограничения максимальной скорости движения; шлангом быстрой подкачки шин от пневматической системы; сиденьем механизатора, оснащённым ремнём безопасности; шлангами сцепки; каталогом деталей и запасных частей.

Электрооборудование

В стандартной комплектации тракторы серии МТЗ 900 поставляются с генератором на 700 Вт, оснащенным выпрямителем напряжения на 14 В. 24-вольтовый стартер имеет мощность 6 кВт и имеет электрофакельный подогреватель. В качестве опции доступен пусковой стартер на 12 В производительностью 4 кВт.

На тракторах МТЗ-922 и 923 идет 1000-ваттный генератор с выпрямителем напряжения 14 В и 12-вольтовым стартером мощностью 3 кВт. На МТЗ 921, 921.2 и 921.3 устанавливается генератор мощностью 1,15 кВт.
