Разбрасыватели удобрений минеральных и органических

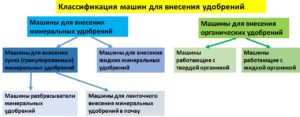

Классификация машин для внесения удобрений

Как и все сельскохозяйственные машины устройства своей конструкцией, в части агрегатирования, делятся на: навесные, полунавесные, полуприцепные, прицепные машины. Привод органам внесения передаётся от через вал отбора мощности или на гидроматоры в составе сельхоз. машины от гидронавесной системы трактора.

Также нужно отметить, что вместе с машинами, предназначенными сугубо для работы с удобрениями существует ряд сельскохозяйственных устройств, которые выполняют удобрение попутно с основной выполняемой операцией. В данный список входят: сеялки различных типов, оборудованные функцией одновременной подкормки минеральными удобрениями посевов, пропашные культиваторы с функцией одновременной подкормки всходов.

Распределитель минеральных удобрений РУ-3000

Распределитель минеральных удобрений предназначен для поверхностного внесения твердых минеральных удобрений в гранулированном и кристаллическом виде, а также для подкормки озимых зерновых культур (в ранней стадии развития), лугов и пастбищ.

Машина для внесения жидких органических удобрений (бочка для транспортировки навоза) МЖТ-Ф-11

Машина для внесения жидких органических удобрений МЖТ-Ф-11 предназначена для самозагрузки, транспортирования, перемешивания и сплошного поверхностного распределения жидких органических удобрений, а также для перевозки технической воды и мойки машин, при пожаротушении, мойки дорог и т.д.

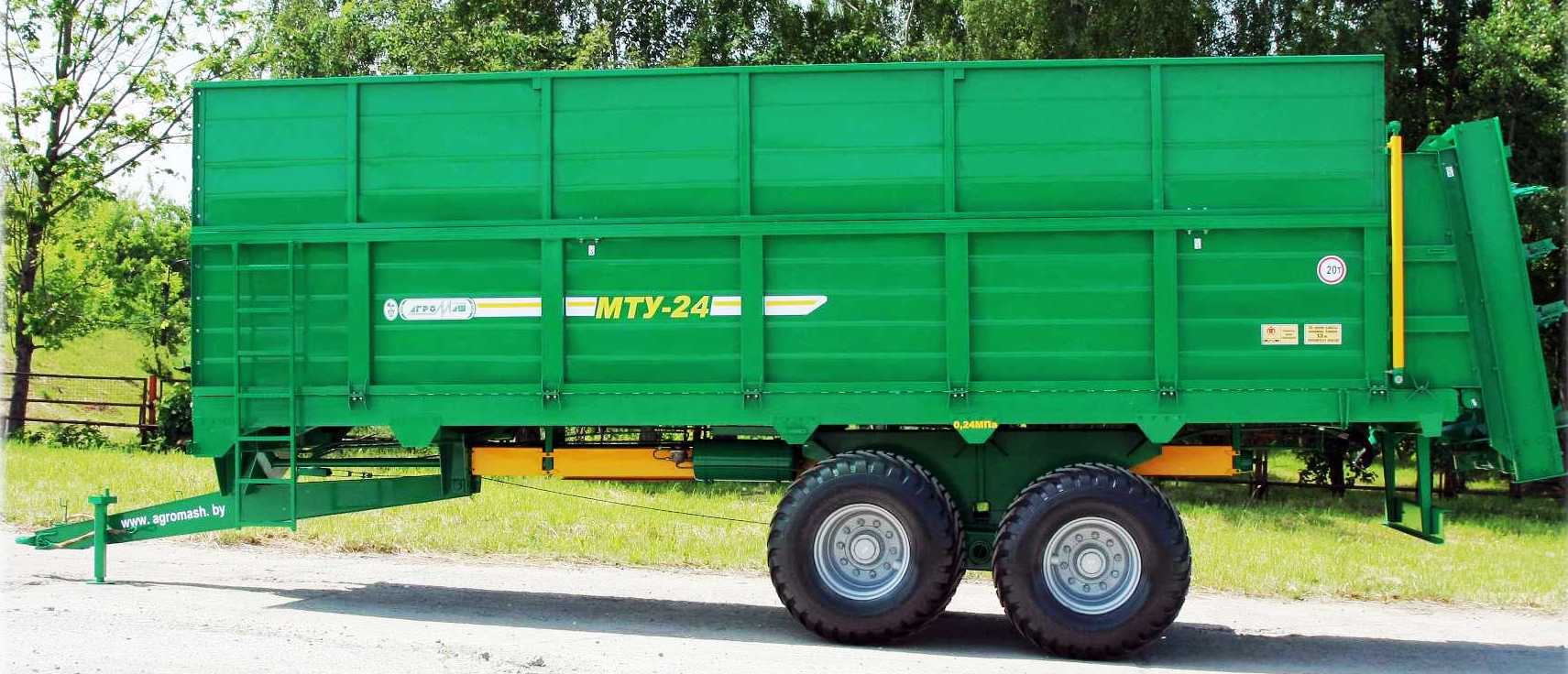

Машина для внесения твердых органических удобрений МТУ-24

 Машина МТУ-24 предназначена для транспортировки и сплошного поверхностного внесения твердых органических удобрений, а при снятом разбрасывающем органе — для перевозки других сельскохозяйственных грузов с разгрузкой конвейером назад.

Машина для внесения жидких органических удобрений МЖУ-20А-1

Машина для внесения жидких органических удобрений. Предназначена для самозагрузки, транспотировки и внесения жидких органических удобрений.
Изготовлена с адаптером для внутрипочвенного внесения, с трехостной ходовой системой.

Агрегаты для внесения органики в борозды

Для внутрипочвенного внесения твердой органики в грядки может применяться машина МЛГ-1. На дне ее кузова установлен цепочно-планчатый транспортер, бункер и выравниватель массы. В нижней части бункера имеется ленточный транспортер, окучник, бороздоделатель, измельчающий барабан.

Во время движения по полю с помощью бороздоделателя на поверхности почвы нарезают борозды. Органика транспортером подается к измельчающему барабану. Равномерность подачи обеспечивает выравниватель массы. С помощью измельчающего барабана органика подается на ленточный транспортер, откуда затем попадает в борозду. Последняя заделывается почвой с помощью окучника.

Доза внесения регулируется величиной опускания выравнивателя и скоростью цепочно-планчатого транспортера. Глубина борозды устанавливается соответствующей настройкой бороздоделателя.

Этот агрегат является представителем машин для внутрипочвенного внесения жидких органических удобрений. Помимо этой марки, для таких целей может использоваться агрегат АВВ-Ф-2,8.

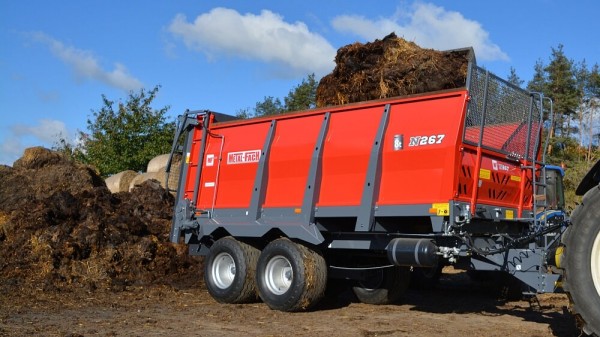

Разбрасыватели органических удобрений

Принцип работы всех машин для внесения твердых органических удобрений заключается в объёмной подаче органической массы, встроенным транспортёром из бункера к шнековым измельчителям-разбрасывателям в задней части кузова.

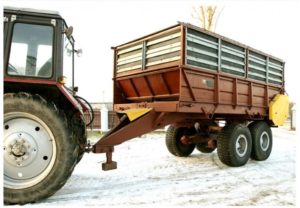

ПРТ-7 с МТЗ 82

Учитывая значительную норму внесения органики на 1 га машины имеют отдельные ходовые шасси с кузовом – бункером. Такие устройства в своей модельной линейке отличаются грузоподъёмностью, объёмом кузова и характеристиками активных органов, где привод осуществляется от ВОМ агрегатируемого трактора.

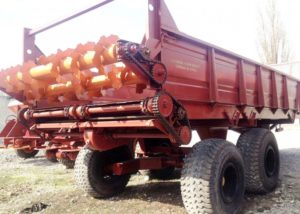

Рабочие органы ПРТ-7

Имея в виду, что кроме разбрасывания машина выполняет роль прицепного грузового транспортного средства такие агрегаты, параллельно могут использоваться для транспортировки зелёной массы и силоса или собранных пожнивных остатков. В модельном ряде существуют разбрасыватели для тракторов любого тягового класса с грузоподъёмностью от 3 до 25 тонн.

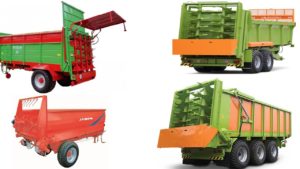

Модели разбрасывателей органики

Регулированием скорости движения полотна подающего транспортёра и скоростью движения агрегата настраивается норма внесения, а настройкой скорости вращения разбрасывающих шнеков устанавливается ширина захвата и степень измельчения органической массы.

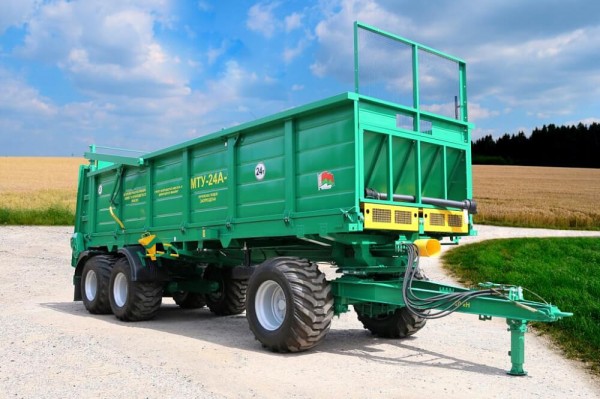

Машина для внесения твердых органических удобрений МТУ-24А-1

Машина МТУ-24А-1 предназначена для транспортировки и сплошного поверхностного внесения твердых органических удобрений с трехостной ходовой системой, а при снятом разбрасывающем органе — для перевозки других сельскохозяйственных грузов с разгрузкой конвейером назад.

Для перевозки измельченной травы и других грузов с малым объемным весом предусмотрены дополнительные надставные борта.

Разбрасыватели твердых туков, производимых промышленностью

Они бывают повышенной вместимости, которые используются при необходимости применения увеличенных норм удобрений, для работы в садах, на небольших участках, в условиях горной местности.

Туковая сеялка РТТ-4,2А используется для внесения порошкообразных и гранулированных форм. Ее применяют в овощеводстве, удобрении лугов, подкормке зерновых культур.

Под туковым ящиком расположены высевающие аппараты. Тарелка располагается частично под дном, а частично — сзади ящика. Она приводится в движение зубчатым венцом. Над ней расположены сбрасыватели, чистик и направитель удобрений.

Через отверстия, расположенные в дне тукового ящика, удобрение попадает на тарелки, сбрасыватели его помещают на щиты. Последние способствуют распределению подкормки по почве.

Необходимая норма устанавливается перестановкой шестерен в передачах и изменением между заслонками и тарелками зазоров. Перед высевом в поле осуществляют проверку дозы в стационарных условиях, подкладывая под туковысевающие аппараты брезент. Регулировку осуществляют по таблице, которая обычно прикрепляется к сельскохозяйственной машине.

Тарелки устанавливаются таким образом, чтобы между ними и дном ящика оставался зазор в 2-3 мм, не позволяющий тукам выпадать, для предупреждения износа трущихся деталей.

Эта сеялка способна высевать до 1100 кг удобрений на 1 га. При этом на мощные тракторы их можно агрегатировать по 3-5 машин, каждая из которых имеет туковый ящик вместимостью 7000 кг.

Еще одной машиной для внесения минеральных удобрений несколько иной конструкции является НРУ-0,5. У нее бесперебойный процесс осуществляется с помощью активных сводоразрушителей. В дозирующем устройстве имеется две заслонки. Между ними и дном бункера расположена высевная планка, которая при помощи колебательных движений выталкивает удобрение через щели. Туки попадают на разбрасывающие диски, которые вращаются в разных направлениях. Они являются последним звеном в цепочке внесения удобрений. Над бункером установлена металлическая сетка для улавливания крупных комков. Норма высева регулируется динамикой амплитуды колебания планки и размера щелей.

Ширина рассева составляет до 11 м, вместимость — 400 л.

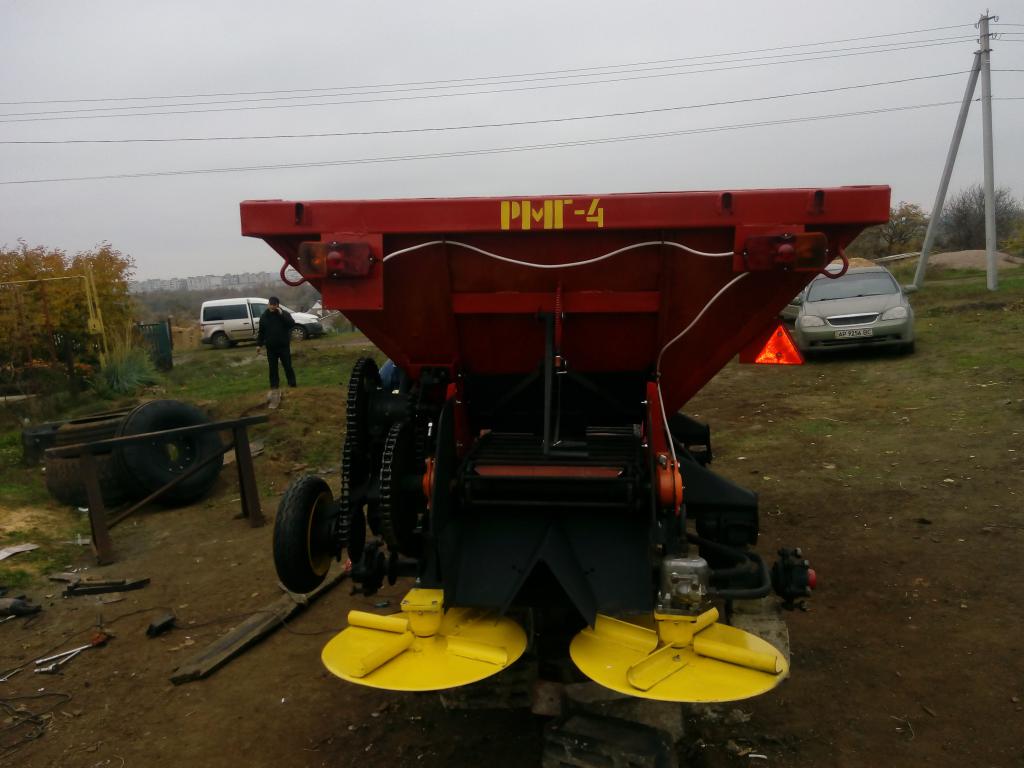

Еще одной машиной для внесения твердых минеральных удобрений является разбрасыватель с иным методом внесения — 1-РМГ-4.

Его кузов опирается на ходовое подрессорное устройство. По полу первого перемещается транспортер. На задней стенке расположен дозатор с заслонкой.

У этого разбрасывателя имеется тукоделитель, с помощью которого поток удобрений разделяется на две части, после чего они поступают на разбрасывающие диски, вращающиеся в противоположных направлениях. Рассеивать можно до 5 т/га. Данный показатель изменяется регулированием высоты дозирующей заслонки и скоростью движения транспортера. Прутки, входящие в состав последнего, должны плотно прилегать к кузову, провисая под ним с другой стороны на 1 см.

Ширина полосы разброса составляет от 6 до 14 м.

Для транспортирования и внесения удобрений используется машина РУМ-8 и ее модификации. Она представляет собой полуприцеп, в котором находится транспортер с разбрасывателями. Также в кузове находится разравниватель.

С помощью транспортера удобрения подаются к дозатору, имеющему заслонку. Аналогично другим машинам, туки от дозатора идут к туконаправителю и дискам, вращающимся по направлению друг к другу.

Ширина разбрасывания составляет 10-20 м. Контроль за удобрениями осуществляется с помощью смотрового окна.

Существуют и другие машины для внесения твердых удобрений. Их устройство и принцип действия во многом совпадает с рассмотренными марками.

Техника для внесения твердой органики

Так же, как и для минеральных туков, существует большое количество рассматриваемого оборудования для их разновидностей, получаемых из природного сырья. Ниже рассмотрены машины для внесения твердых органических удобрений.

С помощью РОУ-5 производят разбрасывание компостов, торфа, навоза. Может применяться в качестве самозагружающегося транспортного прицепа при снятии разбрасывающего устройства и монтирования на его месте заднего борта.

Состоит из разбрасывающего и измельчающего барабанов. Последний установлен внизу. Он перебрасывает поступающее удобрение через себя, рыхлит и измельчает его. Разбрасывающий барабан подхватывает поступающую массу, распределяя ее по полю.

Доза применения органики регулируется скоростью движения транспортера.

Грузоподъемность агрегата составляет 5 т, ширина разбрасывания — до 6 м.

Помимо него, имеется другая машина для внесения органических удобрений — ПРТ-10. Здесь транспортер имеет две ветви, между которыми располагается треугольный делитель.

Доза вносимого удобрения регулируется подбором необходимых звездочек в приводе последнего.

Грузоподъемность машины составляет 10 т, ширина захвата — 5-6 м.

Машина РУН-15Б используется для распределения органики из куч, которые были сформированы на поле в шахматном порядке. На переднюю навеску трактора устанавливают валкообразователь, а на заднюю — разбрасыватель. Опора первого осуществляется на катки, которые могут регулироваться по высоте. С его помощью формируется непрерывный поток удобрений. В конце сходящихся боковин расположено дозирующее окно, через которое осуществляется проход массы. Его ширину и высоту можно регулировать для обеспечения формирования из следующей кучи равномерного валка.

Над окном находится толкатель, разрушающий крупные комья и выталкивающий органику. По полю удобрение распределяется роторами, имеющими по четыре лопасти.

На 1 га агрегат может разбросать от 15 до 60 т органики.

Помимо этого, поверхностное разбрасывание может осуществляться с помощью одноосного полуприцепа 1-ПТУ-4. С его помощью производят транспортировку и распределение твердой органики. На кузове имеется разбрасывающее устройство.

Подача удобрений осуществляется цепочно-планчатым транспортером. Ширина захвата составляет до 6 м. Разброс осуществляется двумя шнековыми барабанами. Измельчающим из них является нижний. С его помощью органика перебрасывается через него, разрыхляется и измельчается. Верхний барабан способствует распределению удобрений по полю. Они вращаются в одном направлении, однако с разными скоростями.

Доза внесения определяется поступательной скоростью агрегата и скоростью транспортера. На борту машины размещается таблица с указанием примерных норм.

Грузоподъемность агрегата составляет 4 т, ширина разбрасывания — до 6 м.

Машины для внесения жидких органических удобрений

Устройства представляют собой прицепные или полуприцепные автоцистерны с гидронасосом, размешивающим устройством и разливающим органом. Такие машины менее популярны в использования и требуют предварительной подготовки органики к внесению. Для обеспечения масштабного внесения жидкой органики необходимо иметь специальные объёмные резервуары для складирования и предварительного растворения в воде. Преимущество такого внесения заключается в более быстром разложении органики с равномерным внесением по площади благодаря жидкому состоянию.

Агрегат для жидкой органики

Конструктивные особенности

Среди технических характеристик машин для жидкой органики, кроме объёма цистерны, в модельном ряде подобной техники существует ряд ниже указанных технических опций, на которые нужно обращать при выборе машины.

1. Мощность и производительность вакуумного насоса.
2. Наличие перемешивающего устройства внутри цистерны для создания равномерного по консистенции раствора.
3. Измельчающее устройство крупных включений в растворе, установленное во внутреннем фланце выходного патрубка. Узел кроме измельчения одновременно создает потенциал инерции для подачи жидкости в выходные патрубки.
4. Заправочное устройство обеспечивает удобную быстрое наполнение цистерны при её заправки, что повышает производительность агрегата. Конструктивно устройство реализовано в виде поворотной вертикальной колоны с закреплённым рукавом, который можно поворачивать, поднимать и опускать в нужное положение при осуществлении заправки.

   Цистерна для жидких минеральных удобрений с заправочной поворотной колонной
5. Орган внесения удобрений обеспечивает равномерное распределение жидкости по всей ширине захвата агрегата. Представляет собой распределитель с присоединёнными гофрированными трубопроводами, которые равномерно расстановлены своими выходными соплами по поперечной штанге органа внесения.
6. Для лучшего усвоения удобрений орган внесения дополнительно может оборудоваться рыхлителями сошниками, которые обеспечивают внесение жидкости на глубину будущего посева семян. Машины оборудованные такими сошниками повышают усваивание органики положительно влияя на плодородность почвы в зоне формирования корневой системы культуры.

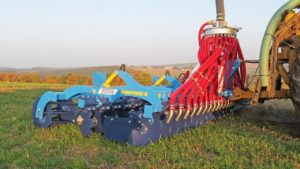

   Органы заделки жидкой органики
7. Немаловажным техническим фактором в агрегатировании машины является система управления, где автоматизация перевода режимов работы агрегата повышает производительность и снижает трудозатраты оператора.

Оборудование для измельчения туков

Имеются и такие агрегаты, помимо машин для внесения минеральных удобрений и для подготовки их к этому процессу. Их используют, если необходимо измельчить слежавшиеся туки. Для этого применяется машину ИСУ-4, с помощью которой удобрения дробятся и просеиваются. На днище бункера размещен рабочий орган, на котором закреплены решета, ножи, фреза и выгрузные скребки. Над ротором монтируется пылезащитный тент.

Большие глыбы удобрений разбиваются фрезой. После полного измельчения удобрения представляют собой кусочки диаметром не более 5-7 мм, которые просыпаются через отверстия решет.

Измельченные туки сгребаются вручную с днища и подаются к ротору, выбрасывающему их в бурт. Те включения, которые не поддаются дроблению, выгружают самостоятельно через окно бункера.

Помимо рассмотренных выше, используются следующие марки машин для внесения минеральных удобрений:

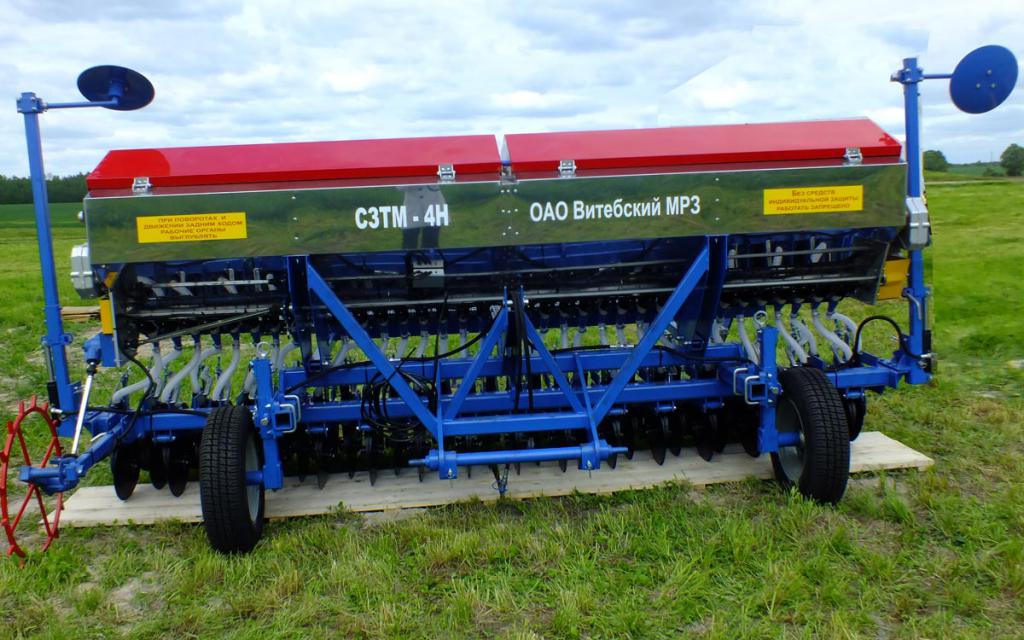

• сеялка СЗТМ-4Н;
• автомобильный разбрасыватель КСА-3;
• центробежный разбрасыватель РМС-6;
• МХА-7;
• СТТ-10;
• МВУ-8Б.

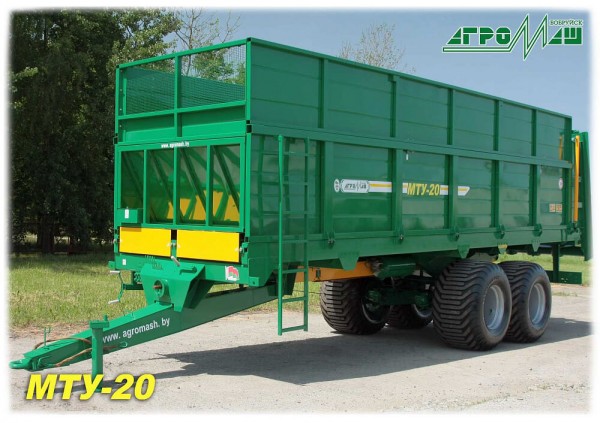

Машина для внесения твердых органических удобрений МТУ-20

 Машина МТУ-20 предназначена для транспортировки и сплошного поверхностного внесения твердых органических удобрений, а при снятом разбрасывающем органе — для  перевозки других сельскохозяйственных грузов с разгрузкой конвейером назад.

Сельскохозяйственная техника для внесения органических туков

Она включает в себя два класса оборудования:

1. Машины для внесения жидких органических удобрений.
2. Агрегаты для твердых.

В них вместимость кузова обычно выше по сравнению с таковой у аналогичных разбрасывателей минеральных удобрений. Это связано с тем, что органика применяется в гораздо больших дозах.

Разбрасыватели навоза и компостов работают по аналогичной технологической схеме: к разбрасывающему устройству туки подаются транспортером, там измельчаются и разбрасываются.

Твердая органика вносится по такой технологии:

• прямоточной, включающей два компонента: ферма и поле;
• перевалочной, включающей в себя те же два компонента, между которыми вклинивается бурт;
• двухфазной.

Первая из них применяется в том случае, если используются для транспортировки и внесения одни и те же машины. Вторая применяется для формирования буртов по краю поля в свободное время, разбрасывая их при возникновении необходимости. Двухфазная технология предполагает укладывание навоза в определенные кучи в некотором порядке исходя из нормы внесения, после чего их распределяют валкователем-разбрасывателем по полю.

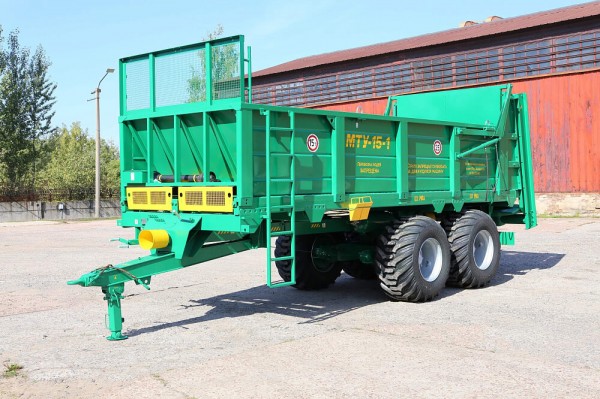

Машина для внесения твердых органических удобрений МТУ-15

Машина МТУ-15 предназначена для транспортировки и сплошного поверхностного внесения твердых органических удобрений, а при снятом разбрасывающем органе — для перевозки других сельскохозяйственных грузов с разгрузкой конвейером назад.

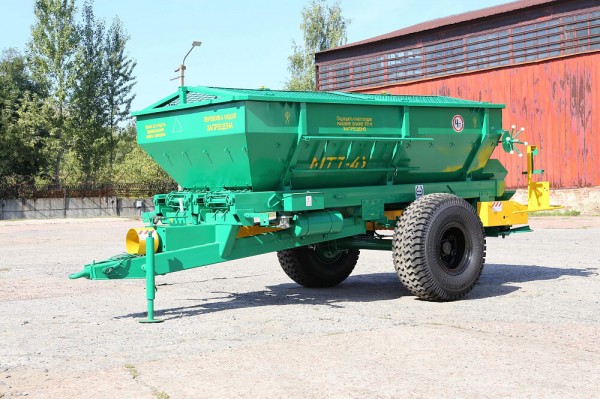

Разбрасыватели минеральных удобрений

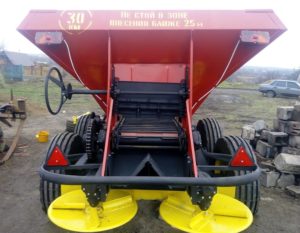

Самыми распространёнными и простыми устройствами для разбрасывания сухих сыпучих минеральных удобрений являются машины с дисковыми активными разбрасывающими органами. Разброс осуществляется инерцией вращающегося в горизонтальной плоскости лопастного диска, при попадании на него через дозатор из бункера сыпучего удобрения. Подача сыпучего материала у высокопроизводительных разбрасывателей к дозатору осуществляется транспортёром установленном в днище объёмного бункера.  Норма внесения регулируется уровнем открытия окна дозатора и скоростью вращения разбрасывающих дисков.

Рабочие органы разбрасывателя минеральных удобрений

Особенности применения

Такие разбрасыватели применяют при основном внесении минеральных удобрений перед вспашкой или при сплошной подкормке по всходам, а также машины могут использоваться в известковании почвы.

Недостатком агрегата такого типа является поверхностное неравномерное внесение материала. Причиной есть плохое ориентирование при проходах агрегата в результате чего могут образовываться перекрытия либо участки без внесения удобрения. Для улучшения эффекта усвоения удобрений культурой при основном внесении (до посева) разбросанный материал требуется запахать или закультивировать.

Высокопроизводительный разбрасыватель минеральных удобрений

Конструкции

По способу агрегатирования машины могут быть как навесными — с небольшой производительностью, так и прицепные или полуприцепные на отдельных шасси с объёмным бункером для обработки больших площадей. Привод рабочих органов машин конструктивно может быть организован как от ВОМ агрегатируемого трактора через редуктор и приводные валы в составе разбрасывателя, так и от гидросистемы с помощью гидромоторов. У отдельных моделей разбрасывателей привод отдельных активных органов может осуществляться от ходовых колёс шасси машины.

Машина для внесения твердых органических удобрений МТУ-18

 Машина МТУ-18 предназначена для транспортировки и сплошного поверхностного внесения твердых органических удобрений, а при снятом разбрасывающем органе — для перевозки других сельскохозяйственных грузов с разгрузкой конвейером назад.

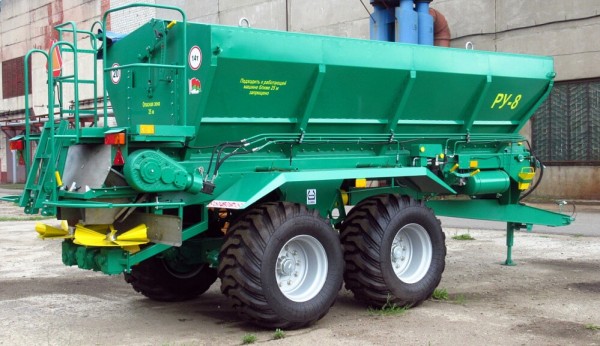

Распределитель минеральных удобрений РУ-8

Распределитель минеральных удобрений РУ-8 предназначен для поверхностного внесения твердых минеральных удобрений в гранулированном или кристаллическом виде и известковых химмелиорантов.

Привод донного конвейера осуществляется от гидросистемы трактора синхронно с рабочей скоростью агрегата за счёт интегрированной системы управления на основе пропорционально-интегрального регулирования.

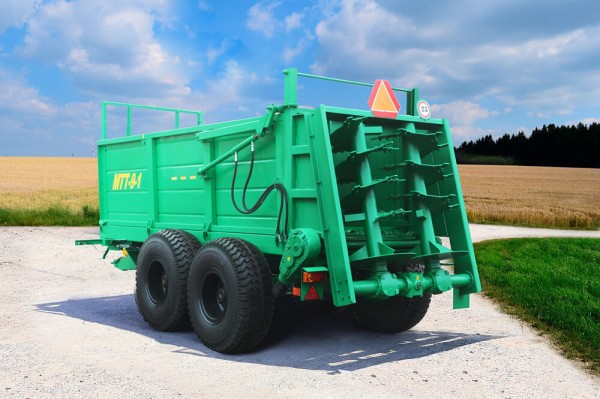

Машина для внесения твердых органических удобрений МТТ-9

Машина МТТ-9 предназначена для транспортировки и сплошного поверхностного внесения твердых органических удобрений.

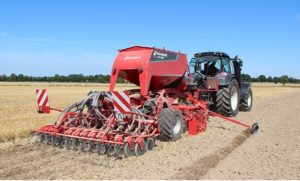

Агрегаты ленточного внесения удобрений

В передовых технологиях возделывания культур для основного внесения удобрений используется ленточный способ, который предполагает высев гранул удобрений рядками на установленную глубину с равными промежутками между дозами в рядке.

Такой способ обеспечивает внесение без перекрытия параллельных проходов агрегата, исключая перерасход удобрений. Кроме этого при интеграции агрегата в систему точного земледелия такие устройства могут производить дифференцированное внесение с учётом электронных карт плодородия полей. То есть в процессе работы агрегата норма внесения удобрений может изменятся в соответствии с выстроенной цифровой программой, отражающей уровень плодородия отдельных участков поля. В общем такие агрегаты увеличивают эффективность работы минеральных удобрений от 25-50%.

Агрегат ленточного внесения удобрений

Принцип работы агрегата ленточного внесения заключается в пневматической подаче гранулированного материала к высевающим дисковым сошникам, которые формируют рядки и обеспечивают глубину внесения на уровень формирования корней. Норма высева гранул регулируется из кабины трактора вручную через пульт управления агрегатом или автоматически при интеграции агрегата в систему точного земледелия. Привод таких вакуумных установок осуществляется с помощью гидроматоров в составе машины, запитанных от гидросистемы трактора.

Агрегат локально-ленточного внесения удобрений

С учётом современных трендов в технологиях возделывания сельскохозяйственных культур основная часть таких машин агрегатируется с энергонасыщенными тракторами 4 – 5 тягового класса.

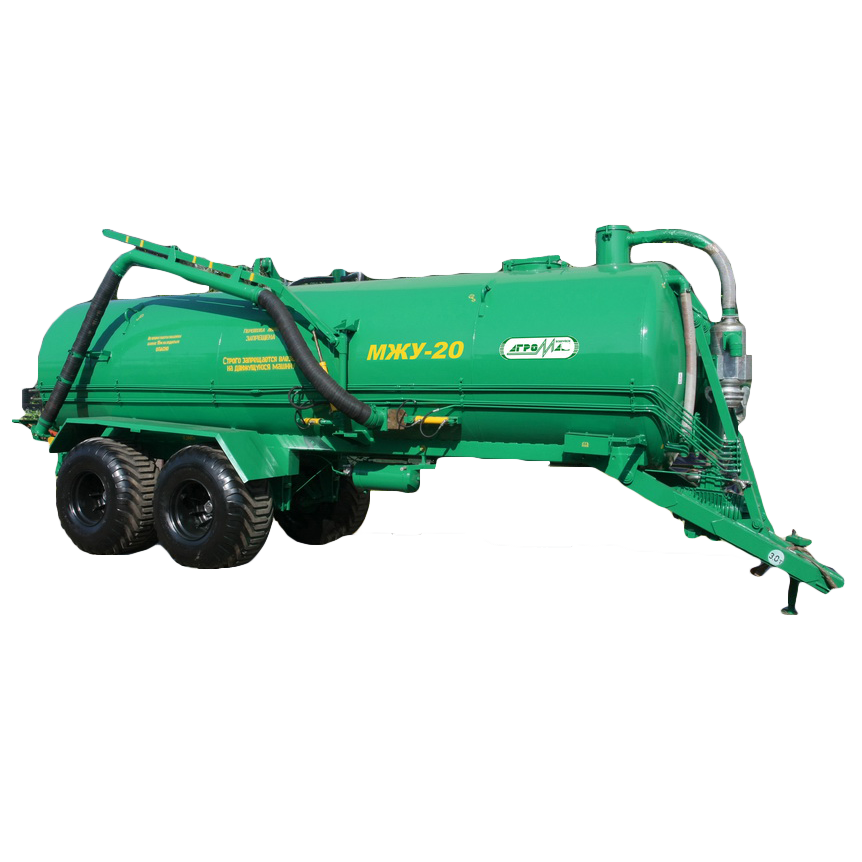

Машина для внесения жидких органических удобрений (бочка для транспортировки навоза) МЖУ-20

Машина для внесения жидких органических удобрений МЖУ-20 предназначена для самозагрузки, транспортирования и внесения жидких органических удобрений.

Распределитель минеральных удобрений РУ-1600

Распределитель РУ-1600 предназначен для поверхностного внесения твердых минеральных удобрений в гранулированном и кристаллическом виде, а также для подкормки озимых зерновых культур (в ранней стадии развития), лугов и пастбищ.

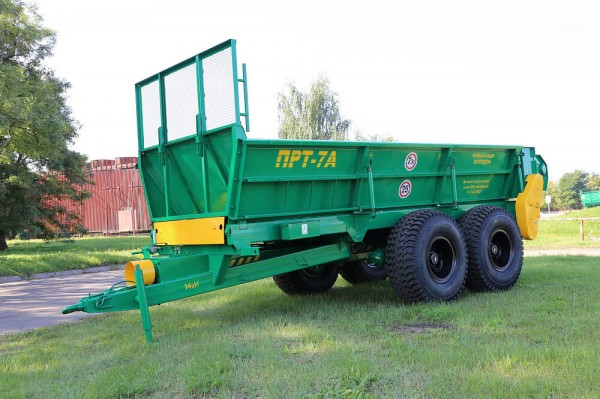

Машина для внесения твердых органических удобрений ПРТ-7А

Машина ПРТ-7А предназначена для транспортировки и сплошного поверхностного внесения твердых органических удобрений.

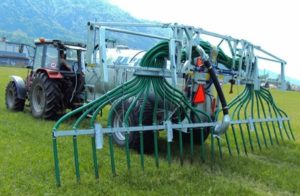

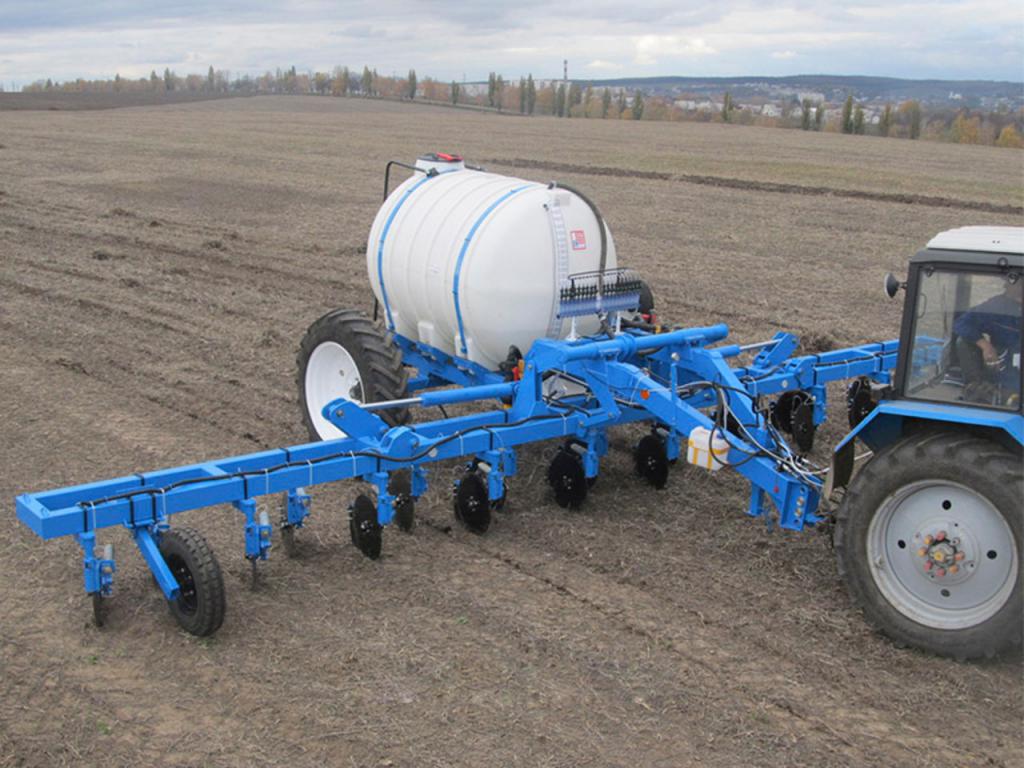

Применение жидких минеральных удобрений

Аммиачная вода имеет меньшую стоимость единицы действующего вещества по сравнению с аммиачной селитрой — одной из наиболее распространенных форм твердых минеральных туков. Это обусловлено тем, что при ее производстве не используются некоторые технологические операции. Кроме этого, работы по внесению этого тука могут быть совмещены с такими технологическими приемами, как глубокое рыхление или культивация.

Аммиачная вода и жидкий аммиак должны вноситься с помощью специальных машин для внесения жидких минеральных удобрений.

Их транспортировку осуществляют с помощью емкостей для перевозки жидкостей, например, кассеты 4500х2, имеющую вместимость 9000 л. При этом она устанавливается в кузов обычного автомобиля.

Внесение жидких минеральных удобрений можно производить прицепными подкормщиками ПЖУ-2000 или ПЖУ-4500. Они агрегатируются с чизельными плугами, глубокорыхлителями и культиваторами.

Дозирование жидких минеральных туков осуществляется изменением давления рабочего раствора или подбором калиброванного жиклера. В таких агрегатах расположены напорные, всасывающие фильтры, дополнительные фильтры для каждой секции, гидромешалки.

С помощью применяемых чизельных плугов и культиваторов можно осуществлять равномерную заделку жидких минеральных удобрений на необходимую глубину, приче, она может составлять до 30 см, что позволяет осуществлять доставку азота под корневую систему растений.

Помимо этих агрегатов, с такой же целью может применяться машина АВА-8, которая также позволяет их заделывать в почву, но имеет меньшую глубину обработки — до 12 см.

Первые рассмотренные агрегаты являются современными и недоступными для большинства хозяйств, не относящихся к крупным. Также для этих целей может использоваться машина АБА-0,5. Во время движения по полю поршень дозатора совершает поступательно-возвратные движения, в результате чего аммиак через расходный вентиль из цистерны поступает в дозатор, откуда выталкивается в распределитель. Оттуда он поступает в трубки рабочих органов, после чего заделывается на глубину до 14 см. Дозирование аммиака здесь осуществляется по установленному объему, плотности потока и давлению. Повышению производительности агрегата способствует паровозвратный способ заправки в газовой обвязке с компрессором, но он ухудшает условия труда персонала и способствует загазованности воздуха. Поэтому ее выполняют вне населенного пункта, на краю поля.

Подобные агрегаты имеют такие рабочие органы, которые могут выходить из строя при работе. Обычно «выпадают» из процесса один-два таких органов, в этом случае остальные равномерно сдвигаются. Рассчитывается ширина захвата и регулируется доза внесения.

Существуют машины для внесения жидких удобрений не только минеральных, но и органических, которые будут рассмотрены ниже.

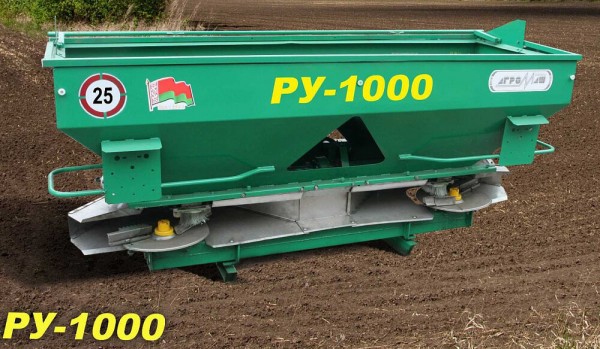

Распределитель минеральных удобрений РУ-1000

Распределитель РУ-1000 предназначен для поверхностного внесения твердых минеральных удобрений в гранулированном и кристаллическом виде, а также для подкормки озимых зерновых культур (в ранней стадии развития), лугов и пастбищ.

Машина для внесения жидких органических удобрений (бочка для транспортировки навоза) МЖУ-16

Машина для внесения жидких органических удобрений МЖТ-Ф-11 предназначена для самозагрузки, транспортирования, перемешивания и сплошного поверхностного распределения жидких органических удобрений, а также для перевозки технической воды. По заказу может оснащаться приспособлением для подключения к выливному патрубку пожарного рукава.
Внесение удобрений производится при помощи центробежного насоса и разливочного устройства.
Загрузка удобрений производится вакуумной системой через заправочный рукав или автономными средствами через загрузочный люк.

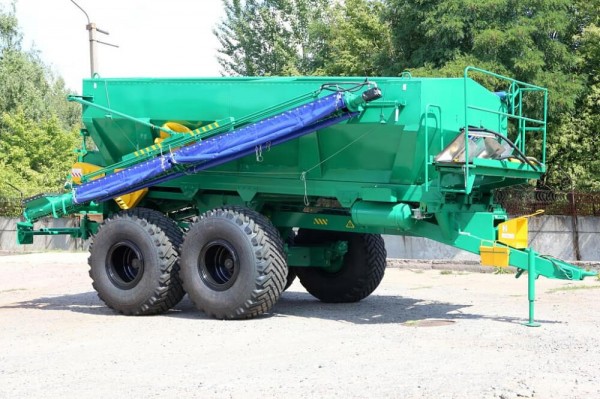

Машина для внесения пылевидных химмелиорантов МШХ-9

Машина предназначена для транспортирования и поверхностного внесения пылевидных химических мелиорантов (доломитовой муки). Машина может применяться во всех зонах земледелия, кроме горных районов.
