Раскатка для трактора своими руками

Раскатка трактора МТЗ, приспособление для раскатки своими руками

В случае необходимости ремонта или полной регулировки механизма муфты сцепления трактора Беларус МТЗ 82(80), нужно осуществить отсоединение моторной части от составного остова трансмиссии по стыку соединения моторной плиты и сухого корпуса промежуточной части трансмиссии. Естественно, данная операция, представленная объёмом работ, вызывает дискомфорт у специалистов, так как трактор, что называется нужно расколоть пополам, или как говорят трактористы – «раскатить». Кроме трудоёмкого процесса разъединения всей соединительной арматуры систем трактора проблемой является небезопасная откатка моторного отсека для обеспечения доступа к механизму сцепления.

В специализированных ремонтных мастерских для этой цели используют подъёмные тали и кран балки. При раскатке в частных условиях используют самодельные приспособления или ряд подручных средств, решающих данную задачу.

Снятие, замена и регулировка сцепления трактора МТЗ 82

Неполное выключение передач или пробуксовка сцепления могут привести к преждевременному износу и выходу из строя деталей сцепления, переднего и заднего моста, коробки передач. Техническое состояние сцепление на его исправность можно определить по некоторым признакам, которые характеризуют ты или иную неисправность.

Неисправности сцепления

Поломка или износ деталей сцепления обычно сопровождается появлением подозрительных стуков и шумов, пробуксовыванием сцепления и затрудненным переключением передач. При появлении свиста или повышенного шума при нажатии на педаль сцепления свидетельствует о разрушении упорного подшипника выключения.

При некорректно отрегулированном приводе сцепления, который характеризуется отсутствием зазора между нажимными рычагами и упорным подшипником, подшипник вращается постоянно, что вызывает его перегрев, вытеканию смазочного материала и, в конце концов, к выходу из строя подшипника. В массе случаев с заклиниванием неисправного подшипника обгорают также контакты нажимных рычагов.

Снижение усилия пружин нажимного диска может привести к снижению тягового усилия трактора МТЗ 82, пробуксовке сцепления, снижению частоты вращения вала отбора мощности.

В ходе эксплуатации трактора изнашиваются накладки, коробятся ведомые диски сцепления, головки заклепок наносят серьезные кольцевые риски на поверхности нажимного диска. Из-за повышенного нагрева, на рабочей поверхности нажимного диска могут образоваться трещины и цвета побежалости.

Пробуксовка сцепления, как правило, возникает в следствии попадания масла на поверхности дисков вызванное утечками через уплотнения коленвала или валов коробки передач.

При неправильной регулировки отжимных рычагов (концы рычагов размещаются на разной высоте) или короблении ведомых дисков передачи переключаются с некоторым затруднением. В данном случае возникает перекос нажимного диска при выключении сцепления — края ведомого диска зажимаются между маховиком и нажимным диском, в результате чего сцепление «ведет». Трудное выключение передач может также являться результатом заедания шлицев ступицы на шлицах вала сцепления из-за их ступенчатого износа.

Разборка и снятие сцепления

До того, как демонтировать сцепление, в маховик необходимо завернуть специальные технологические болты для предварительного сжатия нажимных пружин и отвернуть болты крепления опорного диска, а после технологические болты. Перед тем, как разбирать сцепление, нанесите на кожух и нажимные диски метки, стараясь обеспечить во время сборки правильное размещение деталей и сохранить исходную балансировку сцепления.

Сцепление разбирается при помощи специального приспособления.

Разборка опорного и нажимного дисков:1 — двухлапчатый съемник; 2 — опорный диск; 3 — технологический болт.

Снятие муфты сцепления:1 — муфта сцепления; 2 — технологический болт; 3 — болт крепления опорного диска.

Если толщина ведомого диска составляет меньше допустимых значений, то необходимо заменить фрикционные накладки, либо полностью диск в сборе. После замены фрикционных накладок утопание головок заклепок должно составлять не менее 2,0 мм. Накладки должны плотно прилегать к диску; разрешаются неплотности до 0,1 мм. В том случае, если толщина ведомого диска соответствует норме, а головки заклепок утопают ниже плоскости накладки на 0,1 мм или меньше, то следует заменить обе фрикционные накладки.

Осмотрите общее состояние нажимного диска. На его поверхности не допускается наличие следов прожогов; трещин, занимающих более 40% поверхности; кольцевых рисок глубиной более 0,2 мм. Рабочая поверхность нажимного диска исправляется путем протачивания или шлифования до выведения следов износа.

Замена сцепления

Сцепление собирается при помощи специального устройства (см. рисунок выше). Необходимо сжать пружины нажимного диска и ввернуть технологические болты для того, чтобы зафиксировать данное положение. Во внутреннюю обойму подшипника маховика монтируют технологический вал, который необходим для корректной взаимной установки шлицевых ступиц ведомых дисков и создания соосности их с маховиком.

Центрирование ведомого диска:1 — технологический вал; 2 — опорный диск.

Регулировка муфты сцепления трактора МТЗ 82

Свободный ход педали сцепления регулируется при помощи вращения тяги. В отпущенном положении рычаг педали должен упираться в полик кабины. В случае если он не упирается — постепенно выворачивайте упорный болт из кронштейна. Если такой регулировки недостаточно, то необходимо ослабить болт крепления кронштейна и повернуть кронштейн в сторону пружины по часовой стрелке.

При корректно отрегулированном механизме выключения сцепления и соблюдении размера 12±0,5 мм, зазор между упорным подшипником и выступами рычагов должен составлять 3±0,5 мм.

Навеска для МТЗ-82: какое навесное оборудование можно сделать своими руками для трактора

Для трактора МТЗ 82 также предусмотрено использование дополнительного оборудования. Благодаря нему удается во много раз повысить эффективность и легкость работ. На сегодняшний день навесное оснащение представлено большим количеством приспособлений.

Каждый из них отвечает за свою часть работы и место установки. В настоящее время купить такие приспособления можно в любом специализированном магазине, только позволить подобное удовольствие не каждому удается. Причина в том, что такое оснащение стоит достаточно дорого. Рассмотрим подробнее виды навесного оборудования для трактора МТЗ 82.

Изготовление приспособления для раскатки МТЗ своими руками

Более цивилизованный и удобный способ раскатки осуществляется с помощью изготовленного приспособления, облегчающего задачу. Среди массы представленных приспособлений считаю данный вариант наиболее простой в изготовлении, функциональный и безопасный в применении. Устройство выполняется в виде одноосной тележки устанавливаемой под внутреннюю моторную часть полурамы, делая моторную часть двухосной вместе с передним мостом трактора.

Ходовая часть

В качестве оси можно использовать любую металлическую заготовку длиной шире положения наружных брусьев рамы трактора на 300-400 мм. Концы оси оборудуют посадочными местами под ролики либо ступицы колёс. В случае использования металлических роликов малого диаметра на тележке для предотвращения прогрузания и лёгкого хода сваривают рамку из двух направляющих швеллеров, по которым будут прокатываться ролики. На обеих концах оси тележки приваривают вертикальные стойки, которые будут выполнять роль направляющих для скользящей рамки подъёма.

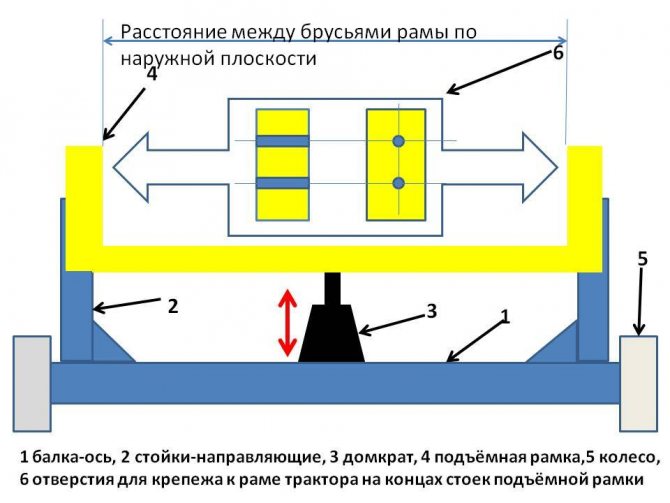

Схема приспособления

Подъёмная рамка

Сварную рамку выполняют в виде поперечного горизонтального бруса и двух вертикальных стоек. Ширина детали должна соответствовать размеру между точками соединения с рамой трактора. При этом ход рамки обеспечивается швеллерным профилем, который будет охватывать направляющие стойки тележки. Для крепления, в верхних краях подвижных стоек рамки, делают по два вертикально расположенных отверстия, в соответствии с отверстиями на раме трактора. Центр опорной оси тележки оборудуется площадкой для установки домкрата , а брус рамки местом для упора его штока.

Таким образом, оборудование для раскатки состоит из ходовой части в виде оси с роликами или колёсами, двух направляющих вертикальных стоек приваренных к оси тележки, сварной подъёмной части в виде рамки с поперечным брусом и скользящими стойками с отверстиями для крепления к раме. При этом рабочий ход подъёмной рамки организован по направляющим стойкам.

Для раскатки устанавливают под корпус промежуточной части трансмиссии или КПП подставку, присоединяют тележку в штатные отверстия полурамы трактора. Установив домкрат на площадку ходовой оси, выжимают рамку вверх и вываживают переднюю отсоединяемую часть трактора для свободного выхода перекатыванием четырёхколёсной базы — пары колёс переднего моста и присоединённой тележки.

Монтажные уголки для раскатки и соединения

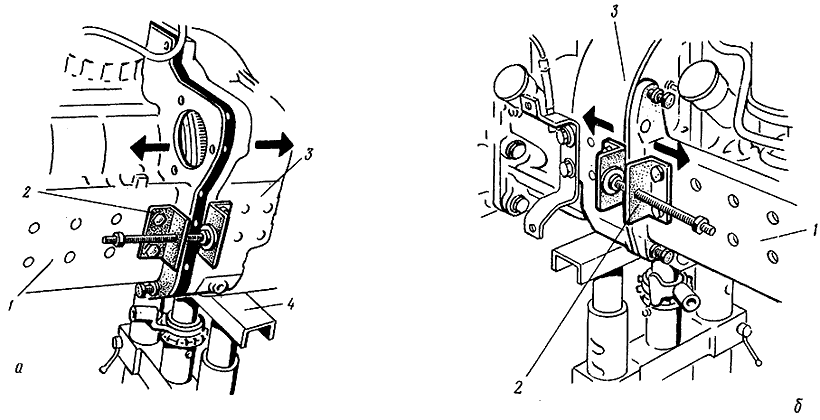

Ещё одно простое и удобное приспособление выполненное в виде двух пар угольников с раздвижными винтами. Пары устанавливаются по обе стороны трактора. Одна часть крепиться в два штатные отверстия на корпусе сцепления, вторя часть — на брус рамы трактора. С помощью винта производят развод или свод двух половин трактора. Особенно незаменимо устройство при выполнении операции в одиночку, так принцип работы обеспечивает страховку разъединяемых частей и возможность регулировки положения при сборочной стыковке.

Монтажные уголки

Полугусеничный ход и 8-колесный трактор

Эффективным средством повышения проходимости тракторов семейства МТЗ является установка на них так называемого «полугусеничного хода», который представляет собой две резинометаллические гусеницы и два комплекта натяжных устройств. Гусеница в свою очередь охватывает ведущие колеса, а также устанавливаемые дополнительные натяжные колеса.

Монтаж полугусеничного хода выглядит следующим образом:

1. Собирается балансир с натяжным колесом.
2. Ведущие и направляющие колеса трактора устанавливаются на колею.
3. Снимается подножка трактора.
4. Устанавливаются натяжные устройства.
5. Располагаются пружинные амортизаторы.
6. Устанавливаются натяжные колеса полугусеничного хода на размер колеи, который должен быть равным колее колес трактора.
7. Гусеницы растягиваются почвозацепами на грунт таким образом, чтобы расположение бобышек на них совпало с направлением рисунка протекторов шин ведущих колес трактора.
8. Колеса обтягивают гусеницами.
9. Проверяется давление в шинах колес трактора (оно должно быть 0,137 МПа для задних и 0,216 МПа для натяжных колес) и регулируется натяжение гусениц.

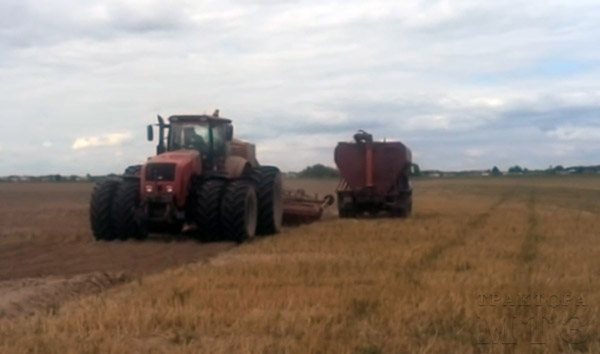

8-колесный трактор МТЗ-3522

Еще одним вариантом повышения проходимости трактора и уменьшения его давления на грунт является переоборудование техники на восьмиколесную основу. Данную доработку лучше всего проводить в специализированном центре.

Раскатка с использованием подручных средств

Для понимания действий при раскатке немного о механике процесса. При отъединении болтового крепежа корпуса сцепления от плиты дизеля трактор делится на две части. Передняя отъединённая часть – представляет собой двигатель на полураме с опорой на два передних колёса переднего моста. Задняя часть – корпус заднего моста с присоединёнными к нему коробкой передач и промежуточной частью трансмиссии с опорой на задние колёса и установленной кабиной трактора. При этом корзина сцепления остаётся на маховике дизеля, валы силовой передачи и привода независимого ВОМ отходят с корпусом промежутки.

Таким образом, обе разъединённые половины ввиду того, что внутренние их части не будут иметь опоры – могут упасть. Для сохранения горизонтального положения обеих половин под внутренние края предварительно подставляют подставки – в моторной части под внутренний край дизеля или брусья рамы, в части трансмиссии с кабиной под корпус промежутки.

В примитивном варианте можно использовать домкрат, обычные сварные, из профильного металла, подставки с деревянными подкладками для регулировки высоты и предотвращения скольжения метала о метал. Саму раскатку осуществляют вручную, поступательно проворачивая передние или задние колёса трактора. При этом для выхода промежуточной части из сочленения с плитой дизеля практики используют подручный рычаг из трубы или бревна длиною 4,5 – 5 метров, вставленный под корпус заднего моста и упёртый в поперечный тяговый брус задней навески. Прилагая усилие, с помощью двух человек, к свободному краю рычага выравнивают центр тяжести корпуса трансмиссии с кабиной трактора. Таким образом, ослабляется стык разъединения трактора. Одновременно, перекатывая задние колёса с помощью ещё двух человек, производится раскатка. Преимуществом такого способа является относительная безопасность без использования домкрата и привлечения человека в зоне разъединения.

Для замены механизма сцепления достаточно раскатить трактор на 30-50 см. При этом, естественно, нужно соблюсти все меры безопасности, используя страховочные подставки под разъединяемые части и противооткатные башмаки-подпорки под колёса трактора.

Также, в другом варианте, для раскатки можно использовать роклу для погрузки европоддонов. Учитывая, что устройство совмещает в своём составе тележку на колёсном ходу и подъёмную платформу со встроенным домкратом, для откатки остаётся только подобрать надёжную подставку под платформу для выжима моторной части.

Особенности чертежа

Чертежи создаются высококвалифицированными специалистами. Именно поэтому необходимо использовать качественные наброски. Самостоятельно чертеж лучше не делать, так как конструкция плуга может получиться неправильной, что негативно отразится на качестве вспашки.

Для изготовления плугов необходимо изначально взять лист плотного картона и отобразить на нем чертеж. По нему вырезается шаблон. Далее необходимо перенести чертеж на лист металла. Для изготовления плуга можно использовать нержавеющую сталь или более плотный металл, толщиной в 2-3 миллиметра. С этой целью может быть использована рессора от Москвича или диск от циркулярки. Самое главное, чтобы чертеж был правильным.

Работы по разборке трактора МТЗ-80,82

При текущем ремонте тракторов МТЗ-80, 82 основное содержание работ состоит в снятии неисправных агрегатов и установке на трактор новых или отремонтированных. При этом придерживаются следующих основных принципов: трактор, агрегат, сборочную единицу разбирают в пределах, необходимых для выявления и устранения причин отказов и неисправностей; агрегаты и сборочные единицы снимают в тех случаях, когда без этого невозможно устранить неисправность. У тракторов базой, на которой смонтированы все агрегаты, является полурамный остов. Он образован передней полурамой для установки дизеля и соединенными между собой агрегатами трансмиссии.

Поэтому разборка трактора на агрегаты включает следующие основные виды работ: разъединение остова и снятие агрегатов. Для разборки трактора МТЗ-80, 82 применяют специальные устройства и приспособления, позволяющие производить надежную установку и снятие, поддомкрачивание, разъединение и раскатку составных частей трактора.

Демонтаж и монтаж агрегатов осуществляют специальными схватками и траверсами с помощью кран-балки, электрической или ручной тали. Необоснованная разборка трактора и его агрегатов нарушает приработку деталей и сокращает срок их службы, поскольку после каждой разборки скорость изнашивания возрастает. Если внешним осмотром трактора устанавливают видимые без разборки механизма трещины, изломы, забоины, изгибы, вмятины и другие дефекты, влияющие на работоспособность трактора, а при снятии агрегатов обнаруживают, что техническое состояние смежных механизмов требует замены или ремонта ряда деталей, то агрегаты подвергают необходимой разборке, а детали и запчасти — дефектовку. Дефектовку деталей и запчастей выполняют после промывки, когда на поверхностях хорошо видны следы износов, сколы, трещины, задиры и царапины. Изношенные детали и запчасти МТЗ-80, 82 осматривают, а затем проверяют их форму и размеры соответствующими измерительными инструментами и приборами. При этом делают заключение о целесообразности замены или ремонта. Чтобы установить, возможен ли ремонт детали или нужно ее заменить, иногда проверяют взаимодействие детали с другой сопряженной с ней деталью, например, вала с шестерней или вала с корпусом. Деталь заменяют в том случае, если в результате износа ее размеры нарушают работоспособность механизма или вызывают его интенсивное изнашивание. Конструкция трактора такова, что часть агрегатов можно заменить без дополнительных разборочных операций, а часть требует предварительных демонтажных работ. Так, без предварительной разборки можно снять воздухоочиститель 12, центробежный маслоочиститель 7, генератор 6, насос и распределитель гидросистемы, пусковой двигатель 17 (или стартер), компрессор 14, вал отбора мощности 9, раздаточную коробку 24, промежуточную опору карданного вала 23 (МТЗ-82), переднюю ось или ведущий мост 21 (рис. 1.1).

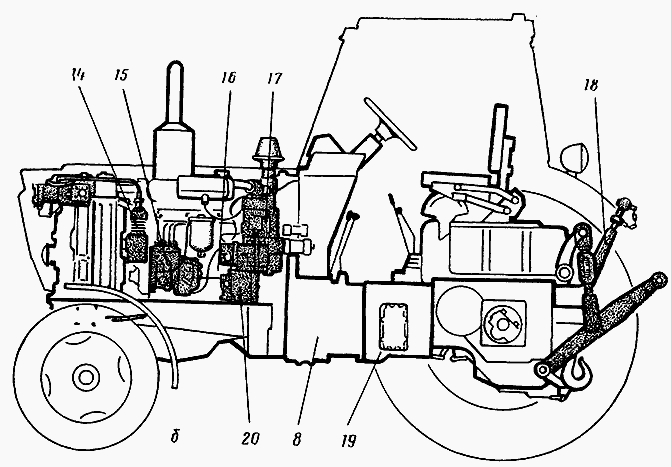

Рис. 1.1 Схема размещения агрегатов на тракторах МТЗ-80, 82 а—вид справа; б — вид слева; в — вид справа (МТЗ-82); 1 — водяной радиатор; 2 — масляный радиатор; 3 — гидроусилитель (руля; 4 — водяной насос; 5 — масляный насос; 6 — генератор; 7 — центробежный маслоочиститель; 8 — корпус сцепления и понижающего редуктора; 9 — вал отбора мощности; 10 — пневмопереходник; 11— гидроцилиндр задней навески; 12 — воздухоочиститель; 13 — головка цилиндров; 14 — компрессор; 15 — топливный насос; 16 — дизель (МТЗ-80Л, МТЗ-82Л); 17 — пусковой двигатель; 18 — задняя навеска; 19 — коробка передач; 20 — редуктор пускового двигателя; 21 — передний ведущий мост; 22 — карданный вал; 23 — промежуточная опора карданного вала; 24 — раздаточная коробка Для снятия других агрегатов нужно демонтировать детали капота (рис. 1.2—1.4), оперения или кабину, тяги, гидравлические трубопроводы, электроарматуру. При снятом капоте можно демонтировать водяной 1 и масляный 2 радиаторы (рис. 1.5, 1.6), гидроусилитель руля 3, -водяной насос 4, дизель 16, головку цилиндров 13, передний мост 21 (см. рис. 1.1).

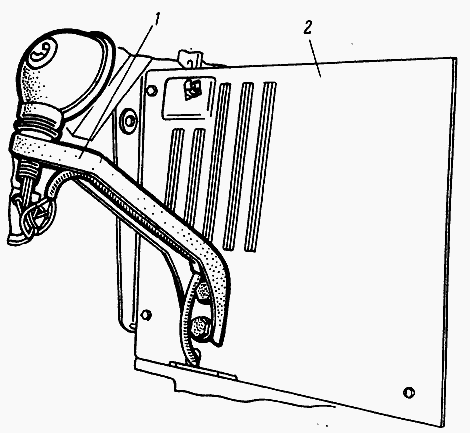

Рис. 1.2. Снятие кронштейна фары и боковины капота 1 — кронштейн фары; 2 — боковина капота

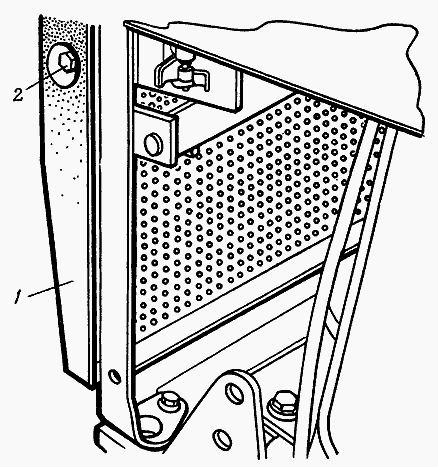

Рис. 1.3. Снятие передней решетки капота МТЗ-80, 82 1 — передняя решетка капота; 2 — болт крепления

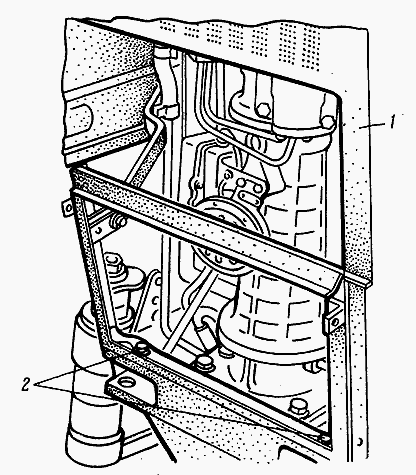

Рис. 1.4. Снятие капота 1 — капот; 2 — болты крепления

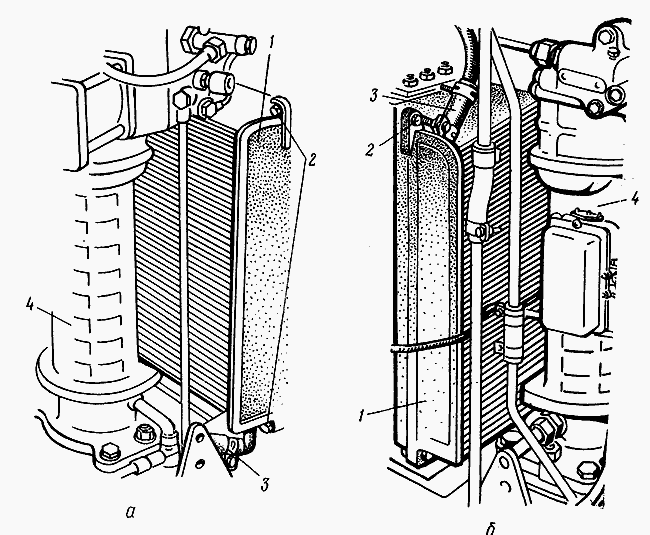

Рис. 1.5. Отсоединение и снятие масляного радиатора а — вид слева, б — вид справа; 1 — масляный радиатор; 2 — болты крепления; 3 — трубопроводы; 4 — гидроусилитель руля

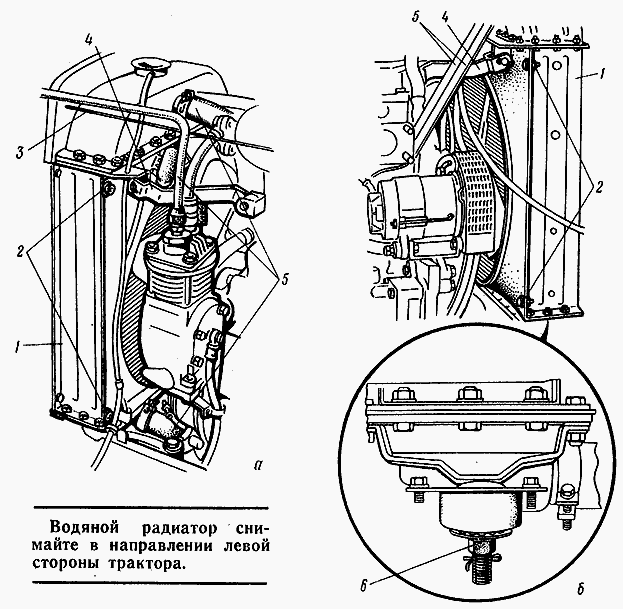

Рис. 1.6. Отсоединение и снятие водяного радиатора а — вид слева; б — вид справа; 1 — водяной радиатор; 2 — болты крепления; 3 — тросик шторки радиатора; 4 — кронштейн крепления радиатора; 5 — трубопроводы; 6 — гайка Кабину МТЗ-80, 82 снимают, когда требуется ремонт корпус сцепления и понижающего редуктора (в дальнейшем — корпус сцепления) 8, коробки передач 19, заднего моста, привода заднего вала отбора мощности, силового цилиндра 11 или силовго регулятора. Чтобы снять кабину в сборе, снимают заднюю облицовку радиатора, отсоединяют от кабины тяги управления. Затем снимают пружины тормозного крана и рычагов педалей тормозов, отсоединяют и снимают педали управления сцеплением и тормозами, отсоединяют трубопроводы отопительной системы, а также крепление кабины к кронштейнам (рис. 1.7). После этого отсоединяют провод от аккумулятора к стартеру (рис. 1.8) и электропровода от щитка приборов (рис. 1.9), снимают ручки с рычагов управления понижающим редуктором и коробкой передач.

Отсоединяют трос тахоспидометра, провода от звукового сигнала и колодок фар. Снимают резиновый коврик и короб пола, отсоединяют педаль подачи топлива. Отвернув болты крепления, расположенные внутри и снизу кабины, снимают ,пол (рис. 1.10). Отсоединив рукоятку управления силовым регулятором, снимают сектор в сборе с рычагом управления силовым регулятором (рис. 1.11). И, наконец, сняв клеммы, извлекают аккумуляторные батареи и отсоединяют провод «массы» от кабины трактора (рис. 1.12). Выполнив перечисленные операции грузоподъемным механизмом с помощью схватки снимают кабину с трактора.

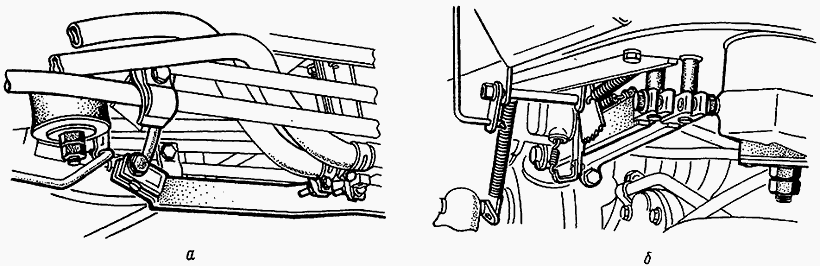

Рис. 1.7. Отсоединение кабины МТЗ-80, 82 а — вид слева; б — вид справа

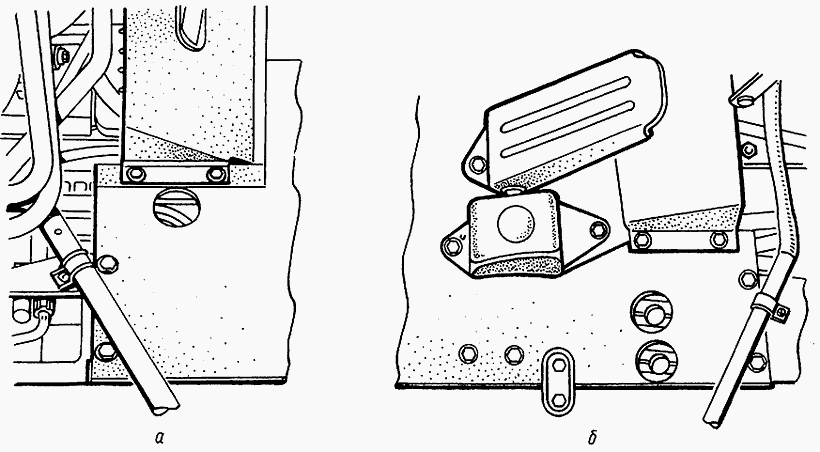

Рис. 1.10 Снятие пола кабины а — вид слева; б — вид справа Рис. 1.11. Снятие сектора в сборе с рычагом управления силовым (позиционным) регулятором 1 — кронштейн; 2 — зубчатый сектор Рис. 1.12. Отсоединение провода «масса» от кабины трактора 1 — болт крепления; 2 — провод «масса» Для ремонта сцепления, коробки передач, заднего моста и при замене дизеля, передней оси или переднего ведущего моста разъединяют остов трактора. Схемы разъединения и раскатки составных частей трактора с использованием стенда ОР-16346 приведены на рис. 1.13.

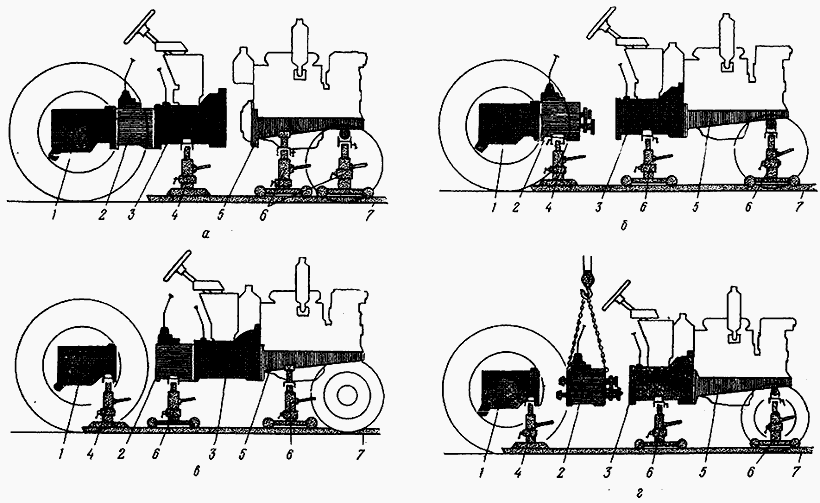

Рис. 1.13. Разъединение и раскатка составных частей трактора МТЗ-80, 82 а — отсоединение полурамы с дизелем от корпуса сцепления; б — отсоединение корпуса сцепления от коробки передач; в — отсоединение коробки передач от заднего моста; г — отсоединение и снятие коробки передач; 1 — задний мост; 2 — коробка передач; 3 — корпус сцепления; 4 — неподвижная подставка; 5 — лонжероны полурамы с дизелем; 6 — подвижные подставки; 7 — направляющие При снятии дизеля откатывают па стенде переднюю полураму. Неподвижную подставку-домкрат стенда в этом случае устанавливают под корпус сцепления, а подвижные — под лонжероны полурамы и под переднюю ось или передний ведущий мост. После этого, вращая винты домкратов, вывешивают переднюю часть трактора до отрыва колес от пола и выполняют операции по отсоединению электропроводов и трубопроводов (рис. 1.14—1.19), рулевого вала и полурамы. Затем откатывают полураму.

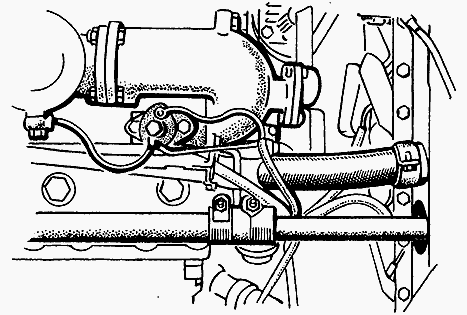

Рис. 1.15. Отсоединение электропроводов, трубопроводов и рулевого вала (вид сверху)

Рис. 1.17. Отсоединение трубопроводов от ГУР 1 — гидроусилитель руля; 2 — масляный радиатор Для ремонта сцепления и понижающего редуктора МТЗ-80, 82 полураму с дизелем отсоединяют от корпуса сцепления. Если необходимо заменить отдельные детали понижающего редуктора и коробки передач, то отсоединяют корпус сцепления от коробки передач. Для этого неподвижную подставку стенда устанавливают под коробку передач, а подвижные — под корпус сцепления и передний мост. Затем вывешивают переднюю часть трактора, отсоединяют тяги и трубопроводы гидросистемы, разъединяют и раскатывают остов. Если нужно заменить корпус сцепления в оборе или снять его для ремонта, разъединяют остов трактора по плоскостям: дизель — корпус сцепления — коробка передач. Для этого неподвижную подставку стенда устанавливают под коробку передач, а подвижные — под корпус сцепления и под лонжероны полурамы. Затем отсоединяют электропровода, рулевой вал, полураму, трубопроводы гидросистемы от корпуса гидроагрегатов, силового регулятора и заднего моста, тяги, электропровода и трубопроводы от корпуса сцепления и коробки передач.

Снимают корпус гидроагрегатов, отсоединяют карданный вал (МТЗ-82) и после этого раскатывают остов трактора.

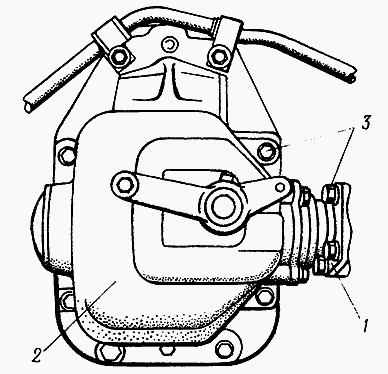

Рис. 1.25. Отсоединение карданного вала, снятие раздаточной коробки 1 — карданный вал; 2 — раздаточная коробка; 3 — болты При устранении неисправностей заднего моста и коробки передач МТЗ-80, 82 ее отсоединяют от заднего моста. Для этого неподвижную подставку стенда устанавливают под задний мост, а подвижные — под коробку передач и под лонжероны полурам. Отсоединяют трубопроводы гидросистемы, тяги и электропровода, снимают крышку коробки передач, отворачивают болты, расположенные под верхней крышкой и под раздаточной коробкой (рис. 1.26—1.29), болты крепления к заднему мосту (рис. 1.30, 1.31) и после этого разъединяют и раскатывают остов трактора.

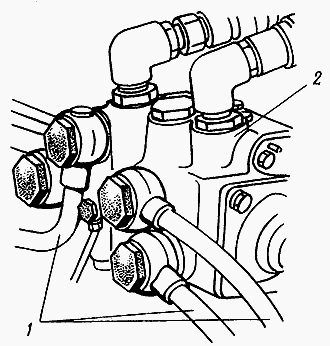

Рис. 1.26. Отсоединение трубопроводов от силового регулятора 1 — трубопроводы; 2 — силовой регулятор

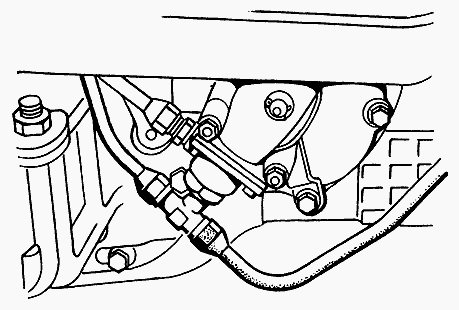

Рис. 1.27. Отсоединение трубопроводов от заднего моста

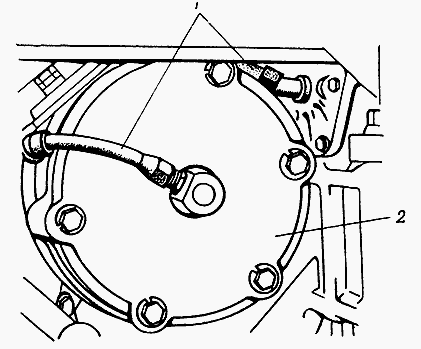

Рис. 1.28. Отсоединение трубопроводов от корпуса механизма блокировки дифференциала 1 — трубопроводы; 2 — корпус механизма блокировки дифференциала

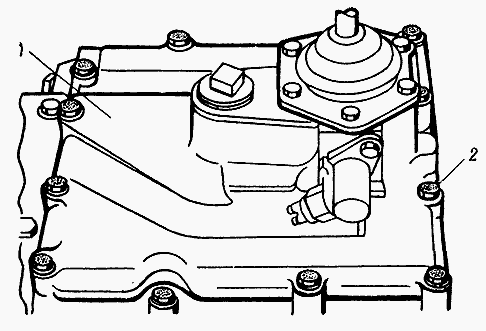

Рис. 1.29. Снятие крышки коробки передач 1 — крышка; 2 — болт

Рис. 1.30. Отворачивание болтов крепления КПП к заднему мосту МТЗ-80, 82 1 — корпус коробки передач; 2 — болт

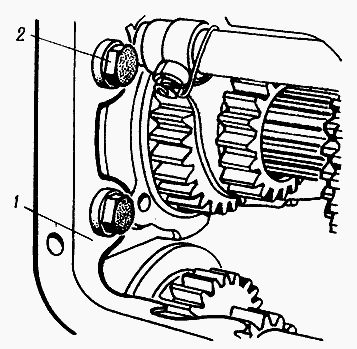

Рис. 1.31. Отворачивание болтов крепления коробки передач к заднему мосту, расположенных под раздаточной коробкой 1 — корпус коробки передач; 2 — болт Если нужно снять КПП для ремонта или ее замены, то трактор раскатывают по плоскостям: корпус сцепления — коробка передач — задний мост.

Для этого неподвижную подставку-домкрат устанавливают под задний мост, а подвижные — под коробку передач и корпус сцепления, разъединяют и раскатывают остов трактора и снимают коробку.

Типы отвалов для трактора МТЗ

При ближайшем рассмотрении представленного на рынке навесного оборудования можно классифицировать отвалы для тракторов следующим образом:

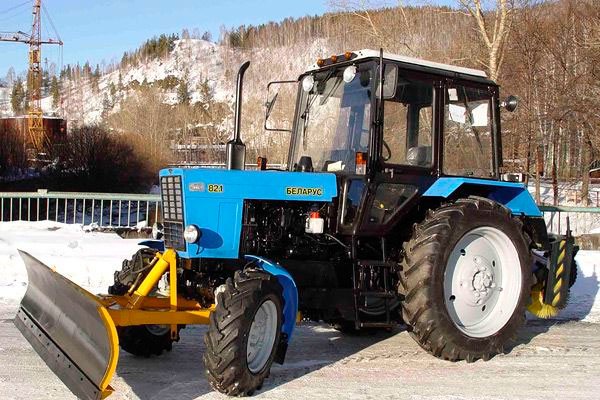

• Коммунальный. Оборудование обладает облегченной конструкцией и в основном применяется при проведении уборки мусора на площадях и в местах с твердым покрытием, а также для благоустройства зерновых токов и животноводческих комплексов.
• Бульдозерный. Устройство, установленное на тракторе МТЗ-82, используется для проведения дорожных, строительных и планировочных работ, а также для уборки производственных территорий.
• Снегоуборочный. Нижняя рабочая часть отвала оснащается прорезиненной технической пластиной, чтобы исключить повреждение дорожного покрытия. Подобное оборудование используется для уборки снега, а также для проведения незначительных работ по планировке участков.

Немного про трактор Т-40

Трактор Т-40 («сороковка») – колесный трактор, выпускавшийся на Липецком трактором заводе с 1961-го по 1995-ый год. Производство данной модели в настоящий момент прекращено. За время выпуска было собрано свыше 1,196 миллионов подобных тракторов. Т-40, известный также как «сороковка» принадлежит к 0.9 классу колесных тягачей. В период с 1961 по 1995-ый годы производился на тракторном заводе в Липецке. За этот промежуток было выпущено более миллиона экземпляров. Основными видами деятельности являются сельскохозяйственные, транспортировочные и ремонтно-строительные работы с агрегированием вспомогательных механизмов и конструкций. При необходимости можно присоединить косилку, снегоуборочное средство, упаковщик стогов, оборудование для пропашки участка и компактный погрузчик. Разносторонность применения и широкий выбор дополнительных функций позволяет охватить значительный объем работы. Пользуется популярностью в фермерском деле.

Наличие реверсивной механической трансмиссии позволяет охватить полный спектр скоростей при движении назад или вперед. Поддерживает агрегирование с комплектующими запчастями и устройствами как от легкой техники (к примеру, Т-25), так и тяжелой (МТЗ-80). Это делает его более универсальным и популярным не только на территории СНГ, но и за её пределами.

За время существования модели было выпущено значительное количество версий и модификаций, основными отличиями которых были используемые силовые агрегаты.

Среди наиболее популярных:

• Модификация с полным приводом Т-40А.
• Заниженная её версия Т-40АН с незначительным расстоянием между дном и дорожным покрытием – для выполнения заданий на наклонных плоскостях;
• Промышленная версия Т-50А, оснащенная погрузчиком;
• Оснащенная задним приводом Т-40М.
• С полным приводом Т-40АМ.

Важно Технические характеристики ЗИЛ-ММЗ-554 и ТОП-2 модификации дизельного грузовика

Ремонт трактора Т-40: Основные технические параметры

• Используется два типа двигателей: Д-37 и Д-144. Мощность мотора в зависимости от выбора достигает от 35 до 50 лошадиных сил.
• Максимальная скорость 26 км/час, а минимальная 2,2 км/час. При использовании специальной замедленной передачи скорость снижается в два раза до 1.1 км/час.
• Размеры: длина — 366 см, ширина – 162 см, высота 210 см.
• Просвет между дорогой и дном составляет 50 см.
• Масса 2.5 тонны.
• Средний расход горючего 120 г/минуту. Правильный и своевременный уход за двигателем значительно продлевает срок службы.

Ремонт трактора Т-40: Набор советов по правильной эксплуатации:

1. Новому или недавно отремонтированному мотору нельзя работать под большой нагрузкой до тех пор пока он не пройдет предварительную обкатку.
2. Не рекомендуется работать при пониженном давлении масла.
3. Не перегружать двигатель длительной работой.
4. Обязательно наличие у вентилятора кожуха.
5. Применять только подходящее горючее и масло.
6. Нельзя допускать длительный холостой режим.
7. Не работать, если температура масла ниже 55 градусов.
8. Использовать устройство только при наличии исправного воздухоочистителя.
9. Не перегревать выше 100 градусов.

Подготовка трактора МТЗ 82 к раскатке

Разъединение топливных магистралей

Перед разъединением трубопроводов перекрывается кран на питающем штуцере топливного бака. Отсоединяется питающий топливопровод на отстойнике грубой очистки, отсоединяется трубки обратки ТНВД и форсунок. Причём свободный край обратки насоса, ведущий к баку, нужно зафиксировать выше уровня топлива в баке для исключения течи, так как перекрывающих кранов в этой магистрали нет.

Отсоединение системы гидравлики и усилителя руля

В ранней конструкции МТЗ 80(82) – отсоединяется карданный привод от руля к ГУРу или дозатору. В случае современной комплектации трактора со встроенной системой гидравлического усиления руля ГОРУ в основную гидравлику – отсоединить рукава подающие давление на гидроцилиндр рулевой трапеции. При этом масло нужно слить с гидробака, либо обеспечить длину гидрорукавов для фиксирования свободных концов выше уровня ёмкости. Но также при небольшом расстоянии раскатки и достаточной длине гидрорукавов можно уйти от их разъединения. В случае использования навесного гидрофицированного оборудования спереди трактора также придётся отсоединить питающие трубопроводы.

Отсоединение электрической части

В последних версиях тракторов в части отсоединения проводки проще, так как система оснащена соединительными бобышками, упрощающими задачу. В старых тракторах отсоединение проводки нужно осуществлять отдельно каждого провода. Кроме этого, отсоединяется силовой кабель от аккумулятора на стартер и кабель зарядки от генератора.

ВНИМАНИЕ! Осуществляя непосредственную раскатку соблюдайте меры безопасности: не находитесь в зоне отсоединения, используйте надёжные подставки под корпуса трансмиссии трактора и полурамы, фиксируйте положение частей трактора противооткатными башмаками.

Кабина и управление

Кабина трактора достаточно удобна для водителя. Она оснащена рамой, которая предназначена для создания дополнительной безопасности водителя в случае, если машина перевернется.

Агрегат оборудован системой контроля крена, которая позволяет снизить риск переворачивания трактора. Широкие смотровые окна предоставляют хороший обзор во всех направлениях.

Также предусмотрена система стеклоочищения на переднем и заднем окне.

В качестве дополнительных сервисов, используется отопление и охлаждение кабины. Также возможно включение функции очищения воздуха.

В потолке кабины предусмотрен люк, который при желании можно открывать для увеличения вентиляции, а также боковые окна не являются едиными с конструкцией и также могут открываться для вентилирования кабины.

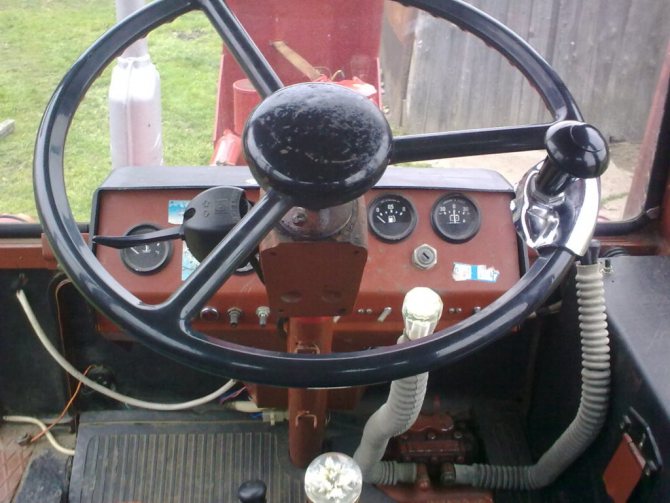

Органы управления имеют компактное расположение и находятся в зоне досягаемости водителя. Все необходимые датчики располагаются на приборной панели. .
