Принцип работы и устройство простейшего карбюратора

В первом устройстве, изобретенном Л. Христофорисом в 1876 году, топливо нагревалось, испарялось, образовавшиеся пары и потоки воздуха смешивались. Спустя год решение усовершенствовали, использовав принцип топливного распыления, который стал основой для следующих проектов.

До широкого распространения привычных нам устройств были барботажные модели и мембранно-игольчатые. Первые — в виде бензинового бака, в котором близко от поверхности располагалась доска и пара патрубков для подачи из атмосферы и забора смеси топлива и воздуха в мотор. Воздух перемещался под доской, непосредственно над топливом, обогащался парами и становился горючей смесью. Это была простая, но рабочая система. Дроссельная заслонка находилась отдельно. На функционирование мотора с барботажным узлом влияли природные условия — испаряемость зависела от температуры. Такую систему было сложно регулировать, она была взрывоопасна.

Схема барботажного карбюратора.

Мембранно-игольчатое устройство размещается отдельно от бензобака. В нем было нескольких камер, жестко связанных с помощью штока. Седло клапана, через который подавалось топливо, запиралось иглой на штоке. Камеры были соединены топливным каналом и смесительной зоной. Параметры устройства определяли пружины, на которые надавливали мембраны. Такой карбюратор работал независимо от условий на улице и местоположения, был популярен в начале 19 века, когда его устанавливали на автомобилях и мототехнике, в самолетах с поршневыми моторами внутреннего сгорания.

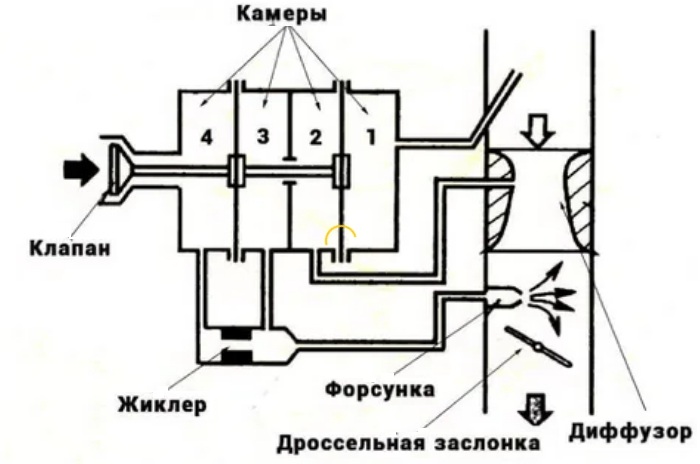

Схема мембранно-игольчатого карбюратора.

Смесительная камера

За распыление горючего в полость карбюратора отвечает распылитель в виде трубки, установленный в смесительной камере. Воздушная заслонка, предназначенная для регулировки состава смеси, помещена в смесительной камере над диффузором. По мере её опускания соотношения топлива в смеси будет расти. Излишнее заслонение воздушного зазора приводит к переобогащению смеси и прекращению цикла сгорания топлива в двигателе. Для управления топливовоздушной смесью в нижней части смесительной камеры со стороны двигателя установлена дроссельная заслонка.

Устройство карбюратора наших дней

Сегодня используются поплавковые модели, которые являются самыми усовершенствованными. Их можно увидеть на большинстве машин.

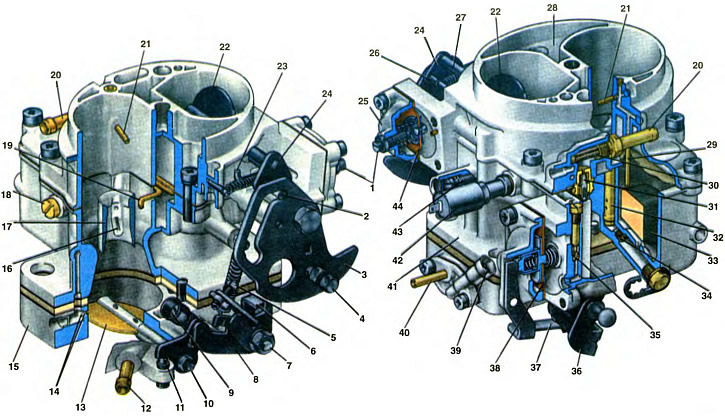

Устройство и работа карбюратора: 1 — регулировочный винт пускового устройства; 2 — штифт рычага 24, входящий в паз рычага 3; 3 — рычаг управления воздушной заслонкой; 4 — винт крепления тяги привода воздушной заслонки; 5 — регулировочный винт приоткрывания дроссельной заслонки первой камеры; 6 — рычаг дроссельной заслонки первой камеры; 7 — ось дроссельной заслонки первой камеры; 8 — рычаг привода дроссельной заслонки второй камеры; 9 — регулировочный винт количества смеси холостого хода; 10 — ось дроссельной заслонки второй камеры; 11 — рычаг дроссельной заслонки второй камеры; 12 — патрубок отсоса картерных газов в задроссельное пространство карбюратора; 13 — дроссельная заслонка второй камеры; 14 — выходные отверстия переходной системы второй камеры; 15 — корпус дроссельных заслонок; 16 — распылитель главной дозирующей системы второй камеры; 17 — малый диффузор; 18 — корпус топливного жиклера переходной системы второй камеры; 19 — распылитель ускорительного насоса; 20 — патрубок подачи топлива в карбюратор; 21 — распылитель эконостата; 22 — воздушная заслонка; 23 — шток пускового устройства; 24 — рычаг воздушной заслонки; 25 — крышка пускового устройства; 26 — штифт рычага 24, действующий от штока 23 пускового устройства; 27 — ось воздушной заслонки; 28 — крышка карбюратора; 29 — трубка с топливным жиклером эконостата; 30 — топливный фильтр; 31 — игольчатый клапан; 32 — эмульсионная трубка второй камеры; 33 — поплавок; 34 — главный топливный жиклер второй камеры; 35 — перепускной жиклер ускорительного насоса; 36 — рычаг привода дроссельных заслонок; 37 — рычаг привода ускорительного насоса; 38 — диафрагма ускорительного насоса; 39 — регулировочный винт качества (состава) смеси холостого хода; 40 — патрубок забора разрежения вакуумного регулятора опережения зажигания. 41 — корпус карбюраторов. 42 — электромагнитный запорный клапан; 43 — регулировочный винт добавочного воздуха заводской подрегулировки системы холостого хода; 44 — диафрагма пускового устройства.

Поплавковый карбюратор состоит из множества элементов:

• Поплавковая камера для сохранения горючего на заданном уровне.
• Поплавок, оснащенный специальной иглой, который используется для дозирования уровня бензина.
• Смесительная камера ― для смешения топлива в мелкодисперсном виде с воздухом.
• Диффузор — зауженное место для увеличения скорости воздуха.
• Распылитель, оснащенный жиклером, который соединяет камеры, подает смесь в диффузор.
• Заслонка дросселя — для регулировки потока рабочей жидкости.
• Воздушная заслонка — для регулировки потока воздуха, поступающего в карбюратор. С помощью элемента создают смесь «обогащенную», «нормальную» или «бедную».
• Система холостого хода — подает горючее мимо смесительной камеры по спецканалам в задроссельное пространство.
• Эконостаты и экономайзеры — обеспечивают дополнительную подачу топлива при существенных нагрузках. Эконостаты работают от разрежения воздуха, экономайзерами управляют принудительно.
• Подсос горючего — для принудительного обогащения топливной смеси. С помощью рычага водитель приоткрывает дроссельную заслонку, воздух проходит сквозь смесительную камеру и забирает больше горючего. В результате смесь становится обогащенной, помогает запустить холодный двигатель.

Принцип работы карбюратора

Сначала горючее направляется в поплавковую камеру. В момент достижения необходимого уровня поплавок поднимается и перекрывает клапан, через который подается топливо. Когда поплавок опускается, подача топлива возобновляется.

Далее топливо идет в смесительную камеру, где создается горючая смесь. Сверху подается воздух, который соединяется с горючим. В камере находится распылительная трубка с жиклером, а также дроссель и диффузор. Жиклер — это пробка, которая не допускает вытекание топлива из поплавковой камеры. Заслонка, соединенная с педалью, называется дросселем. При надавливании ногой, она открывается, и горючая смесь попадает в цилиндр. В результате машина набирает скорость. В диффузоре находится распределительная трубка.

В момент запуска в смесительной камере формируется разрежение, из распылителя разбрызгивается топливо. Поднимается поток воздуха, который при смешении с топливом, переносит горючее в цилиндр.

В новейших устройствах помимо смесительной и поплавковой камер, находится также пусковое и дозирующее устройство, конструкция холостого хода, экономайзер, ускорительный насос. Устаревшие модели не обеспечивают полноценную работу мотора, поскольку в зависимости от того, холодный или горячий двигатель, смесь должна быть разной. Если запускают холодный двигатель, требуется горючая смесь, обогащенная топливом. В случае, когда мотор долго работал, необходима смесь с небольшим включением топлива.

Для увеличения скорости или езды в нагруженной машине, нужна смесь, сильно обогащенная топливом. Аналогичная ситуация при движении на холостом ходу, на малых оборотах. Такие условия простой карбюратор обеспечить не в силах.

С целью обогащения смеси топливом применяют насос-ускоритель. Когда резко выжимают педаль, проходит воздух, который движется быстрее топлива. С этим связана нехватка топлива в горючей жидкости. При наличии насоса силовой агрегат работает мощнее.

Система холостого хода идеальна для малых оборотов. При таком режиме силовой агрегат функционирует на обогащенной смеси. Однако, одной дозирующей системы недостаточно, ведь на холостом ходу дроссель открывается лишь частично. В новейших карбюраторах горючая смесь формируется около дросселя, поскольку в этом месте, даже если дроссель открыт не полностью, создается необходимое разрежение.

Для запуска мотора требуется смесь, которая обогащена топливом. С этой целью в смесительной камере предусмотрена заслонка с клапаном, через который проходит воздух. На приборной панели автомобиля есть ручка для управления клапаном. При вытягивании ручки клапан приоткрывается, и объем воздуха в смесительной камере сокращается. А количество горючего в смеси возрастает. В результате даже первые порции смеси достаточно насыщены, и мотор быстро заводится. При наличии спускового устройства двигатель работает даже при пониженных температурах.

Возможности дозирующего устройства позволяют создавать смесь, подходящую для работы двигателя в разных режимах. С помощью системы автоматически регулируется состав смеси при работе мотора с малой и средней нагрузкой. В таком режиме топливо подается через дозирующую систему. Однако, даже при полном открытии дросселя горючего часто недостаточно. По этой причине, когда дроссель практически полностью открыт, рычаг, соединенный с ним, воздействует на тягу привода экономайзера — так открывается дополнительный проход из поплавковой камеры. В итоге двигатель функционирует более мощно.

Дозирующая система карбюратора

Первостепенная задача этого механизма – обеспечивать нужную дозировку при подаче топливной смеси, независимо от режима работы двигателя в целом. Есть только один режим, при котором дозирующая система отключается. Речь о холостом ходу. При подаче нужной величины топлива, хоть и обедненной в оба цилиндра.

Дозирующая система карбюратора:  воздушный жиклер; распылитель;  диффузор;  топливный жиклер; дроссельная заслонка.

Для исключения возможности поступления обогащенной смеси на переходных этапах происходит восполнение недостающей величины воздуха при помощи вливания из распылителя не чистого горючего, а специальной эмульсии, в которой уже содержится необходимое количество кислорода. В большинстве карбюраторных систем, горючее перед тем как попасть в распылитель, проходит через сеть специальных эмульсионных колодцев, которые подмешивают воздух.

Диффузор

Диффузор — представляет участок сужения смесительной камеры. Поступающий в двигатель воздух наращивает скорость в диффузоре, в результате у распылителя образуется разрежение. Под влиянием этого перепада горючее подается из распылителя и активно перемешивается с воздушным потоком. Бензин из поплавковой камеры через канал поступает в распылитель. В канал вворачивает жиклер — винт со сквозным отверстием строго рассчитанных диаметра и формы. Жиклер отвечает за скорость передачи бензина в распылитель.

Карбюратор двигателя внутреннего сгорания

Стандартный карбюратор имеет воздушный диффузор, который выполнен в виде сужающейся горловины карбюратора. Проходящий через это сужение воздух создает пониженное давление. Отверстие с малым диаметром, через которое подается бензин, специально размещается в этом месте. Давление окружающего воздуха вынуждает бензин из поплавковой камеры выходить в данное отверстие в воздушной горловине, затем топливо отправляется во впускной коллектор и после этого в рабочую область цилиндров.

Поскольку двигатель работает в широком диапазоне оборотов, ему необходима рабочая смесь различного состава, также зимой, при прогреве, холостых оборотах, в сфере средних оборотов и под высокой нагрузкой. Карбюраторы оснащаются различными системами, которые подсобляют ему выполнять свою работу во всевозможных условиях. Вдобавок к узлам, о которых будет написано ниже, есть некоторые составные части, в том числе соленоиды для остановки впрыска горючего и используемые в особых случаях гасители перепадов давления. Эти детали размещены по различным причинам и их демонтаж способен значительно повлиять на нормальное функционирование двигателя.

Настройка воздушной заслонки карбюратора «Солекс» и «Озон»

Для того, чтобы двигатель уверенно запускался и в дальнейшем нормально работал, необходимо правильно откорректировать движитель воздушной заслонки карбюратора. При неправильно отрегулированной заслонке, к примеру, она полностью не закрывает доступ воздуха, холодный двигатель может попросту не запуститься. В случае если воздушная заслонка не отворяется целиком, повышается расход топлива и регулировка холостых оборотов становится практически невозможной.

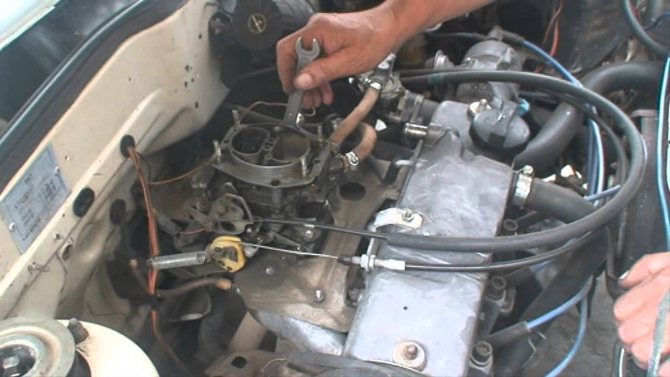

Для регулировки воздушной заслонки карбюратора нам понадобятся два рожковых ключа на 8.

Проверяем работу заслонки:

1. Для начала надлежит открепить крышку воздушного фильтра (чтобы можно было видеть заслонку);
2. Затем напрочь закрываем воздушную заслонку (зазоров между заслонкой и воздушной камерой карбюратора не должно быть);
3. После чего полностью открываем заслонку. При правильной работе, она должна стать в вертикальное положение и целиком открыть воздушную камеру карбюратора;
4. Если воздушная заслонка закрывается или открывается не полностью, необходимо произвести её настройку.

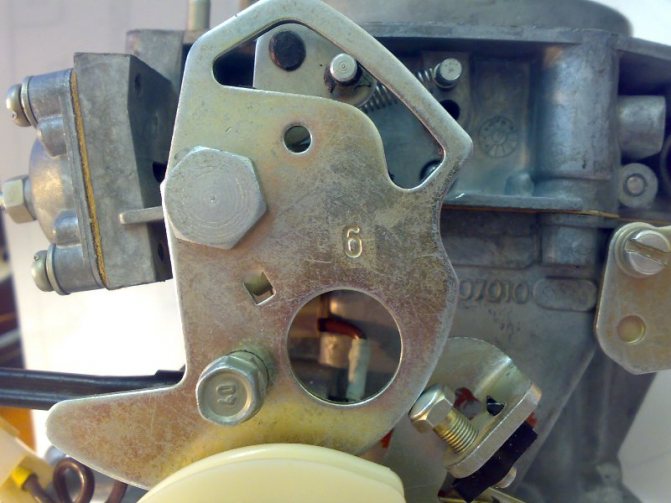

Регулируем привод воздушной заслонки карбюратора:

1. Для начала нужно открепить воздушный фильтр с карбюратора;
2. Раскрываем воздушную заслонку карбюратора, полностью утопив рычаг подсоса;
3. Послабляем винт на рычаге управления заслонкой (который зажимает трос);
4. Послабляем затяжку винта фиксирующего кожух тросика подсоса;
5. Проверяем, чтобы рукоятка подсоса была полностью утоплена;
6. Поворачиваем рукоятку регулирования заслонкой до упора и, оставив 1 см до кожуха тросика подсоса, зажимаем его;
7. После чего полностью отворяем воздушную заслонку, и в таком положении затягиваем винт, который держит трос подсоса.

Потянув за рукоятку подсоса несколько раз, убеждаемся, что она полностью открывается и закрывается. Настройка воздушной заслонки завершена.

Основные неисправности карбюратора «Озон»

Как и любой механизм, карбюратор ВАЗ 2107 рано или поздно начинает барахлить, снижает свою продуктивность и, в конце концов, может и вовсе выйти из строя. Водитель сможет своевременно заметить начало поломки или неисправности, если будет внимательно следить за работой мотора и карбюратора. Так, симптоматикой будущих поломок для «Озона» считаются следующие признаки:

• резкие хлопки при нажатии на педаль газа из-за детонации;
• высокие обороты двигателя на холостом ходу;
• «плавающие» обороты двигателя на холостом ходу, которые свидетельствуют о необходимости регулировки холостого хода;
• большой промежуток времени между нажатием на газ и ускорением автомобиля. Это признак неисправности привода второй камеры карбюратора или ускорительного насоса (а чаще и того и другого);
• чёрные выхлопы из глушителя, являющиеся первым признаком засорения жиклёров.

Не запускается двигатель

Самая большая проблема, связанная с карбюратором, заключается в том, что мотор может попросту не запуститься — как на холодную, так и на горючую. Это может быть связано со следующими неисправностями:

• разгерметизация клапанов;
• износ пускового механизма;
• заедание привода заслонки;
• люфт оси воздушной заслонки;
• разрывы в диафрагме.

Переливает топливо

Эта неисправность видна, как говорится, невооружённым глазом. Залитые бензином свечи не дают искры, к тому же под картером двигателя могут наблюдаться лужицы топлива. Причины кроются в следующих дефектах работы карбюратора:

• поломки пускового устройства;
• нестабильность работы ускорительного насоса;
• заедание дроссельной заслонки;
• засорение жиклёров;
• высокий уровень горючего в поплавковом отсеке.

Нет холостого хода

Ещё одна типичная для карбюраторов «Озон 2107» проблема — невозможность работы мотора на холостом ходу. Это происходит по причине смещения с рабочего места электромагнитного клапана или его сильного износа.

Высокие обороты на холостом ходу

При этой проблеме налицо подклинивание оси заслонки дросселя второй камеры. Заслонка должна всегда находиться в строго определённом положении независимо от режима работы карбюратора.

Как пользоваться

Подсос исчез с появлением инжекторных систем питания двигателей. Суть его использования состояла в следующем — когда мотор холодный, рукоятку вытаскивали полностью на себя. После этого, заводили двигатель. Как правило, обороты поднимались до 2- тысяч, но могли и больше. Теперь, нужно было постепенно убирать рукоятку до появления минимально устойчивых оборотов. Как только они более менее стабилизировались, рукоятку убирали еще дальше и так до тех пор, пока не уберут полностью.

Движение на автомобиле с вытащенным подсосом очень и очень не рекомендовалось. Проблема в том, что так можно было залить свечи и тогда мотор и вовсе, откажется запускаться. Впрочем, если до конца его отключения остается немного, то с небольшой нагрузкой ехать все-таки, можно было.

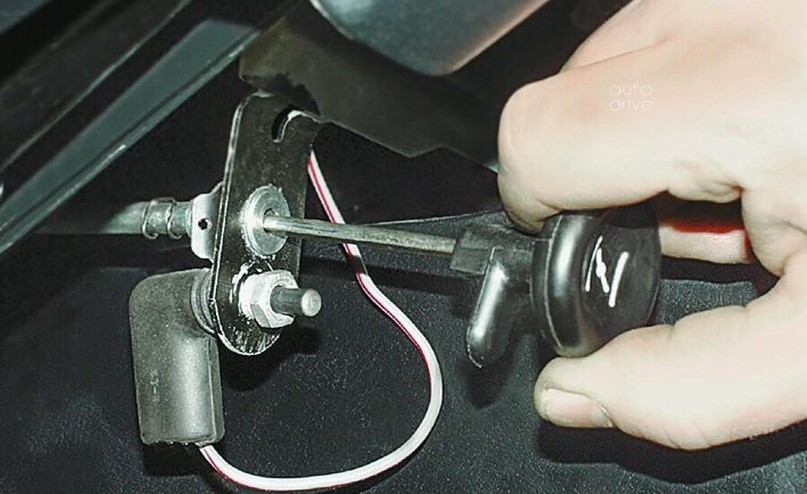

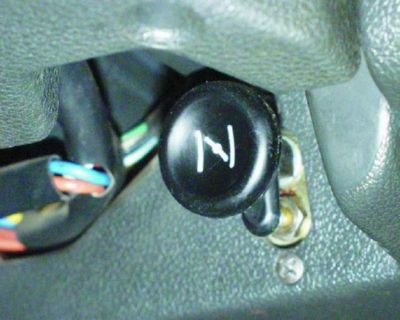

Подсос. Ручка управления пусковым устройством карбюратора

Наличие подсоса (или, более правильно, ручки управления пусковым устройством карбюратора) упрощает пуск мотора на холодную в околозимнее время года, когда отрицательная температура приводит к активному конденсированию рабочей смеси на стенках цилиндров и смесительной камеры карбюратора. Предназначение подсоса – обогатить смесь, получив значительно более насыщенную топливом смесь в сравнении с обычными пропорциями топливо/воздух.

Позднее многие изготовители ввели систему автоматического перехода на пусковой режим и обратно, возникли карбюраторы с автоматическим подсосом. В то же время принцип работы ручной системы управления пусковой заслонкой сохраняется более 70-и лет. Прикрывая воздух на входе в карбюратор, она обеспечивает более активное истечение топлива из жиклеров и, в конце концов – тот самый обогащенный режим работы двигателя.

Ускорительный насос

Ускорительный насос реализует возможность впрыска нужного количества и состава смеси во время резкого ускорения, когда основная система дозирования не справляется, так как должна обеспечивать функциональную подачу только при медленном раскрытии дроссельной заслонки. Целью насоса является быстрое и своевременное обогащение состава, а это способствует предотвращению «провала» во время ускорения.

Специально для этого сделан канал, со множеством шариковых клапанов, которые снабжены цельной мембраной. Соединительная подводка к клапану идет напрямую от дросселя. Когда происходит спонтанное воздействие на акселератор, шарики расширяются и позволяют клапанному отверстию раскрыться, а мембрана осуществляет выдавливание нужного количества эмульсионной смеси в распылитель, который расположен впереди диффузора.

Экономайзер и эконостат

Экономайзер регулирует производительность мотора, когда это становится жизненнонеобходимым для поддержания работы. Это достигается при помощи подачи обогащенной смеси и дополнительной подаче порции эмульсии напрямую в основание распылителя, но в обход главной дозирующей системы.

Эконостат даёт ДВС возможность по итогу достигать максимальной мощности при работе на повышенных оборотах. Именно для этих целей предназначен данный элемент, обеспечивающий впрыскивание горючего напрямую из поплавковой шахты и мгновенное его распределение перед диффузором.

Это основные и главные детали в системе поплавковых карбюраторов. Кроме вышеперечисленного надо отметить, что в конструкции используется также камера сбалансированного типа. Это нужно для поддержания бензина на нужной отметке, а в камере отсутствует разряжение, для чего она соединена с атмосферой. В случае со сбалансированной камерой происходит стыковка с горловиной карбюратора, за счет чего невозможно попадание инородных веществ при заборе воздуха.

Несмотря на хитрую схему конструкции регулировок карбюратора немного, и все они относятся только к системе холостого хода. Чтобы оптимизировать и стабилизировать её работу в этом режиме, предусмотрены специальные винты: воздушный для количества и топливный для качества (игольчаты). Сквозь имеющееся отверстие поступает горючее.

Игольчатый винт находится внутри канала и передает эмульсию в задроссельный отсек. Чтобы скорректировать количество эмульсии, меняют сечение самого канала при помощи вкручивания или выкручивания, в зависимости от конкретной ситуации.

Слабая сторона карбюратора в том, что его конструкция предусматривает множество жиклеров и каналов, у которых небольшие насечки. По этой причине при использовании механизма по назначению в него попадают различные загрязнения. Они засасываются внутрь вместе с топливом, но не сгорают вместе с ней, а образуют осадок на стенках каналов и жиклеров, тем самым закупоривая их.

Поэтому нужно систематически производить чистку узла. Данная процедура может проводится профессионалами, но можно сделать её самостоятельно, но для этого понадобиться полная разборка узла. После чего необходимо качественное его промыть, просушить либо продуть каналы.

В последние годы индустрия бытовой химии шагнула вперед и появилось множество чистящих составов. Это химические составы, способные при взаимодействии с материей вызывают расщепление различных отложений и смол в каналах. В результате химической реакции вещество попадает в цилиндр, где смешивается с топливом и сгорает. Надо предупредить, что подобный способ очистки подходит исключительно в случае несерьезных засоров. В противном ситуации удалять их придется собственноручно.

Пусковая система карбюратора

Данная система осуществляет впрыск обогащенного горючего в двигательные элементы (цилиндры). Это происходит в момент запуска. Тут ключевую роль играет воздушная заслонка. В консрукциях российского производства, она управляется вручную при помощи рукоятки подсоса, которая выведена внутрь салона. В иностранных моделях используется система автоматизированного запуска, которая независимо контролирует раскрытие воздушной заслонки.

Пусковое устройство карбюратора:  рычаг привода воздушной заслоним; воздушная заслонка; тяга;  шток-серьга; регулировочный винт; телескопическая тяга; тяга регулирования положения дроссельной заслонки; дроссельная заслонка.

Кроме того, система конструкции предусматривает предотвращение поступления переобогащенного питания внутрь цилиндров сразу после запуска. Специально привод сконструирован таким образом, что может выполнять открытие створки чтобы произошло обеднение смеси. Также она связана тягой с дросселем. Это дает возможность при запуске и во время прогрева регулировать уровень раскрытия створок.

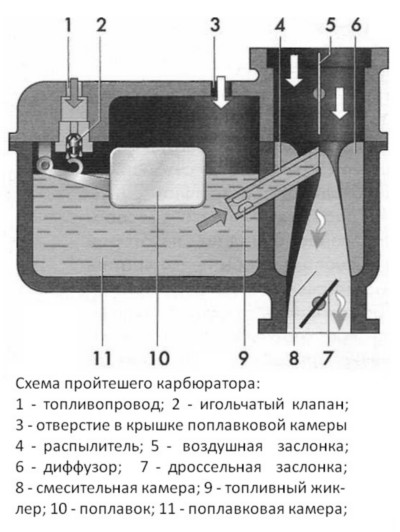

Устройство простого карбюратора

Простой карбюратор устроен из поплавковой и смесительной камер. Процесс смешивания горючей смеси длится на всем пути движения бензина и воздуха по впускному тракту и до самых цилиндров, хотя наступает с впрыска бензина в смесительную камеру карбюратора.

Поплавковая камера

Один из критериев правильной работы карбюратора — точная регулировка уровня горючего в поплавковой камере. Горючее по каналу топливопровода подается в поплавковую камеру. Уровень горючего в поплавковой камере поддерживается с помощью поплавкового приспособления с игольчатым клапаном. После наполнения камеры поплавок поднимает иглу и прекращает подачу бензина, при этом вытесняемый воздух выводится через предназначенное для этого отверстие. Распылитель и поплавковая камера являют из себя сообщающиеся сосуды. Уровень горючего в поплавковой камере должен быть немного ниже среза распылителя.

Классификация карбюраторов

Все карбюраторы можно различать по следующим признакам:

• По направлению движения потока различают горизонтальные и вертикальные модели.
• По регулировке отверстия распылителя и формированию разрежения разделяют: системы с постоянным разрежением; с постоянным сечением (серийные устройства); с золотниковым дросселированием — модели для мототехники, в них вместо дроссельной заслонки объем поступающей смеси регулирует шибер-золотник.
• По числу смесительных камер выпускают одно- и многокамерные модели. «Сдвоенные» устройства используются в моторах с цилиндрами, которые находятся далеко друг от друга. В результате каждая половина осуществляет впрыск в свои цилиндры.

Устройство карбюратора Озон. Пусковое устройство карбюратора

Карбюратор — это устройство для точной дозировки топлива в воздушном потоке. Деталь способствует образованию горючей смеси из воздуха и топлива, а также регулирует ее подачу в цилиндры двигателя.

УСТРОЙСТВО КАРБЮРАТОРА

В настоящее время на автомобили устанавливают карбюратор «Озон». Это деталь эмульсионного типа, с подающим потоком, двухкамерная. Устройство карбюратора следующее:

• поплавковая сбалансированная камера;
• главные системы дозирования (две);
• эконостат (обогатительное устройство). Расположен во второй камере;
• система холостого хода (автономная);
• системы перехода между первой и второй камерами;
• насос с диафрагмой ускорительный с распылителем в первой камере;
• клапан запорный электромагнитный в системе холостого хода;
• устройство отвода газов из картера за дроссель;
• привод пневматический для заслонки дросселя второй камеры;
• ручная система управления воздушной закрывающей деталью первой камеры, с тросовым приводом;
• пусковое устройство карбюратора с диафрагмой. Служит для автоматического открывания заслонки после пуска электрического двигателя. Процесс происходит вследствие разрежения во впускном трубопроводе;
• штуцер для отбора разрежения при управлении регулятором опережения зажигания.

КАК РАБОТАЕТ КАРБЮРАТОР «ОЗОН»

1. Устройство подачи топлива в карбюратор обеспечивает его поступление через сетку фильтра и игольчатый клапан. Клапан поддерживает нужный уровень топлива в поплавковой камере.
2. Поступление смеси из поплавковой камеры производится через топливные главные жиклеры первой и второй камер. Горючее проходит в эмульсионные колодцы и трубки. В трубках оно перемешивается с воздушным потоком, поступающим из жиклеров. Далее эмульсия продвигается в большие и малые диффузоры карбюратора через распылители.
3. После включения зажигания, электромагнитным запорным клапаном перекрывается топливный канал системы холостого хода. В состоянии напряжения клапан должен быть открыт.
4. Процесс отбора топлива из эмульсионного колодца первой камеры производится системой на холостом ходу. Топливо движется через жиклер, соединенный с электромагнитной запорной деталью. Происходит смешивание топлива с воздухом, который поступает через жиклер холостого хода и отверстия системы перехода из первой камеры. Получившаяся эмульсия соединяется с воздухом и попадает в трубопровод.
5. Топливовоздушная смесь при частичном открытии заслонок дросселя поступает в камеры через отверстия системы перехода. Процесс происходит до работы главной системы дозирования.
6. Эконостат способствует поступлению топливной смеси из поплавка камеры в распылитель. Обогатительное устройство начинает работать при условии максимальной мощности. При этом происходит обогащение топливной эмульсии.
7. Насос ускорительный имеет шариковые клапаны. Один открывается в момент заполнения топливом и закрывается под весом шарика после прекращения подачи смеси. Другой клапан открывается под давлением топлива и закрывается также под весом шарика.
8. Пусковое устройство карбюратора включает в себя ряд деталей: воздушную заслонку, тягу телескопическую, рычаг управления, тягу привода заслонки дросселя, привод управления заслонки дросселя, механизм диафрагмы. При вытягивании рукояти привода водителем, воздушная заслонка закрывается, дроссельная приоткрывается.

Важно знать, что ремонт карбюратора, его регулировку с частичной разборкой рекомендуется выполнять после его снятия. Работа требует аккуратности, чистоты. Перед разборкой следует удалить грязь с поверхности чистой ветошью, смоченной специальным составом. Владелец автомобиля должен иметь необходимые знания о деталях и узлах, включая устройство карбюратора. Информация поможет в эксплуатации техники, в устранении неполадок в дороге, когда поблизости не окажется сервиса по ремонту передвижного средства.

Для чего нужна воздушная заслонка

Воздушная заслонка карбюратора располагается в высшей части карбюратора и представляет внешне кусок железного круглого или овального листа. Основная её задача – ограничить доступ воздуха, который поступает в карбюратор. Метод работы воздушной заслонки такой же, как и у дроссельной заслонки, с той лишь разницей, что её работа не зависит от педали акселератора.

При помощи воздушной заслонки холодный двигатель стартует без особых усилий. К примеру, с утра двигатель холодный и за ночь некоторое число бензина превратилось в конденсат и не попало в камеру сгорания. Оставшегося топлива недостаточно для того, чтобы смесь воспламенилась и двигатель завёлся. В такой ситуации на помощь приходит воздушная заслонка, которая в закрытом состоянии убавляет поступление воздуха в карбюратор и тем самым увеличивает количество топлива поступающего в камеру сгорания. Вследствие чего происходит запуск не прогретого двигателя. Затем заслонка снова открывается, уменьшая расход топлива и открывая подачу кислорода в карбюратор.

Холостой ход

Эта система призвана сделать работу по силовой установке на минимальных оборотах, в момент, когда дроссельная заслонка находится в закрытом состоянии.

Это система канальцев, сквозь которые проходит поток воздуха и вместе с топливом заливается под дроссельную заслонку. В этом случае, смесительная камера не используется, поскольку режим холостого хода производит достаточное количество смеси и наполняет впускной коллектор минуя её. Также эта система имеет дополнительный элемент в виде переходного канала, который должен поддерживать бесперебойную работу во время переключения режимов от холостого хода на средние передачи.

Данная система выполняет функцию по снабжению мотора горючим в тот момент, пока дозирующая система не активна. Именно по этой причине возможна силовая работа установки при пониженных оборотах. При помощи винтов регулировки происходит коррекция пропорциональных составляющих топлива и кислорода на холостых оборотах. В новых моделях автомобилей, чьи производители озабочены экологическим состоянием региона, и следят за уровнем загрязненности выхлопных газов снабжают систему опломбированным винтом регулировки. Не является правдивым утверждение, что подобное изменение смесительного состава вызывает изменение выхлопов при всех возможных вариациях.
