Насос-дозатор или дозирующий насос

Назначение составляющих деталей

Подробное рассмотрение поможет понять особенности работы всего насоса. Специальный блок включает несколько видов клапанов: антиударные, противовакуумные, предохраняющие и обратные.

Важно: последние требуются на случай форс-мажора, когда может отказать гидромотор. В такой ситуации обратным клапаном перекрывается канал слива в системе усилителя, возникает препятствие для циркуляции техжидкости. Предохранительные элементы отвечают за регулирование давления в маслопроводе. Противовакуумные обеспечивают поставку масла к цилиндрам гидросистемы. Противоударные регулируют давление при высоких нагрузках.

Подвижный узел включает несколько элементов. В основе конструкции этой детали статор с ротором (он и обеспечивает качение), к ним идёт золотник, зафиксированный двумя пружинами. Именно этот элемент соединён с колонкой руля. При её повороте он начинает смещаться по отношению к центральной оси. За счёт этой особенности обеспечивается перетекание масла внутрь прибора.

Важно: устанавливают насосы на спецтехнику, скорость движения которой не более 50 км/час. Располагается устройство в гидроприводе.

На протяжении периода своей работы насос подаёт масло к гидравлическим цилиндрам, тем самым способствуя улучшению управляемости техникой. Если воздействия нет, то аппарат переходит в нейтральное положение. При этом режиме техжидкость напрямую поступает к системе слива.

Главные функции гидроруля

Не зависимо от вида насосов-дозаторов (НД), выполняют они одни и те же функции, а именно:

• отвечают за подачу гидравлической жидкости от помпы на гидроцилиндры, когда руль отклоняется от нейтральной позиции;
• перенаправляют масло от помпы в бак при возвращении рулевого колеса в нейтральное положение;
• изменяют количество поступающего на гидравлические цилиндры масла;
• выполняют слив гидрожидкости с цилиндров обратно в емкость;
• обеспечивают работу ГОРУ при неполадках помпы.

При поломке агрегата его необходимо починить либо заменить в сборе, поскольку функционирование системы без исправного НД невозможно вообще.

Устройство насоса-дозатора

Для выполнения возложенных на него задач (регулирования и исполнения) гидроруль имеет особое строение. Устройство рулевого насоса-дозатора выполнено из следующих компонентов:

• распределительного блока (или следящего гидрораспределителя) – это агрегат золотникового типа, прямо подключенный к рулевому валу;
• качающего узла (гидромотора) – обеспечивает дозированную подачу гидромасла в цилиндры; бывает аксиально-поршневым и планетарным (героторным);
• блока клапанов, который отвечает за распределение рабочей жидкости; состоит из предохранительного, обратного, противовакуумного и противоударного клапанов.

Механизмы, составляющие устройство насоса-дозатора, устанавливаются единой конструкцией на окончании вала руля и подсоединяются гидролиниями к остальным узлам системы.

Как переделать на мтз рулевое на дозатор: установка дозатора на мтз-82 старого образца, как установить, регулировка, как поставить, схема подключения, своими руками, подключение

Насос дозатор МТЗ является составляющей частью гидрообъемной системы управления трактором. Он отвечает за правильное распределение жидкости в системе и за ее подачу к гидроцилиндрам. Это усиливает систему управления.

При этом оператору необходимо значительно меньше усилий, чтобы поворачивать колеса. Такой момент имеет особое значение, если трактор сильно загружен.

Устройство и принцип действия насоса дозатора на МТЗ

Насос дозатор МТЗ изготавливается на Минском Тракторном Заводе. Производитель максимально упростил устройство прибора, чтобы обеспечить высокую износостойкость механизмов и легкость обслуживания. Устройство состоит из трех основных комплектующих:

• корпус, оснащенный блоком клапанов;
• специальный качающийся узел устройства;
• механизм распределения.

Качающийся узел устройства состоит из нескольких частей. Он представлен неподвижным статором и ротором, к которым выходит золотник прибора. Золотник, в свою очередь, фиксируется двумя пружинами и соединен с валом рулевой колонки. При движении рулевой колонки золотник также приходит в движение и, смещаясь относительно центральной оси, поставляет масло внутрь устройства.

Устройство насоса дозатора ГУР МТЗ

Специальный блок клапанов внутри корпуса включает в себя противовакуумные, предохранительные, обратные и противоударные клапаны. Обратные клапана системы необходимы на случай отказа гидромотора. В этом случае клапан перекрывает сливной канал системы гидроусиления, препятствуя циркуляции жидкости. С помощью предохранительных клапанов регулируетс давление внутри системы маслопровода.

Противовакуумные клапаны отвечают за транспортировку масла внутрь гидравлических цилиндров при аварийной ситуации в системе. Противоударные регулируют давление внутри магистралей при чрезмерной нагрузке на случай работы в на неровных участках дороги.

Во время воздействия на систему управления дозирующий насос подает рабочую жидкость к гидравлическим цилиндрам, усиливая тем самым действия оператора. В случае, если воздействия на систему управления нет, насос находится в нейтральном режиме и пропускает жидкость напрямую к системе слива.

Как правильно устанавливать дозатор на МТЗ 82

Установка насоса дозатора на МТЗ 80 и МТЗ 82 предполагает частичную замену системы ГУР (гидроуправления руля) на механизм ГОРУ (гидрообъемное рулевое управление). Комплект ГОРУ включает в себя:

• специальный кронштейн гидроцилиндра;
• усиленная рулевая тяга;
• два рычага;
• гидроцилиндры на передний мост с набором пальцев;
• дозирующий насос;
• каналы высокого давления;
• специальный переходник под насос.

При необходимости также приобретается кран блокировки дифференциала механизма ГОРУ. Он используется для замены блокировки, которая используется на ГУР. Такой кран позволяет блокировать редуктор на нестабильных участках дороги, что повышает проходимость техники.

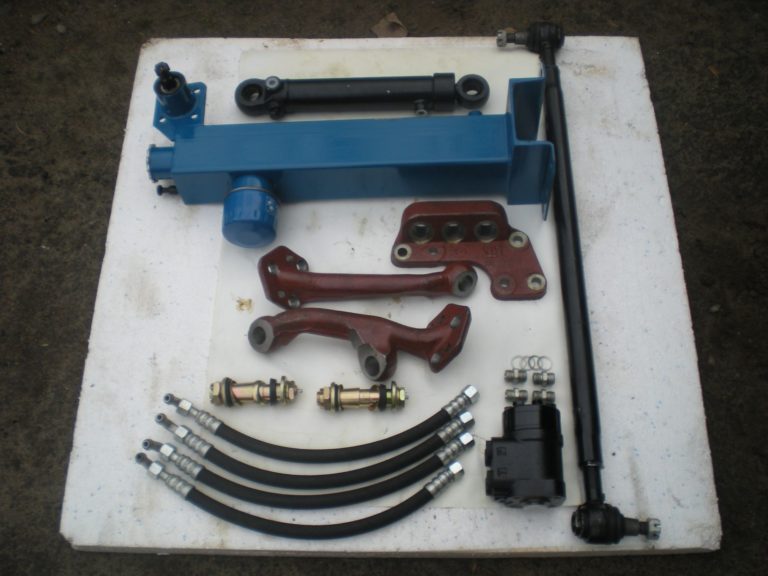

Комплект для установки ГУР на трактор МТЗ

Дозирующее устройство устанавливается на машину по такому алгоритму:

1. Прежде всего, необходимо снять коробку системы ГУР (также называется распределителем). Для этого снимаются рычаги управления. После чего изымают пластины пыльников, пыльники и уплотнители. Дальше снимаются крышки и вытягиваются золотники.
2. Следующий этап – замена подшипников системы на новые в случае износа уже установленных.
3. Снимается червяк устройства.
4. На место червяка устанавливается вал дозатора.
5. К соответствующей плашке прикручиваем дозирующее устройство. Установка производится посредством потайных болтов.
6. Дальше следует проверка насоса и уже после этого его установка в систему гидроусиления.

Замена остального комплекта ГОРУ проводится до установки насоса.

Неисправности насоса дозатора МТЗ и их признаки

Любая неисправность дозирующего устройства или системы объемного рулевого управления приводят к осложнениям в работе системы управления. Чтобы восстановить функциональность системы, следует четко знать какой именно узел вышел из строя. Для этого есть ряд признаков:

1. Передний мост стал более неустойчивым. Этот признак в большинстве случаев свидетельствует о смещении оси поворотного вала. Также возможно образование зазоров в тяге рулевого управления или в узлах насоса.
2. Поворот руля стал более трудным и требует дополнительных усилий. Причиной является недостаточное количество масла внутри дозатора. Второй вариант – большое количество воздуха внутри гидравлической системы и как следствие – частично холостая работа устройства.
3. Своевольное изменение положения рулевого колеса. Самостоятельный поворот руля является следствием неправильного положения золотника внутри насоса. За его нейтральное положение отвечают две растягивающие пружины. В случае поломки одной из них, масло постоянно подается на один из цилиндров, и руль поворачивается соответственно.
4. Слабый упор в процессе поворота или его полное отсутствие. Такое явление наблюдается в том случае, если в дозаторе недостаточно масла. Соответственно его функциональность падает. Второй причиной проблемы может быть истирание уплотнительных прокладок на цилиндрах, отвечающих за поворот машины.
5. При повороте рулевого колеса, колеса трактора поворачивают в противоположную сторону. В этом случае проблема заключается в том, что выводы к гидравлическим цилиндрам машины неправильно соединены с дозаторным насосом. В результате золотник подает масло не на тот цилиндр, соответственно идет усиление не той стороны.

Также одной из проблем в работе насосного оборудования контура гидроусиления является его загрязнение. Когда клапана устройства забиваются грязью и другими частицами, они не способны пропускать жидкость по системе и регулировать давление. В результате снижается функциональность системы и возможна ее поломка.

Обслуживание устройства

Так как насос не защищен полностью от попадания грязи в систему, он может засоряться. В результате, его необходимо периодически промывать для профилактики серьезных поломок.

Проводится это мероприятие после полной разборки устройства. Мыть насос необходимо керосином или похожей по свойствам жидкостью. Прежде чем начать помывку, необходимо извлечь уплотнительные резиновые кольца со всех деталей.

Это позволит предотвратить их повреждения. Каждая деталь промывается индивидуально и очень тщательно. Особое внимание следует уделить двум втулкам прибора. Они оснащены рядом маленьких отверстий, которые быстро забиваются.После того, как все детали промоются, идет сборка устройства в обратной последовательности. Здесь важным моментом является правильная установка героторной пары и пластинчатой пружины распределителя. Первую деталь следует устанавливать, повернув насос отверстиями от себя. Пара устанавливается таким образом, чтобы два зуба располагались на лини по фронту от мастера.

Дальше идет установка пластинчатой пружины. Ее важно установить параллельно героторной паре, то есть также по линии к отверстиям. Все сальники должны быть установлены на свои места.

Насос дозатор МТЗ: неисправности, установка

Насос дозатор МТЗ  — это составляющая часть гидрообъемного комплекса,  управляющего трактором. Он способствует правильному распределению жидкости и ее подаче к гидравлическим цилиндрам, что, в свою очередь, значительно упрощает управление трактором.

Это позволяет оператору прикладывать намного меньше усилий для поворота колеса, что очень важно при сильной загруженности трактора.

Устройство и принцип работы насоса МТЗ

Насос дозатор МТЗ выпускают на тракторном заводе в Минске. Производителем было максимально упрощено устройство агрегата для  обеспечения хорошей износоустойчивости механизмов и простоты в обслуживании. Агрегат включает 3 главные комплектующие части:

• корпус с клапанным блоком;
• особый качающийся узел;
• механизм распределения.Устройство насоса дозатора ГУР МТЗ

В качающемся узле насоса — несколько частей: неподвижный статор и ротор, к которым подходит золотник устройства. Золотник крепится 2 пружинами и соединяется с валом колонки руля. Двигаясь, рулевая колонка приводит в движение золотник и, смещаясь относительно центральной оси, осуществляет поставку масла внутрь насоса.

Установка насоса-дозатора на рулевую колонку своими силами

Здесь необходимо сразу же заметить, что процедура эта пусть и не отличается особой сложностью, но требует к себе повышенного внимания, а также наличия специфических навыков и познаний. Впрочем, невыполнимых задач не существует, поэтому при нужном терпении и правильном подходе, работу вполне можно выполнить и в домашних условиях.
При монтаже рекомендуется использовать специальный установочный комплект, что позволит сэкономить на покупке гидробака, в роли которого будет выступать корпус самого ГУРа.

На нём же будет закреплён и сам насос. Помимо всего прочего, такое решение позволит сохранить в неприкосновенности систему блокировки дифференциала. Работа же проводится в следующей очерёдности:

• С ГУРа демонтируется распределитель;
• Выполняется замена всех необходимых подшипников;
• Снимается червяк и ставится на место новый вал;
• На плашку крепится НД, для чего используется особый болт с потаем;
• Собранный агрегат устанавливается на место и подключается к системе.

Рекомендации бывалых трактористов по смене насоса

Безусловно, есть в среде трактористов, как и в других отраслях жизни человека, свои умельцы (Кулибины), решающие, как поставить дозировочный насос, откуда его лучше стащить (снять) и куда монтировать. Это не оригинальные идеи, но право на жизнь они имеют. Итак, по порядку:

1. Открутив рулевую колонку они выкидывают её вместе с тягами к чертям (или складируют).
2. Вместо неё устанавливают собственноручно сделанный кронштейн, идентичный по высоте с колонкой, чтобы закрепить там дозатор.
3. Насос снимают с Балканкара (это такой погрузчик) вместе с цилиндром.
4. На цапфу мастерят полноразмерные сплошные тяги.
5. Опять своими руками изготавливают кронштейн для гидравлического цилиндра, чтобы крепить на раме.
6. Установка производится соединением от рамы к цилиндру, затем к тяге, а подключают это всё через НШ — 10 и вуаля!

Конечно, такой метод в чём-то прост, но при наличии правильно растущих рук и заменяемых узлов с другой техники. При другом раскладе лучше пользоваться заводскими моделями насосов.

Важная информация об агрегате

Устройство насоса-дозатора рулевого управления надежное, так как оно рассчитано на работу в интенсивном режиме при высоком давлении. Если при повороте руля водителем он не реагирует или самопроизвольно вращается, то возможна поломка агрегата. Стоит провести диагностику, затем — ремонт с помощью оригинальных запчастей и ремкомплекта, или полную его замену. При замене гидроруля стоит отдать предпочтение узлу, имеющему ту же конструкцию и принцип работы насоса дозатора рулевого управления. В случае невозможности выбрать такую же модель, можно остановиться на аналогичной по производительности и мощности.

Обращайтесь в , где есть в продаже огромный ассортимент качественных и недорогих агрегатов любых моделей и производителей с гарантией. Сотрудники магазина знают, как выбрать оптимальный вариант, а работники сертифицированной СТО — как установить насос-дозатор на машину правильно. Оформить заказ можно в телефонном режиме или он-лайн, доставка осуществляется надежным перевозчиком в любой регион страны.

Конструктивное решение насоса-дозатора

Несмотря на разнообразие конструктивных решений насосов-дозаторов, все они однотипны и состоят из:

• гидравлического мотора;
• блока клапанов;
• золотникового затворного механизма;
• кольца для вращения внутренней шестерни в каждом из положений руля;
• защитного кожуха наружной шестерни;
• приводного вала.

Зачастую в качестве гидромотора используется агрегат шестеренчатого типа. Внутри, межу линией всасывания и нагнетания образуются рабочие камеры, которые формируют зубья шестерней. При изменении угла повтора руля, шестерни перемещаются, меняется объем камеры и, как следствие, количество вытесняемого рабочего тела.

Насос-дозатор отличается компактными габаритами, небольшим весом, что позволяет без проблем включать его в любые гидравлические системы. Он устанавливается на кронштейн рулевой колонки и через систему рукавов соединяется с другими компоненты гидравлической системы. Работает автоматически, мгновенно реагируя на изменение положения руля.

Признаки неисправности насоса

Неисправный дозирующий агрегат провоцирует возникновения ряда проблем в работе трактора. В частности, наблюдается неадекватная реакция системы ГОРУ, что усложняет управление техникой. Понять основные проблемы в работе тех или иных узлов можно ряду характерных симптомов:

• Слабая устойчивость переднего шасси. Данный симптом говорит о смещении оси на вале поворота или появлении зазоров в рулевой тяге.
• Руль туго прокручивается. Причина кроется в малом объёме масла в самом насосе, излишке воздуха внутри гидросистемы, поэтому наблюдается частичный холостой ход.
• Руль своевольно меняет положение. К этому приводит неправильное размещение золотника в дозирующем насосе. Возникает из-за поломки растягивающей пружины.
• Недостаточный упор при выполнении поворота. Это отклонение в работе трактора тоже говорит о недостатке масла в дозирующем агрегате или возможном износе прокладок в цилиндрах.
• Трактор едет в обратную от поворота руля сторону. Это говорит о неправильном соединении выводов насоса с гидроцилиндрами. Масло подаётся не в том направлении, образуя усилие на противоположной стороне.

Ещё одной проблемой, из-за которой возникают неполадки в работе агрегата, является его засорение. Забитые грязью и продуктами распада клапаны не могут обеспечить ток масла и регулировать уровень давления.

Крайне важно обеспечивать насосу-дозатору своевременные техосмотры и устранять мелкие неполадки, не допуская, чтобы они переросли в серьёзные поломки.

Обслуживание устройства

По причине низкой защищённости дозатора от возможного попадания в него грязи он нередко засоряется. Это требует своевременно и периодически проводить профилактическую чистку системы для предотвращения серьезных поломок. Подобные мероприятия заключаются в полной разборке насоса и последующим его промыванием керосином либо иной жидкостью, имеющей аналогичные свойства.

Предварительно извлекаются все уплотнительные кольца. Особое внимание рекомендуется уделить при чистке втулкам агрегата, в которых находятся маленькие отверстия. По завершении промывки проводится сборка конструкции в обратной последовательности.

Дозатор для трактора МТЗ-82 – это один из агрегатов, необходимых для корректной работы системы гидроусилителя руля.

Он обеспечивает должный уровень давления и более легкий поворот колес рулем. Важно своевременно обслуживать подобный агрегат, так как он имеет свойства засорятся. Если этого не делать, то возможны серьезные поломки гидросистемы.

Устройства с закрытым центром (линией LS): отличия от моделей с открытым центром

Эти гидросистемы, не реагирующие на наружные воздействия, были разработаны для общего улучшения работы рулевого управления. Они обеспечивают руководство рабочими органами спецтехники от одного питающего насоса. LS-система контролирует изменение расхода рабочей жидкости и давления, тем самым сводя к минимуму энергетические потери. Такие модели обычно изготавливают в комплексе с усилителем потока и приоритетным регулятором потока. Приоритетный клапан разделяет и регулирует расход рабочей жидкости, перетекающей от питающего насоса в рулевой и тормозной контуры.

Конструкция и принцип работы планетарного гидромотора

На отдельных насосах-дозатарах установлен гидромотор планетарного типа. Конструкция представляет собой обойму с колесиками, состоящую из статичной шестеренки и венца. Внутри вращается сателлит, который имеет связь с золотником через эксцентрик. Сателлит зафиксирован таким образом, что образует замкнутые полости между обоймой. Все полости имеют разный объем. Когда сателлит вращается, полости начинают менять свой объем. Некоторые становятся больше, а другие уменьшаются. Рабочая жидкость подается или отводится через специальные каналы, расположенные поверх полостей. Регулируется процесс золотником. Если золотник в прямом положении, то масло свободно протекает через клапана без воздействия на них, поэтому попадает в маслобак. Каждое движение рулевого колеса означает, что клапан установится в положении, позволяющим рабочей жидкости достигнуть полости, в момент, когда ее объем увеличивается. Далее, при уменьшении объема направляется в гидроцилиндры.
Внешний вид планетарного гидромотора

Принцип работы

Работа насоса дозатора заключается в подаче рабочей жидкости в полость рабочего цилиндра при появлении управляющего воздействия.

Схема работы насоса дозатора рулевого управления выглядит так:

НД подает масло к гидроаккумулятору, а в дальнейшем в маслобак. Во время движения МТЗ по прямой гидравлические цилиндры перекрыты поясками золотника. В следствии масло закачиваемое питающим насосом, идущее к насосу-дозатору, им не задействуется, а поступает в маслобак.

При повороте рулевого колеса происходит смещение золотника. Это приводит к тому, что масло, попадает в насос дозатор МТЗ, а он распределяет жидкость пропорционально углу поворота руля. Масло давится в нужный поворотный цилиндр. Благодаря этому процессу колеса трактора поворачиваются в ту или иную сторону.

Если управляющее воздействие на руль отсутствует, то приводной вал свободно пропускает рабочую жидкость от питающего насоса сразу в дренаж. Таким образом оборудование не реагирует на воздействие дороги на колеса.

Если двигатель не работает, то при повороте руля насос-дозатор всасывает масло и передает его в соответствующую повороту полость цилиндра. Это обеспечивает поворот колес. Но в этом случае усилие на руле сильно возрастает.

Устройство насоса дозатора

Конструктивно насос дозатор рулевого управления МТЗ состоит из:
качаущего узла – зона I;
распределителя – зона II;
обратного клапана ;
двух противоударных клапанов ;
предохранительного клапана ;
двух противовакуумных клапанов.

Зона I представляет собой героторный качающий узел, который состоит из:
– статора;
– ротора;
– золотника;
– приводного вала.

Ротор представляет собой зубчатый элемент, расположенный внутри статора. Работа ротора позволяет осуществлять перекачивание мала при поворотах руля. Передача движения золотника на ротор осуществляется с помощью приводного вала. Один конец приводного вала крепится к ротору с помощью шлицевого соединения, а другой конец вала вставляется в золотниковую пару.

Зона II – это распределитель, который состоит из:
– корпуса
– гильзы
– золотника

Корпус распределителя литой, в него устанавливается наружная гильза и золотник. Эти две цилиндрические детали устанавливаются одна в другую и крепятся на упорном подшипнике.

Работа золотника связана с поворотом вала руля. Открытие каналов золотника происходит при смещении цилиндров друг относительно друга.

Для обеспечения защиты насоса-дозатора от перегрузок предусмотрены предохранительные клапана.

Первый предохранительный клапан насоса дозатора поз. 4 выполняет функцию защиты насоса от воздействия высокого давления. Такой клапан ограничивает возможное максимальное давление до величины в 150 кгс/см 2 (или 15 МПа)

Второй тип клапанов противоударные поз.6. Их функция – защита гидросистемы от скачков давления, которые появляются при ударном воздействии дороги, таком как кочки и выбоины, на колеса машины. Противоударные клапаны настраиваются на давление в пределах 210 кгс/см 2 .

Третий тип клапанов — противовакуумные. Назначение этого узла заключается в обеспечении подпитки противоположной полости гидроцилиндра после срабатывания противоударного предохранительного клапана. Противовакуумный клапан насоса дозатора необходим для предотвращения появления кавитации.

Установка

Насос дозатор устанавливается на сельскохозяйственные машины, скорость движения которых ограничена 50 км/час.

Фактически установка насоса дозатор МТЗ представляет собой замену системы гидравлического управления руля (ГУР) на систему гидрообъемного рулевого управления (ГОРУ).

Комплект ГОРУ на насос дозатор МТЗ включает:
два рычага;
дозирующий насос с переходником;
гидроцилиндр с кронштейном;
каналы высокого давления;
усиленная рулевая тяга.

Для выполнения самостоятельной установки необходимо:

Шаг 1 – демонтировать крышку ГУР. Для этого снимаются рычаги управления, затем пластины пыльников, после чего снимаются уплотнительные элементы и сами пыльники. Далее снимается крышка и золотники.

Шаг 2 – Выполняется осмотр подшипников и заменить их при необходимости на новые.

Шаг 3 – Демонтировать червяк и установить на его место вал дозатора

Шаг 4 – Подключение насоса дозатора.

Рулевой насос дозатор МТЗ оборудован четырьмя отверстиями, схема подключения которых выполняется в соответствии с маркировкой:
P – канал для подачи масла под давлением от гидросистемы.
T – канал для отвода масла в дренаж.
L – канал соединяющий трубопроводы с полостями цилиндров для поворота налево.
R – канал соединяющий трубопроводы с полостями цилиндров для поворота направо.

Шаг 5 – после подключения необходимо выполнить проверку работы оборудования.

Замена масла

Замена масла производится при ежесезонном техническом обслуживании (ТО) или при выработке трактором 2000 моточасов. При использовании некачественной жидкости ее меняют внепланово.

Процесс происходит так:

• включают насос и двигатель;
• прогревают жидкость до 30°;
• отключают мотор;
• сливают масло через сливное отверстие;
• снимают масляный фильтр, погружают его в дизельное топливо и промывают;
• устанавливают фильтр в обратном порядке;
• заливают масло до позиции «П»;
• запускают силовой агрегат;
• прокачивают гидросистему подъемом и опусканием механизма задней подвески.

Ремонт дозатора МТЗ

Насос дозатор МТЗ является составляющей частью гидрообъемной системы управления трактором. Он отвечает за правильное распределение жидкости в системе и за ее подачу к гидроцилиндрам. Это усиливает систему управления.

При этом оператору необходимо значительно меньше усилий, чтобы поворачивать колеса. Такой момент имеет особое значение, если трактор сильно загружен.

Устройство насоса дозатора на МТЗ

Насос дозатор МТЗ изготавливается на Минском Тракторном Заводе. Производитель максимально упростил устройство прибора, чтобы обеспечить высокую износостойкость механизмов и легкость обслуживания. Устройство состоит из трех основных комплектующих:

• корпус, оснащенный блоком клапанов;
• специальный качающийся узел устройства;
• механизм распределения.

Качающийся узел устройства состоит из нескольких частей. Он представлен неподвижным статором и ротором, к которым выходит золотник прибора. Золотник, в свою очередь, фиксируется двумя пружинами и соединен с валом рулевой колонки. При движении рулевой колонки золотник также приходит в движение и, смещаясь относительно центральной оси, поставляет масло внутрь устройства.

Устройство насоса дозатора ГУР МТЗ

Специальный блок клапанов внутри корпуса включает в себя противовакуумные, предохранительные, обратные и противоударные клапаны. Обратные клапана системы необходимы на случай отказа гидромотора. В этом случае клапан перекрывает сливной канал системы гидроусиления, препятствуя циркуляции жидкости. С помощью предохранительных клапанов регулируется давление внутри системы маслопровода.

Противовакуумные клапаны отвечают за транспортировку масла внутрь гидравлических цилиндров при аварийной ситуации в системе. Противоударные регулируют давление внутри магистралей при чрезмерной нагрузке на случай работы в на неровных участках дороги.

Устанавливается дозирующий насос на технику, скорость которой не превышает 50 км/ч. Он расположен в объемном гидроприводе машины.

Во время воздействия на систему управления дозирующий насос подает рабочую жидкость к гидравлическим цилиндрам, усиливая тем самым действия оператора. В случае, если воздействия на систему управления нет, насос находится в нейтральном режиме и пропускает жидкость напрямую к системе слива.

Принцип работы гидрообъемного управления

На кронштейне рулевой колонки располагается насос-дозатор, который соединен с гидроаккумулятором при помощи маслопровода. Поворотные механизмы крепятся на переднем брусе, а питающий насос с приводом от двигателя — на самом силовом агрегате. Они также соединены при помощи соответствующих маслопроводов.

При работающем двигателе масло благодаря насосу питания передается к насосу-дозатору, а от него — к гидроаккумулятору и в маслобак. В процессе прямолинейного движения трактора обе полости поворотных гидравлических цилиндров перекрыты золотниковыми поясками, благодаря чему масло, закачиваемое питающим насосом и направляемое к НД, им не распределяется, а перенаправляется в маслобак. Поворачивая руль в одну из сторон, смещение золотника приводит к тому, что масло попадает в насос-дозатор, который в количестве пропорциональном углу поворота руля передает его в соответствующий поворотный цилиндр. Это способствует задействованию левого или правого поворотного механизма и повороту направляющих колес в нужную сторону.

Как правильно устанавливать дозатор на МТЗ 82?

Установка насоса дозатора на МТЗ 80 и МТЗ 82 предполагает частичную замену системы ГУР (гидроуправления руля) на механизм ГОРУ (гидрообъемное рулевое управление). Комплект ГОРУ включает в себя:

• специальный кронштейн гидроцилиндра;
• усиленная рулевая тяга;
• два рычага;
• гидроцилиндры на передний мост с набором пальцев;
• дозирующий насос;
• каналы высокого давления;
• специальный переходник под насос.

При необходимости также приобретается кран блокировки дифференциала механизма ГОРУ. Он используется для замены блокировки, которая используется на ГУР. Такой кран позволяет блокировать редуктор на нестабильных участках дороги, что повышает проходимость техники.

Дозирующее устройство устанавливается на машину по такому алгоритму:

1. Прежде всего, необходимо снять коробку системы ГУР (также называется распределителем). Для этого снимаются рычаги управления. После чего изымают пластины пыльников, пыльники и уплотнители. Дальше снимаются крышки и вытягиваются золотники.
2. Следующий этап – замена подшипников системы на новые в случае износа уже установленных.
3. Снимается червяк устройства.
4. На место червяка устанавливается вал дозатора.
5. К соответствующей плашке прикручиваем дозирующее устройство. Установка производится посредством потайных болтов.
6. Дальше следует проверка насоса и уже после этого его установка в систему гидроусиления.

Замена остального комплекта ГОРУ проводится до установки насоса.

Неисправности насоса дозатора МТЗ и их признаки

Любая неисправность дозирующего устройства или системы объемного рулевого управления приводят к осложнениям в работе системы управления. Чтобы восстановить функциональность системы, следует четко знать какой именно узел вышел из строя. Для этого есть ряд признаков:

1. Передний мост стал более неустойчивым. Этот признак в большинстве случаев свидетельствует о смещении оси поворотного вала. Также возможно образование зазоров в тяге рулевого управления или в узлах насоса.
2. Поворот руля стал более трудным и требует дополнительных усилий. Причиной является недостаточное количество масла внутри дозатора. Второй вариант – большое количество воздуха внутри гидравлической системы и как следствие – частично холостая работа устройства.
3. Своевольное изменение положения рулевого колеса. Самостоятельный поворот руля является следствием неправильного положения золотника внутри насоса. За его нейтральное положение отвечают две растягивающие пружины. В случае поломки одной из них, масло постоянно подается на один из цилиндров, и руль поворачивается соответственно.
4. Слабый упор в процессе поворота или его полное отсутствие. Такое явление наблюдается в том случае, если в дозаторе недостаточно масла. Соответственно его функциональность падает. Второй причиной проблемы может быть истирание уплотнительных прокладок на цилиндрах, отвечающих за поворот машины.
5. При повороте рулевого колеса, колеса трактора поворачивают в противоположную сторону. В этом случае проблема заключается в том, что выводы к гидравлическим цилиндрам машины неправильно соединены с дозаторным насосом. В результате золотник подает масло не на тот цилиндр, соответственно идет усиление не той стороны.

Также одной из проблем в работе насосного оборудования контура гидроусиления является его загрязнение. Когда клапана устройства забиваются грязью и другими частицами, они не способны пропускать жидкость по системе и регулировать давление. В результате снижается функциональность системы и возможна ее поломка.

Обслуживание устройства

Так как насос не защищен полностью от попадания грязи в систему, он может засоряться. В результате, его необходимо периодически промывать для профилактики серьезных поломок.

Схема установки насоса дозатора

Проводится это мероприятие после полной разборки устройства. Мыть насос необходимо керосином или похожей по свойствам жидкостью. Прежде чем начать помывку, необходимо извлечь уплотнительные резиновые кольца со всех деталей. Это позволит предотвратить их повреждения. Каждая деталь промывается индивидуально и очень тщательно. Особое внимание следует уделить двум втулкам прибора. Они оснащены рядом маленьких отверстий, которые быстро забиваются.

После того, как все детали промоются, идет сборка устройства в обратной последовательности. Здесь важным моментом является правильная установка героторной пары и пластинчатой пружины распределителя. Первую деталь следует устанавливать, повернув насос отверстиями от себя. Пара устанавливается таким образом, чтобы два зуба располагались на лини по фронту от мастера.

Дальше идет установка пластинчатой пружины. Ее важно установить параллельно героторной паре, то есть также по линии к отверстиям. Все сальники должны быть установлены на свои места.

Характерные признаки неисправностей ГРУ МТЗ

Возникновение неполадок в работе системы гидроруля МТЗ можно непосредственно наблюдать в процессе управления техникой. К основным признакам относятся следующие факторы.

1. Трудное управление (для поворота руля требуется больше физических усилий)Этот тип неполадок возникает в случае утечки масла из системы или его недостаточного уровня. Также такая картина будет наблюдаться при нагнетании насосом воздуха и плохом приводе питательного насоса от мотора трактора.
2. Неустойчивость направляющих колесЭта неисправность в основном связана с чрезмерным осевым перемещением поворотного вала либо появлении люфтов в тягах рулевого управления.
3. Отсутствующий упор при повороте руляТакая картина может наблюдаться как при недостаточном уровне масла, что не позволяет эффективно выполнять свои функции насосу-дозатору, так и при чрезмерном износе уплотнителей поворотных гидроцилиндров.
4. Самопроизвольное вращение руляЭта поломка связана с невозвращением золотника насоса-дозатора в нейтральное положение и, как следствие, постоянной работе одного из поворотных цилиндров.
5. Несоответствие правого/левого поворота руля соответствующему повороту колесЭто может наблюдаться после замены или ремонта насоса-дозатора, в процессе чего неправильно были подсоединены выводы насоса к входам поворотных цилиндров при неработающем втором.

При появлении какой-либо из перечисленных неисправностей или иной нехарактерной работы гидрообъемного управления следует немедленно выполнить его техническое обслуживание и заменить неисправные узлы и детали.

Как устроен аксиально-поршневой гидродвигатель дозирующего насоса

Гидродвигатель аксиально-поршневого типа состоит из шаровых клапанов с пружинами, расположенными по обеим сторонам кулачковой шайбы. Сама шайба имеет специальные канавки для поршней и соединяется с золотниковым клапаном. В момент, когда золотник поворачивается, шайба следует за ним. Смещаясь, шары впадают в лунки, позволяя маслу наполнить образовавшуюся полость. Если продолжить вращение шайбы, то шары последуют вверх, замыкая тем самым полость. Происходит подача рабочей жидкости к клапанам и в дальнейшем к гидравлическим цилиндрам.

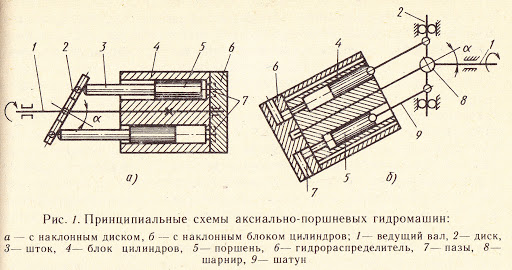

Схема аксиально-поршневого гидромотора
