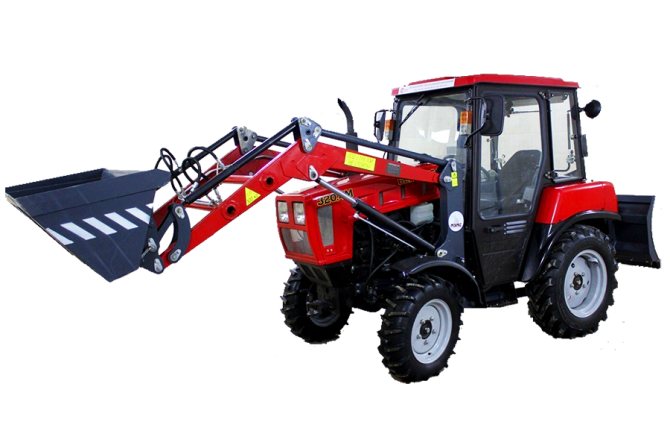

МТЗ-320: технические характеристики трактора Беларус

Устройство трактора МТЗ-320

Машина Беларус-320 4М построена по стандартной компоновочной схеме с передним расположением двигателя. Перед силовым агрегатом установлен радиатор охлаждения. Двигатель и радиатор закрыты съемным капотом, в котором установлены 2 квадратные фары головного освещения.

В устройство трактора входит двигатель, установленный через картер сцепления к чугунному жесткому корпусу коробки передач. Полученная конструкция является основой трактора. Под двигателем имеется дополнительная полурама, служащая опорой для переднего моста и навесного оборудования.

Органы управления расположены в кабине, установленной над задними колесами, которые закрыты защитными щитками. Под кабиной расположен бак на 32 л дизельного топлива. Под задней стенкой кабины размещены узлы навески заднего оборудования и хвостовик вала отбора мощности, который применяется при работе с дополнительным навесным оборудованием для МТЗ-320.

Технико-эксплуатационные характеристики

Многофункциональный универсальный малогабаритный трактор «Белорус 320.4» оснащён дизельным двухцилиндровым двигателем с электростартерным зажиганием.

Основные технические данные:

• итальянский дизельный двигатель мощностью 36 л. с или 26,5 квт с водяным охлаждением;
• максимально развиваемая скорость 25,2 км/час;
• расход 316 г/л. с. ч, что соответствует 11,7 л дизельного топлива при работе двигателя с полной нагрузкой в течение часа;
• вместимость топливного бака составляет 32 л;
• аккумуляторная батарея ёмкостью 88 Ач;
• отапливаемая кабина;
• поддержка установки навесного оборудования с помощью двухскоростного вала отбора мощности (ВОМ);
• наличие гидравлического выхода;
• поддержка установки прицепного оборудования с возможностью трёхточечного крепления;
• габаритные размеры ДхШхВ составляют 3220х1550х2150 мм при массе 1720 кг и колёсной базе 1690 мм;
• дополнительные опции в составе гидроусилителя руля, регулировки сидений, индикатора топлива и зарядки аккумулятора.

Производство

Производство данной модели трактора налажено на Бобруйском заводе тракторных деталей и агрегатов (ОАО БЗТДиА). Данный завод входит в состав производственного холдинга МТЗ (Минский тракторный завод). На мощностях БЗТДиА налажен выпуск разнообразной продукции для сельскохозяйственного применения, в том числе:

1. Тракторы Беларус следующих модификаций;

2. Большая номенклатура запасных частей к тракторам, в том числе к моделям Беларус 920 и МТЗ 3022;

• раздаточные коробки,
• рулевое управление,
• корзины сцеплений,
• коробки отбора мощности,
• задние мосты,
• передние мосты.

3. Сельхозагрегаты и оборудование:

• полуприцепы,
• прицепы,
• картофелекопалки,
• бороны,
• плуги,
• фрезы,
• культиваторы,
• окучники,
• опрыскиватели,
• раздатчики для кормов.

4. Колесные диски для разнообразной сельхозтехники.

Технические характеристики МТЗ-320

Технические характеристики трактора Беларус-320 позволяют устанавливать на машину различное сельскохозяйственное и коммунальное оборудование, включая пылесосные установки или экскаваторную стрелу.

Габариты минитрактора МТЗ-320 составляют:

• длина (при установке продольных тяг в транспортировочную позицию) — 2850 мм;
• ширина (при установке колеи на минимум) — 1530 мм;
• высота — 2190 мм;
• дорожный просвет — 350 мм.

Небольшая длина и ширина позволяют использовать трактор в стесненных городских условиях. Описание характеристик будет не полным без упоминания радиуса поворота, который составляет 3700 мм. Завод непрерывно работает над улучшением технических характеристик, внедрением дополнительных опций и устранением недостатков трактора Беларус-320.

Двигатель

Трактор оснащается 3-цилиндровым дизельным четырехтактным двигателем с жидкостным охлаждением LDW1503 версии NR или CHD. Двигатель разработан компанией Lombardini. При рабочем объеме цилиндров 1,551 л мотор развивает в номинальном режиме до 33,5 л. с. Во время эксплуатации трактора двигатель приводит ряд вспомогательных агрегатов, поэтому его мощность снижается до значения 30 л. с.

В системе питания отсутствует турбокомпрессор, но применяется система подачи топлива в предкамеру, выполненную в поршне. Степень сжатия — 22 ед., что нормально для атмосферного дизеля. За счет продуманного процесса смесеобразования и сгорания расход топлива не превышает значения 232 г на 1 л.с./ ч.

Двигатель имеет по одному впускному и выпускному клапану на цилиндр. Управление системой газораспределения ведется от распределительного вала, установленного в блоке цилиндров. Кулачки вала открывают клапаны при помощи штанги и коромысла. Закрытие происходит автоматически, под воздействием пружины.

К особенностям двигателя следует отнести способность работы в течение длительного времени с наклоном 25°. Производитель допускает кратковременное (до 0,5 минуты) увеличение наклона до 35°. Длительная работа в таком режиме запрещается, поскольку обнажается заборный патрубок системы смазки и масло не поступает в магистрали.

На машинах модификации МТЗ-320.4 применяется 3-цилиндровый дизель ММЗ-3LD с рабочим объемом 1,6 л и системой жидкостного охлаждения. Мощность двигателя составляет 35 л. с. По конструкции и габаритам мотор похож на LDW1503.

Электрооборудование

На тракторе применяется электрическая схема, рассчитанная на постоянное напряжение 12 В, отрицательный полюс батареи выведен на корпус машины. В качестве источников тока используется свинцово-кислотный аккумулятор и генератор мощностью 630 Вт. Генератор расположен на боковой части двигателя и приводится во вращение ременным приводом от коленчатого вала. В кабине трактора расположен выключатель, отключающий аккумуляторную батарею от электрической сети.

Потребителями тока являются: система запуска двигателя, система внешнего освещения и сигнализации, контрольные приборы и индикаторы. Электрические цепи трактора оснащены предохранителями, которые установлены в 3 блоках.

Для запуска двигателя применяется электрический стартер с мощностью 2,2 кВт. В головке блока двигателя устанавливаются свечи накаливания, которые используются для облегчения запуска при низкой температуре воздуха. Управление свечами выполняется тумблером на панели приборов. В системе включения стартера установлен блокиратор, не допускающий запуска двигателя при включенной передаче.

Трансмиссия

Трактор МТЗ-320 комплектуется механической диапазонной коробкой одного типа. В одном картере с коробкой смонтирован дополнительный редуктор с понижающей передачей. В процессе работы шестерни коробки находятся в постоянном зацеплении, для снижения ударных нагрузок при переключении используются отдельные муфты.

В коробке имеется 2 диапазона переднего хода, обеспечивающие 8 передач вперед. Использование понижающего ряда увеличивает число скоростей вдвое.

Максимальная скорость переднего хода, достигаемая на шинах размерности 12,4L*16, составляет 25 км/ч.

Для движения задним ходом имеется отдельный диапазон, состоящий из 4 скоростей. Подключение демультипликатора расширяет его до 8 передач. Скорость движения задним ходом находится в интервале 1,8-13,3 км/ч.

Между коробкой и двигателем расположено однодисковое сцепление с механическим приводом от педали. В процессе эксплуатации требуется регулировка зазора в приводе выключения, которая выполняется при помощи оправки.

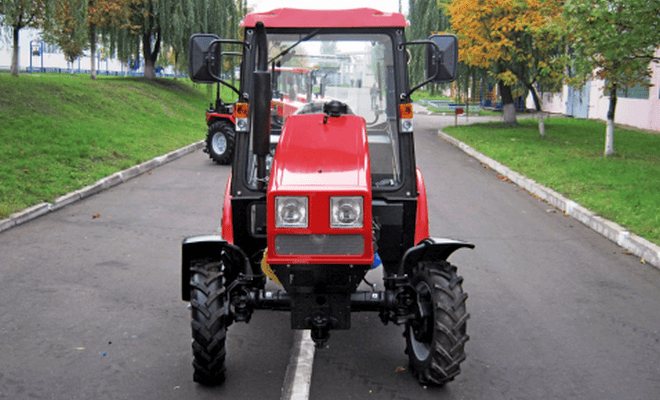

Передний мост

На переднем подрамнике трактора установлен мост портального типа, оборудованный конической передачей с дифференциалом самоблокирующегося типа. Мост имеет подвижную точку установки, допускающую наклоны балки в поперечной плоскости. Угол наклона ограничивается отбойниками, установленными на чулках моста. Привод моста выполняется карданным валом, закрытым металлическим защитным кожухом.

Поворотные кулаки оборудованы карданными шарнирами и редукторами. Колесные диски устанавливаются на ступицы, размещенные на выходных валах редукторов. Размер колес на переднем мосту трактора модификации 320.4 составляет 7,5L*16, на модели 320.5 применяются пневматические шины низкого давления с размером 210/80/R16.

Задний мост

Задний мост машины Беларус МТЗ-320 предназначен для передачи момента от вторичного вала коробки передач на задние скаты. Редуктор и дифференциал моста расположены в картере коробки передач.

Главная передача заднего моста состоит из пары валов, установленных под прямым углом. Для обеспечения бесшумной работы и ресурса шестерен требуется регулировка зазора. Настройка выполняется путем установки прокладок различной толщины под фланцы полуосей. Дифференциал оснащен системой механической блокировки с управлением от рукоятки в кабине. Рукоятка связана с исполнительной муфтой при помощи системы рычагов. Включение блокировки разрешено при выключенном сцеплении и низкой скорости движения.

На полуосях дифференциала установлены бортовые конечные передачи, которые увеличивают крутящий момент и передают его на ведущие колеса. Задний мост комплектуется пневматическими шинами размера 11.2*20.

Тормоза

Трактор оснащается тормозными механизмами дискового типа, расположенными в масляной ванне. Диски установлены на полуосях, связывающих коробку дифференциала и конечные бортовые передачи. Передний мост тормозными механизмами не оснащен.

Для управления используется механический привод от 2 педалей, расположенных в кабине. Схема управления позволяет осуществлять раздельное торможение левым и правым механизмом. На правой педали тормоза имеется тяга, связанная с распределительным краном пневматических тормозов прицепа.

На машине имеется стояночный тормоз, воздействующий на диски основной системы. Возможно использование тормоза в движении при отказе основного привода. При включении ручного тормоза на панели приборов включается контрольный индикатор.

Кабина

Кабина одноместная, оборудована 2 боковыми дверями. Точки крепления оборудованы резиновыми элементами, гасящими вибрации. Имеется вентиляционная установка и отопитель с электрическим вентилятором. Для очистки ветрового стекла установлен очиститель. Сиденье регулируется по весу оператора, по высоте и расстоянию от педального узла.

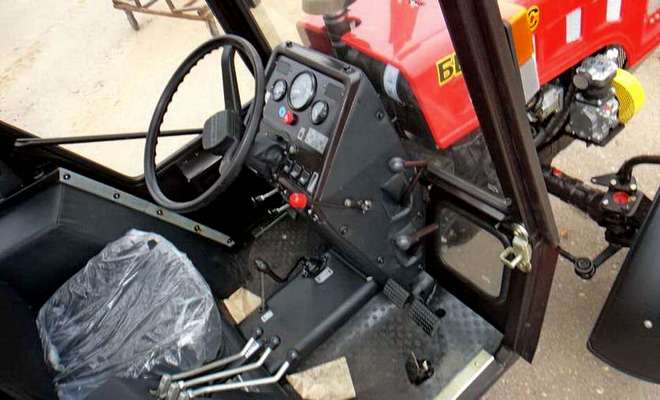

Органы управления сгруппированы в несколько функциональных групп. Педали сцепления и тормозов расположены на удобном для управления в зимней обуви расстоянии. На приборном щитке установлен тахоспидометр, оборудованный счетчиком моточасов.

Рулевое колесо регулируется вместе с колонкой по длине и углу наклона. Настройка длины — плавная, в пределах 80 мм, угла — ступенчатая, от 25° до 40° с шагом 5°.

Вал отбора мощности — ВОМ

Получает вращение от редуктора заднего моста, используется для привода прицепного оборудования в синхронном или зависимом режиме. При использовании зависимого режима вал обеспечивает две частоты вращения — 540 и 1000 об/мин. Синхронный метод работы имеет 3 скорости — 3, 4 и 6,3 оборота вала на каждый метр пути.

Управление частотой вращения выполняется из кабины путем перемещения блока шестерен. Хвостовик ВОМ съемный, переставляется в зависимости от режима работы и установленного оборудования. По специальному заказу возможна установка переднего ВОМ, который выводится под полурамой.

Рулевое управление

Трактор оснащен рулевым управлением гидрообъемного типа, построенным на базе насоса-дозатора. Поворот колес выполняется гидравлическим цилиндром двойного действия. При вращении руля происходит открытие золотникового клапана, чем обеспечивается подача масла в исполнительный цилиндр. Для работы используется запас масла, расположенный в расходном баке навесной гидравлической системы.

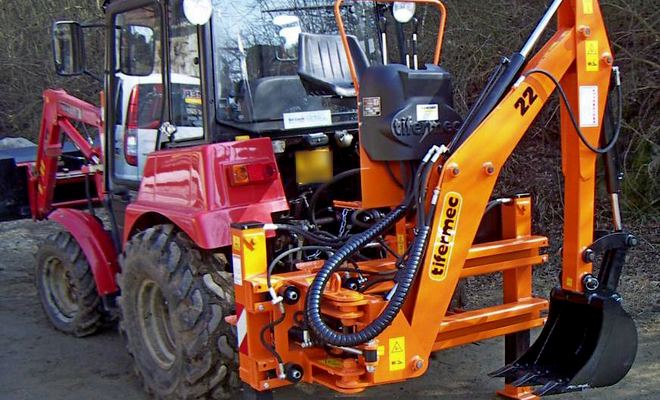

Гидронавесная система — ГНС

Используется для управления навесным или прицепным оборудованием с гидравлическим приводом механизмов. Система включает в себя масляный резервуар, насос, силовые цилиндры и выводы для подключения шлангов внешней гидравлической системы. Управление выполняется рукоятками на гидравлическом распределителе, установленном в кабине.

Гидросистема

Основным компонентом гидросистемы является масляный насос шестеренного типа, установленный на двигателе. Насос создает давление в магистралях и обеспечивает работу рулевого управления, а также агрегатов передней и задней навесок. В системе установлено предохранительное устройство, срабатывающее при повышении давления до 20 МПа.

Ходовая система

Ходовая часть оснащена 4 колесами, размещенными попарно на 2 мостах. Трактор модели 320 оснащен системой регулировки колеи переднего и заднего мостов. Настройка колеи переднего моста выполняется перестановкой и переворотом обода колес.

За счет этого обеспечивается 2 варианта колеи:

• для переднего моста — 1260 и 1410 мм;
• для заднего моста — 1250 и 1400 мм.

Особенности эксплуатации трактора МТЗ 320.4 с разными двигателями

Оба двигателя, устанавливаемые на трактора этой модели, итальянский и белорусский имеют приблизительно одинаковые характеристики. Это трехцилиндровые четырехтактные агрегаты, работающие на дизельном топливе.

Двигатель Lombardini имеет мощность 36 л.с. (26,5 кВт), а MMZ-3LD — 35,3 л.с. (26 кВт). В принципе разница в мощности несущественная. На белорусском моторе чуть больше коэффициент запаса крутящего момента — 20% против 12%.

Несмотря на равные параметры, двигатель ММЗ выигрывает у итальянского аналога в процессе эксплуатации. К преимуществам этой модели можно отнести:

● Меньшее время обкатки — 30 моточасов против 50 у “итальянца”.

● Замена масла и масляного фильтра на минском двигателе может производиться реже — каждые 250 против 200 часов.

● Ремень генератора на модели с двигателем ММЗ имеет ресурс 1000 часов работы, а на тракторе с итальянским мотором всего 600 моточасов.

● Замена жидкости в системе охлаждения Lombardini по регламенту производится после 1200 часов, на ММЗ срок замены 2 года эксплуатации независимо от выработки.

● Топливный фильтр на белорусском двигателе имеет срок службы в пять раз больше (1000 ч), чем на итальянском.

● Двигатель ММЗ требует капитального ремонта после 10000, также как и Lombardini. Но итальянский агрегат нуждается еще и в частичной переборке на рубеже в 5000 моточасов.

● Срок гарантии обеих моделей составляет два года.

● При ремонте двигателя ММЗ используются запчасти отечественного производства, что значительно снижает стоимость работ и сокращает срок поставки необходимых деталей.

В итоге при равных технических и производственных характеристиках трактор МТЗ 320.4 с двигателем MMZ-3LD Белорусского производства более адаптирован к условиям эксплуатации в странах бывшего Советского союза. Хотя модели с итальянским мотором также успешно и долго работают в самых разных сферах хозяйственной деятельности.

Устройство, запчасти и комплектующие.

Двигатель минитрактора МТЗ-320

На тракторах МТЗ-320 установлен четырехтактный трехцилиндровый дизельный двигатель LDW 1503 CHD с предкамерным впрыском топлива.

Дизель МТЗ-320 состоит из блок-картера, головки цилиндров, кривошипно-шатунного механизма, механизма газораспределения, а также описанных ниже систем смазки, питания, подачи воздуха, охлаждения.

Запуск двигателя МТЗ-320 осуществляется электростартером (12 В, 2,2 кВт), подогрев при запуске — с помощью свечей накаливания.

Дизель МТЗ-320 оснащен генератором переменного тока с встроенным полупроводниковым регулятором.

Система смазки двигателя МТЗ-320

Система смазки (рис. 1) дизеля МТЗ-320 комбинированная.

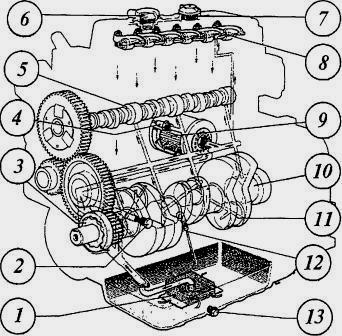

Рис. 1. Система смазки двигателя МТЗ-320

1 — маслоприемник; 2 — предохранительный клапан; 3 — масляный насос; 4 — датчик давления масла в магистрали; 5 — распределительный вал; 6 — сапун; 7 — крышка маслозаливной горловины; 8 — втулка коромысла; 9 — фильтр; 10 — коренные вкладыши; 11 — шатунные вкладыши; 12 — мас-ломерный щуп; 13 — сливная пробка.

Под давлением смазываются коренные 10 и шатунные 11 вкладыши коленчатого вала МТЗ-320, втулки распределительного вала 5 и втулки коромысел 8 механизма газораспределения.

Гильзы, поршни, поршневые пальцы, штанги, толкатели, кулачки распределительного вала МТЗ-320 смазываются разбрызгиванием.

Масляный насос 3 размещен на коленчатом валу.

Давление в системе смазки МТЗ-320 поддерживается предохранительным клапаном 2.

Полнопоточный масляный фильтр 9 обеспечивает качественную очистку масла при своевременной замене.

Минимальное допустимое давление масла в системе смазки дизеля 0,2 МПа (2,0 кгс/см2).

В рабочем режиме двигателя МТЗ-320 при 3000 об/мин и температуре масла 100° С давление должно быть 0,45 МПа (4,5 кгс/см2).

Система питания двигателя трактора МТЗ-320

Система питания дизеля минитрактора МТЗ-320 (схема) показана на рис. 2.

Рис. 2. Система питания дизеля МТЗ-320

1 — подкачивающий насос; 2 — фильтр-отстойник топлива; 3 — топливный бак; 4 — сливной трубопровод; 5 — форсунка; 6 — топливопровод высокого давления; 7 — автономный топливный насос высокого давления; 8 — сливной трубопровод; 9 — подводящий трубопровод; 10 — электромагнитный клапан; 11 -топливный фильтр тонкой очистки.

Подкачивающий насос 1 подает топливо из топливного бака 3 через фильтры 2, 11 и электромагнитный клапан 10 к секциям 7 автономного топливного насоса высокого давления.

Топливный насос МТЗ-320 в соответствии с порядком работы цилиндров подает топливо по топливопроводам 6 высокого давления к форсункам 5, которые распыляют его в цилиндрах дизеля.

Излишки топлива от секций топливного насоса высокого давления , а также от форсунок по трубкам 4, 8 сливаются в топливный бак.

Привод подкачивающего насоса 1, а также автономных топливных насосов 7 высокого давления осуществляется от распредвала двигателя МТЗ-320.

Система очистки воздуха двигателя МТЗ-320 многоступенчатая, комбинированная.

Система очистки воздуха двигателя МТЗ-320 из фильтра грубой очистки, воздухоочистителя с сухим фильтр-патроном и впускного коллектора.

Под действием разряжения, создаваемого работающим дизелем, воздух через фильтр грубой очистки поступает в воздухоочиститель, где подвергается двойной очистке.

В корпусе воздухоочистителя имеется отводной канал с резиновым наконечником для удаления средних и крупных частиц пыли.

Система охлаждения двигателя трактора МТЗ-320

Система охлаждения двигателя МТЗ-320 закрытая с принудительной циркуляцией охлаждающей жидкости(рис. 3).

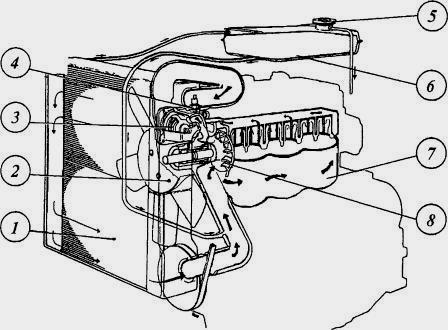

Рис. 3. Система охлаждения дизеля МТЗ-320

1 — радиатор; 2 — вентилятор; 3 — термостат; 4 — датчик сигнализатора; 5 — крышка заливной горловины; 6 — расширительный бачок; 7 — блок цилиндров; 8 — насос охлаждающей жидкости.

Система охлаждения трактора МТЗ-320 включает: насос 8 охлаждающей жидкости, радиатор 1, который закрывается крышкой с паровоздушным клапаном, вентилятор 2, термостат 3, датчик 4 сигнализатора аварийной температуры, расширительный бачок 6, а также соединительные шланги и водяную рубашку дизеля.

В качестве охлаждающей жидкости рекомендуется применять низкозамерзающую жидкость.

Допускается временное применение в качестве охлаждающей жидкости воды.

Дизельный двигатель МТЗ-320

На тракторах МТЗ-320 Беларус установлен четырехтактный трехцилиндровый дизель lombardini LDW 1503 NR с предкамерным впрыском топлива.
Дизель состоит из блок-картера, головки цилиндров, кривошипно-шатунного механизма, механизма газораспределения, а также описанных ниже систем смазки, питания, подачи воздуха, охлаждения.

Запуск дизеля осуществляется электростартером (12 В, 2,2 кВт), средство облегчения пуска – свечи накаливания.

Дизель МТЗ-320 Беларус оснащен генератором переменного тока с встроенным полупроводниковым регулятором. Система смазки (рис. 7) дизеля комбинированная.

Под давлением смазываются коренные 10 и шатунные 11 вкладыши коленвала, втулки распределительного вала 5 и втулки коромысел 8 механизма газораспределения.

Гильзы, поршни, поршневые пальцы, штанги, толкатели, кулачки распределительного вала смазываются разбрызгиванием. Масляный насос 3 размещен на коленчатом валу.

Давление в системе смазки поддерживается предохранительным клапаном 2. Полнопоточный масляный фильтр 9 обеспечивает качественную очистку масла при своевременной замене.

Минимальное допустимое давление масла в системе смазки дизеля 0,2 МПа (2,0 кгс/см2). В рабочем режиме двигателя при 3000 об/мин и температуре масла 100 С давление должно быть 0,45 МПа (4,5 кгс/см2).

Термостат системы охлаждения открывается при нагревании охлаждающей жидкости до температуры 79±1 С.

Для слива охлаждающей жидкости радиатор и блок двигателя снабжены пробками.

Проверка уровня масла в картере двигателя МТЗ-320.4 Беларус

Проверку производите при установленном на горизонтальную площадку минитракторе не ранее, чем через 10 мин после остановки двигателя.

— Выньте масломерный щуп, протрите его и замерьте уровень масла;

— Если уровень масла минимальный, протрите и откройте крышку маслозаливного отверстия и долейте свежее масло;

— Повторно замерьте уровень с помощью щупа. Высота уровня должна быть максимальной (по щупу);

Применение МТЗ 320.4

Из-за малых габаритов, трактор Беларус 320.4 идеально подходит для уборки городских улиц от мусора и снега, сельскохозяйственных и садово-огородных работ,а также для перевозки небольших грузов с помощью прицепов.

Трактор хорошо агрегатируется с полунавесными, навесными и прицепными машинами и орудиями. В сельском и коммунальных хозяйствах МТЗ серии 300 используются для таких работ:

• обработка почвы с помощью плугов и культиваторов;
• посев и уборка урожая с помощью сеялок и прицепных комбайнов;
• может выполнять разнообразные работы на животноводческих фермах;
• выполнение прополок в междурядьях (400мм, 600мм, 700 мм);
• транспортировка не габаритных грузов;
• работы по уборке и очистке территорий.

Трактор Беларус МТЗ-320.4 незаменим там, где применение крупногабаритной техники нецелесообразно или невозможно. Технические особенности Беларуса, а именно увеличенное число передач (16/8), позволяют использовать его в ограниченном пространстве, когда наименьший радиус поворота составляет всего 3 метра, например, для проведения тротуароуборочных работ или уборки дворов.

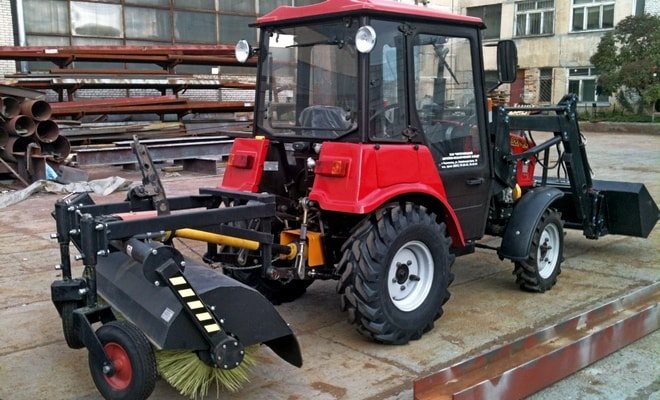

Навесное оборудование

Минский завод предусмотрел возможность применения на тракторах модели 320 большого числа навесного оборудования.

Ниже перечислены несколько разновидностей навески:

• Для выполнения работ, связанных с уборкой снега, возможна установка коммунального отвала с механическим приводом. Помимо расчистки дорог и площадок от снега, отвал может использоваться для уборки строительного мусора или песка.
• Отвал с гидравлическим приводом поворота в две стороны. Отличается от механической модели установкой гидравлики с управлением из кабины.
• Навесной погрузчик с гидравлическим приводом, который управляется от распределительного пульта в кабине оператора. Узлы погрузчика крепятся на штатные монтажные точки полурамы трактора. Технику применяют при уборке мусора или снега, а также при ведении земляных работ.
• Экскаваторная стрела с платформой, комплектуемая ковшом емкостью 280 л. Стрела обеспечивает глубину копания до 1,83 м.
• Для выполнения полевых работ трактор МТЗ-320 может оснащаться прицепными машинами с рабочим тяговым усилием не выше 6,5 кН. Техника используется для пахоты, внесения удобрений, транспортировки урожая и других видов деятельности.

Назначение

Свой технический потенциал трактор в полной мере раскрывает в сельскохозяйственной отрасли и сфере коммунального хозяйства. Компактные размеры и малый вес позволяют ему эффективно осуществлять производственную деятельность на дворовых территориях, тротуарах и небольших площадках. Машина предназначена для проведения следующих видов работ:

• пропашных мероприятий;
• посева зерновых культур и корнеплодов;
• заготовки кормов;
• планировки земляного полотна;
• уборки территорий от мусора и снега;
• перемещения грузов;
• погрузочно-разгрузочных операций.

Для того чтобы иметь общее представление о белорусском тракторе, необходимо просмотреть фото МТЗ 320, размещённое ниже:

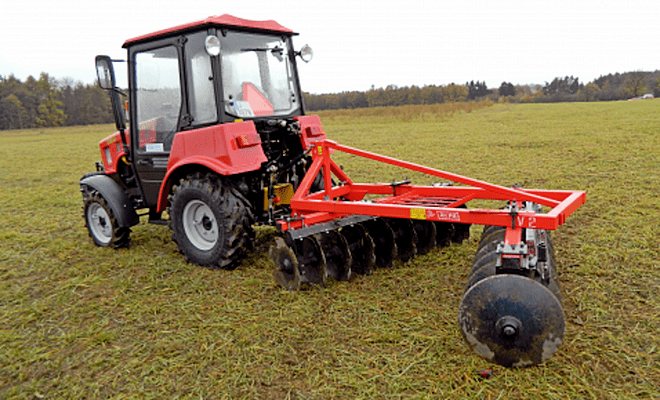

Трактор МТЗ 320

Основные модификации

На основе базовой модели 320.4 производится несколько модификаций, достоинства и особенности комплектации которых следующие:

• 320.5, комплектуется дизелем с улучшенными экологическими параметрами (соответствует норме Stage III), а также 2 топливными баками (на 46 и 48 л);
• 320.Р, оснащенный каркасной открытой кабиной, с брезентовым верхом;
• 320.4М, отличается установкой белорусского дизеля ММЗ-3LD.

На вторичном рынке встречаются модификации 320 и 320.3, которые сняты с производства. По своим данным машины аналогичны версии 320.4.

Технические параметры

Технические характеристики трактора МТЗ 320 имеют следующие значения:

• масса — 1,7 т;
• скорость передвижения — 25,2 км/ч;
• дорожный просвет — 0,28 м;
• объём заправочных емкостей МТЗ 320: топливный бак — 32 л, гидравлический резервуар — 9 л;
• радиус поворота — 3,7 м;
• габариты:длина — 3,13 м, ширина — 1,67 м, высота — 2,25 м.

Технические характеристики мтз 320 4 представлены следующими показателями:

• масса — 1,72 т;
• скорость перемещения — 27,5 км/ч;
• дорожный просвет — 0,32 м;
• радиус поворота — 3,7 м;
• размеры техники: длина — 3,22 м, ширина — 1,55 м, высота —2,15 м.

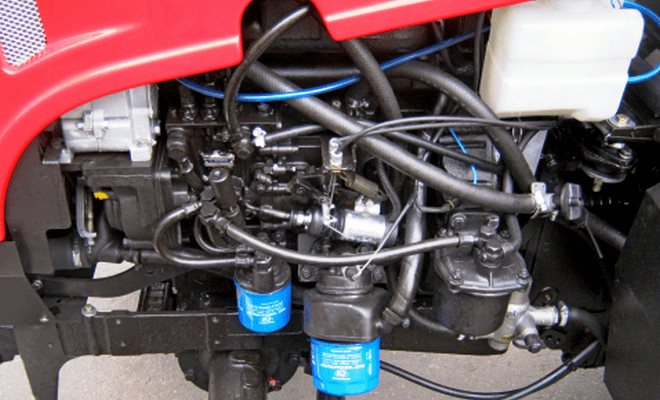

Характеристики двигателя

На тракторе установлен четырёхтактный трёхцилиндровый двигатель LOMBARDINI LDW1603/B3. Он обладает мощностью в 36 лошадиных сил и рабочим объёмом на 1600 кубических сантиметров.Расход горючего составляет 329 г/кВт.ч.

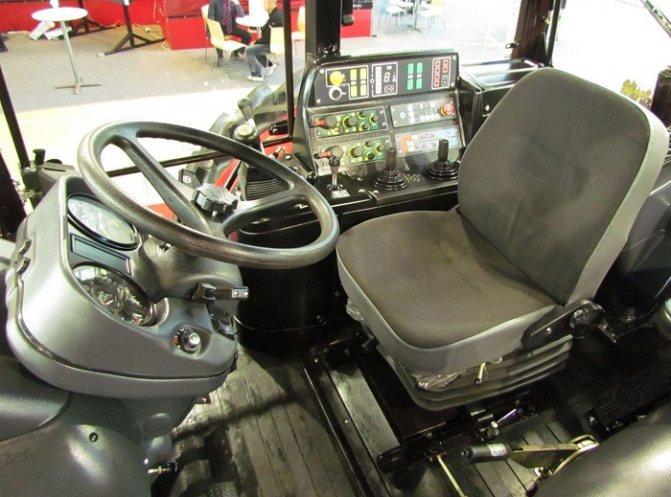

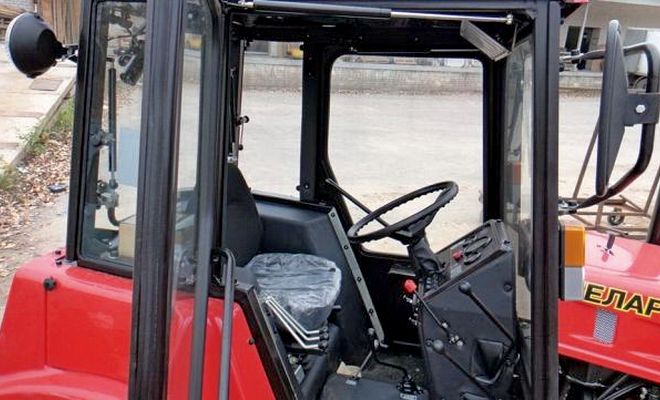

Кабина МТЗ 320

Кабина

Кабина трактора укомплектована удобными элементами управления, регулируемым креслом машиниста, системой кондиционирования и подогрева воздуха. Рабочее место оператора надёжно защищено от воздействия шума и вибрации. На приборной панели размещены основные компоненты, осуществляющие управление навесным оборудованием. За широкий обзор отвечает панорамное остекление кабины.

Надежность

Минитрактор МТЗ-320 рассчитан на довольно долгий срок службы. Это объясняется в первую очередь качеством сборки и всех элементов в целом. Отказы в работе случаются крайне редко. Трактор уверенно работает с тяжелыми грузами и нагрузками и при этом его конструкция не деформируется. Как заявляет производитель, данный минитрактор имеет грузоподъемность в 1100 килограмм, что является довольно большим показателем в для этого класса спецтехники.

Стандартная комплектация МТЗ 320 .4

• Две пары выводов гидросистемы для дополнительных гидро механизмов;
• Поперечина прицепного устройства.
• Механизм фиксации задней навески;
• Рабочие фары спереди и сзади;

Комплектация по заказу

• Буксирное устройство;
• Передний ВОМ;
• Кронштейн с передними грузами;
• Переднее навесное устройство;
• Регулируемое по высоте тягово-сцепное устройство;
• Пневмопривод тормозов прицепа однопроводный в соответствии с ISO и CEE/EEC;
• Дуга безопасности или тент-каркас (Беларус-321 оборудуется только дугой безопасности);
• Шины для работы в междурядьях 210/80R16 и 11.2 — 20

Достоинства и недостатки

Владельцы тракторов семейства 320 отмечают следующие положительные стороны машины:

• малые габариты, которые обеспечивают маневренность;
• система полного привода;
• приводной вал в трансмиссии, позволяющий работать с различным прицепным оборудованием;
• регулируемая колея;
• удачно подобранные передаточные числа коробки позволяют обеспечить высокие тяговые усилия;
• удобный доступ к узлам для обслуживания и ремонта.

Основные нарекания связаны с силовым агрегатом и трансмиссией:

• встречаются сложности с запуском дизеля LDW1503 при низкой температуре;
• дорогие запчасти для импортного двигателя;
• заедания при переключении на вторую передачу;
• ускоренный износ шестерен дифференциала;
• необходимость постоянной проверки состояния сцепления и проведение периодической регулировки зазора.

Подключение гидрораспределителя

На МТЗ 82 (80) узел расположен на передней стенке внутри кабины под приборной панелью управления. Рычаги управления связанны с золотниками через ось и тяги с шарнирными соединениями выведены на правую сторону панели. Конструкция распределителя позволяет, при переносе узла в другое место или установке на другие модели тракторов, модифицировать расположение рычагов, переустанавливая крышку с выходами под рычаги на другую сторону корпуса распределителя. Для удобного подключения к гидросистеме и гидравлическому оборудованию крайние секции узла имеют фронтальные и дублирующие боковые выходы подъёма и опускания. Кроме этого, одновременное подключение к двум выходам золотника позволяет управлять одновременно двумя гидроцилиндрами. В конструктивно удобные отверстия подключают трубопроводы, остальные закрываются заглушками.

Для герметического соединения трубопроводов штуцера уплотняются медными шайбами и резиновыми кольцами — сальниками. Стандартно один золотник распределителя подсоединен к силовому гидроцилиндру задней навески трактора и два золотника используют для гидропривода выносного гидрооборудования.

При нехватке трех секций распределителя для гидропривода и управления оборудованием на трактор устанавливают дополнительный распределитель. Существует два способа подключения: последовательное подключение и параллельное.

В первом случае второй гидрораспределитель запитывают от одной из секций основного распределителя подключая выход подъема к нагнетательному каналу второго распределителя. Выход обратного хода рабочей жидкости, используемого золотника основного узла для запитки доп. распределителя, закрывают заглушкой. Сливную полость второго распределителя, так же соединяют с гидробаком системы. Активируют распределитель, фиксируя подключенный золотник в положении «подъем». Таким образом, получают пять рабочих управляемых потоков для привода гидрооборудования. Недостатком является потеря одной рабочей секции и зависимость производительности работы второго распределителя от технического состояния первого узла.

Параллельное подключение осуществляют, устанавливая на магистраль высокого давления, идущего от насоса, гидравлический трёхходовой кран-тройник. Кран разделяет общий поток рабочей жидкости на два потока для подсоединения двух узлов и позволяет переключать поток масла. При переходе работы с одного распределителя на другой соответственно переключают краном поток масла. Патрубки для слива, идущие от распределителей, соединяют тройником. Если на тракторе используется силовой регулятор, один распределитель подключяют к регулятору. Второй канал управления перепускным клапаном дополнительного распределителя глушат пробкой. Таким образом, система получает шесть рабочих потоков, три из которых работают с силовым регулятором. Недостатком такого подключения является, невозможность одновременной работы секциями на разных распределителях не переключая кран.

В зависимости от размещения гидровлического оборудования дополнительный распределитель размещают на задней стенке кабины или на правой передней стенке, вместо нижнего смотрового обзорного окна. Узел выносится наружу кабины, рычаги выводятся внутрь.

Так же стоить отметить, что данный тип распределителя и его модификации может быть использован в комплектации гидросистем тракторов ЮМЗ -6, ДТ-75, Т-40, Т-150 и их модификаций.

многосекционный распределитель с джостиками

Другие марки и конструкции распределителей подбирают при комплектации дополнительных гидросистем трактора, учитывая вид выполняемых работ, назначение и количество приводных гидроузлов навесного оборудования. Так при использовании гидроприводного оборудования с большим количеством гидроузлов используют многосекционные распределители. В конструктивном исполнении управления золотниками используют рычаги-джостики, позволяющие одновременно управлять двумя золотниками распределителя, что повышает производительность и эргономику рабочего места водителя.

Технические особенности Беларус МТЗ-320.4

Ознакомьтесь также с этими статьями

• Мотокультиватор Нева МК-80
• Удобрение мочевина (карбамид)
• Сеялка СУПН 8
• Кукурузная жатка Орош (OROS)

Трактор оснащен двигателем Lombardini LDW1603/B3 производства Словакии в соответствии с экологическими требованиями Евро 3А, что выгодно отличает данную модель от других. Благодаря этим характеристикам минимизируется выброс вредных веществ в атмосферу, появляется возможность эксплуатации МТЗ 320.4 в закрытых помещениях, сокращается удельный расход топлива до 189 г/Квтч, что в сравнении с другими аналогами составляет до 15% экономии.

Гидросистема трактора с трехзолотниковым гидрораспределителем позволяет трактору работать в агрегате с машинами и орудиями массой до 750 кг и имеет гидровыводы, которые можно использовать для гидростатического привода агрегатируемых машин.

Фото трактора Беларус МТЗ-320.4 с навесным оборудованием

Задний и передний (по заказу) ВОМ обеспечивают механический привод машин (активные полуприцепы, посадочные машины, культиваторы фрезерные, косилки, насосы и др.).

Тягово-сцепные и навесные устройства выполнены в соответствии международным стандартам, что гарантирует агрегатирование с машинами применяемыми в различных странах мира.

Аналоги

Близким аналогом является относящийся к тяговому классу 0,6 т трактор Т-25/30 Владимирец, который выпускается в России. По сравнению с ним белорусская машина имеет большую функциональность и комфортабельное рабочее место оператора. Трактор типа «Владимирец» оснащается дизелем воздушного охлаждения, который склонен к перегреву при длительной работе в жаркое время.

Китайские трактора марки Xingtai имеют близкие габаритные размеры и массу, но уступают семейству машин 320 по надежности и функциональности. Кроме этого, можно упомянуть однотипные китайские машины Foton-404 и Dong Feng DF-404, которые имеют низкую цену и сравнимый набор функций. Качество машин не уступает продукции завода МТЗ.
