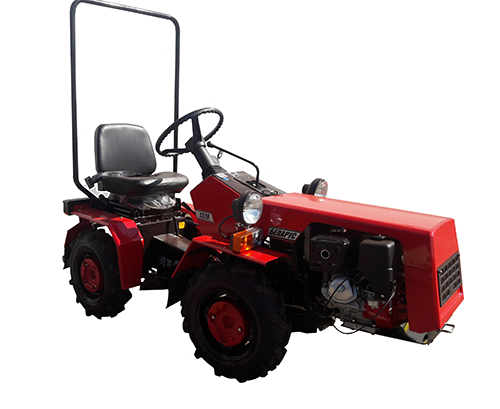

МТЗ 132Н: технические характеристики, устройство, преимущества и недостатки

Характеристики и устройство

МТЗ 132Н относится к маломощным тракторам тягового класса 0.2 т.с. Машина представляет собой остов, состоящий из двух шарнирно-сочленённых частей с полноприводной ходовой частью 4Х4. В отличии от минитрактора МТЗ 152 с управляемыми колёсами поворот МТЗ 132Н осуществляется за счёт работы соединительного шарнира в ломающемся типе рамы, обеспечивая высокий уровень маневренности. Смещение двух частей трактора в шарнире осуществляется от поворота руля с помощью червячного редуктора.

Последние версии трактора оснащены гидрообъёмным рулевым управлением. В зависимости от комплектации и целевого использования ходовая часть машины может оборудоваться тремя видами размеров шин. Для обеспечения безопасности водителя и предупреждения полного опрокидывания — минитрактор оборудован дугой безопасности.

Двигатель

Силовой агрегат – одноцилиндровый, четырёхтактный, бензиновый двигатель воздушного охлаждения HONDA GX390 с ручным и электростартерным пуском.

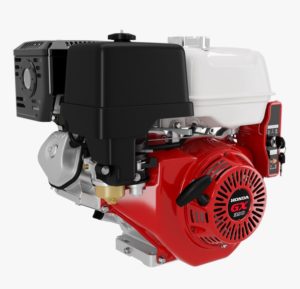

Двигатель HONDA GX390

• Мощность- 8,7 кВт/ 11,8 л.с.
• Рабочий объём – 390 см³
• Номинальная частота вращения – 3600 об/мин
• Номинальный крутящий момент -24 Н.м
• Удельный расход топлива 313 г/ на кВт в час
• Марка топлива — А 92
• Ёмкость топливного бака – 6,5 л

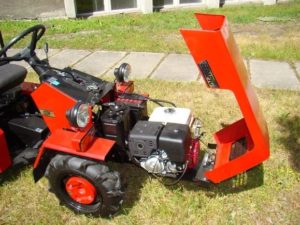

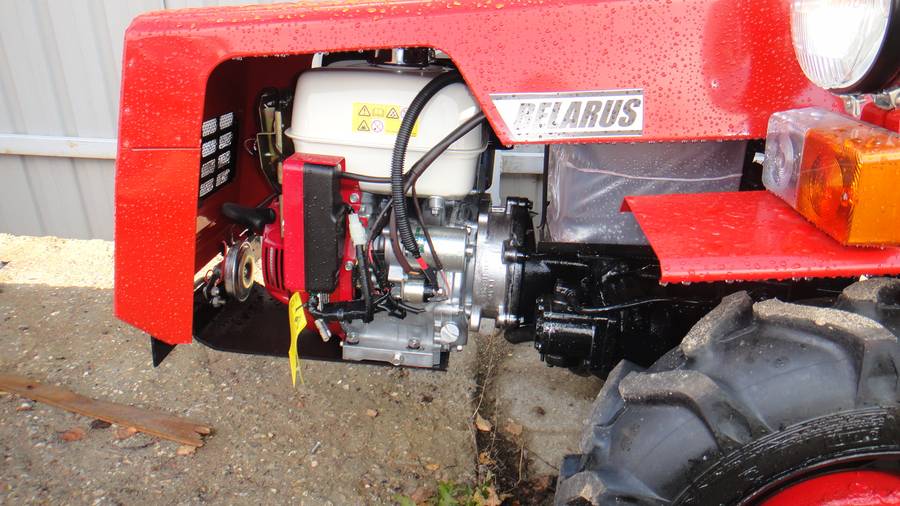

Моторный отсек минитрактора

Ранние версии машины комплектовались китайским двигателем LIFAN1 LF88FD с аналогичными характеристиками.

На конец 2020 года завод выпустил пробную партию модернизированную версию трактора МТЗ 132МТ с дизельным двигателем KOHLER 15LD 440 европейской сборки с рабочим объёмом 440 см³.

Трансмиссия

Передача крутящего момента на трансмиссию осуществляется многодисковой муфтой сцепления, работающей в масле. Коробка передач – механическая, ступенчатая, с 4-мя передачами переднего хода и 3-мя – заднего хода. Скорости движения вперёд формируются в пределах 2,83 – 17,72 км/час, назад 4,03 –12,94 км/час.
Передний ведущий мост с блокирующимся дифференциалом. Блокировкой заднего моста производитель рекомендует пользоваться при скорости движения до 8 км/ч.
Машина оборудована двухскоростным задним валом отбора мощности (500 и 1000 об/мин), позволяющим агрегатировать трактор с широким арсеналом приводного оборудования и устройств.

Габариты и масса трактора

• Длина общая – 2500 мм
• Ширина – 1000 мм
• Высота с дугой безопасности – 2000 мм
• Колея — 600, 700, 840 мм
• Агротехнический просвет- 295 мм
• Наименьший радиус разворота – 2,5 м
• Масса- 532 кг
• Глубина преодолеваемого брода -0,3 м

Размер шин в стандартной комплектации:

• Передние – 6L-12
• Задние —  6L-12

Гидронавесное оборудование

Для присоединения рабочего оборудования трактор оснащён задней трёхточечной навеской. Управление работой гидроцилиндра навески осуществляется односекционным золотниково-клапанным распределителем. Давление в системе обеспечивает шестеренчатый масляный насос НШ6-3-Л.

Технические характеристики

Навесное оборудование

Комплект поставки минитрактора МТЗ 132Н от белорусского производителя включается в себя саму машину, инструкцию по эксплуатации и ПСМ. В последнем документе ставятся отметки о прохождении планового технического осмотра. Если Вы покупаете Беларуса 132Н с рук, то обязательно потребуйте ПСМ у предыдущего владельца.

К сожалению, навесное оборудование в комплект не входит. Но его можно приобрести отдельно.

Фреза ФР-00700-Б

• Минитрактор Беларус МТЗ 132н может работать с этой фрезой на участке с наклоном до 10 °.
• Ширина культивации регулируется от 0,44 до 0,95 м.
• Глубина погружения может быть до 10 см.
• Скорость работы мтз 139Н с фрезой ФР-00700-Б составляет от 2 до 3 км/ч в зависимости от обрабатываемой почвы.

Весит это навесное оборудование 75 кг. Схема сборки фрез представлена в инструкции по эксплуатации.

Плуг ПУ-00.000

Весит он 32 кг. Данный плуг позволяет производить пахоту земли на глубине до 18 см. Ширина захвата лемеха составляет 25 см. Наибольшая скорость работы плуга ПУ-00.000 с минитрактором МТЗ 132Н составляет 5 км/ч.

Плуг универсальный

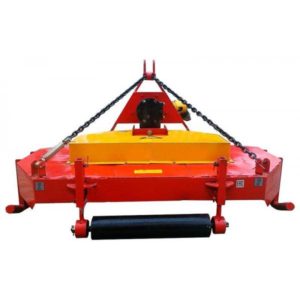

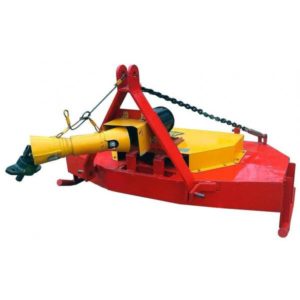

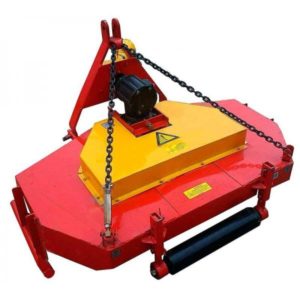

Косилка роторная КТМ-2

Это оборудование применяется для скоса и измельчения сорняков больших размеров и средних кустарников. Применяется как фермерами для заготовки сена или подготовки целинных земель для работы, так и коммунальными предприятиями.

• Вес косилки составляет 100 кг. Захват травы происходит на уровне 45 мм от земли.
• Средняя скорость работы трактора МТЗ 132Н совместно с роторной косилкой составляет 8 км/ч.

Картофелекопалка КФТ2-01 и картофелесажалка

Это устройство подбирает пласт земли на глубине в 15-20 см, затем при помощи грохотов отделяет клубни от почвы, просеивает их и укладывает на поверхности почвы только созревшие корнеплоды.

Ширина захвата картофелекопалки составляет 48 см. Владельцы могут регулировать скорость работы минитрактора МТЗ вместе с этим навесным оборудование от 3 до 6 км/ч.

Картофелесажалка

Картофелекопалка КФТ2-01

Картофелесажалка от белорусского завода не представлена, но ее всегда можно приобрести от других производителей.

Снегоуборщики

В зимнее время года минитракторы Беларус МТЗ 132Н могут помочь в уборке снега при помощи снегоуборщика или отвал-лопаты.

Снегоочиститель СН-1М

Отличаются они способом уборки. Снегоуборщики отбрасывают пласт снега в сторону на расстояние 10-15 м, а отвал-лопаты отбрасываются тут же рядом, просто очищая участок.

Использование трактора

Трактор МТЗ 132Н широко применяется в следующих операциях: вспашка, культивирование, боронование и фрезерование, междурядная обработка пропашных культур, (картофель, свекла и др.) внесение минеральных удобрений, скашивание травы, транспортировка груза, коммунальная уборка территорий от мусора и снега. В стационарном приводном режиме машину можно использовать в комплексе с генераторами, водяными помпами, и другим специальным оборудованием, требующим привода.

МТЗ 132н с коммунальным оборудованием

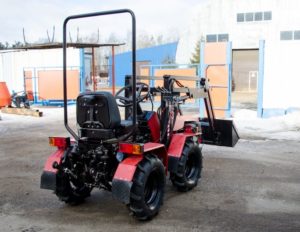

МТЗ 132н с фронтальным погрузчиком

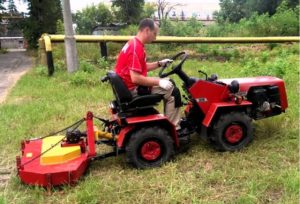

МТЗ 132н с роторной косой

Список оборудования для МТЗ 132Н

• Плуг навесной — ПУ-00.000, ПЗ-245/16-132
• Окучник – ОУ 00, ОР 1-01-132
• Кортофелекопатель – КТФ 00.000-01, КТФ -2.01, КМ-1
• Кортофелесажалка однорядная – РБ, КС-2МТ
• Борона – БТ-1,6
• Разбрасыватель – РМ-02
• Культиватор – КТД 00, КТД-1,3
• Косилка сегментная — КТМ
• Косилка роторная – КТМ2, КРМ-1
• Фреза почвообрабатывающая – ФР 00.700-Б
• Коммунальная щётка – ЩК-1, ЩК-00.010М
• Отвал коммунальный – ОБ12-00, ОН-1
• Снегоуборщик – СН-1М
• Прицеп транспортный одноосный — П05.02 «Беларус», ТМ-500 МТПрицеп самосвал – П03.00.500

Особенности применения

Минитрактор Беларусь 132Н имеет ломающуюся раму. Это придает ему дополнительную маневренность и позволяет развернуться на участке с площадью до 2,5 м.

При подсоединении навесного оборудования обязательно проверьте качество сцепки. Если навеска не до конца закреплена, то может пойти большая вибрация и выйти из строя детали Беларуса.

Устройство

Корпус минитрактора МТЗ 132Н изготовлен из высококачественных материалов, которые гарантируют долгий срок эксплуатации оборудования и защищают детали двигателя от влияния внешних негативных факторов.

Над покрышками установлены защитные крылья, которые оберегут оператора от пыли и грязи во время применения.

Для удобства проведения работ в вечернее время на Беларусе установлены фары.

Инструкция по эксплуатации

Этот документ должен обязательно изучаться новыми владельцами минитракторов МТЗ 132н. В нем приведены фото последовательности сборки, базовые сведения касательно характеристик устройства, схему его обслуживания и нюансов применения.

Обслуживание

Перед каждым выездом на Беларусе 132Н обязательно проверьте уровень моторного масла и топлива (при необходимости долейте, белорусский завод рекомендует 10W-40), убедитесь в отсутствии их утечек и посторонних шумов в работе двигателя, проверьте муфту сцепления и исправность тормозной системы, работу рулевого управления и освещения.
