Мотоблок МТЗ 05: устройство, характеристики, управление

Технические характеристики

Мотоблок выполнен в виде одноосной тяговой установки с возможностью привода используемого в агрегате навесного оборудования.

МТЗ Беларус 05 позволяет выполнять большой спектр работ:

• вспашка легкой почвы;
• окучивание свеклы и картофеля;
• транспортировка грузов;
• боронование;
• кошение травы.

Модель применяется для работы на некрупных участках: сады, огороды, приусадебные и пришкольные территории.

спецтехника способна буксировать полуприцеп значительной массы (до 500 кг). При этом мотоблок подойдет и для выполнения стационарных работ. В этом случае привод осуществляется от вала отбора мощности.

Благодаря изменяемой колее (425, 600 и 700 мм) Беларус 05 может обрабатывать многообразные культуры. Модель имеет весьма оригинальную конструкцию. У мотоблока нет рамы, а остов выполнен из нескольких корпусов трансмиссии.

Беларус 05 работает с большим количеством навесного оснащения, поскольку отдельные категории почвы требуют конкретного орудия. спецтехника агрегатируется с культиватором КР-70, плугом ПЛ-1, полуприцепом ПХ-0,5, косилкой КН-1, окучником КО-2 и бороной БН-50. Для их сочленения с устройством присутствует узел навески.

спецтехника имеет дифференциал с межколесной блокировкой.

МТЗ Беларус 05 долгое время оставался лидером своего сегмента и получил огромное распространение на отечественном рынке. В настоящее время он встречается все реже. На смену ему пришел более продвинутый мотоблок Беларус 09Н. Однако своих потребительских свойств спецтехника не потеряла и сейчас.

Особенности использования мотоблока Беларусь МТЗ-05

Перед началом эксплуатации необходимо провести обкатку двигателя для того, чтобы детали приработались и смазка проникла во все необходимые места. Мотоблок МТЗ-05 необходимо содержать в чистоте и регулярно проводить техническое обслуживание. Смазка мотоблока проводится по таблице, приведенной в инструкции.

Двигатель

В мотоблоке Беларусь МТЗ-05 могут устанавливаться малолитражные двигателя УД-15, УД-25 и их модификации. Моторы подобного типа спроектированы на основе модели МЕМЗ-966 «Запорожца». УД-15 является одноцилиндровым мотором, а УД-25 выпускается с двумя цилиндрами. В зависимости от выпускаемой комплектации двигателя могут иметь различные названия УД-15Г, УД-25Г, УД-25С.

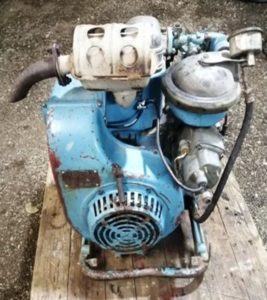

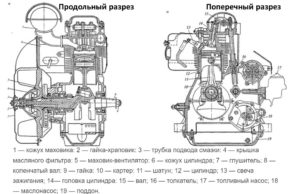

Двигатель УД 15

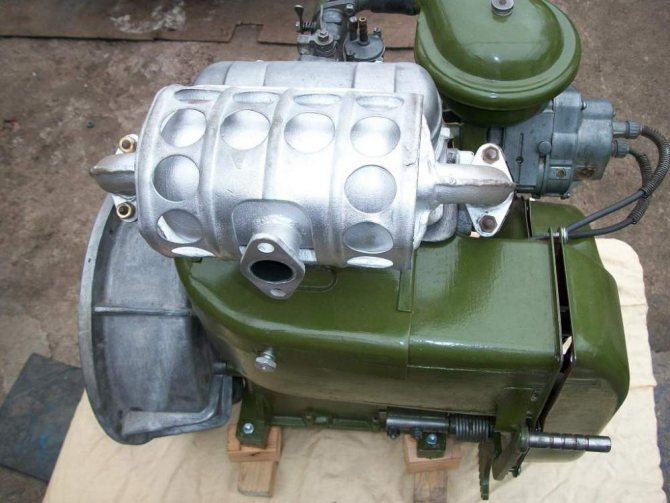

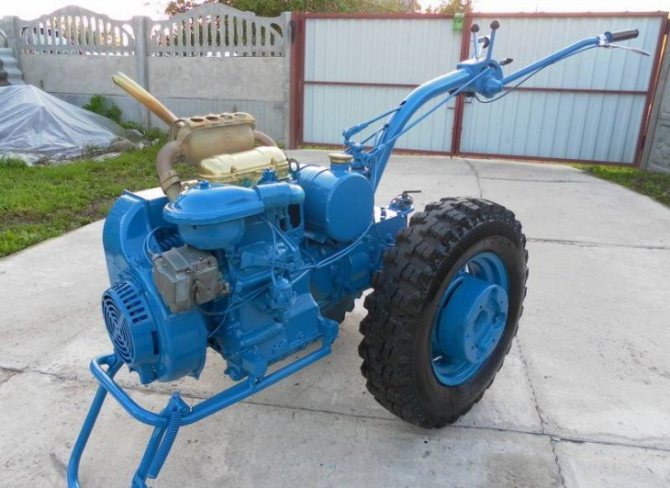

Двигатель УД 25

На мотоблок можно устанавливать японские двигатели Хонда и Лифан, а также китайские Lianlong, которые отлично подходят по техническим характеристикам. Разница характеризуется качеством сборки и количеством моточасов, которые заложены для работы каждого мотора. Особенно выделяют показатели от производителя Хонда.

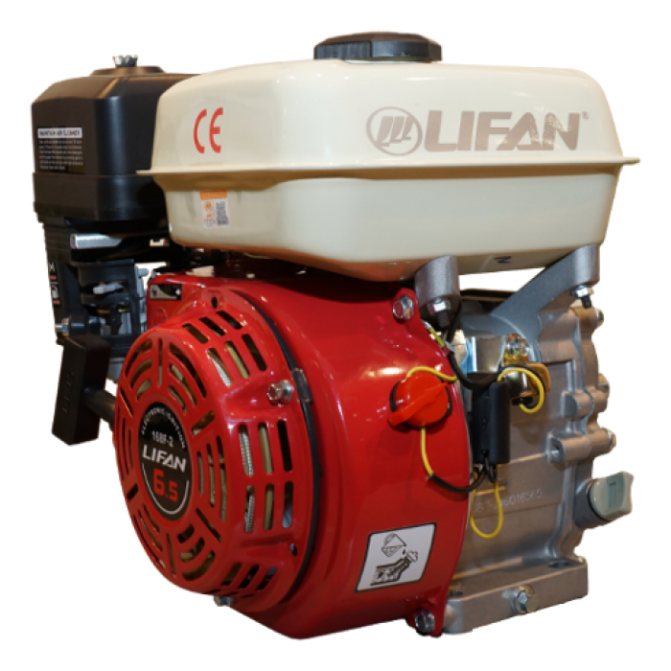

Двигатель Лифан 6,5

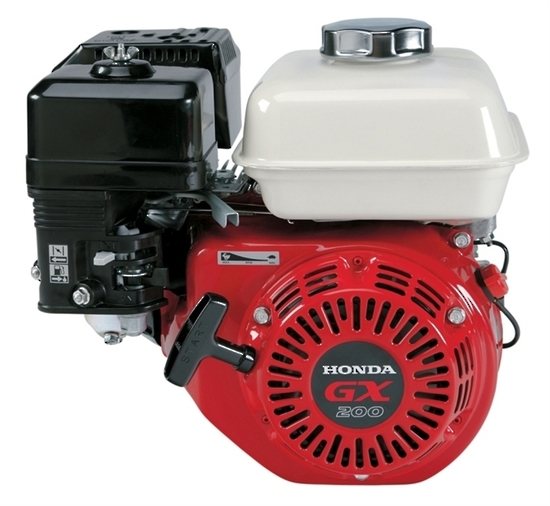

Двигатель Honda GX200

В качестве топлива подходит бензин с любым октановым числом, главное, чтобы он был чистым и без примесей. В качестве смазывающего вещества подойдет сезонное масло SAE 30. В качестве альтернативы можно приобрести 5w30 или 10w30. В зимнее время желательно использовать специальное синтетическое масло марки 0w40.

Регулировка клапанов

Проводит проверку зазора между клапанами также нужно регулярно, так после некоторого периода зазор может увеличиться, а это приводит к неравномерной работе двигателя и возникновению недостаточной мощности. Оптимальным считается зазор от 0,1 до 0,15 мм.

Для того, чтобы выполнить регулировку, необходимо придерживаться следующих действий:

• Разобрать кожух и снять масляную ванну;
• При помощи отвертки ослабляйте гайку, после чего вставляете лезвие и осуществляете поджимание;
• Ориентируясь на лезвие, потихоньку подтягивайте гайку;
• Таким образом, производится регулировка до тех пор, пока не ликвидируется свободное движение клапана. Проверьте плотность;
• Поставить назад масляную ванну и кожух.

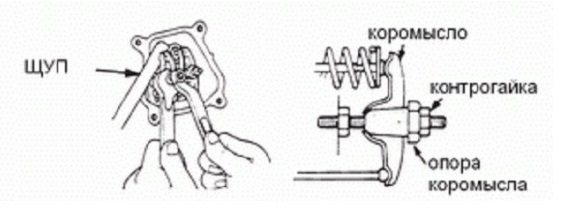

Регулировка зазора в клапанах на мотоблоке МТЗ

Регулировка карбюратора

Если мотоблок не поддерживает набранные обороты, то это свидетельствует о необходимости произведения манипуляций по регулированию. Обычно, регулировку проводят перед работами в начале сезона. После длительного простоя техника нуждается в тщательном обслуживании, а также после того, как агрегат использовался на максимальной мощности продолжительное время. Предварительно прогрейте мотор и приступайте к регулировке карбюратора:

• Полностью вкрутить винты малого и максимального газа, а потом ослабить на полтора оборота.
• Запустить двигатель и оставить на 10 минут.
• Установить рычаг контроля силовой установки на минимальное деление. Следить, чтобы мотор не заглох.
• На холостом ходу отрегулировать работу с помощью винта дроссельной заслонки.
• Проконтролировать затягивание винта, где при чрезмерном усилии смесь обогащается, а при ослаблении увеличивается количество воздуха.

Инструкция по эксплуатации

Эту модель мотоблока легко эксплуатировать, чему способствует простота ее устройства. Руководство по эксплуатации идет в комплекте с агрегатом. Здесь приведены лишь некоторые моменты по правильной подготовке и использованию механизма.

• Перед использованием по назначению обязательно обкатайте агрегат на холостом ходу при минимуме мощности, чтобы улучшить притирание элементов трансмиссии и двигателя.
• Не забывайте периодически проводить смазку всех узлов агрегата, соблюдая рекомендации по смазочным материалам.
• После того как вы запустили мотор, педаль пуска необходимо поднять.
• Перед включением переднего или заднего хода нужно остановить мотоблок, и выключить сцепление. Причем остановку агрегата нельзя производить путем установки реверсного рычага в нефиксированное нейтральное положение. Не соблюдая эти рекомендации, вы рискуете сколами шестеренок и поломкой коробки переключения передач.
• Коробку передач необходимо включать и переключать лишь после уменьшения оборотов двигателя и выключения муфты сцепления. Иначе вы рискуете вылетом шариков и поломкой коробки.
• Если мотоблок движется задним ходом, надежно удерживайте штангу руля, и не совершайте резких поворотов.
• Дополнительное навесное оборудование прикрепляйте аккуратно и надежно, не забывая о плотной установке шкворня.
• Если вам при работе на мотоблоке не нужен вал отбора мощности, не забудьте его отключить.
• Перед использованием мотоблока с прицепом тщательно проверьте исправность тормозной системы навесного механизма.
• При работе мотоблока на слишком тяжелых и увлажненных участках земли колеса с пневматическими шинами лучше поменять на грунтозацепы – диски со специальными пластинами вместо покрышек.

Уход за мотоблоком включает в себя регулярное техническое обслуживание. После 10 часов эксплуатации агрегата:

• проверьте уровень масла в картере мотора и при необходимости долейте с помощью заправочной воронки;
• запустите мотор и проверьте давление масла – необходимо убедиться в отсутствии протекания топлива, необычных шумовых эффектов;
• проверьте работу муфты сцепления, и если нужно, подрегулируйте.

После 100 часов эксплуатации мотоблока необходим более тщательный техосмотр.

• В первую очередь вымойте агрегат.
• Затем проведите все вышеперечисленные процедуры (которые рекомендованы после 10 ч. работы).
• Протестируйте исправность и надежность всех узлов механизма и креплений. В случае обнаружения неисправностей устраните их, ослабленные крепления подтяните.
• Проверьте межклапанные промежутки, а при изменении величины зазоров подрегулируйте. Это делается так: снимите кожух с маховика, подготовьте тонкое лезвие толщиной 0,1-0,2 мм – это нормальная величина межклапанных промежутков, гайку чуть открутите, потом подложите подготовленное лезвие и слегка прикрутите гайку. Затем необходимо прокрутить маховик. Клапан должен двигаться легко, но без зазоров. Если возникнет необходимость, лучше провести повторную регулировку.
• Очистите электроды свечей и контакты магнето от нагара, помойте их бензином и проверьте зазор.
• Смажьте узлы, нуждающиеся в смазке.
• Промойте регулятор и смажьте его детали.
• Промойте бак топлива, отстойник и фильтры, в том числе и воздушный.
• Проверьте давление в шинах и при необходимости подкачайте.

После 200 часов работы проведите все процедуры, необходимые после 100-часовой эксплуатации, а также проверьте мотор и проведите его техобслуживание. При смене сезона не забывайте менять сорта смазки на соответствующие сезону.

Во время эксплуатации возможно возникновение различных проблем и поломок. Многие из них можно предупредить, если соблюдать инструкцию производителя по использованию агрегата.

Иногда возникают проблемы с зажиганием. В этом случае необходимо его отрегулировать.

Если мотор не запускается, проверьте состояние системы зажигания (протестируйте контакт электродов свечей с магнето), есть ли бензин в баке, как идет поступление топлива в карбюратор и как работает его заслонка.

Понижение мощности может иметь следующие причины:

• загрязнение вентиляционного фильтра;
• низкокачественное топливо;
• засорение выхлопной системы;
• уменьшение компрессии в цилиндровом блоке.

Причиной появления трех первых проблем является нерегулярные осмотр и профилактические процедуры, а вот с четвертой все не так просто – она показывает, что цилиндр двигателя изношен и требует ремонта, возможно, даже с полной заменой мотора.

Замена двигателя либо КПП на неродные типы проводится с использованием переходной плиты.

Регулировку сцепления проводят при помощи регулировочного винта. При пробуксовке сцепления винт выворачивают, в противном случае (если сцепление «ведет») винт нужно ввернуть.

Но также следует заметить, что мотоблок до и после использования нужно держать в сухом и закрытом помещении.

Можно модернизировать данный мотоблок, установив электрический генератор, фары, электростартер.

Функциональные возможности и особенности

При агрегатировании с соответствующими навесными устройствами мощность и тяговые характеристики машины позволяют выполнять ряд сельскохозяйственных и общехозяйственных работ такие как:

• вспашка однокорпусным плугом
• сплошное культивирование, в том и числе и активной фрезой
• посадка клубней
• прополка междурядий и окучивание всходов пропашных культур
• скашивание травы
• выкапывание клубней и корнеплодов
• уборка снега или мелкого мусора
• транспортные работы при использовании грузового адаптера
• привод стационарных компрессоров, генераторов, водяных помп, молотилок, измельчителей и другого оборудования

Пахота мотоблоком МТЗ 05

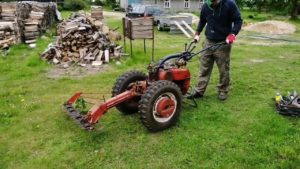

Мотоблок с сегментной косой

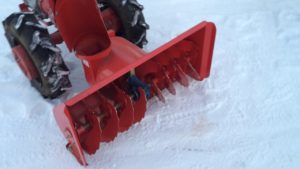

Мотоблок МТЗ 05 с снегоуборщиком

Особенностью мотоблока является сбалансированная конструкция, которая, не смотря на довольно приличную массу (135 кг) позволяет без усилий осуществлять манёвры машине при использовании в агрегате с навесным оборудованием, где вес в большей степени помогает оператору чем препятствует управлению. Кроме этого масса машины вместе с грузами на ступицах обеспечивает хорошее сцепление ходовым ведущим колёсам, что особенно важно при выполнении почвообрабатывающих операций.

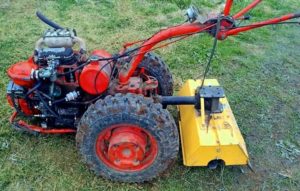

Мотоблок с роторной фрезой

Дополнительное расширение функциональности МТЗ-05 достигается при использовании адаптера, позволяющего преобразовать мотоблок в четырёхколёсную базу с передними ведущими или задними приводными колёсами.

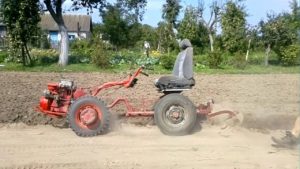

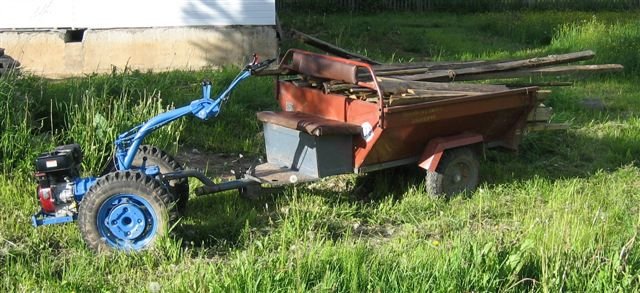

Мотоблок Беларус МТЗ 05 с адаптером

Так адаптер в виде одноосной тележки с сидением позволяет преобразовать мотоблок в полноценный минитрактор. Передняя часть адаптера шарнирно соединяется с прицепным устройством мотоблока, образуя, таким образом, ломающуюся раму образованного из двух частей минитрактора. Задняя часть адаптера оборудуется прицепным или навесным устройством для соединения с прицепами или навесными орудиями. Также для выполнения транспортных работ адаптер может быть выполнен в виде одноосного прицепа с местом для водителя.

Назначение мотоблока «МТЗ-05» в хозяйстве и его отличительные особенности

Изначально мотоблок «МТЗ-05» предназначался для обработки почвы на тех небольших участках, где затруднительно или невозможно использовать трактора. А именно, на приусадебных участках и придомовых территориях, в теплицах и пришкольных опытных хозяйствах, в парках, в садах и на огородах. Он легко справляется с такими задачами, как вспашка почв небольшой плотности, боронование, культивация, междурядная обработка различных овощных культур (окучивание, рыхление, прополка). Кроме того, для выкапывания корнеплодов, для кошения травы, транспортировки грузов весом до пятисот килограммов, и для стационарных работ с валом отбора мощности.

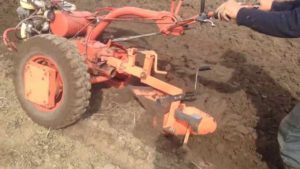

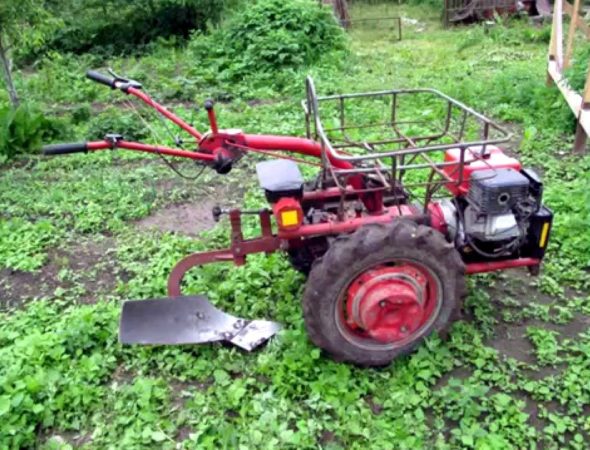

Мотоблок «МТЗ-05» с плугом.

Со всеми этими задачами сельхозмашина достойно справляется. Благодаря особенностям своей конструкции, мотоблок может применяться на самых разных полях, со всевозможными сельскохозяйственными культурами. Его сильная сторона в том, что ширина колеи мотоблока может изменяться (варианты: 425, 600 и 700 мм), в соответствии с шириной рядков на каждом конкретном поле или огороде. Это возможно благодаря оригинальной конструкции: у «МТЗ-05» отсутствует рама, его корпус собирается из нескольких составных частей трансмиссии. В результате, на мотоблоке можно обрабатывать разнообразные сельскохозяйственные культуры, не нанося вреда этим растениям.

Двухколёсное шасси оснащено реверсивной рулевой штангой, которая способна поворачиваться в самых широких пределах. Таким образом, что оператор мотоблока при работе может идти не обязательно вслед за ним, а около него, например, сбоку. Разумеется, это намного облегчает труд. Так же, как и простая, удобная в использовании откидная подставка (подножка) спереди под двигателем. Другая отличительная особенность мотоблока «МТЗ-05» – его более тяжёлая, по сравнению с современными мотоблоками, общая масса: 135 килограммов без учёта навесного оборудования. Массивный мотоблок работает более стабильно, не зарываясь периодически в землю.

Обзор модельного ряда МТЗ

Мотоблок Беларус МТЗ 05

Эта модель начала выпускаться самой первой в 1978 году и до 1992 года держала лидирующие позиции на рынке. Основное предназначение – это подготовка почвы для проведения сельскохозяйственных работ. Благодаря возможность использовать широкий ассортимент навесного оборудования, мотоблок может использоваться для покоса травы, сбора урожая корнеплодов, междурядной обработки и прочего.

Стандартная комплектация МТЗ 05 имеет мощность 5 л.с., которую со временем увеличили до 8 л.с. Это позволяет агрегату работать на небольших площадях эффективно справляясь с поставленными задачами. Небольшие габариты, составляющие 180х85х1070 см при весе 135 кг, позволяют компактно хранить мотоблок и работать без особых трудностей. Обработка междурядий производится без повреждений высаженных культур. Достоинством агрегата является величина дорожного просвета, которая равна 30 см, что дает возможность успешно преодолевать все неровности почвы.

Механическая КПП МТЗ 05 имеет 4 скорости для движения вперед и 2 для заднего хода. Мотоблок может разгоняться вперед до 9,6 км/ч и до 2,1 км/ч при движении назад. Угол поворота рулевого управления составляет 15 градусов. Это дает возможность легко маневрировать при огибании препятствий. Достоинством модели является возможность регулирования штанги руля по высоте, позволяя человеку любого роста настроить руль под себя.

Мотоблок МТЗ-05

Мотоблок Беларус МТЗ 06

Является улучшенной и модернизированной моделью по сравнению со своим предшественником МТЗ 05. При том же весе в 135 кг, агрегат обладает улучшенными техническими характеристиками. Например, погружение навесного оборудования осуществляется на глубину до 30 см при ширине рабочей области до 1 м. Этого достаточно, чтобы качественно перемешать верхний слой с нижним или с рассыпанными удобрениями.

Мотор устанавливается на эти модели Weima 177F с мощностью 9 л.с. Отзывы владельцев подтверждают, что двигатель оказался удачным и работоспособным.

Мотоблок МТЗ-06

Мотоблок Беларус МТЗ 09

Самый удачный из всего модельного рада агрегат, который в 1992 году сменил выпуск МТЗ 05. Многочисленные владельцы подтверждают, что благодаря отличному сочетанию технических характеристик и эксплуатационных свойств, модель является наиболее подходящей для осуществления широкого ряда сельхоз работ.

Значительно увеличен вес до 179 кг. Лишние 30 кг по сравнению с предшественниками придали мотоблоку устойчивости и возможность эффективно выполнять работы на участке. Причем эта модель может справиться с гораздо большим по площади участком, чем МТЗ-05. Рекомендуемая площадь участка от 1 до 4 га.

Стандартная комплектация разделяется на две модификации, которые отличаются двигателями: одноклапанный УД-15 и двуклапанный УД-25. Но с течением времени, на мотоблок стали устанавливать японские моторы Хонда, которые в совокупности с простой сборкой мотоблока удивили всех своей надежностью и позволяли без поломок работать продолжительное время. Для удешевления конструкции, на модели устанавливают китайские двигателя Лифан. Мощность таких агрегатов отличается от наличия установленного мотора, но колеблется в пределах от 9 до 13 л.с.

С подобной мощностью мотоблоку несложно перевозить грузы до 650 кг. Он отлично справится с транспортировкой не только стога сена, но и заготовок срубленных деревьев. Мотоблок может развивать скорость до 12 км/ч.

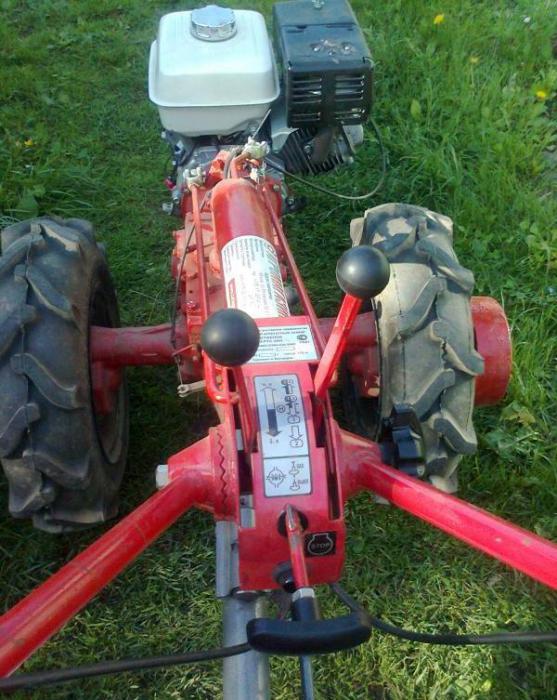

Мотоблок Беларус МТЗ 12

Модель также относится к классу тяжеловесов, так как имеет вес 148 кг. При таком весе мотоблок с легкостью справляется с навесным оборудованием до 30 кг и может перевозить грузы до 650 кг. Как понятно из названия, мощность четырехтактного двигателя составляет 12 л.с. позволяя развивать скорость до 9,6 км/ч.

Мотоблок МТЗ-12

Габариты практически совпадают с МТЗ 09, составляя 188х85х101 см. Достоинством модели является возможность изменять длину колеи от 450 до 700 мм.

Устройство и принцип работы мотоблока «МТЗ-05»

Основные узлы, из которых устроен классический минский мотоблок, следующие: двигатель; ходовая часть; трансмиссия и органы управления; система агрегатирования с прицепным оборудованием. Двигатель закреплён в связке с корпусом муфты сцепления. Непосредственно за мотором располагается механизм силовой передачи, который включает муфту сцепления; коробка передач, главная передача, шестерёнчатый дифференциал с принудительной блокировкой, конечные передачи и ВОМ – вал отбора мощности.

Колеса устанавливаются на фланцах конечных передач и снабжаются пневматическими шинами низкого давления (размер шин 5,90-13С, или 6L-12 по новой классификации). Колея мотоблока является переменной и изменяется вместе с перестановкой колёс. Пятилитровый топливный бак расположен впереди сверху, около крепления к корпусу рулевой колонки.

Принцип работы мотоблока «МТЗ-05» состоит в следующем: двигатель передаёт энергию вращения через трансмиссию и сцепление на распределительный вал, который приводит в действие насадки навесного оборудования (плуги-фрезы, окучники, картофелекопалки, бороны, разрыхлители, косилки и т.п.)

Как сделать минитрактор из мотоблока МТЗ 05

Поскольку сейчас данный агрегат уже не выпускается, то многие пробуют его переоборудовать в минитрактор. Данная конструкция позволит увеличить функциональность агрегата и сделает его более удобным для владельца. Сейчас на рынке или во многих интернет магазинах можно встретить полноценные комплекты всех деталей для переделки мотоблока. В этом же комплекте сразу есть и поэтапная инструкция, которая поможет в работе. Все что вам понадобится это электросварка, гаечные ключи и слесарный инструмент. Так что если вы обладаете техническими знаниями и умениями вы легко сможете сделать такую доработку своего мотоблока в минитарктор.

Если вы решились переделать МТЗ-05 сами, тогда с первой проблемой, с которой вы столкнетесь, это то, что центр тяжести такого агрегата смещен в переднюю часть. Как от этого избавиться:

• Переводим агрегат в рабочий режим с косилкой.
• Демонтируем переднюю часть.
• На место переда устанавливаем рулевое управление с колесом.
• Крепим регулировучную тягу в нише нулевой.
• Привариваем крепление для сидения водителя.
• Привариваем для аккумулятора и гидрораспределителя отдельную площадку.
• Сзади устанавливаем раму для гидравлической системы.
• Монтируем тормоз на переднее колесо.

Что касается запчастей к мотоблоку МТЗ, то постает вопрос: от чего подходят запчасти для такой конструкции? Здесь в принципе все просто, сидение подойдет от любого автомобиля, или из кузова трактора и прочее. Колеса вполне подойдут от мотоцикла, также могут подходить и автомобильные колеса, к примеру.

С помощью такой незамысловатой конструкции мы получим полноценный трехколесный минитрактор.
Также в качестве модернизации может выступать переделка Беларуса в снегоуборщика, или оснащение его адаптером. Такие конструкции можно изготовить своими руками, в интернете есть множество схем как это сделать.

Помните, что для того, чтобы мотоблок вам прослужил долгие годы стоит придерживаться всех условий инструкции по эксплуатации. В первую очередь нужно регулярно делать диагностику агрегата, хотя бы раз в неделю. Разбирать оборудование и смотреть нормально ли функционируют все детали, производить постоянную замену масла. Если вы обнаружите какие-либо неполадки, тогда стоит обратиться к руководству по ремонту. Там вы найдете подробное описание и как двигатель заменить, и сделать разборку муфты, и что нужно для регулировки сцепления, как очистить свечи и прочее. Если вы сомневаетесь, что сможете привести в работу агрегат, тогда просто отвезите его в сервисный центр.

Мотоблок Беларус 05 является первым мотоблоком Минского тракторного завода. Производство техники стартовало в 1978-ом году и продолжалось до 1992-го года. Беларус 05 представляет собой двухколесное шасси с реверсивной рулевой штангой, одноцилиндровым мотором и силовой передачей. Техника имеет колесную компоновку и относится к 0,1-му тяговому классу. Мотоблок позиционируется исключительно как сельскохозяйственная машина.

МТЗ Беларус 05 имеет богатую историю. В 1978-ом году Минский тракторный завод начал выпуск различной мини-техники. Первые модели позиционировались в качестве замены классических минитракторов. Они строились на базе одноосного шасси. В некоторых случаях мотоблок сочленяли с тележкой, делая из него полноценное транспортное средство.

МТЗ Беларус 05 позволяет выполнять большой спектр работ:

• вспашка легкой почвы;
• окучивание свеклы и картофеля;
• перевозка грузов;
• боронование;
• кошение травы.

Модель используется для работы на небольших участках: сады, огороды, приусадебные и пришкольные территории.

Техника способна буксировать полуприцеп значительной массы (до 500 кг). При этом мотоблок подойдет и для выполнения стационарных работ. В этом случае привод осуществляется от вала отбора мощности.

Благодаря изменяемой колее (425, 600 и 700 мм) Беларус 05 может обрабатывать различные культуры. Модель имеет весьма оригинальную конструкцию. У мотоблока нет рамы, а остов выполнен из нескольких корпусов трансмиссии.

Беларус 05 работает с большим количеством навесного оборудования, поскольку отдельные категории почвы требуют конкретного орудия. Техника агрегатируется с культиватором КР-70, плугом ПЛ-1, полуприцепом ПХ-0,5, косилкой КН-1, окучником КО-2 и бороной БН-50. Для их сочленения с устройством присутствует узел навески.

Техника имеет дифференциал с межколесной блокировкой.

МТЗ Беларус 05 долгое время оставался лидером своего сегмента и получил огромное распространение на отечественном рынке. В настоящее время он встречается все реже. На смену ему пришел более продвинутый мотоблок Беларус 09Н. Однако своих потребительских свойств техника не потеряла и сейчас.

Достоинства и недостатки

К достоинствам данной модели можно отнести:

• простоту использования;
• надежность конструкции;
• распространенность и доступность запчастей;
• сравнительную легкость ремонта, в том числе замены мотора на дизельный.

К минусам же относится то, что:

• эта модель считается устаревшей – выпуск ее начался около 50 лет назад;
• неудачное расположение регулятора газа;
• необходимость добавочного баланса для уверенного удержания в руках и управления агрегатом;
• многие пользователи жалуются на нечеткое переключение передач и значительные усилия, требующиеся для выключения блокировки дифференциала.

Подробно о двигателях серии УД

УД-15 и УД-25 проектировались на базе моторов от «Запорожцев», модель называлась МЕМЗ-966. Эти агрегаты использовали военные в качестве электростанций. Они мощные, надежные, выносливые. Однако есть и недостаток — повышенный расход топлива. Естественно, они порой требовали немалого внимания к себе. Сегодня мотоблоки МТЗ оснащаются современными японскими и китайскими моторами.

Благодаря такой модернизации эти помощники на земле зажили второй жизнью. Почитайте про мотоблок МТЗ отзывы. Люди говорят, что данная техника является одной из самых надежных на сегодняшний день. При этом владельцы отмечают высокую ремонтопригодность. Еще можно сказать, что на мотоблоки МТЗ запчасти можно найти в любом городе по очень низкой цене.

Среди достоинств импортных двигателей — быстрый запуск, низкий расход. А все претензии теперь предъявляются лишь по работе КПП. Здесь есть определенные сложности с включением необходимых передач. Однако это проблема не только этой техники, но всех российских или украинских машин. Ведь коробки не имеют синхронизаторов.

Устройство

Мотоблок представляет собой одноосную тележку с размещённым на ней корпусом трансмиссии и установленным одноцилиндровым бензиновым двигателем, соединённым через корпус многодисковой фрикционной муфты сцепления.

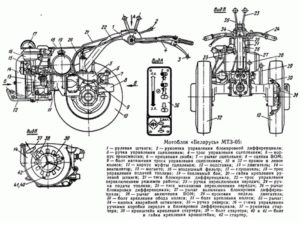

Общее устройство МТЗ-05

Двигатель

Бензиновый четырёхтактный одноцилиндровый силовой агрегат УД-15 производился «Ульяновским моторным заводом». Двигатель является модификацией мотора УД-1, выпускаемый с 1959 года в составе. Данные силовые агрегаты широко использовались в составе станционарных помп и генераторов, мотокосилок и другой мототехники. Проектной технической основой для создания УД-15 является двигатель МЕМЗ 966 автомобиля «Запорожец».

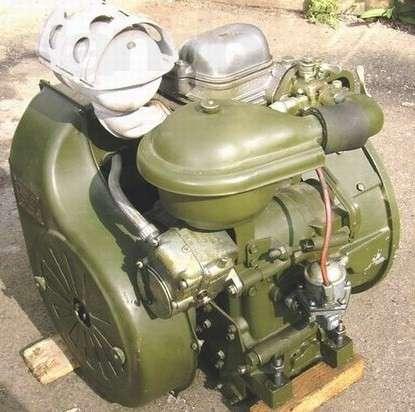

Двигатель МТЗ 05 УД-15

Технические особенности УД-15

Смазка двигателя осуществляется комбинированно – под давлением и разбрызгиванием. Рабочим давлением масла в пределах 1.5-5 кг/см²., создаваемым шестерёнчатым насосом, смазываются шатунный подшипник, толкатели клапанов, подшипники распределительного вала. Очистка масла в двигателе осуществляется встроенной неполнопоточной центрифугой, корпус которой выполнен заодно целое с маховиком-вентилятором. Объём заправки масла в 1.5 л.

Охлаждение осуществляется принудительно воздухом с помощью вентиляторной турбины установленной на маховике двигателя. Регулирование охлаждения обеспечивается жалюзями кожуха вентилятора.

Зажигание обеспечивается одноискровым магнето М-137
Угол опережение зажигания 33°±1°
Топливное смесеобразование обеспечивается Карбюратор К-16
Частота оборотов регулируются центробежным регулятором в автоматическом режиме
Подача топлива обеспечивается бензонасосом диафрагменного типа
Емкость для масла в воздухофильтре инерционно-масляного типа 0.074 литра

Кривошипно-шатунный механизм и поршневая

Механизм силового агрегата размещается в тунельном литом алюминиевом картере, вместе с шестернями газораспределения. Блок двигателя не имеет традиционной передней крышки.

Коленчатый вал опирается на двух подшипниках качения. Передний подшипник установлен в опору, размещённой в расточке в блоке, задний запрессовывается непосредственно в картер. Уплотнение коленчатого вала в опоре и картере организовано манжетами.

На передний конец коленчатого вала устанавливается: шарикоподшипник, подшипник смазочный, распределительная шестерня, деталь запуска и маховик-вентилятор. Задний конец коленчатого вала, установленный на подшипнике качения, имеет конусный край, предназначенный для установки муфты сцепления.

Шатун выполнен в виде двутавровой штамповки. Верхняя головка шатуна, под палец, оборудована тонкостенной бронзовой втулкой. Нижняя разъёмная головка шатуна оборудуется биметаллическими вкладышами скольжения, удерживаемые от смещения штампованными замками.

Алюминиевый поршень оборудован двумя компрессионными кольцами и одним маслосъёмным. Стальной пустотелый палец плотно устанавливается в поршне и скользяще во втулке верхней головки шатуна. По размеру пальцы подразделяются на четыре вида, различие которых метятся краской (чёрной, зелёной, жёлтой, красной). При сборке цвет отметки пальца должен совпадать с цветом метки на бобышке поршня.

Цилиндр отлит из чугуна, как и поршень имеет три размерные группы с обозначением А, Б и В. Метки выбиты на верхнем ребре цилиндра и днище поршня. При сборке метки деталей должны соответствовать одной размерной группе.

Масляный насос установлен в расточке передней стенке картера, в приливе правой стенки редукционный клапан. Слева к картеру крепится ось пусковой педали. В проушину на правой стороне картера, спереди устанавливается магнето, сзади размещается регулятор.

Газораспределительный механизм

УД-15 имеет верхнее размещение клапанов

Пустотелый распределительный кулачковый вал вращается на оси установленной в картере. Вместе с кулачками привода клапанных толкателей вал оборудован дополнительным кулачком для привода бензонасоса. Вал оборудован подшипниками скольжения из бронзовой полосы. Шестерня газораспределения посажена на вал и зафиксирована тремя заклёпками.

Толкатели с плоской тарелкой грибовидные имеют сверления для подвода масла к штанге. Втулки толкателей имеют на наружной поверхности метку, которая при сборке должна быть обращена в противоположную сторону цилиндра. Отверстия в толкателях служат для подвода и отвода смазки. В пустотелые штанги с торцов запрессованы наконечники со сквозными отверстиями для подачи смазки в клапанную коробку.

Клапана отличаются размером тарелки материалом изготовления, где выпускной клапан с большей тарелкой и изготовлен из легированной стали. Коромысла также выполнены из легированного материала.

В составе цилиндра установлены левое и правое коромысло, которые различаются наклоном плоскости коромысла к его оси. Бобышка короткого плеча оборудована винтом для регулировки теплового зазора в пределах 0.15 мм. Конец длинного плеча, контактируемого с торцами клапанов, имеют закалку обеспечивающую повышенную износостойкость.

Головка цилиндра выполнена из алюминиевого сплава с запрессованными седлами и втулками клапанов. Деталь крепится к цилиндру шпильками, проходящими через его рёбра. С верху клапанная коробка закрывается крышкой.

Трансмиссия

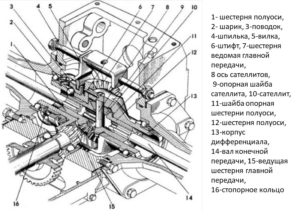

Основной механизм, включая КПП и ведущий мост размещён в едином литом корпусе. Муфта сцепления находится в отдельном корпусе, который с одной стороны соединён с картером двигателя, другой стороной с корпусом трансмиссии.

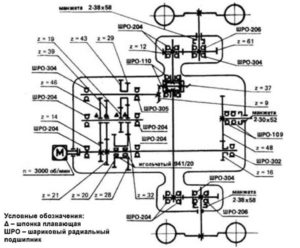

Кинематическая схема трансмиссии мотоблока МТЗ 05

Сцепление выполнено в виде многодисковой фрикционной муфты, работающей в масле, выжим которой осуществляется ручным трассовым приводом.

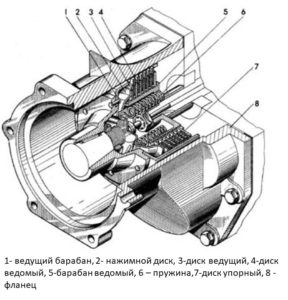

Устройство сцепления мотоблока

КПП

Механическая коробка передач выполнена в виде редуктора с прямозубыми шестернями постоянного зацепления. Конструктивно выбор передаточных чисел передачи осуществляется с помощью скользящего штока, установленного в полом валу КПП со свободно вращающимися шестернями, где шток занимая соответствующее положение осуществляет блокирование шестерни с помощью шариков. Таким образом, блокированием той или иной шестерни осуществляется активация передаточного числа выбранной передачи.

Ведущий мост

Главная передач ведущего моста выполнена в виде пары конических шестерён с винтовыми шестернями. Регулировка зацепления главной пары осуществляется пакетом регулировочных прокладок.

Ведущий мост мотоблока

Дифференциал открытого типа с двумя сателлитами. Блокировка дифференциала выполнена в виде скользящей муфты с фиксирующими шариками, включается рычагом, связанным с вилкой включения.

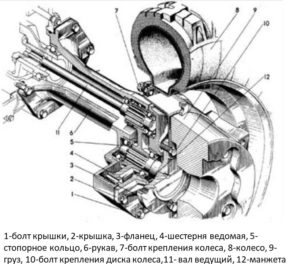

Конечная передача МТЗ-05

Полуоси находятся в литых чулках, присоединённых своими фланцами к корпусу трансмиссии. Конечные передачи выполнены в виде одноступенчатого редуктора из пары цилиндрических прямозубых шестерён.

ВОМ

Вал отбора мощности включается механическим введением в зацепление передающих валу шестерен. Привод вала осуществляется от первичного вала КПП через промежуточный вал, установленный в отсеке ведущего моста. Хвостовик вала ВОМ размещается в отдельном цилиндрическом корпусе, присоединённым к задней стенке корпуса трансмиссии под прицепным устройством.

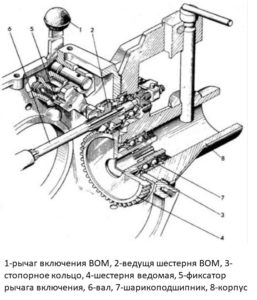

Устройство вала отбора мощности МТЗ-05

Неисправности мотоблоков МТЗ и ремонт своими руками

Конечно же, в процессе использования могут возникать самые разнообразные поломки, которые детально рассмотрены в инструкции по эксплуатации. Мы же сегодня уделим внимание только нескольким проблемам, являющимся наиболее актуальными.

Стоит понимать, что продолжительность беспроблемного использования также во многом зависит от проведения грамотной подготовки агрегата, поэтому прежде чем заводить мотоблок, внимательно изучите советы производителей, описанные в руководстве.

В связи динамичным развитием фермерской деятельности, большинство машиностроительных фабрик времен СССР запустило производство модификаций компактного сельскохозяйственного оборудования, упрощающего работы в саду, на плантациях или огородах. К этому числу техники относится и мотоблок МТЗ, модельный ряд которого был изготовлен с мощными бензиновыми двигателями индексации — 05,06,07,08,09,12. Однако на сегодняшний день наиболее популярными модификациями считаются серии машин 06 и 09 Н.

Двигатель

Для мотоблока МТЗ-05 был необходим сравнительно легкий и достаточно мощный двигатель. Конструкторы остановили свой выбор на МеМЗ-965, на базе которого был спроектирован и разработан «УД-15». До этого ЗАЗ-966 использовался в генераторных установках военных радиостанций и устанавливался на автомобили «Запорожец».

УД-15 – это карбюраторный четырехтактный бензиновый силовой агрегат с одним цилиндром. В нем используется принудительное воздушное охлаждение. Двигатель имеет рабочий объем 245 см3 и выдает мощность до 6 л. с. при 3600 об/мин (5 лс на МТЗ О5 при 3000 об/мин), что соответствует 4,41 кВт. Частота вращения достигает 3000 об/мин.

Двигатель УД-15 неприхотлив и достаточно прост в обслуживании. На него без труда можно найти запчасти. Однако, мотор имеет свои недостатки: часто выходит из строя и не экономичен.

Позже на некоторые мотоблоки МТЗ-05 ставились двухцилиндровые двигатели УД-25 с мощностью в 8 л. с. Сейчас эти агрегаты часто заменяются более совершенными моторами китайского и японского производства.

Особенности мотоблока МТЗ 05

Такой мотоблок достойно покажет себя на небольших участках, в саду или теплице. Благодаря особенностям конструкции им легко проделывать всю работу, касающуюся грядок, поскольку ширина захвата почвы легко регулируется. Это далеко не все особенности этого Беларуса:

• Он легко сочетается с различного рода навесным оборудованием: плугами, культиватором, прицепом и т.д.
• Удобное рулевое управление отличается хорошей маневренностью.
• Надежная мощная трансмиссия.
