Коробка передач МТЗ-82: цветная схема переключения КПП

Трансмиссия МТЗ-80, ее устройство и схема

Разберем, из каких механизмов состоит трансмиссия трактора «Беларус» МТЗ-80 с задним приводом.

1. Сцепление – однодисковое, оборудованное тормозком для ведомого вала, что облегчает процесс переключения передач.
2. Двухступенчатый понижающий редуктор, который удваивает количество передач.
3. Двухступенчатый редуктор привода заднего ВОМ – имеет фиксированные скорости 540 и 1000 об/мин.
4. Механическая КПП – одиннадцатиступенчатая: 9 передних и 2 задних передач.
5. Ходоуменьшитель – обеспечивает ход вперед со скоростью 0,27-0,6 км/ч (только на 1-й и 2-й передачах) и назад со скоростью 0,6-1,3 км/ч.
6. Задний мост – состоит из шестеренок главной передачи, дифференциала и двух боковых передач.

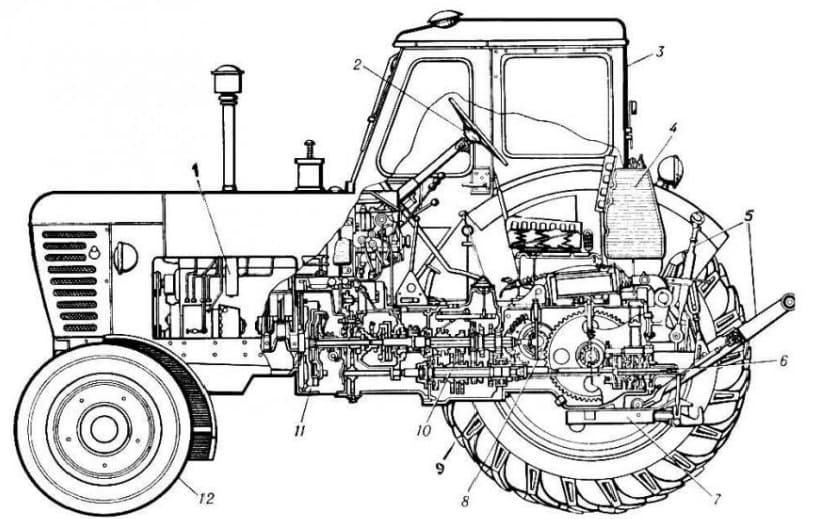

На картинке представлена схема устройства трансмиссии трактора МТЗ-80.

Схема КПП МТЗ-80 старого образца

Рассмотрим подробно схему КПП трактора «Беларус» МТЗ-80 старого образца (с малой кабиной). Коробка передач представляет собой узел, выполненный в виде 2х-ступенчатого 4х-вального редуктора с шестернями, который помещен в картер из литого чугуна. В системе трансмиссии он располагается между задним мостом и двухступенчатым понижающим редуктором вкупе со сцеплением. Параллельные валы опираются на подшипники, которые вмонтированы в стенки и перегородку чугунного корпуса. Шестерни на валах крепятся при помощи шлиц, а некоторые свободно вращаются.

Замена уплотнителя

Уплотнитель в коробке передач поменять довольно просто. Для этого рекомендуется в первую очередь снять картер. Верхняя крышка фиксируется на винтах. Упоры в механизме снимаются по порядку. Также надо отметить, что уплотнитель находится под камерой. Шестерни надо снимать при помощи ключа. Сальник в данном случае не нужен. В нижней части редуктора также имеется уплотнитель. Он фиксируется на крыше блока. Если рассматривать центральный упор, то он выполнен Г-образной формы. С вторичным валом он не соприкасается.

Коробка переключения передач белорусского трактора

Во-первых, как и в любом транспортном или рабоче-транспортном средстве, КПП для трактора остаётся едва ли не важнейшим узлом, ибо без него точное и направленное движение этой машины просто невозможно — разве что с горки, под уклон.

Коробка передач трактора позволяет его водителю управлять техникой, задавая необходимую скорость и тяговую мощность посредством переключения. На МТЗ — 82 установлена 11-ступенчатая трансмиссия, 9 передач которой предназначены для передвижения вперёд и 2 для реверсивного движения (движение задним ходом).

При помощи понижающего редуктора количество передач удваивается. Это означает, что у белорусского трактора в общей сложности 22 передачи, 18 из которых передние и 4 задние. Кроме того, КПП трактора Беларусь осуществляет работу ВОМ (боковой вал отбора мощности), что позволяет работать с навесным оборудованием.

У некоторых, в связи с первичным знакомством и слабой информированностью, возникает логичный вопрос: «На кой ляд такое количество передач, если этот агрегат развивает максимальную скорость всего в 35 км/ч? Ну ведь не гоночный болид!» Ответ прост. Наличие большого количества передач позволяет максимально точно выполнять трудоёмкие работы и снижать при этом расход топлива, выбирая оптимальный режим.

Коробка передач МТЗ-82 в разрезе с описанием

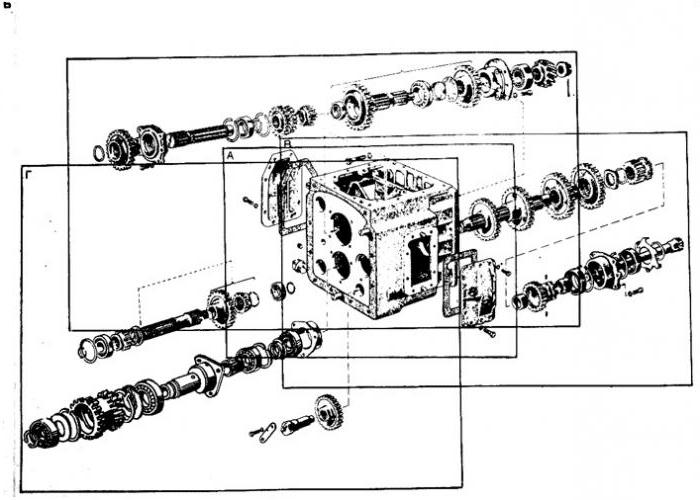

Схемы коробки переключения передач трактора МТЗ-82 в продольном и поперечном разрезе с подробным описанием позволяют детально разобраться в ее строении.

Рассмотрим основные элементы механизма:

• шестеренчатые валы;
• промежуточный вал;
• ходоуменьшитель;
• ведущие и ведомые, шестерни;
• промежуточная шестеренка;
• двухступенчатый понижающий редуктор;
• шарикоподшипники;
• корпус узла с двумя люками, в которые вместо крышек могут быть установлены: в левый — боковой вал отбора мощности или ходоуменьшитель, а справа — раздаточная коробка.

Описание характерных неисправностей КПП трактора «Беларусь»

В работе МКПП МТЗ 82, как и во всех сложных механизмах, случаются некоторые поломки. Чаще всего случаются такие неисправности коробки перемены передач:

1. Увеличение свободного хода рычага переключения скоростей.
2. Передачи начали самопроизвольно отключаться, включаться.
3. Зубчатые колеса не полностью выходят из зацепления.
4. Появление скрежета и других посторонних звуков в коробке передач.
5. Чрезмерное повышение температуры в отдельных частях корпуса коробки.

Перечисленные симптомы сигнализируют о повышенном износе следующих деталей:

• вилка;
• кулиса;
• паз каретки;
• пружины фиксаторов;
• опорные подшипники;
• шейки валов;
• зубья шестерен.

Нарушения порядка переключения скоростей в коробке «Беларус» наблюдаются при неисправностях механизма сцепления, при неправильной регулировке данного устройства.

Обозначения

Схема переключения передач МТЗ-82 приведена ниже. Работа осуществляется двумя рычагами (элементом управления позициями и вторым аналогом понижающего редуктора). Выбор нужных передач и диапазонов редуктора выполняется в соответствии с соответствующими позициями. Сначала включается 1-й или 2-й диапазон, после чего рычаг переводится в нейтральное положение, производится выбор дальнейшей передачи.

Контроллер понижающего редуктора во время работы техники должен быть активирован: заднее положение – убыстряющая ступень («заяц») либо вперед на замедляющей позиции («черепаха»). Позволяется удерживать рычаг редуктора в нейтральной позиции для облегчения пуска мотора при отрицательной температуре воздуха.

1 – гайка промежуточного ВОМ. 2 – вал промежуточного типа. 3 – основной ВОМ. 4 – ведомая шестеренка понижающего ВОМ. 5 – корпус КПП. 6 – стакан заднего вала. 7 – шестеренка скользящего типа для 4 и 5 передачи. 8 – шестеренка 3-го диапазона. 9 – ползунок. 10 – ВОМ вторичный. 11 – шариковый элемент. 12 – люк КПП.

13 – пробка для залива. 14 – опора шаровая. 15 – рычаг переключения КПП. 16 – защитный кожух. 17 – штифтовый элемент. 18 – рамочная деталь. 19 – валик. 20 – шариковый переключатель. 21 – выключатель. 22 – регулировочные прокладки. 23 – уплотнители корректирующие. 24 – гайка. 26 – шестерня ведущая. 27/29 – подшипники конической конфигурации. 28 – шайба упорная.

30 – крыльчатка. 31 – седло внутреннего валика. 32 – втулка. 33 – вал внутренний. 34 – подшипниковая группа. 35 – втулка. 36 – шестерня 2 ступени редуктора. 37 – шестерня 1 ступени. 38 – шестеренка промежуточная. 39 – подшипник. 40 – шестерня 3 передачи. 41 – ведомый зубчатый элемент 4 диапазона. 42 – шестеренка заднего хода. 43 – ось. 44 – шестерня 5 передачи. 46 – ось. 47 – шестеренчатый элемент редуктора понижающего.

Как правильно переключить передачи на МТЗ-80 и МТЗ-82

Также может быть установлен боковой полунезависимый ВОМ. При пополнении масла советуют открыть сливные отверстия узла, а также корзины сцепления и остова заднего моста.

Устройство гидросистемы трактора МТЗ.

Довольно часто проблемы наблюдаются именно с блокиратором. Если шум ощущается слегка, тогда КПП демонтируется и разбирается. При обнаружении дефектов шестерен коробку передач разбирают в последовательности, показанной на рис.

При проверке обоймы подшипников не должны проворачиваться в своих гнездах, а какие-либо перемещения валов не должны ощущаться. Передний подшипник установлен в стакане, находящийся в расточке стенки коробки передач; задний подшипник смонтирован в расточке переднего конца вторичного вала. Если при буксовании задних колес передний ведущий мост не включается, то это свидетельствует о неисправности обгонной муфты раздаточной коробки.

Она рассчитана на девять скоростей. Снятие ведущей шестерни главной передачи: 1 — ведущая шестерня; 2 — болт. Главная шестерня 1 ступени передвигается в такое положение, чтобы она вошла в соответствующие зубцы венца шестерни 2 ступени.

Устройство трактора МТЗ | Двигатель

Выпрессовка вала I передачи и заднего хода. Блокиратор применяется с кольцом.
Если зазор превышает 1,5 мм, вилку заменяют. Большой свободный ход рычага переключения передач, неполный выход шестерен из зацепления, самопроизвольное выключение передач свидетельствуют об износе поверхностей трения вилок переключения, кулисы, пазов скользящих кареток, потере упругости пружин фиксаторов рис. В идеале значение этого показателя должно равняется 57,85 мм. Отмена Сохранить.

Для замены непригодных деталей отсоединяется корпус от КПП. Автоматическая коробка передач с двойным сцеплением DSG Коробка передач с двойным сцеплением, также известная как коробка передач с прямым переключением передач DSG , является автоматической коробкой передач, которая может переключать передачи быстрее, чем любая другая зубчатая передача. Для этого снимается крышка и аккуратно вынимается подкладка. Он фиксируется на крыше блока. КПП МТЗ.

Особенности эксплуатации коробки передач МТЗ-82

Коробка передач на МТЗ 82 отличается повышенной надежностью. Чтобы свести к минимуму количество возможных отказов в работе МКПП, необходимо выполнять следующие требования:

• исключить повышенные нагрузки на элементы трансмиссии;
• проводить своевременное техническое обслуживание;
• заменять смазочные материалы в рекомендованные сроки;
• использовать трансмиссионное масло правильной марки, в соответствии с рекомендациями завода-производителя.

Работа с реверсным редуктором

Схема переключения передач МТЗ-82 нового образца предусматривает использование для управления рычага контроля диапазонов и аналогичного элемента редуктора реверсного типа. Выбор позиций и ступеней производится вперед или назад путем включения рычагов в соответствующие положения. Дальнейшая работа узла аналогична функционированию КПП с понижающим редуктором.

Редуктор имеет пару ступеней, в первом положении включают 1-ю, 3-ю, 4-ю и 5-ю передачу переднего движения либо первую скорость в заднем направлении. Остальные диапазоны активируются посредством второй ступени. После зацепления ведущей шестерни с внешним венцом вторичного вала активируется первая ступень. После смещения зубчатого элемента назад до полной агрегации с внутренним венцом – включается вторая ступень.

Двухвенцовая шестеренка перемещается на первичном валу, в зависимости от ступени редуктора, и включает 5-ю или 6-ю передачу (движение вперед), 4-ю и 7-ю скорость (движение назад). Скользящий зубчатый элемент третьей передачи при перемещении в переднее положение, активирует 5-ю или 6-ю позицию. Передвигаясь назад, эта же деталь соединяет внутренний зубец вторичного вала с первичным аналогом, обеспечивая 9-й прямой диапазон работы КПП. Смещение скользящей шестеренки назад на приводе соответствует первой и второй передней скорости, они включаются, а движение назад способствует активации заднего хода.

Назначение и функции плунжера и сальника коробки передач

Помимо прочих элементов, схема переключения передач МТЗ-82 содержит плунжер с переключателем. Блокиратор оснащен редуктором, стаканами и плунжерными дисками, относительно тонкими накладками.

Сальник обеспечивает герметичность устройства, препятствует выходу масла из корпуса. Он устанавливается над блоком, приводится в действие от передающей шестерни. Соединение с валом производится через шток. Верхняя часть устройства содержит переходник с рабочими втулками.

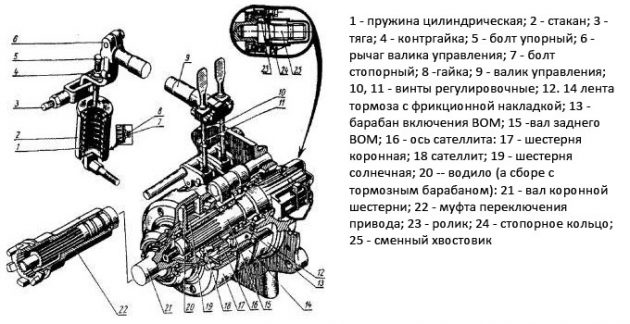

Планетарный редуктор ВОМ МТЗ-82

Как устроена коробка передач МТЗ-82

Тракторы «Беларус» оснащаются одиннадцатиступенчатой коробкой передач. Таким образом, техника обладает 9 передними и 2 задними рабочими режимами. Стоит учитывать, что когда базовая комплектация трактора подразумевает включение редуктора ходоуменьшителя, то количество рабочих режимов автоматически увеличится вдвое. Эта схема будет служить оптимально, если трактор работает на сложных территориях: она в значительной степени расширит возможности агрегата без увеличения расхода топлива.

Схему переключения и устройство коробки передач можно найти в свободном доступе в сети интернет без особых проблем. Рассмотрим, как устроена КПП, как разбираем, демонтируем и собираем приборы, входящие в комплект отремонтированной КПП колесных тракторов Беларус.

Схема коробки передач и принципы ее работы:

1. Передачи могут переключаться только при низких оборотах силовой установки.
2. На этом этапе нужно нажать сцепление.
3. Включение необходимого режима работы, сцепление может быть отпущено, но делать это нужно плавно.

Иногда может случиться казус: коробку передач заклинит, и скорости невозможно будет переключить. Чтобы избавиться от этого, необходимо вернуть переключатель в первоначальное положение и повторить все действия с самого начала.

Рассмотрим, как устроены коробки передач, что позволит при необходимости собрать эти приспособления или выполнить их демонтаж. Коробка передач МТЗ-80 позволяет не только менять скорости, но и отвечает за исправную работу оборудования, которое навешивается на трактор сверху. Для этого в машине есть вал отбора мощности, который устанавливается сбоку.

Рассмотрим, как устроена раздаточная коробка МТЗ-80, ремонт коробки МТЗ. Также будут рассмотрены сборка КПП 82, ремонт, разборка и переключение передач. В КПП размещаются попарно 4 вала, параллельно друг другу. Первичный и вторичный валы вмонтированы в устройство на единой оси, а объединяют их опорные подшипники.

Первичный вал оборудован шестеренками, отвечающими за третью, четвертую и пятую передачи, объединенные между собой шлицевым соединением. Благодаря шестерне инженеры-конструкторы соединили первичный вал с редуктором ходоуменьшителя. На среднем валу вмонтирована деталь, которая своими зубцами соединяется с зубчатой деталью, регулирующей включение третьей передачи скорости.

В действие промежуточный вал приводится при использовании втулки специального назначения, которая вмонтирована в обойму подшипника. Она сцеплена с шестерней, отвечающей за вторую ступень раздатки редуктора — ее часто называют центральной. За этой шестеренкой инженеры разместили кулачки вала отбора мощности. Над ней устанавливается система, которая позволяет распылять масла на детали.

Если детали, постоянно трущиеся друг об друга, должным образом не смазывать, трактор очень быстро можно будет сдавать в ремонт из-за поломки.

На тракторах установлены двухступенчатые понижающие редукторы. Они являются дополнением к КПП МТЗ. Первая редукторная ступень объединяет скорости с первой по пятую, и один режим работы на заднем ходу. Остальные режимы подвязаны на работу второй ступени. Первую ступень редуктора водитель может включить, зацепив необходимым образом ведущую шестеренку и венец вторичного вала. Для того чтобы в ход пошла ступень, шестерня сцепляется с деталью ступени.

Демонтаж и ремонт коробки передач трактора Беларус

Также надо отметить, что в верхней части механизма имеется шток. Опорами вторичного вала 6 являются два конических роликоподшипника, один из которых расположен в расточке корпуса, а второй — в стакане, который установлен в расточке задней стенки корпуса и крепится к ней при помощи болтов.

Все это позволяло легко снять кабину и выполнить необходимый ремонт в условиях сельских мастерских. Вторичный ва, выполненный как одно целое с ведомой шестерней первой ступени редуктора, установлен на двух конических роликовых подшипниках

При перемещении скользящей шестерни первой передачи и заднего хода назад — включается первая и вторая передачи, а вперед — передачи движения задним ходом. Основная КП имеет свой двухступенчатый редуктор.

Схему переключения и устройство коробки передач можно найти в свободном доступе в сети интернет без особых проблем. На шлицах передней консоли первичного вала установлена неподвижно ведомая шестерня понижающего редуктора. В частности, не рекомендуется дергать рычаг, переводя его из одного режима в другой. Наружная обойма переднего подшипника запрессована в расточку перегородки корпуса коробки, второй подшипник запрессован в стакан, установленный в расточку задней стенки коробки передач.

Как устроена КПП МТЗ 82

Если при осмотре выявлен износ и толщина щек вилки составляет менее 8,0 мм вилку I передачи и заднего хода нужно менять меняють. Внешняя обойма переднего подшипника установлена в расточке перегородки корпуса кпп мтз 82, второй подшипник вмонтирован в стакан, находящийся в расточке задней стенки коробки передач. Прокладки на блоке используются небольшой ширины.

Если оно имеет на транспорте неправильную регулировку, то это нередко является следствием того, что коробка передач осуществляет некорректную работу. Дополнительно важно осмотреть гнездо подшипников. Стаканы у модификации фиксируются в боковой части блока. Девятая передача получается введением в зацепление шестерни с внутренними зубьями шестерни прямая передача.

Картер и нагнетатель

Картер в схеме переключения передач МТЗ-82 оборудован двумя шестернями. Узел оснащается прочными опорами и широким блоком в нижней части. На оборудовании имеется две накладки, стаканы устанавливаются в боковом сегменте блока. Они оборудованы широкими втулками, которые подвержены стиранию при значительной нагрузке.

Механизм нагнетания представляет собой диски, оснащенные прокладками низкой эластичности. Стойки детали имеют небольшие выступы, нижняя опора зафиксирована намертво. Данный узел необходимо регулярно очищать, так как он подвержен забиванию отработанным машинным маслом.

Техническое обслуживание коробки передач МТЗ-82

В отличие от механических КПП автомобилей, коробки передач тракторов приходиться обслуживать. Обслуживание КПП тракторов МТЗ-80/82 заключается в контроле уровня смазки, своевременной её замене, а также контроле уровня затяжки всех болтовых соединений узла.

Масло в коробке передач МТЗ-80/83 нужно менять при ТО-3, которое проводится каждые 960 часов работы трактора.

На правой стенке коробки передач присутствует контрольная пробка, в нормальных условиях масло должно быть чуть ниже этого отверстия, если же масло существенно ниже этой контрольной точки, то его нужно долить. Стоит помнить, что для проверки уровня масла нужно поместить трактор на горизонтальную поверхность.

Как уже писалось выше, масло в КПП меняется при ТО-3. При этом в коробку передач можно заливать следующие виды масел:

• ТЭ-15-ЭФО;
• Тап-15В;
• Моторное автомобильное масло М12Г1.

Замену масла в КПП МТЗ-80/82 производят сразу же после окончания работы трактора, ещё до того, как масло в коробке остынет. Именно при этих условиях можно добиться полного слива масла из картера КПП.

Ещё одним важным аспектом контроля технического состояния КПП является контроль осевого зазора в подшипниках вторичного вала. По условиям эксплуатации допускается зазор 0,3 мм.

Признаками превышения зазора являются посторонние шумы и стуки в коробке передач. Для того, чтобы устранить эти признаки нужно произвести регулировку зазора.

МТЗ-80/82 «Беларусь» является одним из самых массовых тракторов в бывшем СССР. Данная машина выпускалась в Минске, а также на ряде других заводов СССР с 1974 года и продолжает выпускаться до сегодняшнего дня.

Изначально трактор разрабатывался как лёгкая сельскохозяйственная машина. Однако в нашей стране он получил на много более широкое применение. На базе МТЗ-80/82 делалась разнообразная строительная техника, такая как бульдозеры и экскаваторы, которая стала не менее известна, чем сельскохозяйственная.

Поэтому информация о работе и обслуживании этого трактора будет интересна самой широкой публике. В статье ниже будет подробно рассмотрена коробка передач МТЗ 82, её возможности, а также порядок переключения скоростей МТЗ 82.

Порядок переключения передач МТЗ-82

Коробка передач МТЗ-82 имеет 9 скоростей передних и 2 задних. Помимо этого, имеется понижающий редуктор, увеличивающий количество доступных скоростей и уровней мощности вдвое. Ступени редуктора имеют 2 диапазона, обеспечивающих разные режимы работы КПП. Порядок переключения скоростей:

Управление КПП Беларус МТЗ-82

• Обороты двигателя сбрасываются до минимума.
• Педаль сцепления выжимается до упора.
• Рычагом переключения КПП сначала включается та или иная ступень, после чего включается нужная передача.
• Педалью газа увеличивают обороты двигателя, одновременно плавно отпуская сцепление.

У неопытных водителей иногда с первого раза не получается включение нужной передачи. В этих случаях следует включать нейтральную и сделать еще одну попытку.

Переключение скоростей производят разные элементы КПП. Для задействования одних используются вилки, другие приводятся в соединение с помощью зубчатого элемента. Этот элемент представляет собой муфту с внутренними зубцами, скользящую по зубчатому валу в продольном направлении и занимающему определенное положение, соответствующее присоединению нужной комбинации шестерней.

Схема переключения передач МТЗ-82 должна быть тщательно изучена перед началом работы, чтобы избежать ошибочного включения ненужной передачи или задней скорости.

Принцип действия

Механический уменьшитель хода работает следующим образом:

Крутящий момент от КПП трактора подходит к большому венцу шестерёнки через планетарный редуктор, вал-шестерёнку (7) на шестерёнку промежуточную (2), а дальше на включающую шестерёнку и вал пониженных передач КПП, изменяя направление его вращения.

Чтобы задействовать ходоуменьшитель на пониженных передачах, требуется сначала включить его, а уж только затем включать необходимую передачу.

Управление этим механическим устройством осуществляется посредством рычага, соединённого через валик (12) с вилкой (24), входящей в пазы шестерёнки включения уменьшителя хода. В состоянии вкл/выкл и вилка, и валик удерживаются в исходном положении при помощи пружинного фиксатора.

Возможные проблемы и методы их решения

Коробка передач, которой оснащается трактор МТЗ-80 и его модификация МТЗ 82, считается надёжным узлом. Но как и любой механизм, состоящий из множества трущихся деталей, КПП нуждается в регулярной смазке и техническом обслуживании. Если этим пренебрегать, можно столкнуться со следующими явлениями:

При переключении скоростей раздаётся скрип

Это свидетельствует о дефекте дисков сцепления или неправильно отрегулировано зацепление зубчатых колёс. Необходимо поставить трактор в ремонт и заменить отслужившие свой срок узлы.

Если после замены и регулировки скрип остался, необходимо проверить длину пружины, которая находится в блоке управления кулачками. Её длина не должна превышать 32 миллиметра в состоянии максимального сжатия.

Проверка зазоров

Для накладок тормозкового диска максимально допустимый зазор не должен превышать 1,5 миллиметра. Оптимальный зазор цапфа отводки и вилки включения – 2,2 миллиметра. Если эти показатели превышены, трактор МТЗ-80, как и МТЗ-82, нуждается в замене этих деталей.

Люфт рычага переключения передач

Эта проблема обычно сопровождается непроизвольным включением скоростных режимов или их неполным выключением. Это явление говорит о проблемах с вилками переключения, им не хватает трущего усилия.

Кроме того, такой эффект дают ослабшие пружинные фиксаторы. Чтобы устранить проблему, необходимо демонтировать переключающее устройство и провести полную ревизию деталей.

Особое внимание стоит уделить щёчкам вилок переключения, зазорам между переключающими планками и ширине зева. Все изношенные детали не подлежат ремонту, поэтому нуждаются в полной замене.

Коробка передач МТЗ-82

Посторонний шум в коробке

Скорее всего, износились опорные подшипники или валы. Если не принять своевременных мер, коробка передач может заклинить и трактор отправится на капитальный ремонт.

Чтобы устранить проблему, необходимо вскрыть коробку и проверить надёжность крепления валов. Делают это вручную, при помощи монтировки или небольшого лома.

Если валы не жёстко зафиксированы в местах креплений, они сдвинутся от приложенного усилия. Необходимо проверить затяжную гайку, если с ней всё в порядке, значит, развалились подшипники. Если подшипники и гайка в порядке, стоит замерить зазор оси вторичного вала.

Как устранить проблемы в работе КПП МТЗ-82

Несмотря на тот факт, что коробка передач белорусских тракторов считается одной из самых надежных, она не застрахована от возможных поломок. Как говорилось ранее, детали постоянно трутся друг об друга, из-за чего КПП постоянно нужно оказывать должный уход и добавлять масла. Если же требования производителя не выполняются, водитель трактора может столкнуться с рядом проблем.

Скрип при смене скоростного режима может говорить о том, что диски сцепления пришли в негодность, или сцепление шестеренок КПП отрегулировано неверно. В таком случае потребуется снять КПП и выполнить ремонт коробки передач МТЗ-80, а сломанные детали необходимо будет заменить. Если эти действия не помогли, нужно проверить пружину, установленную в части управления кулачками. Длина пружины должна быть не более 32 мм при условии наибольшего сжатия. Такую проверку можно совершить своими руками.

Необходимо знать, что зазор в накладках тормозного диска должен составлять 1,5 мм, не больше. Зазор вилки включения и цапфа отводки не должны быть больше 2,2 мм. Когда эти зазоры больше по размерам, трактор придется сдать в ремонт, детали заменить.

Люфт рычага смены скоростей невозможно не заметить, так как он влечет за собой подключение скоростей самопроизвольно или их выключение не до конца. Это значит, что вилкам переключения недостаточно усилия. Такой же эффект могут вызывать пружинные фиксаторы с неполным натяжением. В этом случае снимите КПП МТЗ-80, полностью проверьте все детали, добавьте масла и соберите коробку.

Разберите коробку МТЗ и уделите особое внимание щечкам вилок переключения, а также зазору между переключающими планками. Не стоит забывать и о ширине зева. Если хотя бы 1 деталь вышла из строя, ее придется менять: такие элементы ремонту не подлежат.

Если возникли посторонние шумы в коробке передач, то причиной этого может быть износ подшипников и валов. При возникновении такой проблемы необходимо сразу же принять меры, иначе это приведет к необходимости капремонта техники. Чтобы избавиться от проблемы, нужно разобрать коробку и проверить, надежно ли закреплены валы, это можно сделать вручную, используя монтировку. Если валы зафиксированы ненадежно, нужно проверить затяжку гайки, если она не износилась, значит, проблема в подшипниках. Если же в порядке все эти детали, нужно измерить зазор оси вторичного вала.

Если появляются стуки в коробке, которые исчезают, когда переключаются скорости, это свидетельствует об износе приводных шестеренок. Чтобы убрать неполадку, нужно демонтировать раздаточную коробку МТЗ и крышку коробки передач. Трактор белорусского производителя поднимается на домкрате, после этого колесо прокручивается вручную и выясняется, какие шестеренки неисправны. Чтобы их заменить, придется полностью разобрать коробку.

Схема по ремонту

1. Если вы хотите провести ремонт КПП МТЗ-82, для начала снимите коробку.
2. Пользуясь приведенной выше цветной схемой КПП, проверьте на износ подшипники. В случае неисправности, эту деталь можно приобрести по номеру из каталога запасных частей.
3. Проверьте и отрегулируйте шестеренчатые валы коробки передач.
4. Проверьте вилку переключения и состояние зубьев шестеренок и фиксаторов. При неисправности вилки, ее можно заменить на новую.
5. Отрегулировать сцепление.
6. Если требуется полная переборка КПП, обращайтесь к профессиональным мастерам.

Первичный вал

Первичный вал является одной из самых важных деталей КПП. Именно на него, через сцепление попадает крутящий момент из двигателя в КПП. Одна сторона первичного вала взаимодействует с корзиной сцепления. Другая сторона передаёт крутящий момент муфте вторичного вала.

Первичный вал в коробке опирается на два подшипника и на нём надеты шестерни, которые отвечают за включение 3-й, 4-й, а также 5-й скоростей трактора.

Ещё одной важной функцией первичного вала является передача вращения ходоуменьшителю. С ним он связан посредством зубчатой передачи.

Порядок работы КПП МТЗ-80 и МТЗ-82

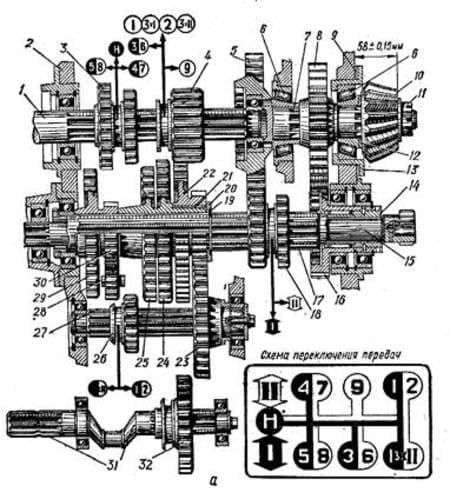

На рисунке выше показана схема коробки передач МТЗ-80/82. Она потребуется для понимания порядка работы КПП.

Крутящий момент от двигателя, через сцепление, передаётся к первичному валу, который обозначен цифрой 1. На валу находятся две шестерни (цифры 3 и 4). Эти шестерни могут передвигаться вдоль вала, именно они отвечают за 5, 4, 7, 8 скорости. Порядок включения этих скоростей можно также увидеть на рисунке.

Кроме этого, шестерня 4 при зацеплении с шестерней 5, включает 9 передачу.

Промежуточный вал, обозначенный цифрой 14, отвечает за передачу крутящего момента к вторичному валу КПП, обозначенному цифрой 7.

Подвижные шестерни у этого вала обозначены цифрой 18. Именно блок этих шестерёнок, при передвижении по валу вперёд, отвечает за 1, 3, 4, 5, а также за 1 заднюю скорости. Если же этот блок передвигается назад, то он отвечает за включение 2, 6, 7, 8 и 2 задней передач.

Дополнительный вал, обозначенный цифрой 27, участвует в формировании крутящего момента 1 и 2 передачи вперёд, а также обоих скоростей заднего хода.

Вторичный вал (цифра 7) передает крутящий момент непосредственно на ведущие колёса. Все передачи идут через промежуточный или дополнительный валы и только в прямой 9-й скорости участвуют 2 вала: первичный (1) и вторичный (7).

Управление коробкой передач и ВОМ Беларус МТЗ-82.1

На тракторах Беларус МТЗ-82.1, 80.1, 82.2 с базовой комплектацией установлена механическая ступенчатая двухдиапазонная КПП, с одним, расположенным Схема правую руку оператора, рычагом переключения диапазонов и передач с механическим понижающим редуктором (18F+4R).

Возможна установка трансмиссий со следующими комплектациями:

• с механической КПП и синхронизированным понижающим редуктором (18F+4R);
• с механической КПП и реверс-редуктором (9F+9R).

Переключение передач в трансмиссии c механической коробки передач и механическим или синхронизированным понижающим редуктором.

Элементы управления механической коробки передач с механическим или синхронизированным понижающим редуктором представлены на рисунке.

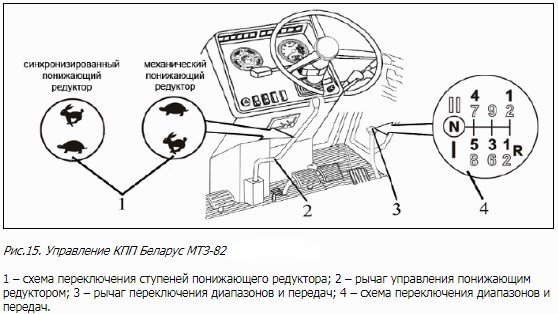

Рис.15. Управление КПП Беларус МТЗ-82-1, 80-1, 82-2

1 – передача переключения ступеней понижающего редуктора; 2 – рычаг управления понижающим редуктором; 3 – рычаг переключения диапазонов и передач; 4 – схема переключения диапазонов и передач.

Переключение передач осуществляется двумя рычагами: рычагом переключения диапазонов и передач КПП и рычагом управления понижающим редуктором 2.

Выбор требуемых диапазонов, передач и ступеней понижающего редуктора (замедляющая ступень – символ «черепаха», ускоряющая ступень – символ «заяц») производится в соответствии со схемами переключения 4 и 1.

Переключение диапазонов и передач производится одним рычагом 3, причем вначале включается диапазон (I-ый или II-ой), затем рычаг переводится в положение «N», и осуществляется включение выбранной передачи.

Рычаг управления механическим понижающим редуктором 2 в процессе работы трактора должен находиться во включенном (фиксированном) положении: назад – ускоряющая ступень («заяц»), или вперед – замедляющая ступень («черепаха»).

Рычаг управления синхронизированным понижающим редуктором 2 в процессе работы трактора должен находиться во включенном (фиксированном) положении: назад – замедляющая ступень («черепаха»), или вперед – ускоряющая ступень («заяц»).

Допускается удерживание рычага понижающего МТЗ в нейтральном (среднем нефиксированном) положении для облегчения запуска двигателя при низких температурах.

Переключение передач в трансмиссии КПП с реверс-редуктором

Элементы управления коробки передач Беларус МТЗ-82.1, 80.1 c реверс-редуктором представлены на рисунке.

Рис.16. Управление коробкой передач

1 – схема переключения ступеней реверс-редуктора; 2 – рычаг управления реверс-редуктором; 3 – рычаг переключения диапазонов и передач; 4 – схема переключения диапазонов и передач.

Переключение передач осуществляется двумя рычагами: рычагом переключения диапазонов и передач и рычагом управления реверс-редуктором 2.

Выбор требуемых диапазонов, передач и ступеней реверс-редуктора (ступень переднего хода – символ «вперед», ступень заднего хода – символ «назад») производится в соответствии со схемами переключения 4 и 1.

Переключение диапазонов и передач производится одним рычагом 3, причем вначале включается диапазон (I-ый или II-ой), затем рычаг переводится в положение «N», и осуществляется включение выбранной передачи.

Рычаг управления реверс-редуктором 2 в процессе работы трактора должен находиться во включенном (фиксированном) положении: вперед – ступень переднего хода («вперед»), или назад – ступень заднего хода («назад»). Допускается удерживание рычага реверс-редуктора в нейтральном (среднем нефиксированном) положении для облегчения запуска двигателя при низких температурах.

Управление валами отбора мощности

На тракторах Беларус МТЗ-82.1, 80.1 в базовой комплектации устанавливается задний вал отбора мощности. Также может быть установлен боковой полунезависимый ВОМ.

Управление задним валом отбора мощности

Рукоятка переключения заднего ВОМ с независимого на синхронный привод

При перемещении рукоятки 11 в крайнее левое положение (по ходу трактора) включается синхронный привод, в крайнее правое – независимый, в среднее – положение «нейтраль».

Включение заднего вала отбора мощности

Включение заднего ВОМ Беларус МТЗ-82-1, 80-1 возможно только в том случае, если рукоятка 11 установлена в положение «включен синхронный привод» либо в положение «включен независимый привод». В положении «нейтраль» задний ВОМ не работает.

Рычаг включения заднего ВОМ 5 имеет два положения:

• при перемещении рычага 5 из крайнего переднего положения в крайнее заднее происходит включение заднего вала;
• при перемещении рычага 5 из крайнего заднего положения в крайнее переднее происходит выключение заднего вала.

Включать и выключать задний ВОМ рекомендуется при работающем двигателе. На рисунке рычаг 1 установлен в положение «выключен».

Рис.17. Схема включения заднего ВОМ Беларус МТЗ-82.1, 80.1

1 – рычаг включения заднего ВОМ; 2 – инструкционная табличка управления задним ВОМ.

Переключатель двухскоростного независимого привода заднего ВОМ

Поводок независимого привода ВОМ 2 имеет два положения:

• I – 540 мин-1) – крайнее, по часовой стрелке;
• II – 1000-1) – крайнее против часовой стрелки.

Для установки нужной скорости вращения отверните на один оборот болт 1, поверните поводок 2 в положение «I» или «II» и затяните болт 1.

Рис.17А. Переключение скорости вращения (вид снизу трансмиссии)

Работа Беларус МТЗ-82.1, 80.1 трактора без использования заднего ВОМ

При работе трактора без использования заднего ВОМ поводок переключения независимого двухскоростного привода вала необходимо установить в положение 540 мин-1, рукоятку переключения заднего ВОМ с независимого на синхронный привод – в нейтральное положение, рычаг включения заднего ВОМ – в положение «выключен».

Защитный колпак ограждения заднего вала должен быть установлен.

Полная разборка и сборка коробки передач.

При обнаружении неисправностей в шестернях разбирают коробку передач в порядке, указанном на рис. 2.6.2 — 2.6.30 заменены изношенные детали.

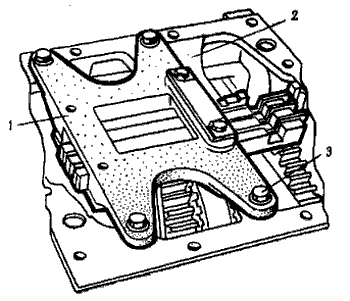

Рис. 2.6.2. Снятие механизма переключения передач:
1 — корпус вилки переключения; 2 — картер коробки передач; 3 — болт.

Рис. 2.6.3. Снятие стопорного кольца промежуточной шестерни редуктора:
1 — стопорное кольцо; 2 — промежуточная шестерня.

Рис. 2.6.4. Вытолкнуть промежуточную шестерню редуктора:
1 — шестерни; 2 — картер коробки передач; 3 — спусковой крючок.

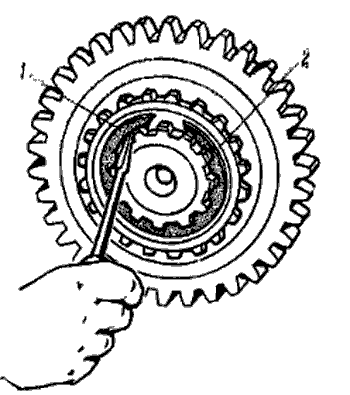

Рис. 2.6.5. Снятие стопорного кольца ведомой шестерни редуктора:
1 — стопорное кольцо; 2 — ведомая шестерня.

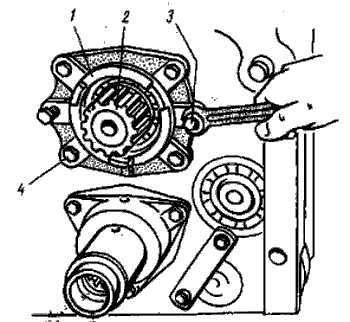

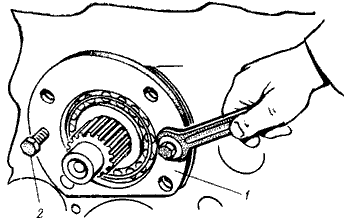

Рис. 2.6.6. Извлечение чашки первичного вала:
1 — стакан первичного вала; 2 — входной вал; 3 — технологический болт; 4 — болт.

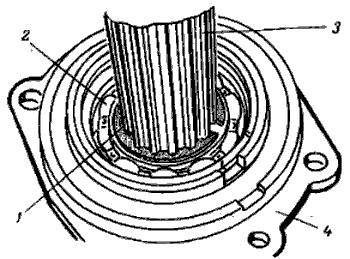

Рис. 2.6.7. Снятие стопорного кольца на подшипнике первичного вала:
1 — стопорное кольцо; 2 — подшипник; 3 — входной вал; 4 — стакан первичного вала.

Рис. 2.6.8. Выпрессовать первичный вал:
1 — входной вал; 2 — стакан; 3 — спусковой крючок.

Рис. 2.6.9. Снимите вилку коробки передач:
1 — сменная вилка; 2 — сменный ролик.

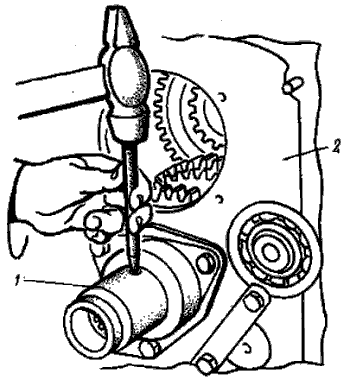

Рисунок 2.6.10. Выдавите пружинный штифт на внутреннем валу:
1 — гнездо на внутреннем валу; 2 — картер коробки передач.

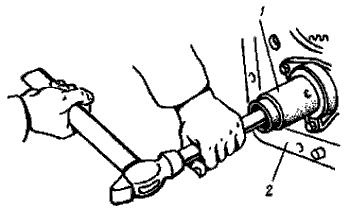

Рис. 2.6.l1. Выпрессуйте внутренний вал:
1 — гнездо на внутреннем валу; 2 — картер коробки передач.

Рис. 2.6.12. Снятие внутреннего седла оси и замена шпоночной втулки:
1 — гнездо на внутреннем валу; 2 — болт.

Рис. 2.6.13. Выпрессовать стакан подшипника ведущей шестерни второй ступени коробки передач:
1 — стакан; 2 — рабочее колесо; 3 — картер коробки передач; 4 — технологический болт.

Рис. 2.6.14. Выдавливаем из стакана ведущее колесо второй ступени редуктора:
1 — шестерни; 2 — стакан; 3 — спусковой крючок.

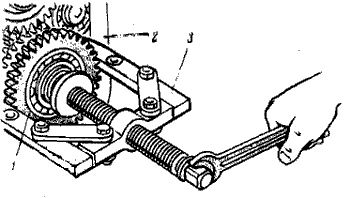

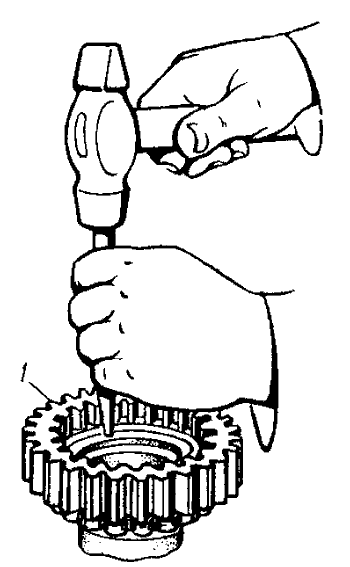

Рис. 2.6.15. Выпрессовать подшипник ведущей шестерни второй ступени коробки передач:
1 — ведущая шестерня.

Рис. 2.6.16. Отверните гайку крепления внутреннего вала:
1 — гайка; 2 — посадочное место подшипника; 3 — картер коробки передач.

Рис. 2.6.17. Запрессовка промежуточного вала:
1 — промежуточный вал; 2 — картер коробки передач; 3 — спусковой крючок.

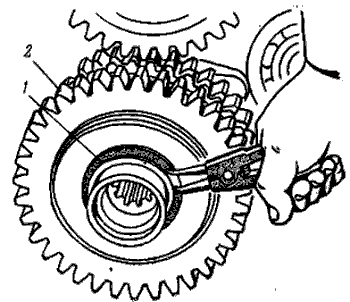

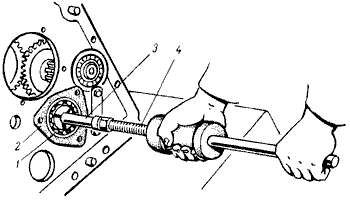

Рис. 2.6.18. Запрессовка подшипника промежуточного вала:
1 — подшипник; 2 — посадочное место подшипника; 3 — прижимная втулка; 4 — инерционный съемник.

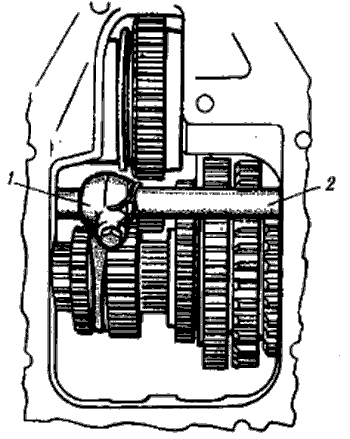

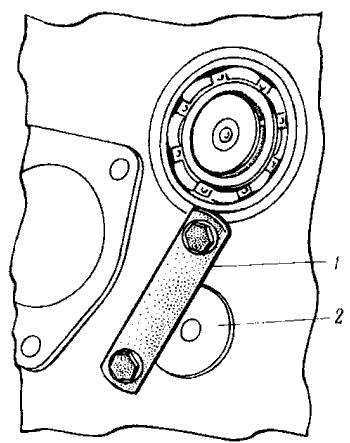

Рис. 2.6.19. Снятие стопорной пластины вала промежуточной шестерни:
1 — стопорный стержень; 2 — ось промежуточной шестерни.

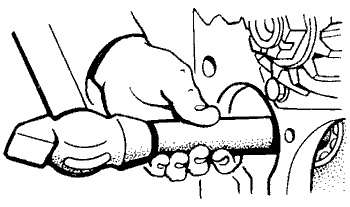

Рис. 2.6.20. Вытолкните вал на 1-й передаче и включите заднюю передачу.

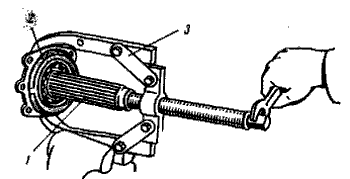

Рис. 2.6.21. Выпрессовка подшипника с вала на 1 передачу и задний ход:
1 — подшипник; 2 — вал I коробки передач и задняя часть; 3 — спусковой крючок.

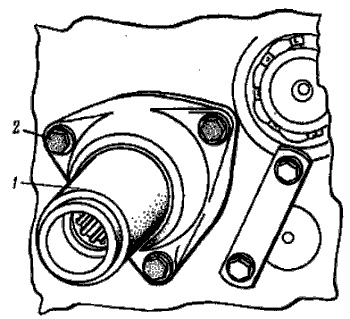

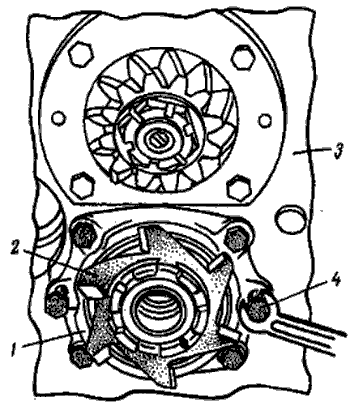

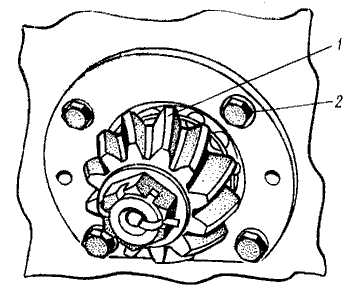

Рис. 2.6.22. Снятие колеса главной передачи:
1 — ведущая шестерня; 2 — болт.

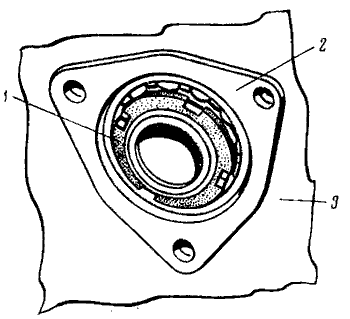

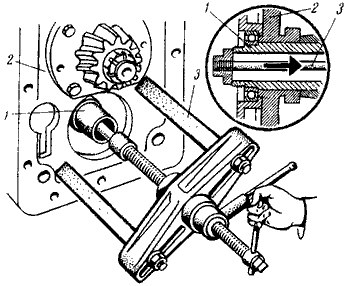

Рис. 2.6.23. Выпрессовка стакана подшипника вторичной полуоси:
1 — накопительный стакан; 2 — технологический болт.

Рис. 2.6.24. Снятие вторичного вала:
1 — вторичный вал; 2 — ведомая шестерня второй ступени коробки передач.

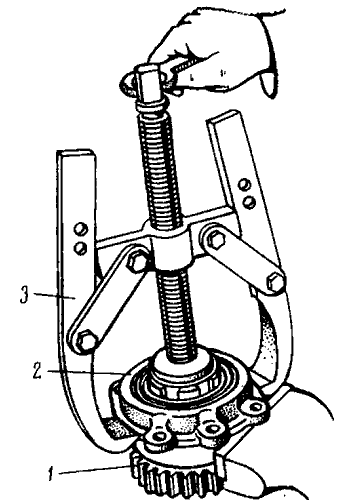

Рис. 2.6.25. Выпрессовка внутреннего кольца подшипника с выходного вала:
1 — внутренний зажим; 2— вторичный вал; 3 — спусковой крючок.

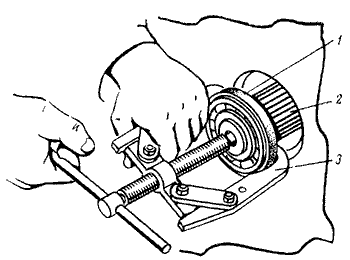

Рис. 2.6.26. Снятие подшипника с выходного вала:
1 — подшипник; 2 — вторичный вал; 3 — прижимная втулка; 4 — инерционный съемник.

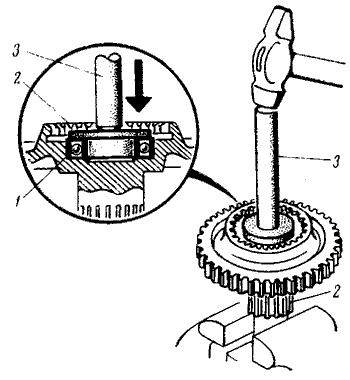

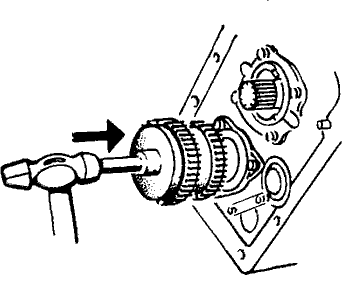

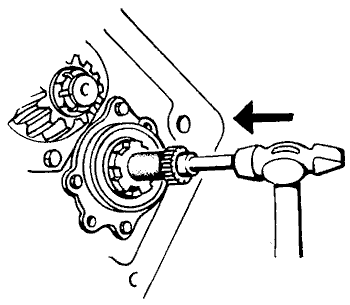

Рис. 2.6.27 Запрессовка внутреннего вала в корпус.

Рис. 2.6.28. Нажмите на промежуточную шестерню редуктора.

Рис. 2.6.29. Установка подшипника на выходной вал:

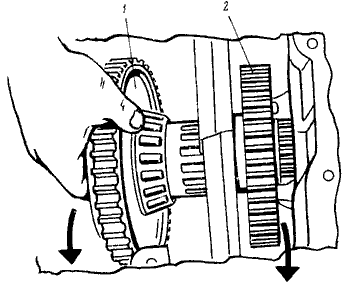

1 — подшипник; 2 — вторичный вал; 3 — инструкция.

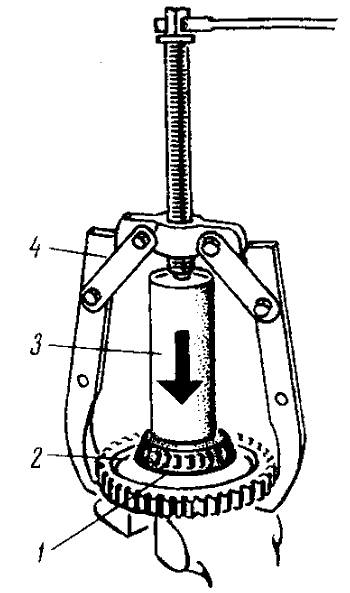

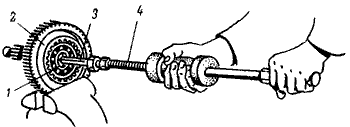

Рис. 2.6.30. Запрессовка внутреннего кольца конического подшипника на вторичном валу:
1 — внутренняя обойма подшипника; 2 — вторичный вал; 3 — направляющая; 4 — спусковой крючок.

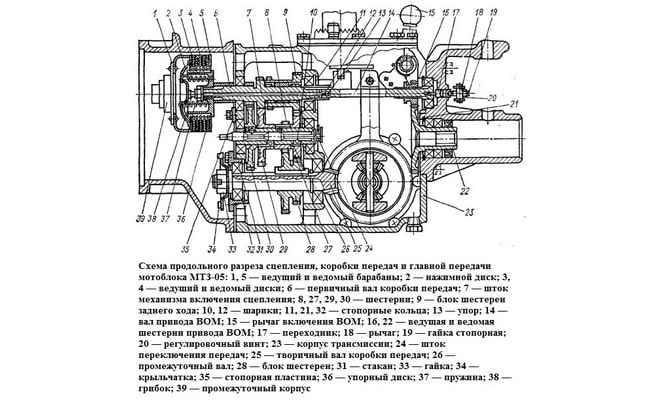

Как собирают КПП мотоблока МТЗ

Рассмотрим коробки передач другой сельскохозяйственной техники. Белорусская машиностроительная компания, производящая тракторы, постоянно совершенствует сборку своей техники, оснащая ее новыми приборами и приспособлениями. КПП МТЗ-1221, схема переключения МТЗ-320, КПП МТЗ-50 схожи со схемой, рассмотренной ранее на МТЗ-80 и коробкой передач МТЗ-82. Схемы коробки передач на всех сельскохозяйственных машинах производителя мало чем отличаются. При должном уходе и правильном обращении с техникой ремонт КПП МТЗ-320, как и ремонт 82 и 80 моделей может просто не понадобиться.

Однако при осуществлении сельскохозяйственных работ зачастую используются не тракторы, а колесные мотоблоки того же самого минского завода. Их коробки передач несколько отличаются от тракторных.

Некоторые умельцы умудряются своими руками собирать коробку для мотоблока МТЗ, не говоря о самостоятельном демонтаже устройства и т. д. Во всемирной сети по нужному запросу можно найти видеозаписи, на которых показано, как водитель мотоблока своими руками разобрал устройство, провел еще какие-то действия с разобранной КПП, собрал ее, и отремонтированную коробку передач установил обратно на мотоблок.
