Как правильно установить диск сцепления на МТЗ 1221

Детали и регулировки сцепления трактора МТЗ-1221

Недостаточное усилие нажимных пружин усадка пружин при длительном буксовании и перегреве муфты – Заменить нажимные пружины. Отверткой с короткой рукояткой поворачивать винт до тех пор, пока рычаг не начнет прижимать щуп к выжимному подшипнику. Замена сцепления МТЗ 82 Правильную регулировку муфты сцепления трактора МТЗ 82 80 делают в два этапа: Установка отжимных рычагов-лапок относительно ступицы корзины Регулировка свободного хода педали управления муфтой сцепления Регулировка положения отжимных рычагов-лапок сцепления МТЗ 80 82 Наладку проводят при сборке с установленной корзиной на двигатель и отсоединённом корпусе трансмиссии.

Трактор МТЗ отзывы. Замена сцепления МТЗ 82 Правильную регулировку муфты сцепления трактора МТЗ 82 80 делают в два этапа: Установка отжимных рычагов-лапок относительно ступицы корзины Регулировка свободного хода педали управления муфтой сцепления Регулировка положения отжимных рычагов-лапок сцепления МТЗ 80 82 Наладку проводят при сборке с установленной корзиной на двигатель и отсоединённом корпусе трансмиссии.

В самом конце затягивается контракта, палец закрепляется.

Проверить ход педали, замеряя его по упорной площадке. Затем производят первичный осмотр узла.

Регулировка предусматривает установку в первую очередь шлицевой оправки в подшипник маховика.

Управление сцеплением МТЗ

Выключение сцепления производится педалью , действующей на шток и поршень главного цилиндра.

Порядок проведения ремонтных работ

Замена сцепления «Беларус» производится поэтапно. Процедура включает в себя следующие мероприятия:

1. Диагностику. На этом этапе применяется профессиональное оборудование, позволяющее точно выяснить не только локализацию поломок, но и вероятную причину их возникновения.
2. Раскатку трактора. Для данной цели подбирается ровная площадка и подходящий метод выполнения задачи.
3. Демонтаж системы сцепления. Механизм снимается с выжимным подшипником, корпусом сцепления и другими соседними элементами.
4. Проверку соседних комплектующих. Это позволяет выявить и устранить скрытые неполадки.
5. Установку нового узла. Процедура проводится с учетом особенностей техники и рекомендаций производителя.
6. Регулировку сцепления. Эта задача рекомендуется изготовителем после любого технического обслуживания.

Вал отбора мощности МТЗ 82(80): регулировка, схема и неисправности

Универсально-пропашные тракторы МТЗ 80, МТЗ 82 используют для выполнения широкого спектра механизированных работ, включая агрегатирование с различными активными, навесными, прицепными специализированными механизмами. Для передачи мощностей от трактора к используемому оборудованию, техника вышеуказанной марки, оснащена валами обора мощности.Привод осуществляется от шлицевых наконечников, соединяющихся соответствующими муфтами с агргатируемыми машинами.

Сцепление трактора МТЗ-1221

Сцепление трактора МТЗ-1221 (рис. 1) — фрикционное, двухдисковое, постоянно — замкнутого типа. Ведущей частью муфты сцепления является маховик (1), нажимной диск (корзина) и средний диск (2), имеющий на наружной поверхности три шипа, которые входят в специальные пазы маховика. К ведомой части сцепления относятся два ведомых диска (26) с гасителями крутильных колебаний (9), установленные на силовом валу (7).

Необходимое усилие прижатия трущихся поверхностей ведущей и ведомой частей сцепления МТЗ-1221 для передачи крутящего момента от двигателя к трансмиссии обеспечивается девятью пружинами (24). Средний диск сцепления (2) имеет рычажные механизмы (12), обеспечивающие автоматическую регулировку его положения при выключении сцепления. Опорами отжимных рычагов сцепления МТЗ-1221 служат вилки (14), закрепленные на опорном и диске с помощью регулировочных гаек (16), фиксируемых шайбами (15).

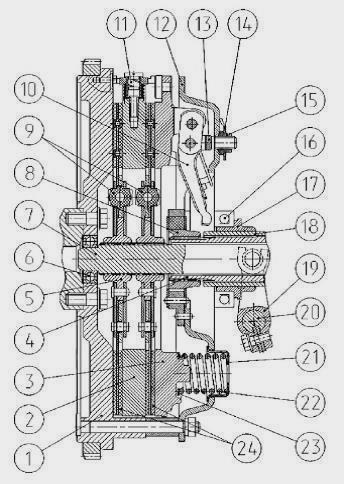

Рис. 1. Сцепление трактора МТЗ-1221

1 — маховик; 2 — диск средний; 3 — диск нажимной (корзина); 4 — вал ведущий; 5 — ступица; 6 — подшипник; 7 — вал силовой; 8 — ступица; 9 — гаситель крутильных колебаний; 10 — рычаг отжимной; 11 — накладка фрикционная; 12 — рычажный механизм; 13 — опорный диск; 14 — вилка; 15 — шайба; 16 — гайка регулировочная; 17 — подшипник выжимной; 18 — отводка; 19 — кронштейн; 20 — втулка соединительная; 21 — вилка; 22 — валик управления; 23 — стакан; 24 — пружина; 25 — прокладка теплоизолирующая; 26 —диск ведомый.

Сборка, разборка и регулировка муфты сцепления МТЗ-1221

Порядок снятия муфты сцепления с двигателя:

— Установите три технологических болта (М 12×40), завернув их в нажимной диск (4) через технологические отверстия опорного диска (7). — Отверните гайки крепления опорного диска к маховику и снимите диски сцепления в сборе (опорный (7) с нажимным (4)). — Снимите первый ведомый диск (2). — Снимите средний диск (3). — Снимите второй ведомый диск (2).

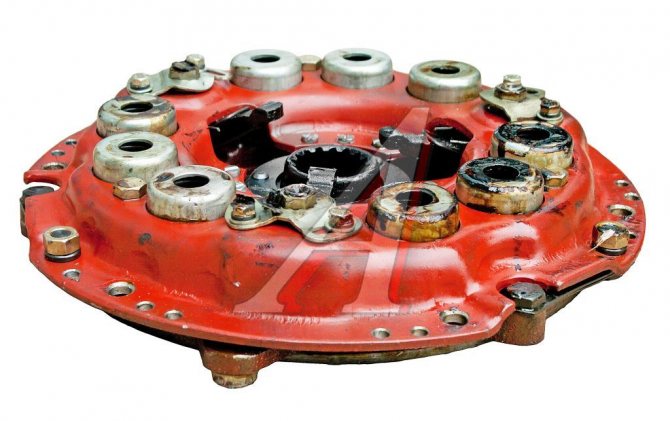

Разборка дисков сцепления (корзины) МТЗ-1221

Порядок установки муфты сцепления трактора МТЗ-1221 на двигателя:

— Установите шлицевую оправку в подшипник маховика. — Установите первый ведомый диск (2) на оправку длинным концом ступицы к маховику (1). — Установите средний диск (3) в пазы маховика. — Установите второй ведомый диск (2) на оправку коротким концом ступицы к маховику. — Установите диски сцепления в сборе (опорный (7) с нажимным (4)) на пальцы маховика с втулками (14), закрепите гайками и выверните технологические болты. — Отрегулируйте положение отжимных рычагов (6).

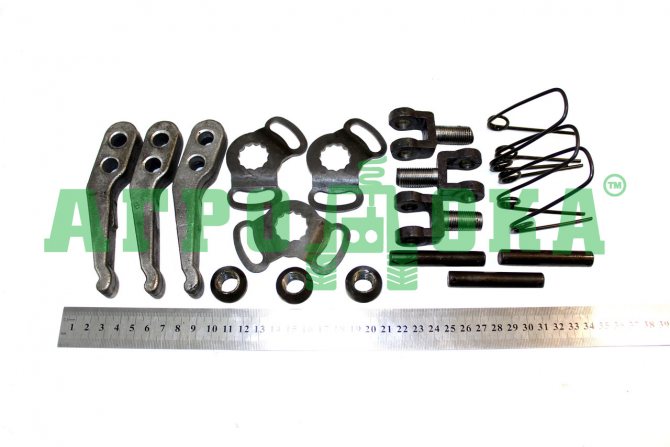

Регулировка положения отжимных рычагов

— Вворачивая или отворачивая регулировочные гайки (9) отрегулируйте положение отжимных рычагов на размер 14±0,5 от опорных поверхностей рычагов до торца ступицы опорного диска. Разность размеров для отдельных рычагов должна быть не более 0,3 мм. — После регулировки рычагов установите стопорные пластины (10). — Снимите оправку.

Корпус сцепления МТЗ-1221

В корпусе сцепления трактора МТЗ-1221 расположены приводы независимого ВОМ, насоса ГНС и насоса гидросистемы трансмиссии. Ведущий вал (2, 9) привода независимого ВОМ, установленный на двух подшипниках (5, 6), имеет два зубчатых венца. С меньшим зубчатым венцом находится в постоянном зацеплении шестерня (16) привода независимого ВОМ, с другим венцом (9) — шестерня (20) привода насоса гидросистемы трансмиссии и ГНС.

Привод насоса гидросистемы трансмиссии трактора МТЗ-1221 осуществляется от ведущего вала (2, 9) через шестерни (20, 26, 25). При включенной муфте сцепления крутящий момент от ведомых дисков сцепления через вал (1), втулку (8) передается на первичный вал КПП.

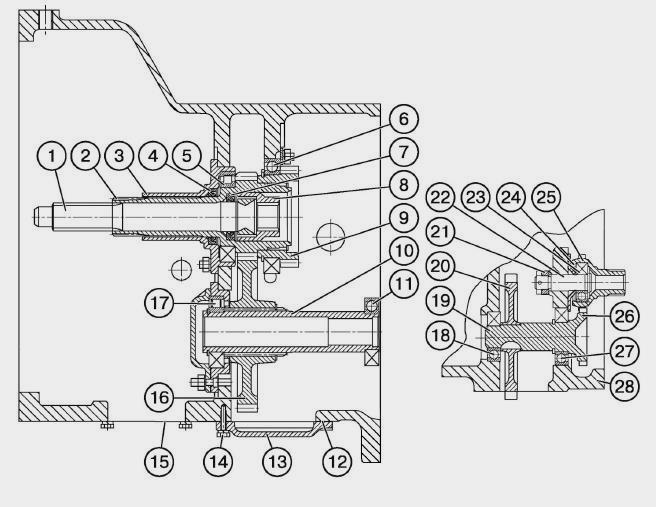

Корпус сцепления МТЗ-1221

1 — силовой вал; 2, 9 — вал ведущий привода ВОМ; 3 — кронштейн отводки; 4,7 — манжеты; 5, 6,17, 18, 23, 27 — подшипники; 8 — втулка шлицевая; 10 — вал ведомый ВОМ; 11 — подшипник; 12 — прокладка; 13, 15 — крышки; 14 — болт; 19, 26 — вал-шестерня; 20 — шестерня привода насосов ГНС и трансмиссии; 21 — гайка; 22 — ось; 24 — кольцо стопорное; 25 — вал-шестерня; 28 — корпус

Привод сцепления МТЗ-1221

Привод сцепления трактора МТЗ-1221 предназначен для управления муфтой сцепления, как на прямом ходу трактора, так и на реверсе. Тип привода сцепления — гидростатический с подвесными педалями, гидроусилителем.

Сцепление Беларус 1221Т.2 / 1221.2 / 1221В.2 1221.3 / 1221.4

На маховике 1 (рисунок 1) двигателя установлена сухая двухдисковая муфта сцепления постоянно-замкнутого типа.

Ведущей частью муфты сцепления являются маховик 1, нажимной диск 3 и средний диск 2, имеющий на наружной поверхности три шипа, которые входят в специальные пазы маховика 1. К ведомой части сцепления относятся два ведомых диска 24 с гасителями крутильных колебаний 9, установленные на силовом валу 7. Необходимое усилие прижатия трущихся поверхностей ведущей и ведомой частей обеспечивается девятью пружинами 22. Между втулкой 8, связанной с валом привода ВОМ 4, и опорным диском 12 установлен эластичный элемент.

Средний диск 2 имеет рычажные механизмы 11, обеспечивающие при выключения сцепления установку среднего диска 2 на равном расстоянии от поверхностей трения маховика 1 и нажимного диска 3. Опорами отжимных рычагов 10 служат вилки 13, закрепленные на опорном диске с помощью регулировочных гаек 15, фиксируемых шайбами 14.

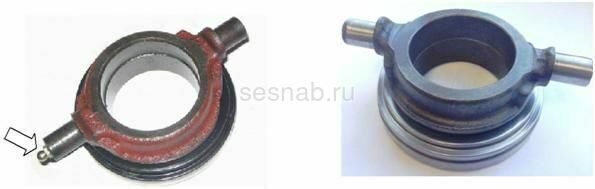

Включение и выключение сцепления производится отводкой 17 с выжимным подшипником 16, перемещающейся по кронштейну 18. Вилка 19 отводки с валиком 20 связаны с педалью сцепления через механический привод.

Смазка выжимного подшипника 16 осуществляется через пресс-масленку, ввинченную в цапфу отводки. Масленка находится с левой стороны корпуса сцепления. Для доступа к ней необходимо отвернуть пробку.

1 – маховик; 2 – диск средний; 3 – диск нажимной; 4 – вал привода ВОМ; 5 – ступица; 6 – подшипник; 7 – вал силовой; 8 – втулка; 9 – гаситель крутильных колебаний; 10 – рычаг отжимной; 11 – механизм рычажный; 12 – диск опорный; 13 – вилка; 14 – шайба; 15 – гайка регулировочная; 16 – подшипник выжимной; 17 – отводка; 18 – кронштейн отводки; 19 – вилка выключения; 20 – валик управления; 21 – стакан; 22 – пружина нажимная; 23 – шайба изолирующая; 24 – диск ведомый.

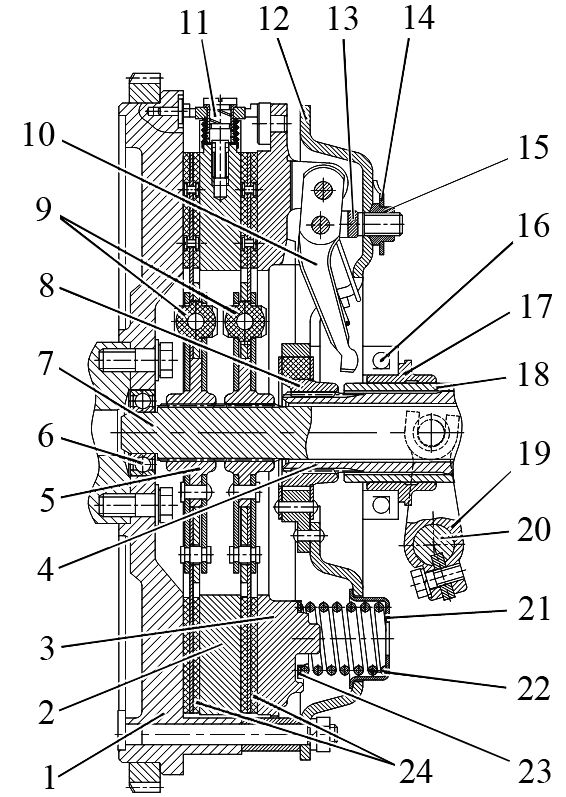

Рисунок 1 – Муфта сцепления МТЗ 1221.3

1 – маховик; 2 – диск ведомый; 3 – диск средний; 4 – диск нажимной; 5 – втулка; 6 – отжимной рычаг; 7 – диск опорный; 8 – вилка; 9 – регулировочная гайка; 10 – стопорная пластина; 11 – стакан; 12 – пружина нажимная; 13 – шайба изолирующая; 14 – втулка.

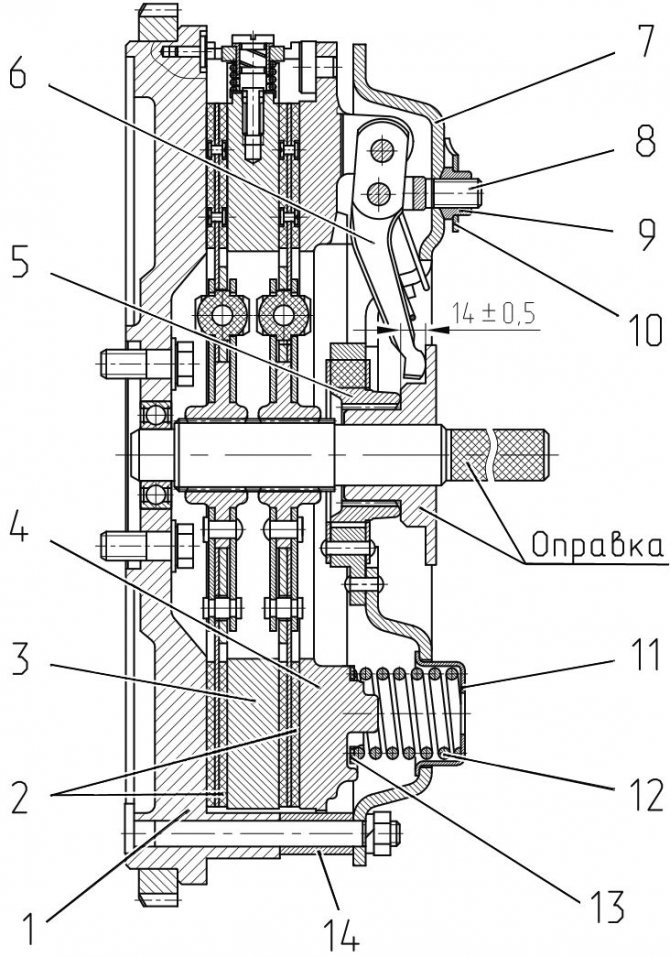

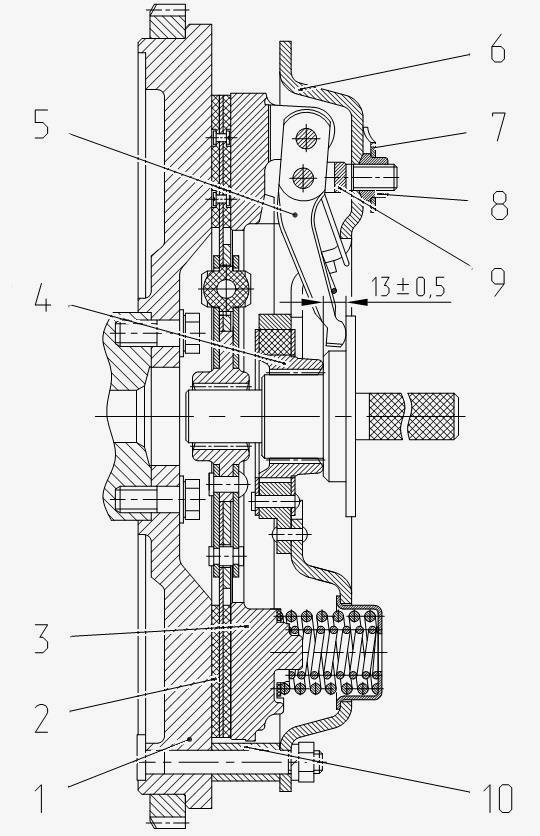

Рисунок 2 – Монтаж, демонтаж и регулировка отжимных рычагов муфты сцепления МТЗ 1221.3

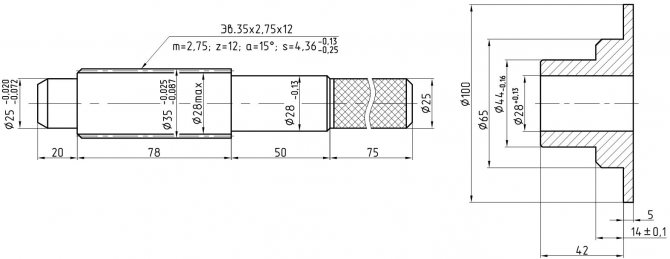

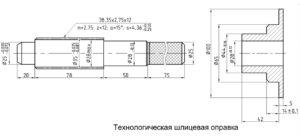

Рисунок 3 – Технологическая шлицевая оправка

Демонтаж муфты сцепления МТЗ 1221.3

Демонтаж муфты сцепления выполняется после отсоединения двигателя от трансмиссии в следующем порядке:

— установите три технологических болта (М12×40), завернув их в нажимной диск 4 (рисунок 2) через технологические отверстия опорного диска 7;

— отверните гайки крепления опорного диска к маховику и снимите диски сцепления в сборе (опорный 7 с нажимным 4);

— снимите первый ведомый диск 2;

— снимите средний диск 3;

— снимите второй ведомый диск 2.

ВНИМАНИЕ: ПЕРЕД НАЧАЛОМ РАЗБОРКИ МУФТЫ СЦЕПЛЕНИЯ РЕКОМЕН-

ДУЕТСЯ НАНЕСТИ МЕТКИ, ОПРЕДЕЛЯЮЩИЕ ВЗАИМНОЕ РАСПОЛОЖЕНИЕ МА-

ХОВИКА 1, СРЕДНЕГО ДИСКА 3 И ДИСКОВ СЦЕПЛЕНИЯ В СБОРЕ (ОПОРНОГО 7

С НАЖИМНЫМ 4). СБОРКУ СЦЕПЛЕНИЯ ПРОИЗВОДИТЬ СОГЛАСНО МЕТКАМ!

Установка муфты сцепления МТЗ 1221.3

Установка муфты сцепления выполняется в следующем порядке:

— установите технологическую шлицевую оправку в подшипник маховика;

— установите первый ведомый диск 2 (рисунок 3.3.2) на оправку длинным концом ступицы к маховику 1;

— установите средний диск 3 в пазы маховика;

— установите второй ведомый диск 2 на оправку коротким концом ступицы к маховику;

— установите диски сцепления в сборе (опорный 7 с нажимным 4) на пальцы

маховика со втулками 14, закрепите гайками и выверните технологические болты;

— отрегулируйте положение отжимных рычагов 6.

Регулировка положения отжимных рычагов муфты сцепления МТЗ 1221.3

— вворачивая или отворачивая регулировочные гайки 9 (рисунок 2) отрегулируйте положение отжимных рычагов на размер 14±0,5 мм от опорных поверхностей рычагов до торца ступицы опорного диска. Разность размеров для отдельных рычагов должна быть не более 0,3 мм;

— после регулировки рычагов установите стопорные пластины 10;

— снимите оправку.

Управление сцеплением осуществляется следующим образом:

При нажатии на подушку педали 6 (рисунок 4) перемещается тяга 5 и поворачивает рычаг 1, связанный через валик управления 20 (рисунок 1) с отводкой муфты сцепления. Сцепление при этом выключается. При отпускании педали 6 (рисунок 4) сцепление включается.

Регулировка свободного хода педали муфты сцепления МТЗ 1221.3

ВНИМАНИЕ: СЛИШКОМ БОЛЬШОЙ СВОБОДНЫЙ ХОД ПЕДАЛИ НЕ ПОЗВОЛИТ ПОЛНОСТЬЮ ВЫКЛЮЧАТЬ СЦЕПЛЕНИЕ И ЗАТРУДНИТ ПЕРЕКЛЮЧЕНИЕ ПЕРЕДАЧ. ОТСУТСТВИЕ СВОБОДНОГО ХОДА ПЕДАЛИ ВЫЗОВЕТ ПРОСКАЛЬЗЫВАНИЕ ДИСКОВ МУФТЫ, БЫСТРЫЙ ИЗНОС ДИСКОВ И ПЕРЕГРЕВ ДЕТАЛЕЙ СЦЕПЛЕНИЯ!

Свободный ход педали сцепления, измеренный при неработающем двигателе должен быть в пределах от 40 до 50 мм. Если это значение превышено или занижено, необходимо выполнить регулировку свободного хода педали сцепления.

1 – рычаг; 2 – палец; 3 – вилка; 4, 9 – контргайка; 5 – тяга; 6 – педаль; 7 – сервоустройство; 8 – болт; 10 – кронштейн.

Рисунок 4 – Проверка и регулировка свободного хода педали сцепления МТЗ 1221.3

Для регулировки свободного хода необходимо выполнить следующее:

— ослабить контргайку 4 (рисунок 3.3.4) вилки 3, расшплинтовать и извлечь палец 2, отсоединить тягу 5 от рычага 1;

— ослабить контргайку 9, отворачивать регулировочный болт 8 до тех пор, пока педаль 6 не коснется пола кабины, затянуть контргайку 9;

— повернуть рычаг 1 против часовой стрелки до упора, т.е. до касания выжимным подшипников отжимных рычагов МС;

— отрегулировать длину тяги 5, вращая вилку 3 до совпадения отверстий в вилке и рычаге 1. Затем ввернуть вилку 3 на пять – пять с половиной оборотов (укоротить тягу 5);

— соединить вилку 3 с рычагом 1 с помощью пальца 2,затянуть контргайку 4, зашплинтовать палец 2.

ВНИМАНИЕ: УБЕДИТЕСЬ В ТОМ, ЧТО ПЕДАЛЬ СЦЕПЛЕНИЯ НАДЕЖНО ВОЗВРАЩАЕТСЯ ДО УПОРА В ПОЛИК НА УЧАСТКЕ СВОБОДНОГО ХОДА ПЕДАЛИ. В ПРОТИВНОМ СЛУЧАЕ, ОТРЕГУЛИРУЙТЕ УСИЛИЕ ПРУЖИНЫ СЕРВОУСТРОЙСТВА 7 (РИСУНОК 4) С ПОМОЩЬЮ БОЛТА 8 ИЛИ ИЗМЕНИТЕ ПОЛОЖЕНИЕ КРОНШТЕЙНА 10, ПОВЕРНУВ ЕГО ПРОТИВ ЧАСОВОЙ СТРЕЛКИ ОТНОСИТЕЛЬНО ОСИ БОЛТА КРЕПЛЕНИЯ!

На тракторе «БЕЛАРУС-1221В.2» привод сцепления предназначен для управления муфтой сцепления, как на прямом ходу трактора, так и на реверсе. Тип привода сцепления на прямом ходу – механический с напольной педалью и гидроусилителем, на реверсе – гидростатический с подвесной педалью и гидроусилителем, как показано на рисунке 5.

Привод состоит из напольной педали 2 (рисунок 5) (для прямого хода),стержня 1, подвесной педали 6 (для работы в режиме реверса), главного цилиндра 14 (для работы в режиме реверса), угольника 23, рабочего цилиндра 18, гидроусилителя 26, рычага 34, тяги 30, рукава гибкого 24, трубопроводов 15, 25, рукава 28.

Гидроусилитель 26 проточного типа предназначен для снижения усилия на педалях 2 и 6 в процессе выключения муфты сцепления. Он соединен трубопрово дом 25 со сливом из насоса-дозатора ГОРУ, а рукавом 28 – со сливом в бак ГОРУ.

В режиме прямого хода во время нажатия на стержень 1 педали 2 перемещается рабочий цилиндр 18. Шток 21 рабочего цилиндра воздействует на толкатель 22 гидроусилителя 26, в результате чего происходит срабатывание гидроусилителя и выдвижение поршня и тяги 30, поворачивающей рычаг 34, связанный через валик с отводкой муфты сцепления, что приводит к разъединению двигателя с трансмиссией.

В режиме работы на реверсе при нажатии на педаль 6 тормозная жидкость из главного цилиндра 14 поступает через трубопровод 15, угольник 23, рукав гибкий 24 в рабочий цилиндр 18, перемещая шток 21. Шток 21 воздействует на толкатель 22 гидроусилителя 26, совершая действия, аналогичные описанным ранее.

Регулировка управления сцеплением БЕЛАРУС-1221В.2

Регулировки управления сцеплением проводятся в следующей последовательности:

1. Выполнение регулировки зазора «Ж» (рисунок 5) между штоком 21 рабочего цилиндра 18 и толкателем 22 гидроусилителя 26:

— расконтрить вилку 4, расшплинтовать палец 5. Снять рабочий цилиндр 18 с педали 2, вынув палец 5;

— в цилиндре 18 установить шток 21 в крайнее правое положение до упора в крышку 17;

— установить рабочий цилиндр 18 в гидроусилитель 26 до касания штоком 21 толкателя 22. Вращая вилку 4, совместить отверстия вилки и рычага педали 2.

Ввернуть вилку на 1.5…2 оборота, что соответствует перемещению стержня 1 педали 2 на величину А. Установить палец 5;

— затянуть гайку 3 моментом от 50 до 70 Н·м и зашплинтовать палец 5.

1. Выполнение регулировки зазора «Е» (рисунок 5) между толкателем 12 и поршнем 13 главного цилиндра 14:

— расконтрить вилку 8. Вращая толкатель 12 добиться того, чтобы перемещение педали 6 от исходного положения до момента касания толкателя 12 в поршень 13, измеренное по центру чехла педали составило размер В;

— затянуть гайку 9 моментом от 30 до 50 Н·м.

1. Выполнение регулировки зазора между выжимным подшипником и отжимными рычагами муфты сцепления:

— расконтрить вилку 32 (рисунок 5), расшплинтовать палец 33;

— отсоединить тягу 30 от рычага 34, вынув палец 33;

— повернуть рычаг 34 против часовой стрелки до упора выжимного подшипника в отжимные рычаги и, вращая вилку 32, совместить отверстия рычага и вилки, после чего завернуть ее на 5…5,5 оборотов и соединить с рычагом при помощи пальца 33;

— затянуть гайку 31 моментом от 50 до 70 Н·м, не допуская проворачивания тяги 30, зашплинтовать палец 33.

1. Прокачать гидравлическую систему управления сцеплением в соответствиис пунктом 2.2.

1. Произвести проверку чистоты выключения сцепления в соответствие спунктом 2.3.

1 – стержень; 2 – педаль сцепления для прямого хода; 3, 9, 31 – гайка; 4, 8, 32 – вилка; 5, 7, 33 – палец; 6 – педаль сцепления реверса; 10 – чехол; 11, 27 – кронштейн; 12 – толкатель; 13 – поршень; 14 – цилиндр главный; 15, 25 – трубопровод; 16, 29 – пружина; 17 – крышка; 18 – цилиндр рабочий; 19 — защитный колпачок; 20 — перепускной клапан; 21 – шток; 22 – толкатель; 23 – угольник; 24 – рукав гибкий; 26 — гидроусилитель; 28 – рукав; 30 – тяга; 34 – рычаг.

Рисунок 5 – Схема управления сцеплением БЕЛАРУС-1221В.2

2.2 Прокачка гидравлической системы управления сцеплением БЕЛАРУС-1221В.2

Прокачку гидравлической системы управления сцеплением производить в следующей последовательности:

— снять чехол 10 (рисунок 3.3.5) главного цилиндра 14;

— заполнить тормозной жидкостью компенсационную камеру главного цилиндра 14 до требуемого уровня (размер «Д»);

— снять защитный колпачок 19 и на головку перепускного клапана 20 рабочего цилиндра 18 надеть шланг, свободный конец которого опустить в сосуд с тормозной жидкостью;

— произвести несколько нажатий на педаль сцепления 6. Удерживая ее в выжатом положении, отвернуть перепускной клапан 20 на ¼ оборота, выпуская пузырьки воздуха в сосуд с тормозной жидкостью. Завернуть перепускной клапан 20, отпустить педаль сцепления. Прокачивать систему до полного исчезновения пузырьков воздуха в сосуде с тормозной жидкостью. По необходимости добавлять тормозную жидкость в компенсационную камеру главного цилиндра 14 до требуемого уровня.

ВНИМАНИЕ: ПРИ ПРОКАЧКЕ ГИДРОСИСТЕМЫ УПРАВЛЕНИЯ СЦЕПЛЕНИЕМ ПОДДЕРЖИВАЙТЕ УРОВЕНЬ ТОРМОЗНОЙ ЖИДКОСТИ В КОМПЕНСАЦИОННОЙ КАМЕРЕ ГЛАВНОГО ЦИЛИНДРА 14 (РИСУНОК 5) НЕ НИЖЕ РАЗМЕРА «Д» ОТ ВЕРХНЕЙ КРОМКИ КОМПЕНСАЦИОННОЙ КАМЕРЫ!

Снять шланг и надеть защитный колпачок 19, завернуть перепускной клапан 20 моментом от 20 до 30 Н/м, надеть чехол 10 главного цилиндра 14. Проверить уровень тормозной жидкости в компенсационной камере главного цилиндра 14 и, при необходимости, долить.

2.3 Проверка чистоты выключения сцепления БЕЛАРУС-1221В.2

После выполнения вышеперечисленных регулировок управления сцеплением следует произвести проверку чистоты выключения сцепления, для чего необходимо выполнить следующее:

— включить стояночный тормоз;

— запустить двигатель и установить частоту вращения дизеля (1400) мин-1;

— полностью выжать педаль муфты сцепления и не менее через пять секунд произвести включение диапазонов КП, которое должно быть «чистым» – без посторонних шумов и скрежета.

При наличии шумов или скрежета необходимо произвести проверку и, при необходимости, повторные регулировки, перечисленные в подпункте 2.1.

После прокачки гидравлической системы при неработающем двигателе суммарный свободный ход педали 2 (рисунок 5) должен составлять размер «Б», педали 6 – размер «Г», что соответствует перемещению рычага 34 на радиусе «Л» на величину «И». При полном выжиме педали перемещение рычага 34 на радиусе «Л» должно быть не менее размера «К».

Сцепление МТЗ-1221 Беларус

Сцепление трактора Беларус 1221 (рис. 1) — фрикционное, сухое, двухдисковое, постоянно-замкнутого типа.
1 — маховик; 2 — диск средний; 3 — диск нажимной; 4 — вал ведущий; 5 — ступица; 6 — подшипник; 7 — вал силовой; 8 — ступица; 9 — гаситель крутильных колебаний; 10 — рычаг отжимной; 11 — накладка фрикционная; 12 — рычажный механизм; 13 — опорный диск; 14 — вилка; 15 — шайба; 16 — гайка регулировочная; 17 — подшипник выжимной; 18 — отводка; 19 — кронштейн; 20 — втулка соединительная; 21 — вилка; 22 — валик управления; 23 — стакан; 24 — пружина; 25 — прокладка теплоизолирующая; 26 — диск ведомый.

Ведущей частью муфты сцепления является маховик (1), нажимной диск (3) и средний диск (2), имеющий на наружной поверхности три шипа, которые входят в специальные пазы маховика.

К ведомой части сцепления относятся два ведомых диска (26) с гасителями крутильных колебаний (9), установленные на силовом валу (7).

Необходимое усилие прижатия трущихся поверхностей ведущей и ведомой частей сцепления для передачи крутящего момента от двигателя к трансмиссии обеспечивается девятью пружинами (24).

Средний диск (2) имеет рычажные механизмы (12), обеспечивающие автоматическую регулировку его положения при выключении сцепления.

Опорами отжимных рычагов служат вилки (14), закрепленные на опорном диске с помощью регулировочных гаек (16), фиксируемых шайбами (15).

Управление сцеплением МТЗ-1221.2 Беларус

Выключение сцепления производится педалью сцепления (1) (рис. 2) через рычажную передачу (1),(8),(5), отводку (18) (рис. 1) и выжимной подшипник (17). Включение сцепления при отпускании педали (1) (рис. 2) осуществляется нажимными пружинами (24) (рис. 1).

Пружина сервоустройства (10) облегчает выключение сцепления и постоянно поджимает рычаг (9) педали к полу кабины во включенном положении сцепления.

1 — педаль; 2 — регулировочный болт сервоустройства; 3 — кронштейн; 4 — болт крепления; 5 — рычаг; 6 — палец; 7 — вилка; 8 — тяга; 9 — рычаг; 10 — пружина сервоустройства.

Управление сцеплением МТЗ Беларус 1221-В.2

Включение сцепления производится педалью (1), рис. 3, действующей на рабочий цилиндр (2) гидроусилителя (6) и далее на тягу (9) и рычаг (10) вала вилок выключения сцепления.

Гидроусилитель служит для снижения усилия на педали при выключении сцепления и обеспечивает перемещение рычага (10) пропорционально ходу педали. При отпускании педали все элементы управления возвращаются в исходное состояние оттяжными пружинами (4,8).

Для работы гидроусилителя используется сливной поток масла, подводимого из насос-дозатора ГОРУ по маслопроводу (12).

Пройдя через гидроусилитель, масло по отводящему маслопроводу (11) сливается в бак ГОРУ. При неработающем двигателе управление функционирует как механическое (см. рис. 2).

Для управления сцеплением применен гидростатический привод, состоящий из подвесной педали (14) с оттяжной пружиной (13), главного цилиндра (21), маслопровода (22) и рабочего цилиндра (2) с тягой.

Выключение сцепления производится педалью (14), действующей на шток (19) и поршень (20) главного цилиндра.

Под действием поршня жидкость через маслопровод (22) и шланг (5) перемещает толкатель гидроусилителя (6), обеспечивая выключение сцепления как описано выше для прямого хода. При этом корпус рабочего цилиндра с тягой (2) и педаль (1) остаются в исходном положении.

Регулировка свободного хода педали сцепления МТЗ-1221.2 Беларус

Свободный ход педали сцепления должен быть в пределах 40-50 мм. Слишком большой ход педали не позволит полностью выключать сцепление и затруднит переключение передач.

Слишком малый ход педали вызовет проскальзывание дисков муфты, быстрый износ дисков и перегрев деталей сцепления.

Чтобы отрегулировать свободный ход педали сцепления:

— Расшплинтуйте и выньте палец (2), отсоединив тягу (5) от рычага (1).

Сцепление Беларус 1221Т.2 / 1221.2 / 1221В.2 1221.3 / 1221.4

На маховике 1 (рисунок 1) двигателя установлена сухая двухдисковая муфта сцепления постоянно-замкнутого типа.

Ведущей частью муфты сцепления являются маховик 1, нажимной диск 3 и средний диск 2, имеющий на наружной поверхности три шипа, которые входят в специальные пазы маховика 1. К ведомой части сцепления относятся два ведомых диска 24 с гасителями крутильных колебаний 9, установленные на силовом валу 7. Необходимое усилие прижатия трущихся поверхностей ведущей и ведомой частей обеспечивается девятью пружинами 22. Между втулкой 8, связанной с валом привода ВОМ 4, и опорным диском 12 установлен эластичный элемент.

Средний диск 2 имеет рычажные механизмы 11, обеспечивающие при выключения сцепления установку среднего диска 2 на равном расстоянии от поверхностей трения маховика 1 и нажимного диска 3. Опорами отжимных рычагов 10 служат вилки 13, закрепленные на опорном диске с помощью регулировочных гаек 15, фиксируемых шайбами 14.

Включение и выключение сцепления производится отводкой 17 с выжимным подшипником 16, перемещающейся по кронштейну 18. Вилка 19 отводки с валиком 20 связаны с педалью сцепления через механический привод.

Смазка выжимного подшипника 16 осуществляется через пресс-масленку, ввинченную в цапфу отводки. Масленка находится с левой стороны корпуса сцепления. Для доступа к ней необходимо отвернуть пробку.

1 – маховик; 2 – диск средний; 3 – диск нажимной; 4 – вал привода ВОМ; 5 – ступица; 6 – подшипник; 7 – вал силовой; 8 – втулка; 9 – гаситель крутильных колебаний; 10 – рычаг отжимной; 11 – механизм рычажный; 12 – диск опорный; 13 – вилка; 14 – шайба; 15 – гайка регулировочная; 16 – подшипник выжимной; 17 – отводка; 18 – кронштейн отводки; 19 – вилка выключения; 20 – валик управления; 21 – стакан; 22 – пружина нажимная; 23 – шайба изолирующая; 24 – диск ведомый.

Рисунок 1 – Муфта сцепления МТЗ 1221.3

Инструкция по установке сцепления RD ТАЯ на МТЗ-1221,-1222,-1523,-2022 с Д-260

В настоящее время на тракторах Беларус -1221, -1222, -1523 с двигателями ММЗ Д-260.2 и Д-260.1 используется двухдисковая муфта сцепления рычажного типа, производства ОАО «БЗТДиА» (г.Бобруйск, РБ).

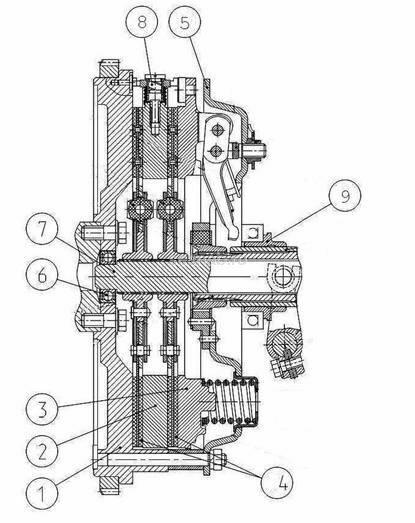

Рис. 1. Штатное сцепление тракторов МТЗ БЕЛАРУС -1221, -1222, -1523

1 — маховик; 2 — диск средний; 3 — диск сцепления в сборе (корзина); 4 -диск ведомый;

5 — диск опорный; 6 — подшипник; 7 — вал силовой; 8 — делительный механизм;

Порядок снятия муфты сцепления на МТЗ

1. Установите три технологических болта (М12х40), завернув их в нажимной диск через технологические отверстия в опорном диске (5).
2. Отверните гайки крепления опорного диска (5) к маховику (1) и снимите диск сцепления в сборе (3).

1. Снимите первый ведомый диск (4).
2. Снимите средний диск (2).
3. Снимите второй ведомый диск (4).

Порядок установки дисков муфты сцепления

1. Перед установкой демонтируйте делительный механизм, установленный в среднем диске (рис.1, поз.8, 3 места). Проведите очистку (обезжиривание) поверхностей трения маховика, среднего диска, диска сцепления. Проведите про-верку состояния подшипника (6), в случае необходимости замените.

1. Установите технологическую оправку в подшипник маховика. Технические требования к оправке изложены в «Руководстве по эксплуатации…» на трактор.

1. Установите первый ведомый диск (4) на оправку длинным концом ступицы к маховику (1).

1. Установите средний диск (2) в пазы маховика (1), перемещение диска

в пазах должно быть свободным.

1. Установите второй ведомый диск (4) на оправку коротким концом сту-пицы к маховику (1).

1. Установите диск сцепления в сборе (3) на пальцы маховика с втулками

(5), закрепите гайками. Затяжку гаек производите перекрестно, момент затяжки от 70 до 100 Н·м. Снимите транспортировочные скобы.

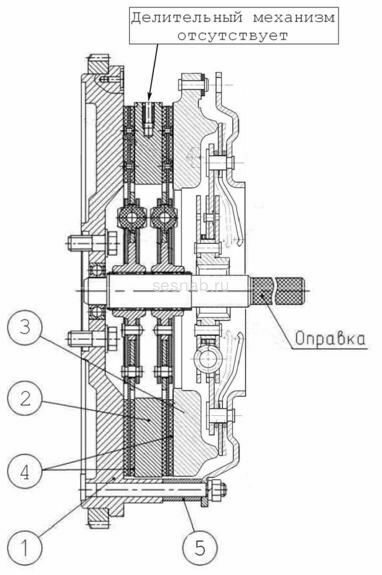

Рис. 2. Установка муфты сцепления диафрагменного типа

1. После затяжки гаек крепления проконтролируйте положение лепестков диафрагменной пружины диска сцепления. Контактные с отводкой поверхности лепестков должны находиться приблизительно в одной плоскости. Этот показа-тель также определяет правильность установки дисков муфты сцепления.

Внимание! После установки муфта сцепления не требует дополнительных регулировок.

Регулировка свободного хода отводки муфты сцепления

Регулировку свободного хода отводки муфты сцепления производить соглас-но требованиям «Руководства по эксплуатации …» на трактор.

Особенности конструкции отводки RD (ТАЯ)

Благодаря применению высокотехнологичного необслуживаемого подшипника из конструкции отводки исключены масленка и каналы для введения смазки с гарантией обеспечения работоспособности отводки на весь срок (не менее) работы муфты сцепления. Данная инновация позволяет исключить операцию по обслу-живанию подшипника отводки из работ ТО и, тем самым, снизить эксплуатационные затраты.

Рис. 3. Рис. 4

Базовая отводка муфты сцепления. ОтводкаRD (ТАЯ)

Взаимозаменяемость дисков муфты сцеплениядиафрагменного типа RD (ТАЯ)

Внимание! Возможно применение диафрагменного диска сцепления и отводки.

Диски сцепления RD (ТАЯ) на тракторах Беларус -2022 с двигателями ММЗ Д-260.4 только совместно со штатными ведомыми дисками 2022-1601130-А ввиду конструктивных отличий.

Порядок установки дисков муфты сцепления – согласно данной инструкции.

Внимание! Возможно применение муфты сцепления диафрагменного типа и отводки RD (ТАЯ) на тракторах Беларус в комплектации с 4-х цилиндровыми двигателями ММЗ и однодисковым сцеплением.

Симптомы выхода из строя диска сцепления

Узнать о том, что нужна замена сцепления МТЗ можно только после тщательной диагностики. Но существуют признаки, по которым определяются вероятные поломки. К числу таковых относятся перекосы диска при запуске сцепления, чреватые заносом трактора. В процессе длительной эксплуатации толщина последнего уменьшается. Менять его полностью не нужно, достаточно заменить накладки.

Еще одним симптомом неполадок в области сцепления являются трудности с включением передач. При их возникновении стоит сразу оценить ущерб визуально, проверив работоспособность дисков через специальные лючки.

Задний ВОМ

Задний вал представляет собой комбинированный механизм, то есть может работать в двух режимах:

1. Независимый. При таком режиме число оборотов вала зависит от оборотов двигателя трактора. Привод, связанный через муфту с маховиком дизеля, обеспечивает две частоты работы – 540 об/мин и 1000 об/мин при оборотах двигателя выше 2100 об/мин.
2. Зависимый (или синхронный). В данном режиме обороты вала определяются скоростью движения трактора. ВОМ в данном случае получает вращение непосредственно от КПП. Вал проворачивается на 3.5 оборота за 1 метр пройденного трактором расстояния. Соответственно, чем выше скорость движения, тем быстрее будет крутиться ВОМ.

Практические советы по использованию.

Конструктивные особенности приводных валов используемых машин часто имеют характер открытых, активно-вращающихся частей. Для исключения травматизма и аварийных поломок при работе с приводными машинами следует быть внимательным и учитывать следующие аспекты и правила:

1. Агрегатируемая машина с трактором должна быть в исправном техническом состоянии.
2. Использовать машину нужно строго по назначению в соответствующих требованиям условиях. Во время подготовки к работе ВОМ нужно убедиться в соответствии шлицов хвостовика вала и соединительной муфты привода используемой машины (8 шлицов или 21). При несоответствии нужно заменить хвостовик вала.
3. Проверить наличие и надёжность крепления защитных кожухов, вращающихся частей приводной машины, регулировку предохранительных муфт и исправность карданных сочленений привода.
4. Монтаж привода производят непосредственно на месте использования агрегата.Фиксация соединения делается специальным стопорным болтом при совпадении выточки на шлицах вала и отверстия соединительной муфты карданного привода агрегатируемой машины.
5. Маршрут и радиус поворота должен соответствовать конструктивным особенностям агрегата.
6. Во избежание перегрузок конструкций агрегата, выбор скорости движения, глубины обработки, ширины захвата, режима работы агрегата должен соответствовать нормам и требованиям.
7. Отсоединение делают после полной остановки вала в нейтральном положении рычага переключения режимов привода и выключенном ВОМ.

При оптимальном балансе оборотов двигателя и нагрузки достигается значительное снижение расхода топлива на единицу объёма проделанной работы агрегатом.Если агротехнические и технологические условия выполнения работ не ограничивают скорость движения агрегата, передачу подбирают, руководствуясь оптимальной нагрузкой без признаков перегрузки трактора и механизмов используемой приводной машины. Работая с энергоёмкими машинами при недостаточной мощности двигателя, в ситуации неполной загрузки производительности агрегата на скоростях выше 7 км/час — применяют понижающий редуктор КПП.

Лепестковое сцепление для МТЗ 1221

На сегодня для трактора Беларус 1221 на рынке запчастей компания разработчик ООО «Дженерал Партс» под торговым брендом «Rus Disк» предлагает диафрагменное лепестковое двухдисковое сцепление. Данный узел был одобрен заводом МТЗ, где в процессе проведенных испытаний на базе испытательной станции ОАО «МТЗ» диафрагменная муфта отлично показала себя на всех режимах работы в составе трансмиссии трактора и нареканий выявлено не было.

Для скептиков применения диафрагменной корзины на тракторах нужно отметить, что ряд мировых производителей тракторов такие как: Kubota, Hyundai, Mahindra, Case, New Holland, AGCO, John Deere, Mitsubishi, Ford активно используют в составе трансмиссии муфты сцепления данного типа. В ряде известных производителей муфт диафрагменного типа находятся компании Luk, Valeo, Sachs.

Касаемо процесса установки лепестковой корзины на МТЗ 1221, нужно отметить, что порядок не отличается от монтажа рычажного сцепления, единственным условием является удаление на среднем диске рычажных механизмов-делителей, которые в составе диафрагменного сцепления не нужны.

Преимущества

1. Конструкция нажимной части корзины состоит из меньшего количество деталей, что значительно снижает его массу, повышает надёжность конструкции и сбалансированность узла.
2. Диафрагменная муфта не требует регулировок при установке сцепления, а также в процессе эксплуатации.
3. Особенностью диафрагменного сцепления является его более комфортный лёгкий выжим вне зависимости от степени износа фрикционных дисков.

Касаемо дополнительных улучшений лепестковой муфты бренда «Rus Disк» для МТЗ 1221 можно отметить: следующие особенности конструкции.

1. Ступица ВОМ имеет модернизированное надёжное крепление с использованием пружинного демпфера.
2. Ведомые диски являются улучшенным аналогом заводских дисков 85-1601130-01/02 с фрикционными безасбестовыми накладками повышенной стойкости, где плавность включения обеспечивается двухуровневым демпфером в составе диска.
3. Накладки диска наклёпаны через секторные пружинные сегменты диска, что также положительно влияет на плавность работы муфты и повышает рабочий ресурс диска.
4. Выжимной подшипник имеет необслуживаемую конструкцию, что снижает эксплуатационные расходы.

Порядок установки и демонтажа муфты

Для ремонта механизма муфты необходимо раскатить трактор, то есть отсоединить корпус сцепления от плиты дизеля. После закручиваются три технологических болта (М12Х40) в отверстия нажимного диска через отверстия в опорном диске корзины. Затем откручиваются болты крепления корзины к маховику дизеля и демонтируется корзина муфты в сборе.

Для соблюдения баланса при разборке механизма предварительно необходимо метками обозначить взаимное положение всех дисков муфты относительно друг друга, включая маховик дизеля. В последующем, сборку механизма осуществляют в соответствии с метками изначального расположения деталей.

Установку муфты на дизель осуществляют с помощью вспомогательного приспособления, выполненного в виде имитирующего силовой вал шлицевой оправки. Данный фальшвал обеспечивает центровку всех дисков в пакете корзины относительно оси вращения маховика дизеля.

Размеры монтажной шлицевой оправки для установки сцепления МТЗ 1221

Монтаж муфты осуществляют в следующем порядке:

1. Монтажную оправку устанавливают в подшипник маховика дизеля.
2. Устанавливают первый ведомый фрикционный диск на шлицы оправки удлинённой стороной его ступицы к маховику.
3. Устанавливают средний диск в пазы маховика.
4. Второй ведомый диск устанавливают на оправку короткой стороной ступицы к маховику ( то есть оба ведомых фрикционных диска устанавливаются короткими частями своих ступиц друг к другу).
5. Затем устанавливают отжимной диск в сборе с упорным диском на пальцы маховика и затягивают гайками.

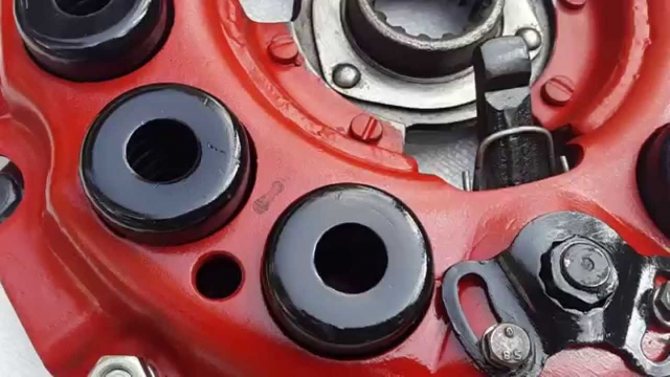

6. Осуществив сборку выкручивают технологические установочные три болта и переходят к регулировке положения лапок сцепления.
