Установка моста ГАЗ-66 на МТЗ

Еще одним вариантом тюнинга, направленным на улучшение проходимости МТЗ, а также его тяговых характеристик является установка моста ГАЗ-66
Данный тип переделки является крайне сложным, поэтому настоятельно вам советуем внимательно изучить данный вопрос в интернете, а при непосредственной работе обратить внимание на следующие моменты:

• Для передачи оборотов необходимо будет изготовить промежуточный редуктор.
• К мосту следует приварить втулку для крепления его к трактору.
• Привод можно поставить от какого-то 150-сильного МТЗ (если вы, к примеру, ставите газовский мост на 82-го «Беларуса»).
• Если редуктор главной пары ГАЗ-66 выходит больше ширины трактора, то его лучше укоротить. Так он встанет по центру, как у моста МТЗ.

Полугусеничный ход и 8-колесный трактор

Эффективным средством повышения проходимости тракторов семейства МТЗ является установка на них так называемого «полугусеничного хода», который представляет собой две резинометаллические гусеницы и два комплекта натяжных устройств. Гусеница в свою очередь охватывает ведущие колеса, а также устанавливаемые дополнительные натяжные колеса.

Монтаж полугусеничного хода выглядит следующим образом:

1. Собирается балансир с натяжным колесом.
2. Ведущие и направляющие колеса трактора устанавливаются на колею.
3. Снимается подножка трактора.
4. Устанавливаются натяжные устройства.
5. Располагаются пружинные амортизаторы.
6. Устанавливаются натяжные колеса полугусеничного хода на размер колеи, который должен быть равным колее колес трактора.
7. Гусеницы растягиваются почвозацепами на грунт таким образом, чтобы расположение бобышек на них совпало с направлением рисунка протекторов шин ведущих колес трактора.
8. Колеса обтягивают гусеницами.
9. Проверяется давление в шинах колес трактора (оно должно быть 0,137 МПа для задних и 0,216 МПа для натяжных колес) и регулируется натяжение гусениц.

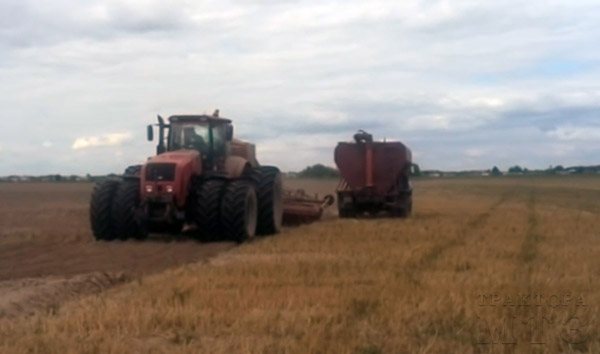

8-колесный трактор МТЗ-3522

Еще одним вариантом повышения проходимости трактора и уменьшения его давления на грунт является переоборудование техники на восьмиколесную основу. Данную доработку лучше всего проводить в специализированном центре.

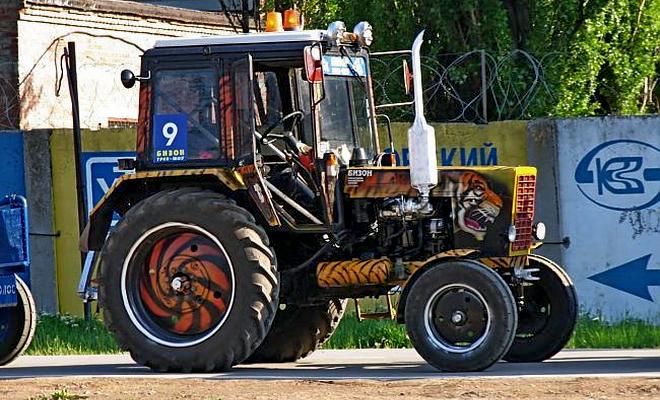

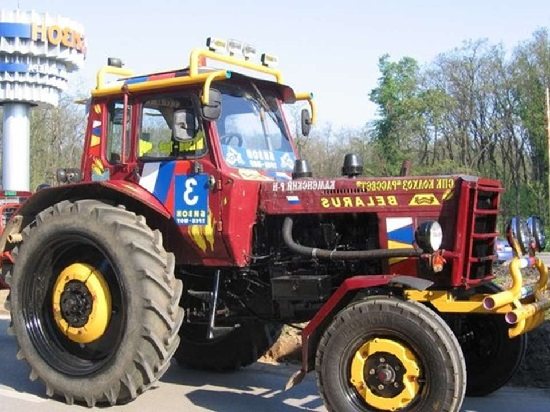

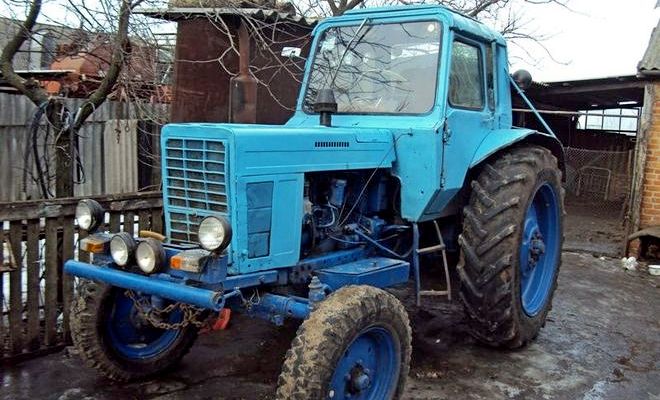

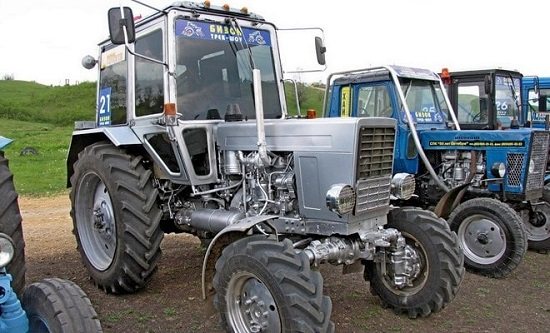

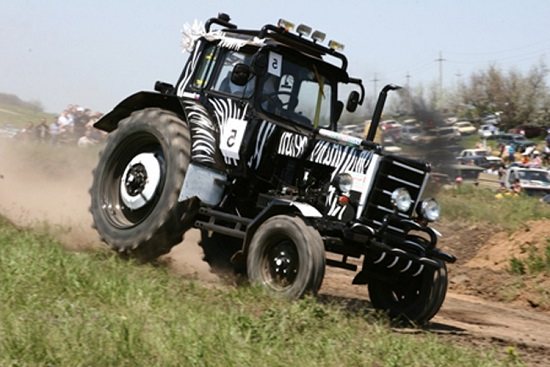

Внешний тюнинг МТЗ

Тюнинг тракторов Беларусь с внешней стороны подразумевает под собой смену цветовой гаммы кузова. Традиционно, производители поставляют на рынок трактора, окрашенные в однотонные скучные цвета. Владельцу машины есть где разгуляться: он может полностью реализовать самые смелые свои фантазии при окраске кузова. Тюнинг кабины МТЗ преобразит агрегат.

В зависимости от желания владельца техники трактор можно окрасить в другой цвет полностью, можно использовать аэрографию. Однако, надо понимать, что перед покраской кузов нужно тщательно подготовить. Рисунок, к примеру, можно наносить только на выровненную поверхность, иначе он будет искажен.

В качестве тюнинга МТЗ-80 также рассматривают навешивание ряда декоративных элементов. Например, многие устанавливают молдинги, решетки, делают специальные накладки на порог. Иногда даже можно встретить колеса с колпаками, изготовленными умельцами своими руками.

Если вы решили проводить тюнинг тракторов МТЗ ЮМЗ Т-40, важно отдавать себе отчет в том, сколько средств и сил будет на это потрачено. Чтобы реализовать все идеи, вам понадобятся детали хорошего качества и инструменты, которые вынесут все необходимые работы

Экономить на этом не следует.

Самой сложной частью работы, когда на МТЗ-50 тюнинг осуществляется с внешней стороны, как и при работе с любой другой моделью, является модернизация кузова и его составляющих. Ее можно сделать своими руками, приобретая необходимые детали в специализированных магазинах и дорабатывая их, подгоняя под свои запросы. Иногда лучше воспользоваться услугами специалистов, которые под заказ выполнят самые сложные работы. Успешный внешний тюнинг МТЗ Т-40 обеспечит богатая фантазия владельца трактора.

Можно воспользоваться моментом и сделать трактор таким, каким вам всегда хотелось бы его видеть

Внимание стоит обратить на сварочные швы: они должны быть выполнены очень аккуратно и правильно обработаны, чтобы в будущем не возникла коррозия

Не стоит бояться использовать навесные декоративные элементы — главное, не переборщить с количеством и не прогадать с качеством этих составляющих.

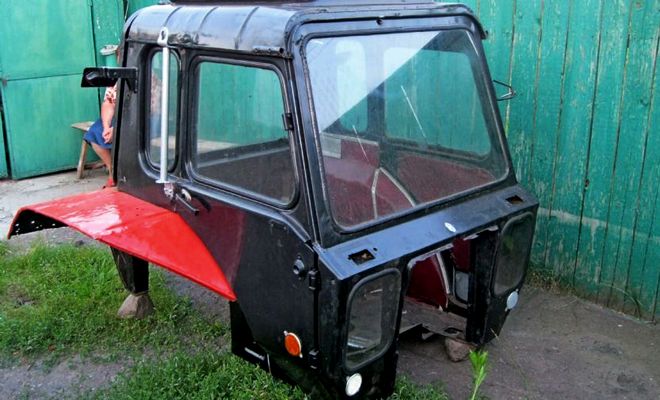

Как изготовить самодельную кабину на трактор МТЗ

Однако никто не застрахован от поломок, поэтому придется чинить кабину, возможно, своими руками. Ремонт кабины, ее переделка или доработка с помощью квалифицированных работников будет стоить недешево, а сделать работу самому — вполне реально. К тому же на безкабинных тракторах тоже можно смастерить кабину своими руками. Самодельная кабина на трактор — это удобно, дешево и надежно.

Что нужно знать об установке самодельной кабины МТЗ-82, МТЗ-50 и на Т-40

Самое важное, на что стоит обратить внимание, решившись установить самодельную кабину на МТЗ, — это качество материалов. В конструкцию можно вносить изменения, которые позволяют сделать ее еще дешевле. В первую очередь необходимо решить, какой материал будет использоваться для основной части каркаса.

Так, делая проект кабины на МТЗ самодельной, можно учесть, что стекло в нижней части дверцы — необязательный элемент, и от него вполне можно отказаться. Это сделает конструкцию более прочной, так как не будет риска того, что стекло разобьется.

Вначале нужно обстоятельно подготовиться к работе, а именно:

1. Обустроить просторное рабочее помещение.
2. Приготовить необходимые материалы: стальные листы (1,2-2 мм), квадратные трубы, стекла (лобовое, заднее и боковые), шуруповерт, инструменты для плотницких и столярных работ, сварочный аппарат.
3. Приготовить расходные (крепежные) материалы: болты, шурупы, гайки.

Рассмотрим, как создается кабина МТЗ-50 своими руками. Аналогично ее делают и на любой другой трактор.

Самыми распространенными ошибками при конструировании являются просчеты при планировании наполнения кабины.

Так, не все учитывают, что пол в кабину МТЗ-82 надо укладывать не ровно, а ступенчато. Первая ступень нужна для того, чтобы по ней перемещаться, в ней же можно предусмотреть нишу для аккумулятора (в том случае, если кабина МТЗ-82 подразумевает использование стартера). На второй ступени расположится помост для водительского сиденья. Третья ступень нужна для того, чтобы выполнять роль своеобразного подлокотника. На этой ступени может сидеть и пассажир, так как ширина выступа позволит это сделать.

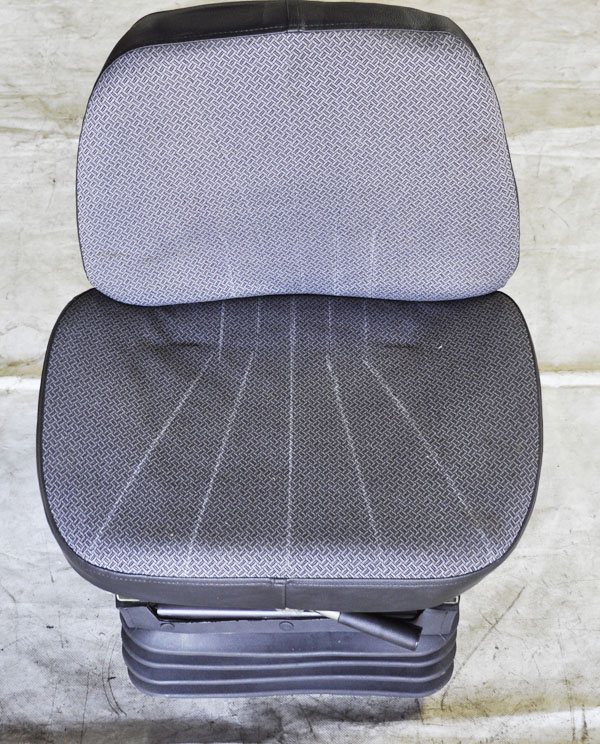

Также стоит учесть, что сначала нужно приобрести автомобильное сиденье, а уже потом планировать высоту потолка. Кресло не должно быть слишком высоким: в таком случае оно помешает оценивать обстановку сзади при необходимости. Когда все нюансы учтены, можно начать конструировать самодельную кабину на МТЗ-80, 50 или другой трактор.

Система отопления трактора МТЗ 82 (80) со старой, малой кабиной

Устанавливаемая с 1975 года малая кабина оснащена системой обеспечения микроклимата с функциями очистки поступающего воздуха, его нагрева в холодный период года и охлаждения в летний. Блок системы размещён отдельным блоком по левую сторону места водителя.

Устройство и принцип работы

Всасывание воздуха осуществляется с помощью оборудованного в корпусе отопителя центробежного вентилятора, получающего привод от штатного электродвигателя устройства. Перед поступлением в блок отопления воздух проходит очистку через фильтрующий элемент грубой очистки и фильтр тонкой очистки с масляным улавливателем пыли.

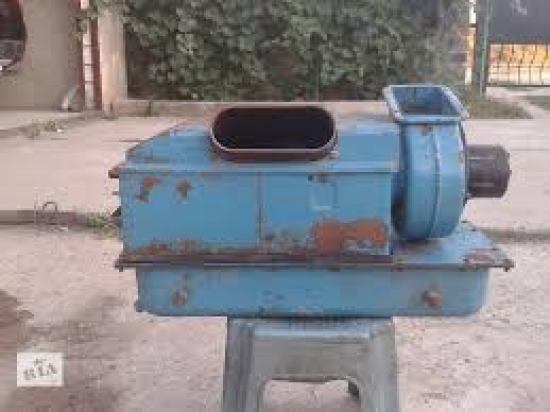

Старый блок отопления МТЗ 80 с функцией охлаждения и увлажнения воздуха

Обогрев осуществляется отбором тепла от теплоносителя (воды или антифриза) системы охлаждения двигателя трактора. При воздействии помпы дизеля и естественной конвекции нагретая жидкость поступает в теплообменник отопителя от задней стенки головки цилиндров дизеля через установленный запорный кран или от второго выходного окна в головке пускового двигателя ( в случае использования ПД 10 в системе пуска). Проходящий воздух через ячейки радиатора-теплообменника печки нагревается и поступает по воздуховодам в салон кабины. Интенсивность потока нагретого воздуха регулируется положением рециркуляционного люка во внутреннем воздухозаборнике и изменением положения двух заслонок в корпусе отопителя. После прохода через радиатор печки жидкость уходит по трубопроводу к помпе дизеля через встроенный патрубок корпусе узла.

Важно Многофункциональный культиватор Stihl ММ 55 для любых задач

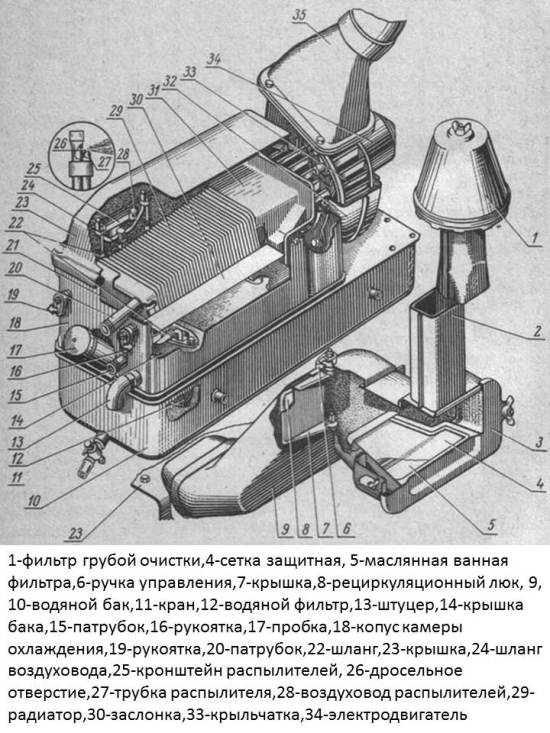

Устройство отопительного блок МТЗ 80 малой кабины

Охлаждение воздуха осуществляется за счёт испарения воды, в потоке всасываемого вентилятором воздуха при перекрытом запорном кране системы охлаждения дизеля. Вода поступает из штатного водяного бака устройства, проходя через фильтр по резиновым трубкам к распылителям. Распыление осуществляется за счёт созданного разрежения воздуха, поступающего под давлением к водяной трубке от ресивера пневмосистемы трактора через дроссель, трубопровод и запорный кран. Увлажнённый и охлаждённый воздух далее всасывается вентилятором и через воздуховоды подаётся в салон кабины. Уровень охлаждения также регулируется рециркуляционным люком и заслонками.

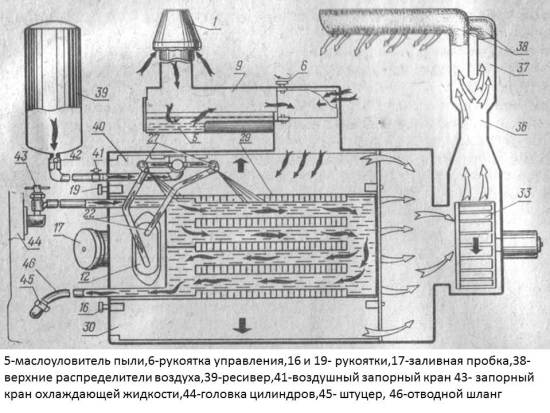

Схема работы блока отопления МТЗ 80 с малой кабиной

Установка дозатора на мтз 82 старого образца

Основными сложностями при установке дозатора на трактора самого раннего выпуска МТЗ 82(80) это крепёж кронштейна для гидроцилиндра на балку моста в условиях отсутствия монтажного места. В сети показан опыт практиков из нескольких вариантов решения этой задачи с использованием хомутов на балке или прямого приваривания кронштейна.

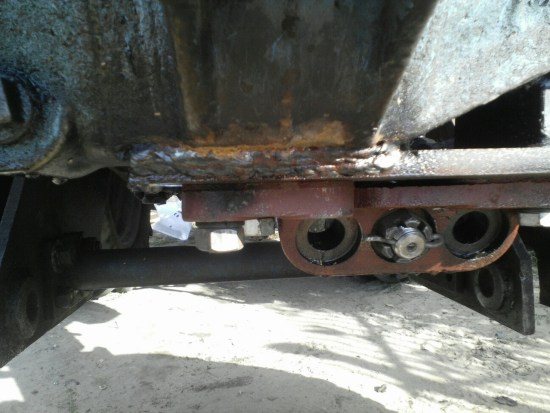

Кронштейн на балке моста

Наиболее приемлемым решением, обеспечивающим надёжное соединение, является следующая технология выполнимая в обычных слесарных условиях:

1. Размечается место под площадку для крепления кронштейна на балке соответствующего размера контактной плоскости детали. Замер осуществляют прикладыванием гидроцилиндра с выдвинутым штоком до среднего положения (на 100 мм) при условии соединения края штока к поворотному рычагу в положении колёс прямо и симметричном вылете левой и правой полуосей моста относительно оси движения трактора. При этом место для площадки соединения кронштейна с мостом определяют совпадением проушины второго края гидроцилиндра с отверстием кронштейна. Совпадающее отверстие должно соответствовать установленной колеи моста. При этом нужно учитывать что, в случае установленной минимальной колеи цилиндр присоединяется к крайнему правому отверстию кронштейна (по ходу трактора), при максимальной к крайнему левому.
2. Определив место площадки прикладыванием цилиндра и кронштейна к балке моста приступают к её подготовке. Для обеспечения присоединения плоской детали необходимо полукруглую поверхность балки моста максимально приблизить к плоской путём наплавки метала электродуговой сваркой и последующей обработки поверхности обдирочным кругом болгарки.
3. После получения более-менее плоской поверхности готовят шину из листа стали толщиной 15 -20 мм соответствующего контактной площади кронштейна размера. По отверстиям кронштейна размечают и высверливают отверстия на шине. Осуществляют нарезку соответствующей резьбы четырём болтам крепления кронштейна и подгоняют диаметр двух безрезьбовых отверстий под штифты.
4. На заключительном этапе прикладывают изготовленную деталь к подготовленной наваренной площадке на балке моста и приваривают швом по периметру с максимальным соблюдением уровня горизонтального положения плоскости шины. Таким образом, будет выполнена ровная площадка для плотного прилегания и надёжного соединения кронштейна с мостом без использования фрезерования.

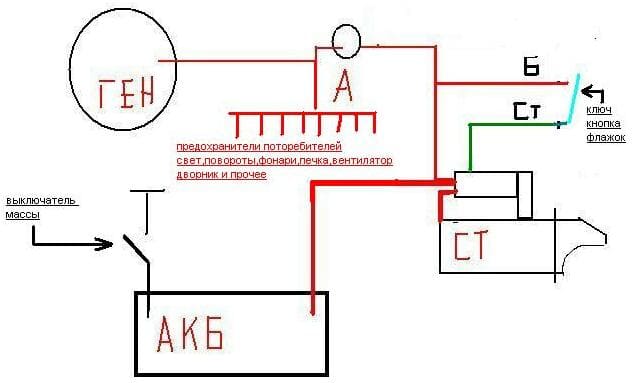

Схема зарядки МТЗ-80

Данная схема цветная с описанием показывает, из каких элементов состоит система зарядки трактора МТЗ-80.

1. Генератор, который является основным источником питания.
2. Батареи аккумуляторные, свинцово-кислотные – выполняют роль резервного источника питания тракторного двигателя.
3. Лампа индикации, которая загорается при том случае, когда при включении замка зажигания генератор не вырабатывает электрический ток.
4. Блок предохранителей, защищающий электрическую цепь от короткого замыкания.

Генератор и АКБ подключаются «плюсовым» проводом, а «минус» выводится на металлический корпус.

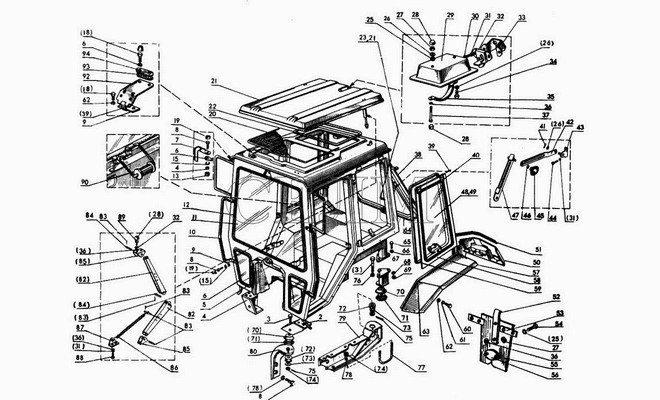

Устройство кабины

Самодельная кабина для минитрактора создает комфорт и удобство для работающих – при минимальных затратах труда и материалов условия труда кардинально меняются, позволяя работать по намеченному графику практически в любую погоду. Это касается любых моделей минитехники, в том числе популярных ДТЗ, Т-25 (Россия), Xingtai, Jimna, Dong Feng (Китай) и других. Во многом повторяя по конструкции, применяемые на серийных машинах, самодельные кабины практически не отличаются от них по качеству, если изготовлены профессионалами в соответствующих условиях.

Кабина и особенности её конструкции

На тракторах МТЗ установлена одноместная, герметизированная кабина, с жёстким и прочным каркасом, защищающим водителя при опрокидывании трактора или его переворачивании. Для большего комфорта в процессе движения используются резиновые амортизаторы и отсутствие жёсткой привязки к кузову. Заднее окно и крыша при необходимости могут открываться (удерживание их в таком положении осуществляется за счёт особого кулисного механизма), обеспечивая естественную вентиляцию кабины, а при закрытии фиксируются посредством зажимов.
Заднее окно имеет два положения при открытии – полное или частичное. Каждая из дверей оснащена замком, с внутренней стороны на них установлены защёлки, при этом левая ещё и закрывается на ключ снаружи.

Внутренняя и наружная ручки дверей смонтированы на едином стержне и при закрытых замках остаются в неподвижном положении. Для того чтобы открыть дверь, ручку следует провернуть вверх. Подъём в трактор облегчается за счёт установленных поручней и подножки с двумя ступеньками на ней.

Отдельные элементы пола в районе КПП и под водительским сидением выполнены в съёмной вариации, что позволяет при необходимости проводить незначительный ремонт без демонтажа кабины.

Алгоритм изготовления самодельной кабины трактора

Сначала создаются чертеж и схема выполнения работ. Прежде всего нужно сварить переднюю часть кабины с учетом лобового стекла трактора. Для этого необходимо изготовить контур стекла из листа фанеры с запасом для прокладки уплотнителя. Точно так же нужно поступить и с задней стенкой, только после этого браться за замеры боковых частей трактора и его дверей. Боковые части должны быть оснащены открывающимися стеклами, которые можно купить в специализированных магазинах. Это позволит сделать работу на тракторе более комфортной, можно будет проветрить помещение.

После замеров можно переходить к конструированию каркаса из бруса. По его внешнему контуру должны быть выставлены квадратные трубки, после чего производится точечная сварка деталей. После уточнения замеров необходимо переходить к сварке проемов для стекол. Сварка должна происходить на ровной поверхности.

Перед тем как будет производиться облицовка всех частей трактора, нужно определиться с высотой: потолок должен находиться выше водителя минимум на 20 см. После проведения всех расчетов определяется высота стоек, на которые будет распределяться основная нагрузка. Только после всех этих процедур можно начинать делать крышу трактора из стального листа (2 мм) и трубки (диаметр 100 мм). Трубка разрезается вдоль и к ней приваривается стальной лист, который будет играть роль крыши в дальнейшем. После этого уже выполняется сварка всей кабины и установка зеркал.

После сварки деталей идут более мелкие работы, например, установка замков в двери. Если снаружи замок устанавливается просто, то механизм, располагающийся внутри, требует доработки.С внутренней стороны двери там, где располагается замок, нужно приварить или прикрутить щеколду с пружиной, а потом присоединить ее к замку.

Панель приборов можно позаимствовать у трактора, подсоединить к ней провода и получить готовый пульт, размещенный на металлическом корпусе. Таким же образом следует поступить и с печкой, которая понадобится зимой. Из печки выводятся 2 патрубка: один направляется к лобовому стеклу, а другой будет выдувать воздух. Если кабина герметичная, то понадобится время от времени ее проветривать, чтобы ушла лишняя влага.

Тюнинг кабины МТЗ 80, 82

Все изменения внутри трактора проводятся для повышения комфорта в кабине. В модификациях тракторов, выпущенных довольно давно, нет таких удобных приспособлений, как магнитола, дополнительное освещение, навигационная установка.

Дополнительные устройства легко найти в продаже. Это существенно расширяет возможности тюнинга кабины МТЗ 80 в плане использования диодов в подсветке, установки комфортного сидения, тонировки окон.

Улучшение характеристик техники

Одним из самых популярных направлений внутреннего тюнинга трактора является улучшение проходимости и тяговых параметров машины.

Интересный вариант – монтаж моста ГАЗ-66. При проведении таких работ следует учитывать что:

• Потребуется изготовление промежуточного редуктора, обеспечивающего передачу оборотов;
• Для крепления к трактору нужно приварить к мосту специальную втулку;
• Редуктор главной пары нового моста нужно укорачивать, чтобы он стоял по центру.

В любом случае, такие работы лучше доверять специалистам. Сохранить мощность тракторной техники помогает своевременное техобслуживание. Увеличить мощность возможно за счет замены турбины либо всего двигателя на более мощный.

Часто при тюнинге МТЗ оправдывает себя монтаж лучших агрегатов с других тракторов бренда.

Но данные работы придется узаконить, пройдя регистрацию в уполномоченных органах. Также учитывайте, что цена «переделки» может оказаться сопоставимой со стоимостью новой машины.

Технические характеристики

Основные технические параметры трактора:

• масса (без загрузки балластом и дополнительным оборудованием) — 3270 кг;
• тяговая категория — 1,4 т;
• рабочий объем — 4,75 л;
• диаметр цилиндра — 110 мм;
• ход поршня — 125 мм;
• порядок вспышек в цилиндрах — 1-3-4-2;
• геометрическая степень сжатия — 16;
• номинальная мощность — 80-81 л.с. при 2200 об/мин;
• крутящий момент — до 298 Н*м при 1400-1600 об/мин;
• максимальная скорость — до 34,3 км/ч.

Двигатель МТЗ 82

На машинах Беларус используется рядный 4-цилиндровый дизель с принудительным жидкостным охлаждением. Ранние серии оснащались мотором модели Д-240, который имел мощность от 75 до 80 л.с. (зависит от года выпуска). Распределительный вал находится в теле блока цилиндров, привод клапанов выполняется штангами и коромыслами. На каждый цилиндр установлены по 1 впускному и выпускному клапану. Регулировка зазоров в механизме выполняется вручную.

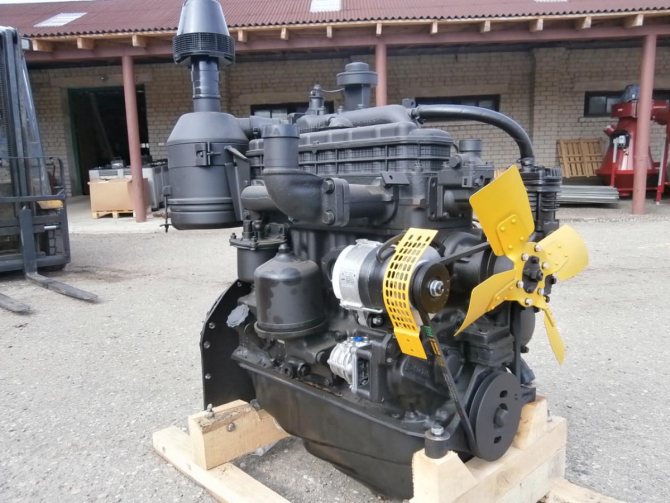

Двигатель машины Беларус МТЗ 82.

Для запуска силового агрегата используется отдельный 1-цилиндровый пусковой двигатель мощностью 10 л.с. Часть тракторов оснащена электрическим стартером с управлением из кабины оператора. С начала 2000-х гг. стал использоваться усовершенствованный 81-сильный дизель Д-243, соответствующий нормам токсичности Stage I и II.

Подача топлива осуществляется механическим насосом и форсунками. Часть агрегатов оснащается устройствами для прогрева перед пуском в зимнее время.

Потребление топлива

Расход дизельного горючего зависит от нагрузки и вида выполняемых работ:

• движение по грунтовым и шоссейным дорогам — 7 л/ч;
• распахивание грунта средней плотности — 33,6 кг на 1 Га;
• посевные работы на почвах средней категории — 14,9 кг на 1 Га;
• культивация — 9,5 кг на 1 Га;
• пропахивание противопожарных траншей — 210 кг на 100 км рва;
• обработка сельскохозяйственных культур — 5,6 кг на 1 Га.

Расход топлива зависит от состояния поршневой группы двигателя и от общего технического состояния трактора и сельскохозяйственной навески. По мере износа мотора снижается его мощность и возрастает угар масла. Производитель рекомендует делать замену смазывающего вещества в картере дизеля через каждые 250 часов работы (измеряется при помощи контрольного прибора, установленного в кабине).

Коробка передач

Трактор оснащен 9-ступенчатой КП с 2-скоростным понижающим редуктором, увеличивающим число передач переднего хода до 18. Трансмиссия содержит 2 скорости заднего хода, которые путем переключения редуктора трансформируются в 4. Описание последовательности действий рычагом при переключении нанесено на специальной табличке, расположенной в кабине. На части тракторов встречается реверсивная 9-скоростная коробка.

Коробка передач МТЗ 82.

Для передачи момента от мотора на первичный вал коробки использована 1-дисковая муфта сухого трения. На задней стенке КП расположен вал отбора мощности, имеющий частоту вращения 540 об/мин или 1000 об/мин (режим работы выбирается оператором). На части тракторов устанавливается дополнительный уменьшитель скорости хода, увеличивающий тяговое усилие.

Гидравлическое оснащение трактора

Для привода гидравлических цилиндров используется шестеренный насос, смонтированный на коробке передач. Помпа обеспечивает производительность в пределах 45 л/мин, давление ограничивается предохранительным клапаном. В конструкции техники использованы цилиндры 2-стороннего действия, допустимая грузоподъемность задней навески составляет 900 кг (при вылете 1900 мм относительно оси заднего моста). Для распределения потоков жидкости использован многопозиционный золотниковый распределитель с ручным управлением.

На двигателе установлена дополнительная помпа с пониженной производительностью. Узел используется для обеспечения работоспособности гидравлического усилителя рулевого управления. На технике, выпущенной после 2015 г., используется гидрообъемный привод. Усилитель входит в устройство рулевого механизма, для разворота колес применяется рулевая трапеция с рычагами и сферическими шарнирами.

Все об удобстве и комфорте современных кабин МТЗ

Работу трактористов нельзя назвать легкой, так как влияние внешних факторов, которые возникают во время выполнения поставленных задач, на организм очевидно. Трактористы часто встречаются с большим количеством пыли, высокой температурой окружающей среды, природными осадками, сильной тряской и другими неприятными моментами.

Производители тракторов уже давно начали предусматривать эти факторы и поставлять на рынки изделия с кабинами, оборудованные по последнему слову техники. Производитель МТЗ является одним из ярких тому подтверждений. Например, кабины трактора МТЗ 80 старого образца были заменены новым современным «рабочим местом», в котором предусмотрено множество деталей и нюансов. Эти детали повышают уровень комфорта во время рабочего процесса для оператора устройства.

Ремонт кабины МТЗ своими руками

Если кабина требует ремонта, стоит учесть, что при доработках ее обычно снимают с колесной рамы. Разобрать кабину довольно сложно, но иногда это просто необходимо. Часто при перепланировке практикуется установка кабины ЯМЗ на МТЗ. Это хороший вариант, учитывая, что крепления на тракторах практически одинаковые.

Кабина МТЗ, как и другие тракторные системы, требует регулярного обслуживания и ремонта.

• Наиболее частые поломки всех типов кабин (в том числе малогабаритных):
• Нарушение целостности звуко- и теплоизоляции
• Поломка органов управления (рычаги, педали, переключатели)
• Неисправность вентиляции
• Износ креплений кабины

Звукоизоляцию можно обеспечить, оборудовав кабину вибропеной или используя монтажную пену в зазорах для обеспечения теплоизоляции.

Отрегулируйте или замените рычаги и педали в соответствии с рекомендациями производителя (например, регулировка свободного хода педали сцепления).

• Если в салоне нет теплого воздуха, значит, в обогревателе нет циркуляции воды. Для этого может быть несколько причин:
• Забит кран.

Также теплый воздух может не засасываться в салон из-за сломанного вентилятора.

Горячий влажный воздух из вентиляционного отверстия может указывать на утечку в системе отопления.

Тюнинг двигателя и технических параметров

Каждый трактор обладает своими собственными характеристиками, и на двигатель надо посмотреть с разных сторон. Тюнинг МТЗ-40 будет радикально отличаться от тюнинга МТЗ-3022 или МТЗ-892. Обычно переделки затрагивают внутренности силовой установки, то есть происходит пересмотр его основных свойств. Дизельный двигатель МТЗ-50 может получить метановое дополнение. Это дает возможность уменьшить расход дизельного топлива и на 80% заменить его природным газом.

Как вариант, для тюнинга МТЗ-1221, в отношении двигателя, рассматривается проведение технических осмотров и ремонта при необходимости и при наступлении сроков планового осмотра. Некоторые трактористы решили, что им подойдет полная смена силовой установки, и сделали выбор в пользу более мощных двигателей. На практике можно проследить тенденцию, что установка на МТЗ силового агрегата, взятого с другой спецтехники, бывает самым правильным решением в том случае, когда вам хочется повысить технические показатели, и можно обойтись малой переделкой.

Но такая модернизация может дорого стоить — новый мотор нужно будет должным образом зарегистрировать и получить разрешение на работу. Иногда сумма бывает настолько заоблачной, что на нее проще приобрести новый, более мощный и современный, трактор.

Во время переделки в МТЗ трактора МТЗ-82 зачастую ставят специальное устройство, которое позволяет в значительной степени усилить мощность силовой установки. Такую функцию выполняет турбина на МТЗ. Иногда стоит прибегнуть к хитрости и взять элементы других тракторов (например, кабины МТЗ-80) и провести тюнинг МТЗ-82 или любого другого белорусского трактора.

Среди основных технических параметров, которые подвергаются улучшению, выделяют проходимость трактора. Здесь есть несколько способов проведения усовершенствования разных моделей, в том числе это касается выполнения операции тюнинг МТЗ-892:

1. Установка средних колес, благодаря чему трактор начинает передвигаться не на 4 колесах, а на 8. Это дает возможность увеличить площадь взаимодействия колес и почвы, и трактор становится более устойчивым.
2. Монтаж полугусеничного хода. Используется с той же целью, что и предыдущий способ. Подразумевает установку резинометаллических гусениц, которые работают одновременно с натяжными устройствами. Трактор начинает в меньшей степени оказывать давление на почву и может работать на болотистых местностях.

Иногда переделка МТЗ-80 подразумевает замену моста, который берут у ГАЗ-66. Но процедуру очень сложно выполнить самостоятельно, рекомендуется обратиться за помощью к специалистам в области ремонта сельскохозяйственной техники, чтобы доработка была произведена квалифицированно.

Как сделать кабину для минитрактора самому

Минитехника сегодня необычайно популярна. Связано это с развитием малого предпринимательства во всех сферах нашей жизни, в том числе в сельском и коммунальном хозяйстве.
Удобная универсальная техника с множеством навесных механизмов позволяет в короткие сроки выполнить работы, на которые раньше требовались дни, а иногда и недели. Минитракторы небольших размеров часто выпускаются в облегченных вариантах, без кабины, что значительно усложняет работу в непогоду. Малый бизнес и индивидуальные предприниматели достаточно быстро освоили эту оставшуюся свободной нишу и предлагают владельцам и арендаторам удобные кабины.

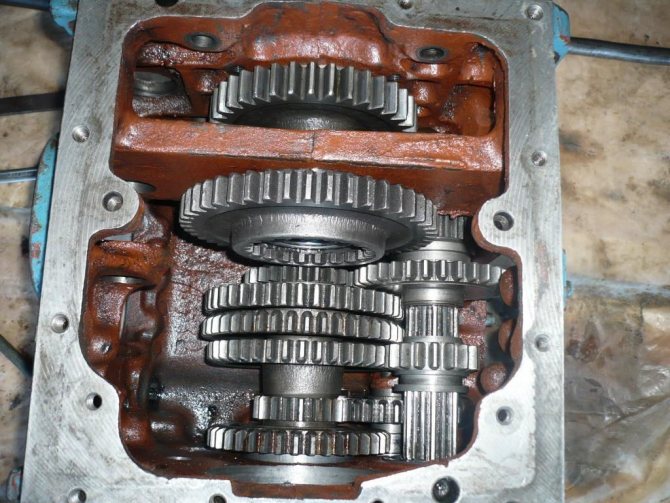

Как устроена коробка передач МТЗ-82

Тракторы «Беларус» оснащаются одиннадцатиступенчатой коробкой передач. Таким образом, техника обладает 9 передними и 2 задними рабочими режимами. Стоит учитывать, что когда базовая комплектация трактора подразумевает включение редуктора ходоуменьшителя, то количество рабочих режимов автоматически увеличится вдвое. Эта схема будет служить оптимально, если трактор работает на сложных территориях: она в значительной степени расширит возможности агрегата без увеличения расхода топлива.

Схему переключения и устройство коробки передач можно найти в свободном доступе в сети интернет без особых проблем. Рассмотрим, как устроена КПП, как разбираем, демонтируем и собираем приборы, входящие в комплект отремонтированной КПП колесных тракторов Беларус.

Схема коробки передач и принципы ее работы:

1. Передачи могут переключаться только при низких оборотах силовой установки.
2. На этом этапе нужно нажать сцепление.
3. Включение необходимого режима работы, сцепление может быть отпущено, но делать это нужно плавно.

Внутреннее обустройство

Изнутри все элементы кабины обтянуты тепло- и шумоизолятором, что позволяет создать при работе максимально комфортный микроклимат. Для обогрева в зимний период используется отопитель, забирающий часть тепла из водяной системы дизеля. Вентиляция может проходить как естественным путём (открытые окна и двери), так и за счёт принудительной подачи очищенного, охлаждённого и увлажнённого воздуха.
Кабина МТЗ оснащена двумя комплектами стеклоочистителей – на заднем стекле с ручным приводом, а на переднем с электрическим. Помимо этого, в стандартную комплектацию входит противосолнечный козырёк, три зеркала, термос, аптечка, вешалка для одежды и плафон.

Водительское сидение снабжено ремнями безопасности, оснащено подвеской торсионного типа и амортизатором на гидравлике. По желанию водителя его можно отрегулировать как по положению, так и по жёсткости. Рулевое колесо также может быть отрегулировано для более удобной посадки и работы.

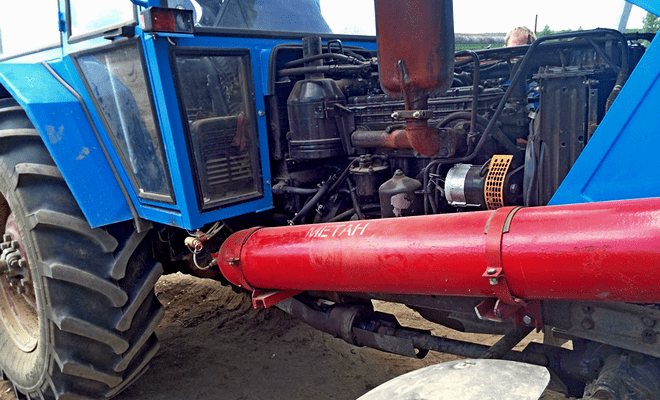

Трактор на метане

Идея совмещения дизеля и газа далеко не нова. Уже несколько лет на территории нашей страны работают компании, которые за определенную плату дополняют дизельные моторы газобаллонными установками.

Однако работают эти компании в большинстве своем с двигателями автомобильными (самосвалы, тягачи и разнообразный грузовой транспорт). Тем не менее, переоборудовать можно и трактор, заменяя в итоге до 80% дизтоплива на природный газ. Алгоритм внедрения газобаллонного оборудования (ГБО) выглядит следующим образом:

1. Сначала устанавливаем систему подачи газа на двигатель, монтируем все необходимые датчики, устанавливаем впрысковый редуктор и электромагнитные газовые форсунки.
2. Затем монтируем подходящую систему ограничения подачи дизтоплива. Здесь все зависит от типа мотора. Так, например, на двигатели с механическим топливным насосом устанавливается электронный актуатор, а на движки с топливными системами, управляемые электроникой – ставим специальный блок управления, ограничивающий подачу дизтоплива.

Преимущества газодизельной модификации очевидны:

• Экономия дизельного топлива.
• Увеличение времени использования трактора без дозаправки практически в два раза.
• Безопасность в использовании.
• Увеличение межремонтного периода двигателя.

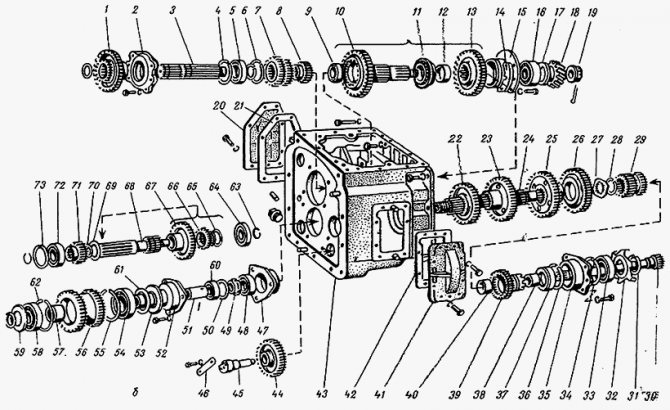

Коробка МТЗ-80 схема сборки

Для исключения проблем при сборке коробки тракторов семейства МТЗ-80/82 ее разбирают в последовательности, которая при выполнении в обратном порядке позволит без проблем получить технически сложный агрегат. После отбраковки непригодных деталей и получения новых следует проверить, все ли втулки, шестерни и другие детали соответствуют нормативным габаритам, указанным производителем.

Подшипники КПП: тип, размеры, номера подшипников

В трансмиссии тракторов МТЗ используется несколько десятков типоразмеров этих компонентов. Большинство из них относится к шариковым однорядным либо игольчатым. Самые ходовые размеры применяются и в других узлах сельскохозяйственной и дорожной техники.

В таблице указана номенклатура распространенных подшипников, используемых при сборке КПП.

Для большинства комплектующих, применяемых в России и Беларуси можно подобрать импортные, чаще всего китайские, аналоги похожих типоразмеров.

Порядок сборки пошагово

При сборке необходимо соблюдать следующие правила:

• смазать машинным маслом все посадочные гнезда;
• устанавливать подшипники до дна гнезд;
• все регулировочные прокладки, снятые при демонтаже, должны быть установлены на свои места или заменены на новые.

Пошаговый порядок монтажа:

1. Установка вторичного вала, соединение с ведомой шестерней первой передачи редуктора. Нужно укрепить подшипники, проверить момент усилия проворота. На тот же вал надевается шестеренка главной передачи.
2. Собрать средний вал, установив на него промежуточную шестеренку. Проверить зазоры (норма 0,03-0,05 мм).
3. Поместив все элементы коробки на свои места, собрать корпус, проверить стыковку плоскостей, приклеить новые прокладки и соединить с корпусами заднего моста и сцепления.

Регулировки при сборке

При монтаже отремонтированной коробки передач необходимо соблюдать следующие параметры:

• типоразмеры элементов, используемых для замены изношенных;
• зазоры между элементами;
• усилия, прилагаемые при затяжке резьбовых соединений.

Нормативные документы для данного типа транспортных средств определяют допустимые размеры диаметров деталей (в мм), которые следует контролировать при сборке КПП:

• валик механизма переключения передач — 24,85 мм, отверстие вилки для него — 25,08 мм;
• наконечник рычага — 14,85 мм;
• пазы под фиксаторы — 10,5 мм.

Дополнительно рекомендуется проверять толщину щек вилок переключения передач, которые должны быть не менее 8,2 мм, и ряд других параметров.

Для проверки выполнения стандартов применяют несложные приборы. Осевой зазор проверяют индикатором, ножку которого упирают в торец зуба шестеренки, после чего монтажным ломиком перемещают вторичный вал в осевом и радиальном направлениях.

Данный параметр важен для контроля высоты ведущей шестерни главной передачи, которая должна попадать в диапазон 57,85-58,15 мм.

Нормы затяжки резьбовых соединений для механической коробки:

• болт М10: 30-40 Н*м;
• М12: 50-80 Н*м;
• стопорные болты: 20-35 Н*м;
• датчик блокировки: 18-25 Н*м.

После завершения сборки и запуска двигателя следует проверить корректность переключения передач и другие параметры работы трансмиссии. Если при эксплуатации трактора применяется механизм задней навески, следует дополнительно проверить работу валов отбора мощности.

Условия для сборки кабины

Кабина для минитрактора своими руками – это не из области фантастики. Для производства работ должны быть созданы соответствующие условия:

• закрытое утепленное помещение мастерской площадью не менее 30-40 кв. м;
• сварочный и газорезный аппараты;
• набор электроинструментов;
• шлифовальный, сверлильный, токарный станки;
• лакокрасочные инструменты и оборудование.

Порядок выполнения работ

До начала работ выполняются соответствующие замеры элементов минитрактора, на которые в дальнейшем будут крепиться каркас. Для ускорения процесса производства желательно приобрести заводские двери, стекла, уплотнения к ним, дверные и оконные замки ручки, фиксаторы, зеркала (продаются в магазинах запчастей). Чертежи каркаса, дверей, окон выполняются в соответствии с приобретенными заводскими комплектующими. Заводские стекла можно заменить стеклами триплекс – это продлит срок службы и сделает условия работы более комфортным. При выполнении рабочих чертежей следует помнить, что потолок должен находиться не менее чем в 15 см над головой водителя.
Далее следуют этапы:

1. Подготовка деталей каркаса и крепежных элементов;
2. Сварка каркаса и чистовая зачистка мест сварки;
3. Приваривание (крепление) крыши;
4. Подготовка и приваривание бобышек на раму трактора для последующего крепления каркаса;
5. Антикоррозийная обработка и покраска каркаса;
6. Остекление, установка уплотнений и замков на окна и двери;
7. Сборка узлов и деталей;
8. Установка кабины и крепление ее болтами на раме трактора.

Инструменты и приспособления – что потребуется для работы

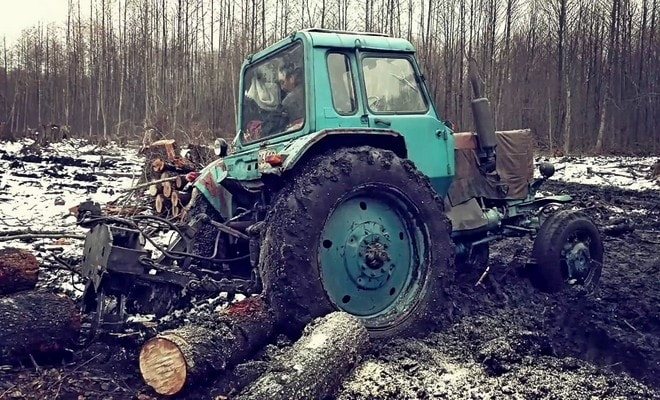

Кабина для тракторов МТЗ выполняется в одноместной вариации со стальным каркасом, выполненным из труб. Для её изготовления следует заранее позаботиться о следующем:

• Просторное помещение, общей площадью порядка 30-40 кв.м;
• Деревянные бруски 1,6х6 см;
• Стальные трубы или профиль;
• Стёкла (переднее, заднее и боковые);
• Листы стали толщиной 1,2-2 мм;
• Сварочный агрегат;
• Болгарка или ножовка по металлу;
• Набор электроинструмента;
• Столярный и плотничный инструмент;
• Саморезы, болты и прочие крепёжные компоненты.
