Двигатель Д240

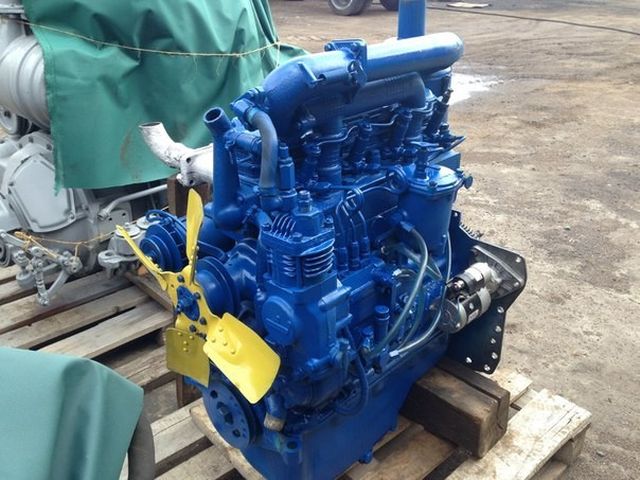

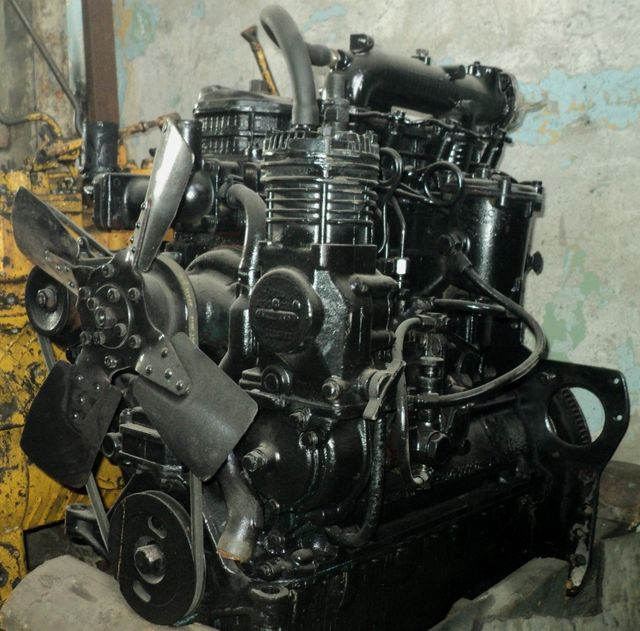

Д240 — мощный мотор, который начали выпускать на Ярославском моторном заводе в начале 1970-х годов. Мощность разных версий составляла от 360 до 800 л.с., которая в свою очередь обеспечивалась наличием в нём 12 цилиндров, с диаметром в 13см и ходом поршня в 14см.
Двигатель Д 240 также выпускались и на Минском тракторном заводе. Отличие от ЯМЗовских движков проявлялось в меньшем количестве цилиндров, а также в меньшем их диаметре и меньшем ходе поршня.

• Высокая мощность
• Долговечность (при должном уходе и своевременном обслуживании)
• Долго живучие коренные подшипники коленного вала
• Наличие гидромуфты как привода вентилятора охлаждения
• Отсутствие трещин головки блока цилиндров

• Сложность ремонта
• Для капитального ремонта необходимо большое количество запчастей
• Стоимость запчастей для капремонта
• Большой расход топлива

Двигатель МТЗ Д 240 представляет собой реализацию неразделённой камеры сгорания с объёмно-блочным образованием рабочей смеси.

Как и другие, аналогичные ему моторы, двигатель ЯМЗ Д 240 состоит из газораспределительного и кривошипно-шатунного механизмов, а также из:

• Системы охлаждения
• Смазочной системы
• Системы запуска
• Системы питания

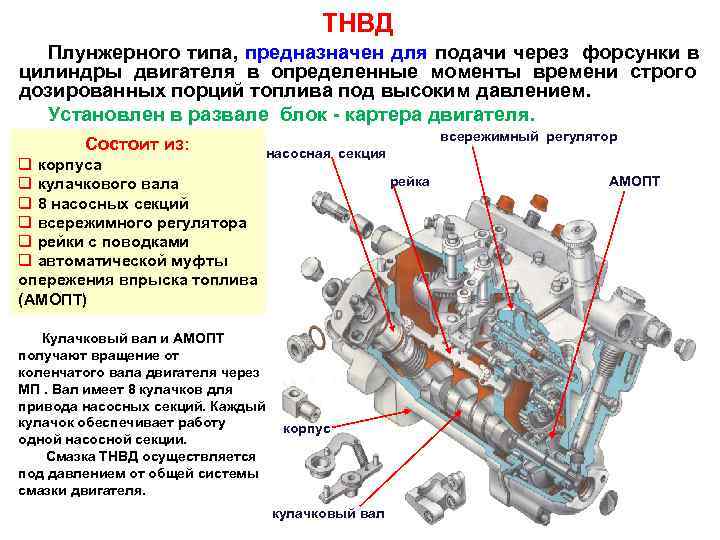

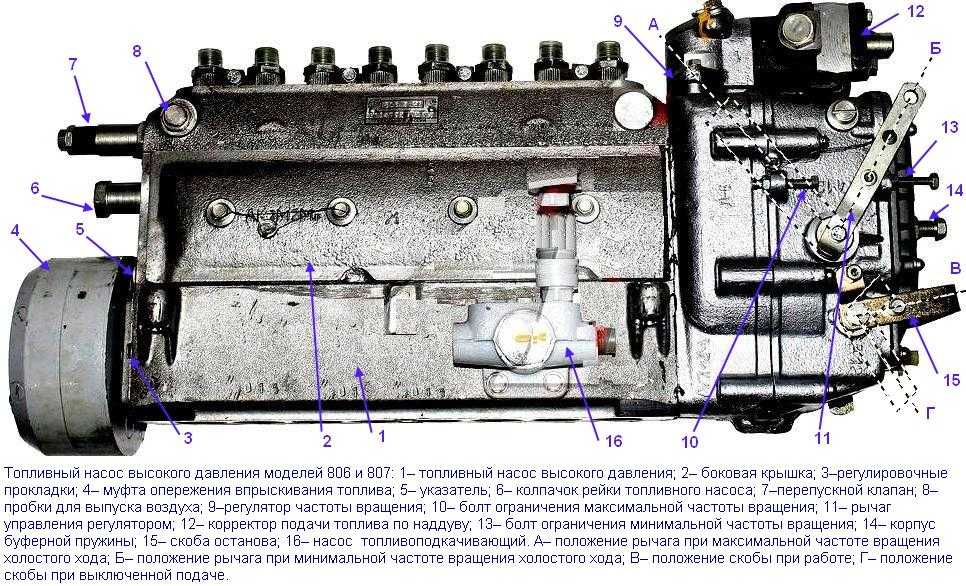

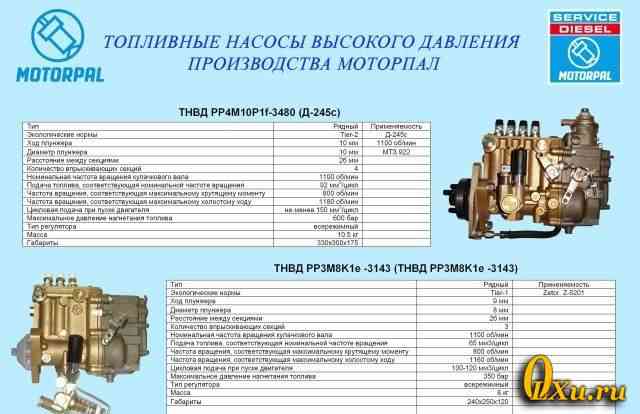

Основные детали ТНВД и их устройство

Кулачковый вал выполнен с симметрично расположенными друг к другу кулачками. Между вторым и третьем кулачком имеется эксцентрик, который приводит в движение топливо подкачивающий насос.

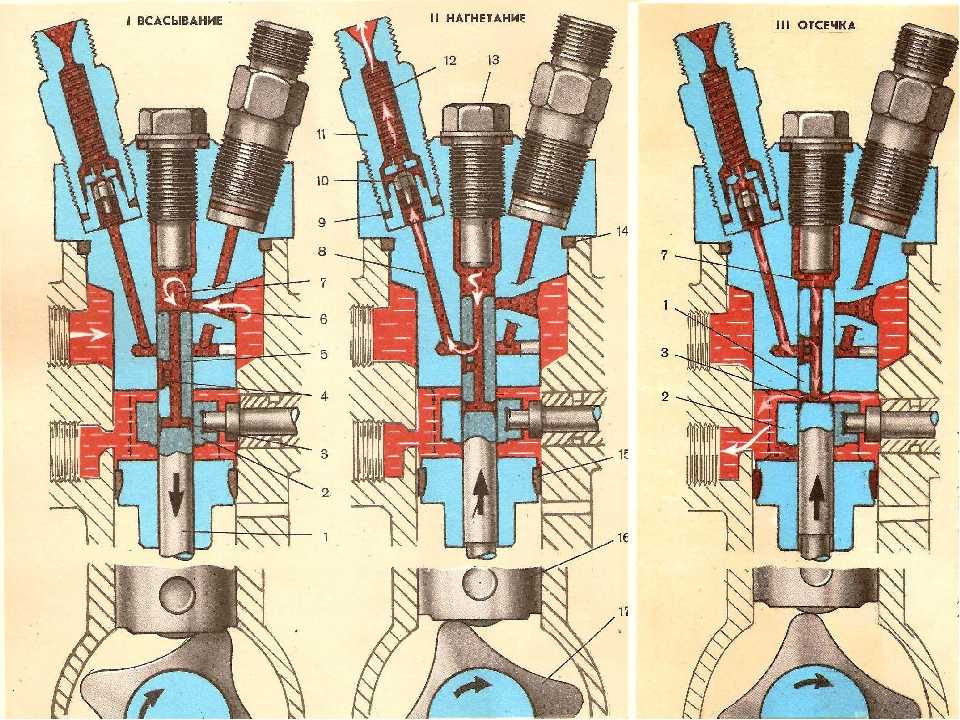

Плунжерная пара ТНВД МТЗ состоит из плунжера и втулки, которые выполняют основную работу в топливном насосе. Благодаря им создаётся высокое давление при подаче топлива в двигатель и подаётся необходимая порция топлива. Плунжер и втулка производятся из высококачественного металла (сталь), и в дальнейшем подвергаются термической обработке. Эта технология позволяет создать необходимые параметры деталей и их совместимость, чтобы не допускать протекание топлива. Поэтому, в случае износа одного из элементов замене подлежит вся парная деталь, а не какой-то один из элементов.

Верхняя часть втулки плунжерной пары имеет значительное утолщение. Именно этой частью она подвергается наибольшему давлению. В этом же месте на втулке сделано два отверстия: всасывающее и перепускное. Через всасывающее отверстие топливо попадает в свободный от плунжера объём, а через перепускное – поступление топлива прекращается.
Плунжер ТНВД МТЗ является цилиндрическим стержнем, по поверхности которого проходят два симметрично расположенных спиральных углубления. Одно из них служит для изменения подачи топлива, вспрыскиваемого внутрь двигателя. При совпадении кромок перепускного отверстия втулки и углубления стержня давление в пространстве, свободным от плунжера, резко снижается и топливо в форсунку не поступает. Другое отверстие регулирует давление горючего. В нижней части плунжера предусмотрено два выступа для управления поворотом и головка, на которую опирается тарелка пружины.

Нагнетательный клапан ТНВД МТЗ изолирует свободное пространство от поступления топлива. Когда прекращается подача топлива, резко падает давление. К клапану тщательно подбирают седло для обеспечения плотности прилегания. Их тщательно обрабатывают и подгоняют к друг другу, поэтому нарушать комплектность детали не допускается.

Движение клапана в гнезде осуществляется крестообразным хвостовиком, между опорными поясками которого пропускается горючее. Когда прекращается подача топлива, находящаяся над клапаном пружина давит на него, стараясь прижать к седлу. Одновременно с этим разгрузочный поясок вначале изолирует топливопровод от надплужерной емкости, а затем откачивает часть топлива, снижая при этом высокое давление. Это действие помогает резко остановить подачу топлива.

Параметры настройки форсунки

Данные по наладке форсунок указаны в технической документации трактора в разделе «параметры настройки топливной аппаратуры» и зависят технических данных узлов входящих в состав топливной и самого дизеля. Для тракторов ранних версий МТЗ 80(82) с двигателем Д-240 и насосом УТН 5 в соответствии с технической документацией параметров настройки топливной аппаратуры давление впрыска должно быть 17,5 мПа(175кгс/смᶾ). Начало впрыска на стенде устанавливают больше на 0,5-1 мПа (5-10 кгс/смᶾ) до значения 18,5 мПа(185 кгс/смᶾ) учётом компенсации падения давления впрыска при расширении деталей вследствие нагрева дизеля.

Для тракторов поздних версий в модификациях МТЗ 80.1, 80.2, 82.1, 82.2 с дизелями Д-240, Д-243, Д-245 и насосом 4УТНИ давление впрыска настраивается на 21,6 мПа (216 кгс/смᶾ). На стенде настройку осуществляют с поправкой на нагрев деталей плюс 0,6-1,2 мПа (6-12 кгс/смᶾ) до значения 22,8мПа (228 кгс/смᶾ).

Влияние момента впрыска, давления открытия форсунки, геометрии сопла форсунки и завихрения на характеристики двигателя с непосредственным впрыском и воспламенением от сжатия, работающего на метиловом эфире масла хонге (HOME)

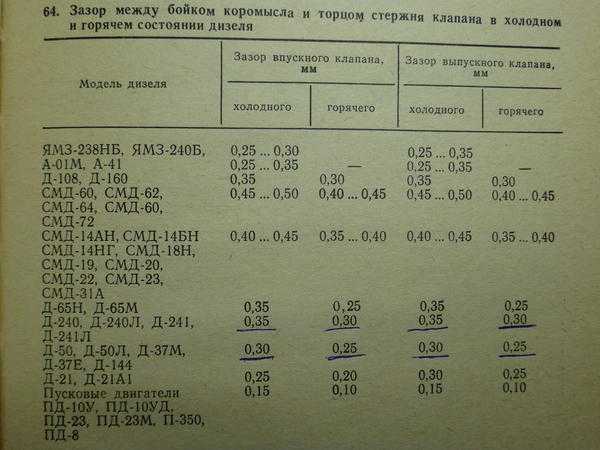

Технические характеристики

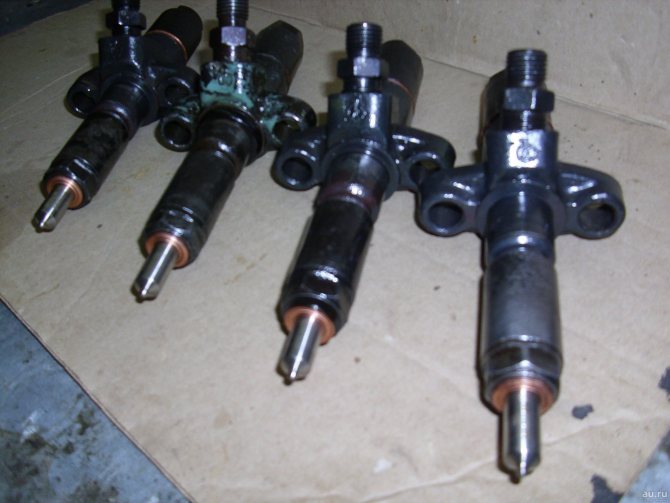

Форсунки и распылители тракторов МТЗ Беларус, проверка и регулировка

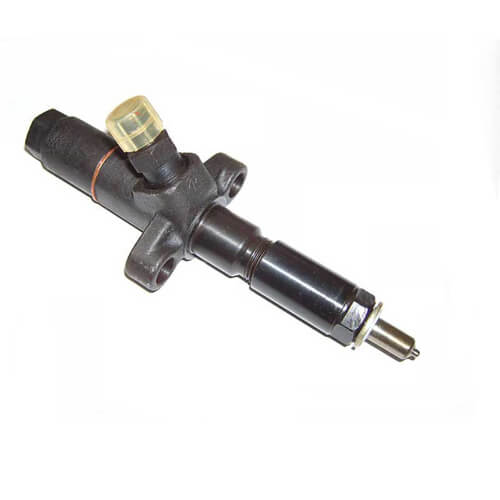

В системе питания дизельного двигателя распылительные форсунки выполняют функцию непосредственной подачи топлива в камеры сгорания. Основным критерием работы устройств есть качественное распыление дизельного топлива, которое создаёт условия для воспламенения образованной горючей смеси при достижении рабочего давления в такте сжатия цилиндра двигателя. Дополнительным условием для эффективной реализации воспламенения горючей смеси в развитие мощности дизельным двигателем является установленный момент впрыска в соответствии с углом опережения.

Давление в форсунках двигателя д 240

Обслуживание форсунок заключается в периодической проверке качества распыла топлива и давления начала впрыска.

Через каждые 960 ч работы (при ТО №3) снимите форсунки с двигателя и проверьте на стенде. Форсунка считается исправной, если она распыливает топливо в виде тумана из всех четырех отверстий распылителя, без отдельно вылетающих капель, сплошных струй и сгущений. Начало и конец впрыска должны быть четкими, появление капель на носке распылителя не допускается. Давление начала впрыска 165—180 кгс/см2. Качество распыла проверяйте при частоте 60—80 впрысков в минуту.

При плохом распыле топлива форсунку разберите, очистите детали от нагара и промойте. Отверстия распылителя прочищайте специальной иглой (струной диаметром до 0,28 мм).

Регулировка и диагностика форсунок

Плановая проверка работы и наладка работы форсунок дизеля МТЗ 82(80) производится через каждые 2000 часов наработки. А также осуществляют внеплановую проверку форсунок при падении мощности дизеля, при повышенном расходе топлива, перегреве дизеля в результате неполного сгорания топлива в цилиндрах и появления чёрного или белого выхлопа, при неровной работе цилиндров.

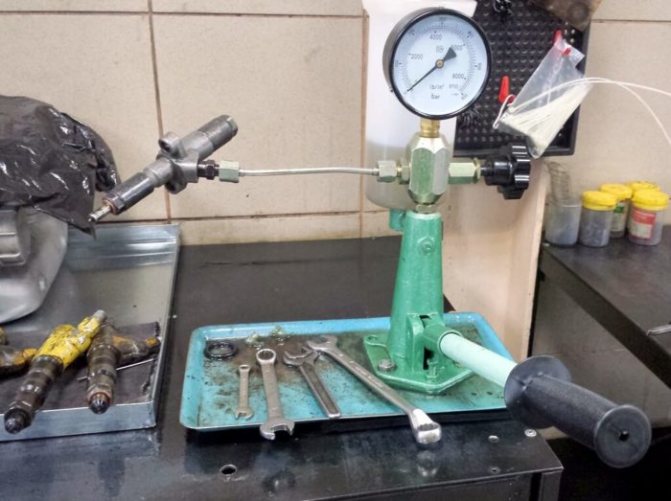

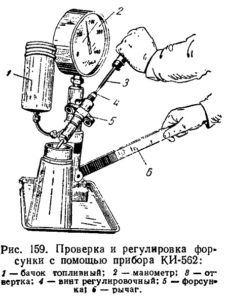

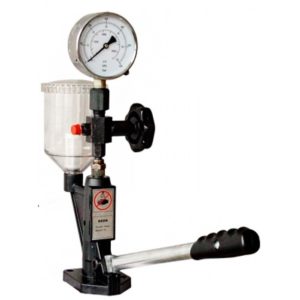

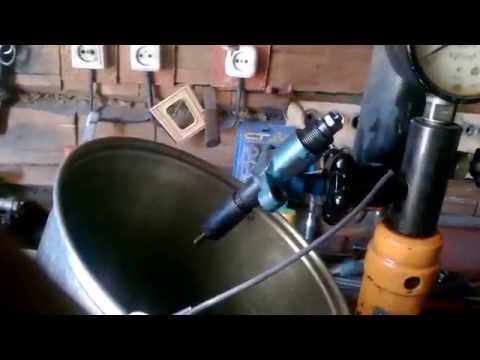

Настройку и проверку осуществляют на специальном стенде КИ-562 оборудованным ручным рычажным насосом для создания давления, манометром для отслеживания показаний давления, ёмкости для топлива и резьбовой муфты для присоединения штуцера регулируемой форсунки.

С помощью данного прибора отслеживают давление срабатывания форсунки, визуально диагностируют качество распыла и проверяют пригодность к работе распылителя.

Подготовка

Перед диагностикой или настройкой осуществляют полную разборку форсунки, промывают детали в чистом дизельном топливе, все отверстия и каналы продувают сжатым воздухом. При необходимости отверстия распылителя прочищают стальной струной с диаметром сечения 0,28 мм. В процессе сборки затяжку гайки распылителя на корпусе форсунки осуществляют с усилием 70-80 Н.м. А также при ревизии устройств и последующей их эксплуатации в составе топливной системы дизеля нужно заменить все уплотняющие биметаллические шайбы, не подлежащие повторной эксплуатации: в составе форсунки, под установочное отверстие в головке цилиндра и трубопровод обратки.

Проверка работы и давления начала впрыска

Присоединив форсунку, создают давление топлива с помощью рычажного насоса, одновременно наблюдают за показаниями манометра. Крайнее показание перед сбросом давления является значением срабатывания распылителя. В этот момент усилие давления проходит между седлом и иглой. Если форсунка не даёт качественного распыла, образовывает нераспылённые струи и капли топлива — установленные распылители устройства подлежат замене.

Новые распылители, перед установкой промывают в бензине, смывая консервирующую смазку производителя. Затем погружают в чистое дизельное топливо для образования смазывающей плёнки на рабочих поверхностях деталей.

Перед установкой распылители тестируют на опускание иглы. Для проверки корпус распылителя удерживают под углом 45°, конец иглы устанавливают в направляющее отверстие на 1/3 её длинны, под действием собственного веса игла должна опуститься к запирающему седлу корпуса.

Процесс настройки давления начала впрыска

При необходимости отрегулировать давление впрыска отворачивают гайку-крышку на обратном крае форсунки, обеспечивая доступ к регулировочному винту с контргайкой. Для увеличения давления распыла, ослабив контргайку, винт закручивают с помощью плоской отвёртки. Для снижения давления распыла — винт отпускают. Перед проверкой давления распыла регулировочный винт фиксируют контргайкой. Добившись нужного показания распыла, зафиксированный винт затягивают крышкой-гайкой.

Гидроплотность направляющей иглы распылителя

Проверку осуществляют при создании давления ниже значения впрыска на 2-1,5 мПа (15-20 кгс/смᶾ). Нормальной плотностью форсунки считается падение давления на 2 мПа (20 кгс/смᶾ) от созданного значения за время не менее 5 секунд. Распылители, которые не проходят критерии данного теста выбраковываются. Прошедшие испытания устройства разбивают на группы с похожим значением времени падения давления. При комплектации топливной для более органичной работы дизеля рекомендуется устанавливать форсунки с примерно одинаковой гидроплотностью.

Проверка плотности закрытия иглы распылителя

Для проверки нагнетают давление меньше давления впрыска на 2 мПа (20 кгс.смᶾ) и поддерживают его медленными качками насоса стенда в течение 20 секунд. Исправная форсунка в течение данного промежутка времени не должна давать подтеканий топлива с образованием капель на конце распылителя.

Качество распыла

Нормальной работой считается распыление топлива до туманного состояния без чётких видимых струй нераспылённого топлива и отдельных капель, с одновременной работой всех распыляющих отверстий. При срабатывании форсунка должна издавать характерный щелчкообразный звук. По окончании распыла игла должна резко и плотно отсекать поток дизтоплива без образования капель или подтёков на конце распылителя. Для наглядной проверки углов распыла к распылителю на расстояние 5 см подносят чистый лист бумаги и осуществляют впрыск. Рисунок распыла для всех испытуемых устройств в должен быть идентичным в соответствии с количеством отверстий и углов направления струй топлива.

Пропускная способность распылителей

Данная проверка является более тонкой. Производят её на стенде в комплексе с эталонным ТНВД. Каждую форсунку проверяют при поочерёдном подсоединении к одной и той же секции насоса. В заключение разделяют форсунки на группы для установки на двигатель устройств с максимально одинаковыми показателями.

Основные системы двигателя Д 240

Система охлаждения

Мотор Д 240 оснащён закрытой системой жидкостного охлаждения, которая прикасается к окружающей среде лишь через клапан. Система состоит из радиатора, водяного насоса, термостата, вентилятора, рубашки охлаждения и различными трубками для подачи и выпуска охлаждающей жидкости.

Смазочная система

На двигателях Д 240 представленных как МТЗ, так и ЮМЗ, используется одноконтурная смазочная система. Особенностью является то, что часть деталей смазывается под давлением, другая часть — разбрызгиванием. Система в свою очередь включает в себя маслозаборник, насос, центрифугу, радиатор, термостат радиатора, а также подшипники и шестерни привода топливного насоса.

Система питания

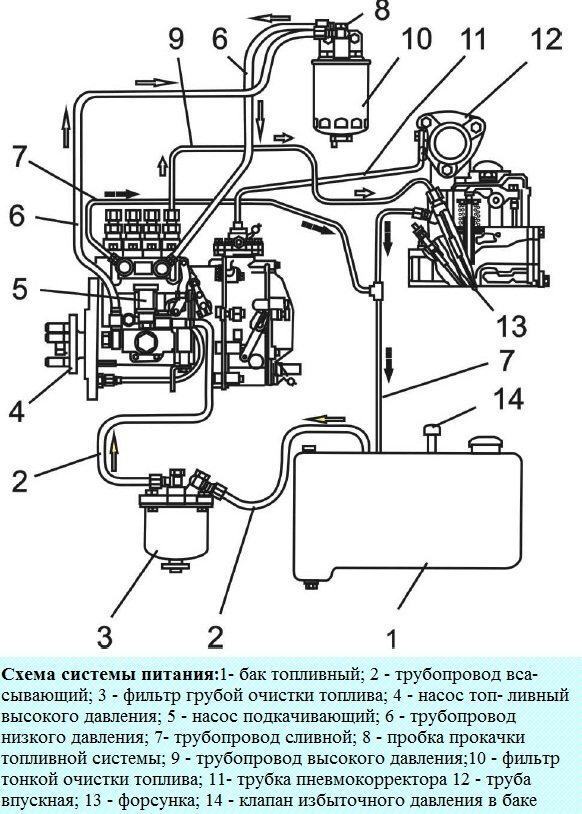

Система питания двигателя Д 240 являет собой совокупность приспособлений, которые обеспечивают не только раздельную подачу топлива и воздуха, но и выпуск отработанных продуктов. Она состоит из воздухоочистителя, коллекторов, топливных фильтров, насоса, форсунок и трубопроводов низкого и высокого давления. Двигатель также оснащён генератором переменного тока с напряжением в 14В, в который также встроен выпрямитель.

Система пуска

На двигателях Д 240 установлен электрический стартер с мощностью 4,8 л.с. и электрофакельный подогреватель, который служит для облегчения запуска двигателя путём подогрева впускаемого в цилиндры воздуха. Запуск двигателей Д 240Л производится с помощью пускового двигателя и редуктора.

Используется одноцилиндровый двигатель с мощностью в 10 л.с. Он оборудован однорежимным центробежным регулятором, который устанавливается для поддержания постоянной частоты максимальной частоты вращения КВ. Для упрощения запуска в холодное время года используют жидкостный подогреватель.

Характеристики форсунок МТЗ 80, 82 и других Беларусов

На тракторах МТЗ 80 и МТЗ 82 устанавливаются дизельные двигатели Д-240/Д-243 в зависимости от года выпуска и модификации, также встречаются моторы Д-242, Д-245 и Д-260. Принцип работы топливных форсунок на этих движках одинаковый, но конструкция может незначительно различаться. Для моторов Д-240 и Д-243 подходят форсунки типа ФД 22 или ФДМ. Найти их можно по каталожным номерам 171.1112010-50, 171.1112010-01, 171.1112010-02.

Основные сложности в регулировке форсунок МТЗ заключаются в том, что при одинаковой маркировке деталей их характеристики могут различаться. Чтобы качественно выполнить ремонт и оптимально отрегулировать форсунки, необходимо уточнить диаметр распылителя и ознакомиться с информацией в технической документации.

Главные параметры, которые нужно знать для регулировки форсунок МТЗ 80, 82, следующие.

Давление впрыска

Это одна из важнейших характеристик, и именно по ней проводят регулировку форсунок МТЗ. Давление впрыска, или давление подъема распылителя, влияет на продолжительность, интенсивность и качество распыления топлива:

• при снижении давления увеличивается продолжительность впрыска дизеля, могут появляться капли или струи, качество распыления снижается;
• при повышении давления игла может заедать в нижнем положении, время впрыска сокращается, а значит, снижается объем подаваемой порции топлива, что в свою очередь приводит к падению мощности.

Какое давление выставлять при регулировке форсунок МТЗ

Выполняя ремонт и регулировку ТНВД и форсунок МТЗ, нужно руководствоваться информацией, представленной в технической документации. Один и тот же двигатель может работать с форсунками, рассчитанными на разное давление впрыска, поэтому его подбирают, исходя из конкретной модификации распылителя и диаметра отверстия иглы.

Форсунки старого образца рассчитаны на давление 170-185 кг/см2.

Форсунки нового образца рассчитаны на давление 220-228 кг/см2.

На стенде для регулировки форсунок МТЗ выставляется значение на 5-10 кг/см2 выше – это компенсационный зазор, необходимый из-за падения давления при нагревании деталей и их расширения.

Если не сверяться с техническими данными, можно нарушить стабильную работу двигателя. Например, в процессе ремонта мастер может установить форсунку старого образца на 180 кг/см2, тогда как оставшиеся три будут работать на заводских настройках, т.е. на давлении 220 кг/см2. В результате у мотора сокращается рабочий ресурс, и сама эксплуатация трактора будет сопряжена с рядом проблем.

Характеристики

Параметры

Артикул: 171.1112010-50 Дополнительный артикул: 11.1112010-02 Форсунка Д-240, 240Л, 241, 241Л, 242, 242Л, 243 (аналог 11.1112010-04, 39.1112010-05) АЗПИ Производитель: АЗПИ Система автомобиля: Двигатель, ..Система питания двигателя

#Система впрыска

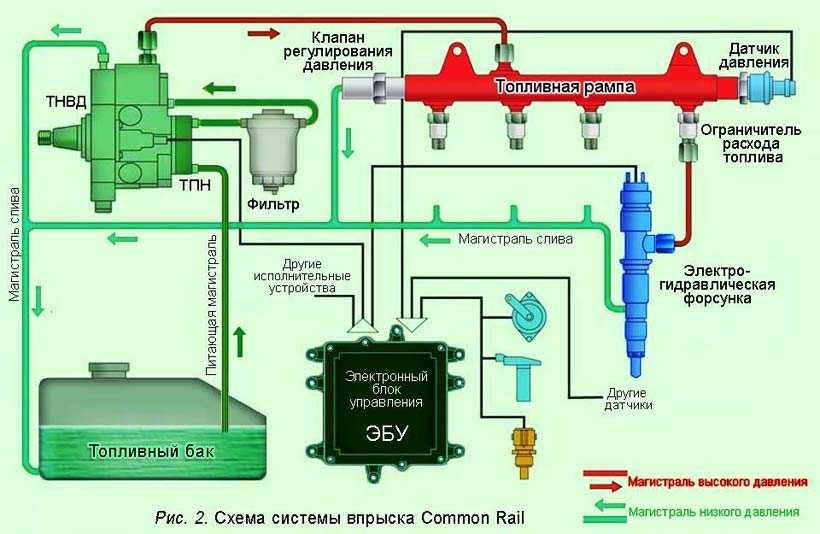

Системы впрыска дизельных двигателей

Дизельный двигатель работает за счет самовоспламенения топлива, поданного под высоким давлением. Однако распылить топливо в цилиндре дизеля — нетривиальная задача, которую конструкторам приходится решать уже больше века.

#Форсунка

Эксплуатация форсунок

Форсунка, отвечающая за выдачу определенного количества топлива, является важнейшим механизмом, входящим в состав инжекторной системы двигателя. Для того чтобы двигатель работал нормально, не теряя своей мощности, необходимо соблюдать некоторые несложные правила эксплуатации форсунок, а также обращаться к специалистам в случае появления малейших признаков неисправностей.

#Форсунка

Топливные форсунки: устройство и принцип действия

Форсунки — основной элемент дизельных двигателей и бензиновых двигателей с системой впрыска топлива (инжекторов). На сегодняшний день существует несколько принципиально разных типов форсунок, которые находят применение в двигателях различных конструкций.

#Инжекторный двигатель

Инжекторный двигатель

Еще два-три десятка лет назад большинство двигателей было оснащено карбюраторами, сегодня же на новых автомобилях карбюратор уже и не встретишь — его место заняли инжекторы.

Белорусские тракторы: богатые традиции, движение вперед

Сегодня около 8% колесных тракторов, производимых в мире, приходятся на Республику Беларусь — страну с давними машиностроительными традициями. Линейка предлагаемой белорусами техники очень богата, а цена по сравнению с зарубежными аналогами приятно радует. Разумеется, и по комфорту тракторы МТЗ, «Полесье» лишь незначительно отличаются от импортных.

Руководство по ремонту. Обслуживание

Все водители рано или поздно сталкиваются с неисправностями техники. Приведём некоторые типичные проблемы и методы их устранения.

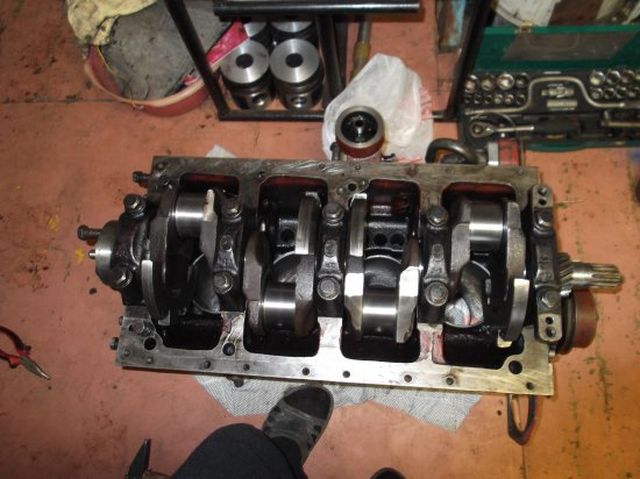

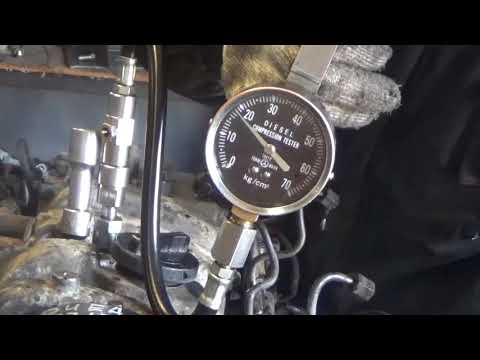

Ремонт двигателя Д 240

Ремонт двигателей ЯМЗ 240 и МТЗ 240 рекомендуется проводить исключительно в спецмастерских.

Поршневая группа

Детали заменяются, когда замечают увеличенный расход картерного масла или повышенное проникновение газов в картер. Наиболее сильно подвержены износу такие детали как кольца, поршень, втулки шатуна, гильзы, а также вкладыши шатунных подшипников.

При превышении зазора между канавками поршня и кольцом предстоит замена поршня. Поршневые кольца подлежат замене, если зазор в замке превышает 4,0мм.

Блок цилиндров

К основным проблемам блока относят коробление плоскости разъёма, износ фасок клапанов и гнёзд, наличие трещин в перемычках, прогар посадочных мест под уплотнения форсунок.

Если выступание стержня клапана превышает 57,2мм, то это свидетельствует про серьёзный износ тарелок клапанов и их сёдел. Если же утопание тарелок клапанов превышает 0,7мм, то ГБЦ заменяют.

Водяной насос

Большое количество пара, протекание воды или масла, шум и частые стуки указывают на отказ нормальной работы системы охлаждения. Её степень зависит от количества жидкости, степени износа лопастей крыльчатки и стенок помпы, состояния радиатора и других факторов.

Шум и стуки свидетельствуют об износе подшипников насоса или ослабление посадочного места под приводной шкив. Поэтому рекомендуется замена подшипников и уплотняющей шайбы.

При наличии трещин на корпусе насоса его заменяют или ремонтируют.

Топливный насос высокого давления

Если дизель не запускается или не развивает нужной мощности, то причиной выступает неисправность топливной системы. Сопутствующими факторами при этом является наличие воздушных пробок в топливопроводах и фильтрах, износ элементов насоса и форсунок, неправильная установка ТНВД.

Точным определением неисправной детали служит цвет дыма из выхлопной трубы. Если дым белый, то причина определённо не в топливном насосе, а в работе системы охлаждения. Если же дым серый или чёрный, то это свидетельствует о попадании масла в камеру сгорания, пропуски вспышек в цилиндрах, заедание иглы в корпусе распылителя.

Для замены деталей насоса его частично разбирают.

Распылитель подлежит замене, если на нём имеются трещины, изломы.

Ремонт двигателя Д 240
