Коробка передач тракторов Кировец К-700, К-700А, К-701. Основные составляющие.

Как мы уже говорили ЗДЕСЬ во всех коробках передач для тракторов Кировец моделей К-700, К-700А и К-701 реализован механический привод переключения режимов и гидравлическое управление фрикционами.

Иначе говоря, режимы включаются как передачи на обычной (механической) коробке путём перемещения шестерен, а передачи в КПП К-700 а, К-701 и в К-700 переключаются посредством гидравлического управления фрикционами ведущего вала. Таким образом, в пределах любого режима обеспечивается переключение передач без разрыва потока мощности.
КПП К-700, КПП К-700А и КПП К-701 принципиально не отличаются.

Как сказано в учебнике 1986 года: « Коробка передач тракторов К-700, К-700А и К-701 — механическая, с шестернями постоянного зацепления, 16-ти скоростная, (четырёхрежимная), с гидравлическим управлением четырьмя фрикционами и механическим управлением зубчатыми муфтами. Все шестерни — прямозубые.

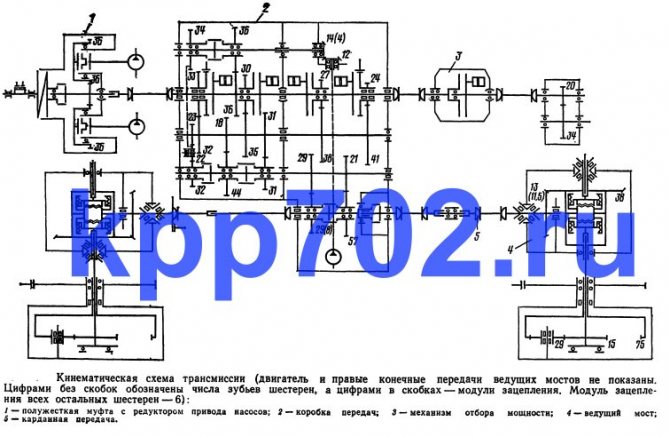

Число зубьев и модули зацепления шестерен показаны на кинематической схеме трансмиссии на рисунке ниже:

КПП К 700: устройство, схемы, неисправности, ремонт

ЗДЕСЬ вы сможете узнать какие шестерни ( зубчатые валы ) и с каким количеством зубьев устанавливаются в различные модели КПП тракторов Кировец К-700А, К-701 и другие.

Кстати, за счёт того, что все шестерни в коробках Кировцев прямозубые ( кроме одной маленькой конической пары ) греметь и стучать в КПП трактора практически нечему. Посему, ежели из Вашей коробки трактора Кировец К-700А, К-701 слышны «громы небесные», значит пора её разбирать или менять. Добром это не закончится.

КПП на тракторах Кировец установлена на передней полураме на четырёх амортизаторах 700.00.17.170 ( АКСС-220М ). Горизонтальное положение КПП тракторов К-700А и К-701 достигается за счёт использования регулировочных прокладок 700А.00.17.098-1 и 700А.00.17.098-2. На амортизаторы коробка Кировца опирается четырьмя кронштейнами (лапами).

Общий вид КПП отображен на рисунке ниже. Т. к. эта картинка достаточно древняя, на ней вид коробки трактора К-700. КПП 700А выглядит немного иначе.

КПП К 700: устройство, схемы, неисправности, ремонт

Картер КПП тракторов Кировец К-700, К-700А, К-701 изготавливают литьем из чугуна. Он состоит из верхней половины кат. номер 700А.17.01.256-1 ( №18 на рис. ) и нижней половины кат. номер 700А.17.01.255-2 ( №16 на рис.). Обе части имеют внутреннюю перегородку, служащую в качестве опры ведущего вала КПП 700А.17.01.010 и вала привода насосов КПП 700А.17.01.191 , кроме того, внутри нижней половины картера выполнен литой кронштейн для установки оси 700.17.01.138-02 шестерни заднего хода 700.17.01.075 трактора К-700А, К-701.

На верхней половине картера КПП устанавливают сапун, механизм переключения передач ( поз. 8 ) 700А.17.02.000-2 с клапанной коробкой и рычагом ( поз. 7 ), мостик ( поз. 2 ) 700А.17.19.500-2 приводов управления с педалью слива ( поз. 3 ) 700.00.17.077, кулису КПП ( поз. 1 ) 700А.17.17.000 с рычагом 700А.17.17.020 управления зубчатыми муфтами грузового вала ( поз. 6 ).

В нижней половине картера устанавливают валики и палец с вилками, с помощью которых управляют зубчатыми муфтами вала привода насоса, грузового и раздаточного валов. К нижней половине картера крепят два корпуса ( поз. 13 ), плиту ( поз. 14 ) и стальной штампованный поддон 700А.17.04.010 ( поз. 15 ) . На плите размещают масляный насос коробки передач с маслозаборником. На фото поддон кпп к-700а кат. номер 700А.17.04.000.

Промежуточный вал

Вращение вала происходит на втулке и шарикоподшипниках. Втулка соединена с главной шестерней второй редукторной ступени, имеющей внутренний вал с поддерживающей втулкой. Сзади данной шестерни размещены кулачки заднего синхронного вала для отбора мощности. Для смазывания деталей сверху главной шестерни размещается крыльчатка для разбрызгивания масла на активные детали КПП МТЗ-80.

Принцип работы КПП к 700 — Спецтехника

В данной статье мы рассмотрим устройство и принцип работы коробки переключении передач тракторов «Кировец» К-700 и К-701, т.к. их строение полностью идентично. Также приведем основные моменты в регулировке, обслуживании и ремонта данного механизма.

Кпп для к-700 и к-701

Коробка передач трактора К-701 — четырехдиапазонная, с шестернями постоянного зацепления, с механическим переключением диапазонов при остановленном тракторе и гидравлическим переключением передач в пределах каждого диапазона без остановки трактора.

Коробка передач К-701 обеспечивает 16 скоростей движения вперед и 8 скоростей заднего хода.

Картер коробки передач опирается через амортизаторы на четыре кронштейна передней полурамы трактора и состоит из верхней и нижней половин — проставки и поддона. На картере смонтированы педаль и рычаги управления.

Схема коробки передач трактора К-701 и К-700

Схематический разрез коробки передач (по валам) показан на схеме ниже. В коробке передач четыре основных вала.

Первичный (ведущий) вал 39 приводится во вращение фланцем 40 передней карданной передачи. Ниже расположены промежуточный 36 и грузовой 31 валы.

В нижнем приливе установлен раздаточный 24 с фланцем 25 привода переднего ведущего моста и 18 заднего ведущего моста.

1- вал привода масляного насоса; 2 — шестерня привода насоса; 3 — муфта переключения привода насоса; 4, 7, 8 и 10 — шестерни с ведомыми барабанами IV, III, II и I передач; 5 и 6 — ведущая и ведомая шестерни привода насоса; 9 — конические шестерни привода насоса; 11 — фланец карданного привода соединительной муфты ВОМ; 12, 13, 34 и 37 — ведомые шестерни I, II, III и IV передач; 14 и 35 — шестерни промежуточного вала режима повышенных и пониженных рабочих и транспортных скоростей; 15 и 16 — шестерни грузового вала и пониженных рабочих и транспортных скоростей; 17— фланец карданного привода заднего, моста; 18— вал привода заднего моста; 19 — зубчатая передвижная муфта отключения заднего моста; 20 и 23 — шестерни раздаточного пониженных и повышенных рабочих и транспортных скоростей; 21— зубчатая передвижная муфта включения пониженных и повышенных скоростей; 22 — шестерня раздаточного; 24 — раздаточный; 25 — фланец карданного привода переднего моста; 26 и 28 — шестерни грузового вала; 27 — зубчатая передвижная муфта изменения режимов скоростей; 29 — зубчатая муфта включения режимов задних скоростей; 30 — шестерня заднего хода грузового; 31 — грузовой; 32 — промежуточная шестерня заднего хода; 33 — ось шестерни; 36 — промежуточный; 38 — шестерня заднего хода промежуточного вала; 39 — первичный (ведущий); 40 — фланец карданного вала коробки передач; 41 — винтовая шестерня привода тахоспидометра.

На цилиндрической поверхности ведущего (внутреннего) барабана имеются шлицы, по которым могут перемещаться пять стальных зубчатых фрикционных дисков 9.

Они расположены между шестью зубчатыми дисками 10, скользящими по шлицам наружного (ведомого) барабана.

На ступице ведущего барабана установлен нажимной диск 12, который под давлением масла сжимает пакет фрикционных писков.

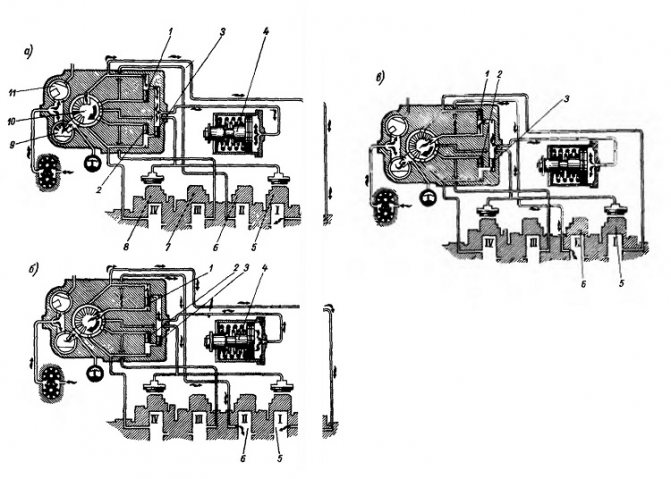

Масло поступает в полости А крайних гидроподжимных муфт через маслопроводы 7, и в эти же полости средних муфт оно подается по каналам из средней опоры вала. Уплотнительные кольни 11 не дают маслу вытекать из полости А, но часть его проходит через дроссельные отверстия Б в полость В внутреннего барабана.

Отсюда через отверстия Г в барабане масло выбрасывается на диски фрикциона, а затем через отверстия Д наружного барабана сливается н корпус коробки передач. Когда муфта выключена, пружины 8 отжимают диск 12 от пакета фрикционных дисков, вытесняя масло из полости А обратно по тем же каналам.

На ведомых барабанах I и IV передач установлены тормоза- синхронизаторы.

Давлением масла колодки тормозов прижимаются к барабанам и останавливают их вместе с прикрепленными к ним шестернями.

Когда в полостях тормозов-синхронизаторов давления масла нет, их пружины отводят колодки тормозов от барабанов.

Шестерни 4, 7, 8 и 10 IV, III, II и I передач находятся в постоянном зацеплении с шестернями промежуточного вала.

Шестерня 5, прикрепленная к ведущей части муфты 4, служит для привода вала масляному насосов. На левом конце вала 1 установлена винтовая шестерня ч1.

Она с помощью гибкого вала (троса) вращает тахоспидометр.

Промежуточный 36 вращается в двух роликовых и одном шариковом подшипниках.

На шлицевом валу зажаты распорными втулками семь шестерен: четыре (37, 34, 13 и 12) вращаются шестернями первичного вала, а шестерни 35 диапазона пониженных скоростей и 14 ряда повышенных скоростей находятся в постоянном зацеплении с шестернями 28 и 26 грузового вала.

Конструкция коробки передач К-700

КПП К-700 – узел трактора, с помощью которого происходит:

  • старт и остановка;
  • регулировка скорости движения вперёд и назад;
  • изменение тягового усилия на крюке;
  • передача мощности от силового агрегата к механизму отбора мощностей;
  • при буксировке — отключение ведущего заднего моста.

Коробка переключения передач трактора К-700 механическая, с возможностью гидравлического управления, с прямозубыми шестернями прямого зацепления. Включает 16 скоростей вперёд и 8 — назад.

Устройство коробки передач трактора К-700

Устройство коробки передач трактора К-700

Основные составляющие:

  • ведущий вал – отвечает за переключение передач, изготавливается штампованием из легированной стали;
  • картер – чугунный, выполненный методом литья, в нём располагаются валы и механизмы коробки передач; крепится к передней полураме;
  • редукторная часть – включает валы (раздаточный, промежуточный, грузовой) и привод насосов;
  • приводы управления – делятся на механические (используются для изменения положения зубчатых муфт) и гидравлические (служат для приведения в рабочее состояние тормозков-синхронизаторов).

Силовая установка К-700, К-701

Мощность двигателя на тракторе К-700 доходит до 220 лошадиных сил. Первые версии данной техники стали доступны в начале 1960-х гг. Отличные тяговые качества трактора обеспечивают увеличенные радиальные шины. На большую нагрузку рассчитаны приводы управления, гидравлическая система.

С середины 1970-х гг. появились следующие версии Кировца: К-700А, К-701. Они оснащаются следующими типами двигателей: ЯМЗ 238, 240. Имеющаяся на тракторе топливная система включает фильтры тонкой и грубой очистки. Двигатель не теряет своих рабочих свойств, когда техника эксплуатируется в тяжелых условиях.

Установленный четырехтактный 8-цилиндровый мотор ЯМЗ-238НМ зафиксирован на передней полураме. Трактор К-700 способен развивать скорость до 33 км/ч. Вес различных модификаций данной версии трактора разнится. В частности, на массу техники влияет масса двигателя.

Трактор К-701 с двигателем ЯМЗ-240БМ2 выдает 300 лошадиных сил, является отличной альтернативой мощному К-700. Данная техника продолжительное время оставалась востребованной в сельском хозяйстве. Силовая установка сообщается с трансмиссией. В состав трансмиссии входит КПП карданной передачи, мосты, муфта. Данные запчасти отличаются надежностью.

Особенности системы трансмиссии

С помощью КПП на тракторе, водитель может изменять скорость движения данного транспорта как вперед, так и назад. Особенность коробки передач на тракторе выражается в том, что здесь отсутствует муфта сцепления. Сама коробка является механической, 16 скоростной (вперед), 8 скоростей назад. При этом имеется возможность гидравлического управления. Присутствующие шестерни имеют прямые зубья, это хорошо отражает схема данного рабочего устройства. Зубчатые муфты установлены на вал с шестернями. Они влияют на смену передач.

Смена скоростных режимов на данной технике происходит без задержек. Механизм переключения передач выполняет функцию управления потоком поступающего масла. Благодаря чему горючее направляется к золотнику. Корпус механизма переключения передач отлит из чугуна. Здесь имеются специальные каналы, которые необходимы для непосредственного распределения потоков циркулирующего горючего. Отвечает за переключение передач на тракторе такой вспомогательный элемент, как ведущий вал.

КПП К 700: устройство, схемы, неисправности, ремонт

К картеру относится педаль и рычаги управления. В КПП имеется несколько валов. В действие первичный вал приводится благодаря металлическому плоскому диску. Эффективностью работы отличается промежуточный и грузовой валы (относятся к нижней части картера). Следует отметить, что грузовой вал установлен на подшипники. На имеющихся ведомых барабанах 1 и 4 передач установлены специальные тормоза-синхронизаторы.

Вилка привода управления муфтами грузового вала зафиксирована на муфте заднего хода. Она обеспечивает оперативное включение и отключение задней передачи.

КПП К 700: устройство, схемы, неисправности, ремонт

Таким образом, эксплуатация трактора К-700 способствует увеличению производительности сельскохозяйственных работ. Клиренс трактора равен 440 мм. Данное обстоятельство обеспечило хорошую проходимость данной техники. Следует отметить, что переключение передач осуществляется без потери рабочей мощности.

7.1.1. Полная разборка и сборка коробки передач.

При обнаружении дефектов шестерен коробку передач разбирают в последовательности, показанной на рис. 2.6.2 — 2.6.30, изношенные детали заменяют.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.2. Снятие механизма переключения передач:
1 — корпус вилок переключения; 2 — корпус коробки передач; 3 — болт.

КПП К 700: устройство, схемы, неисправности, ремонт

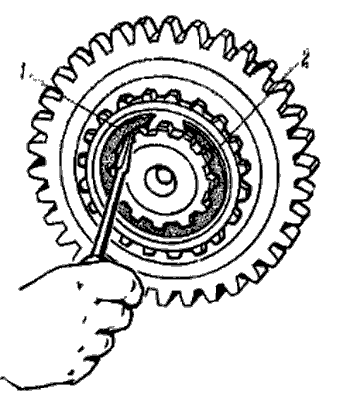

Рис. 2.6.3. Снятие стопорного кольца промежуточной шестерни понижающего редуктора:
1 — стопорное кольцо; 2 — промежуточная шестерня.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.4. Выпрессовка промежуточной шестерни понижающего редуктора:
1 — шестерня; 2 — корпус коробки передач; 3 — съемник.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.5. Снятие стопорного кольца ведомой шестерни понижающего редуктора:
1 — стопорное кольцо; 2 — ведомая шестерня.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.6. Выпрсссовка стакана первичного вала:
1 — стакан первичного вала; 2 — первичный вал; 3 — технологический болт; 4 — болт.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.7. Снятие стопорного кольца подшипника первичного вала:
1 — стопорное кольцо; 2 — подшипник; 3 — первичный вал; 4 — стакан первичного вала.

КПП К 700: устройство, схемы, неисправности, ремонт

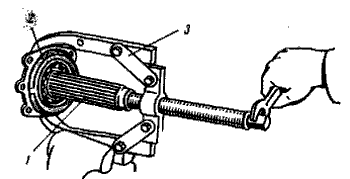

Рис. 2.6.8. Выпрессовка первичного вала:
1 — первичный вал; 2 — стакан; 3 — съемник.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.9. Снятие вилки переключения редуктора:
1 — вилка переключения; 2 — валик переключения.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис 2.6.l0. Выпрессовка пружинного штифта внутреннего вала:
1 — гнездо внутреннего вала; 2 — корпус коробки передач.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис 2.6.l1. Выпрессовка внутреннего вала:
1 — гнездо внутреннего вала; 2 — корпус коробки передач.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис 2.6.l2. Снятие гнезда внутреннего вала и замена шлицевой втулки:
1 — гнездо внутреннего вала; 2 — болт.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.13. Выпрессовка стакана подшипника ведущей шестерни II ступени редуктора:
1 — стакан; 2 — крыльчатка; 3 — корпус коробки передач; 4 — технологический болт.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.14. Выпрессовка ведущей шестерни II ступени редуктора из стакана:
1 — шестерня; 2 — стакан; 3 — съемник.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.15. Выпрессовка подшипника ведущей шестерни II ступени редуктора:
1 — ведущая шестерня.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.16. Отворачивание гайки крепления внутреннего вала:
1 — гайка; 2 — гнездо подшипника; 3 — корпус коробки передач.

КПП К 700: устройство, схемы, неисправности, ремонт

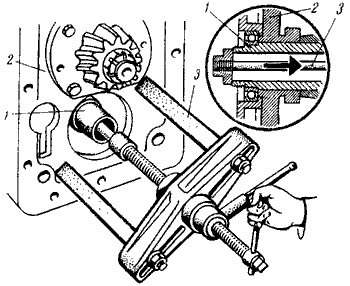

Рис. 2.6.17. Выпрессовка промежуточного вала:
1 — промежуточный вал; 2 — корпус коробки передач; 3 — съемник.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.18. Выпрессовка подшипника промежуточного вала:
1 — подшипник; 2 — гнездо подшипника; 3 — цанга; 4 — инерционный съемник.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.19. Снятие стопорной планки оси промежуточной шестерни:
1 — стопорная планка; 2 — ось промежуточной шестерни.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.20. Выпрессовка вала I передачи и заднего хода.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.21. Спрессовка подшипника с вала I передачи и заднего хода:
1 — подшипник; 2 — вал I передачи и заднего хода; 3 — съемник.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.22. Снятие ведущей шестерни главной передачи:
1 — ведущая шестерня; 2 — болт.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.23. Выпрессовка стакана подшипника вторичного вала:
1 — стакан подшипника; 2 — технологический болт.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.24. Снятие вторичного вала:
1 — вторичный вал; 2 — ведомая шестерня II ступени редуктора.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.25. Спрессовка внутренней обоймы подшипника со вторичного вала:
1 — внутренняя обойма; 2— вторичный вал; 3 — съемник.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.26. Выпрессовка подшипника из вторичного вала:
1 — подшипник; 2 — вторичный вал; 3 — цанга; 4 — инерционный съемник.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.27 Запрессовка внутреннего вала в корпус.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.28. Наапрессовка промежуточной шестерни понижающего редуктора.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.29. Запрессовка подшипника во вторичный вал:
1 — подшипник; 2 — вторичный вал; 3 — наставка.

КПП К 700: устройство, схемы, неисправности, ремонт

Рис. 2.6.30. Напрессовка внутренней обоймы конического подшипника на вторичный вал:
1 — внутренняя обойма подшипника; 2 — вторичный вал; 3 — наставка; 4 — съемник.

Как отрегулировать привод переключения передач

Возникновение каких-либо проблем с переключением передач не всегда означает серьезную поломку КПП. Если передачи включаются с трудом, возникли сложности с выбором передачи, что препятсвует включению и т.д., тогда в ряде случаев бывает достаточно отрегулировать привод переключения передач. При этом выполнить регулировку привода МКПП можно как на СТО, так и самостоятельно.

Регулировка привода переключения передач

Прежде чем что-то регулировать, нужно иметь представление о том, как устроен тот или иной механизм, как работает и т.д. Для начала, давайте рассмотрим устройство и принцип работы механической коробки переключения передач (КПП) в общих чертах.

Коробка передач преобразует и передает крутящий момент от двигателя к ведущим колесам, чтобы автомобиль мог тронуться с места и менять скорость движения. Существует четыре вида КПП: механическая, автоматическая, роботизированная и вариаторная.

Наиболее распространены сегодня первые два типа. С учетом того, что МКПП или «механика» имеет более простое устройство, именно такой агрегат рассмотрим в качестве примера.

Механическая коробка представляет собой, условно говоря, набор валов (входных и выходных) и набор шестеренок на каждом из валов. Шестерни на валах входят в зацепление и таким образом взаимодействуют между собой.

Водитель при помощи рычага переключения передач может определять, какие именно пары шестерен будут работать, то есть выбирать нужную передачу. При этом на МКПП также приходится выжимать сцепление, чтобы крутящий момент не передавался на коробку передач (на первичный вал).

Как и любой другой механизм, привод переключения имеет определенные настройки, которые со временем сбиваются. Это может стать причиной проблем с управлением коробкой. Другими словами, если передачи плохо включаются, причин может быть много, при этом одной из них является необходимость регулировать привод.

По большому счету, вся регулировка механизма переключения передач в условиях гаража сводится к тому, чтобы поработать над тягой выбора передач. Ее еще называют кулисой. В двух словах, кулиса – это устройство, соединяющее рычаг переключения передач с коробкой. Во время ее износа возникают такие проблемы, как:

  • увеличение люфта рычага переключения;
  • некорректное включение передач (вместо выбранной включается другая);
  • при переключении приходится прилагать больше усилий, чем раньше;
  • возникают посторонние звуки при движении рычага.

При появлении описанных неполадок часто может возникнуть необходимость полной замены или регулировки кулисы. При этом процедура настройки кулисы не является сложной. Главное, знать, как регулировать привод. Ниже будут приведены общие рекомендации, так как в зависимости от марки и модели автомобиля могут возникать некоторые нюансы. Для регулировки тяги переключения передач потребуются инструменты:

  • ключ на 12 торцевой;
  • пассатижи;

Регулировать можно двумя простыми способами. Для них будет одно общее действие: ослабить (а затем снова затянуть) хомут кулисы. Его расположение может меняться в зависимости от модели и марки авто (можно уточнить по мануалу).

  1. По задней передаче. Способ позволяет решить проблему некорректного включения скоростей в подавляющем большинстве случаев. Заключается он в том, что после ослабления хомута (для этого потребуется ключ) включается задняя передача (при заглушенном моторе, с соблюдением техники безопасности). Рычаг переключения выставляется в нужное положение и хомут снова затягивается.
  2. Также регулировка включения передач может быть проведена по первой передаче. Для этого ее нужно включить, а потом ослабить хомут. Далее привод кулисы проворачивается по часовой стрелке до тех пор, пока селектор КПП не упрется в пластиковый ступор задней передачи. Это хорошо чувствуется. Потом хомут снова затягивается, после чего регулировку можно считать оконченной.

Что в итоге

Как видно, проблемы с переключением передач не всегда означают, что необходим дорогостоящий или капитальный ремонт коробки. Во многих случаях (если нет других признаков и причин) достаточно знать, как отрегулировать коробку передач, то есть кулису на МКПП. При этом данную процедуру можно выполнить самостоятельно.

В этом случае правильно выполненные регулировки тросика АКПП позволяют избавиться от рывков и пинков автомата, а также добиться плавности и четкости во время переключения передач.

Установка рулевого управления

Самостоятельно изготавливать механизм рулевого управления достаточно сложно, и в принципе нет смысла, поскольку все детали можно взять из любого легкового автомобиля.

Далее приведена схема, на которой показано, как устроено стандартное рулевое управление, устанавливаемое на большинстве самоходной техники.

КПП К 700: устройство, схемы, неисправности, ремонт

При установке рулевого механизма рулевой вал с шестерней соединяется с рулевыми сошками, которые имеются на поворотных кулаках, установленных на передней балке (изготовление балки рассматривалось выше).

Основные неисправности коробки передач

Неисправности и поломки в КПП в большинстве случаев возникают в результате износа имеющихся здесь комплектующих деталей, отдельных запчастей. Признаки того, когда необходим ремонт КПП на К 700:

  • трудность переключения скоростей;
  • самопроизвольное переключение передач;
  • утечка масла;
  • рывки;
  • стуки, шумы со стороны коробки.

При любом из указанных проявлений, хозяин Кировца должен провести общую диагностику трансмиссии.

Затруднение переключения передач может являться причиной того, что пришли в негодность тормозки-синхронизаторы. Причина возникновения рывков может быть связана с тем, что ослабли крепления. Также, разрешить возникшую поломку может регулировка привода управления коробкой.

Ремонт коробки передач трактора К 701 необходим, если стал отмечаться повышенный нагрев установленного редуктора. Как правило, в КПП при этом отмечается низкий уровень смазки. Течь жидкости со стороны ведущих мостов возникает вследствие повышенного уровня масла. Также, это может быть результатом загрязнения сапуна. Следствием того, что хозяин машины столкнулся с утечкой горючего, могут являться изношенные сальники. Учитывая это, тракторист должен следить за уровнем масла.

В случае возникновения недостаточного давления в гидравлической системе, подлежит проверке зубчатая муфта, валик, подшипник. Осмотреть стоит состояние масляного насоса. Если насос потерял свою производительность, данный элемент подлежит замене на вариант, который будет по своим характеристикам подходить к рабочей системе Кировца.

Самопроизвольное переключение передач – это еще одна из проблем, которую можно устранить путем замены изношенных деталей или путем регулировки привода.

Передвижение за рулем К 700 и иных модификациях будет осложняться, если упало давление коробки передач. Причин этого отмечается несколько, начиная с того, что засорился фильтр, заканчивая поломкой механизма переключения передач.

Стоит ли делать самодельный мотоблок с двигателем ЗИД

Многими специалистами отмечалось то, что мотоблок на базе двигателя ЗИД (завод им. Дегтярева, г. Ковров) может стать очень хорошим вариантом для любого агрария. Чем это объясняется? Рассмотрим особенности двигателя ЗИД 4 для мотоблока.

КПП К 700: устройство, схемы, неисправности, ремонт

  • ЗИД 4 является 4-х тактным карбюраторным одноцилиндровым двигателем с системой воздушного охлаждения.
  • Объем цилиндра — 520 см3,
  • Диаметр – 86 мм,ход поршня — 90 мм.
  • Степень сжатия достигает 5,3.
  • Номинальная мощность- 4,5 л.с.
  • Число оборотов коленчатого вала при номинальной мощности не выше 2000 мин-1.

Вал редуктора, которым оснащен двигатель, имеет диапазон частот вращения от 333 мин-1до 687мин-1. Расход топлива достигает 1,5 л/ч. Система зажигания работает от маховикового магнето. Запустить двигатель ЗИД 4 для мотоблока можно шнуром либо пусковой рукояткой. Хотя автоматического запуска и нет, данный двигатель один из лучших для современных мотоблоков.

Двигатель ЗИД-5 для мотоблока является усовершенствованной модификацией ЗИД-4, идеально подходящей сельхозработ на небольших участках. Идеальные технические характеристики двигателя ЗИД-5 для мотоблоков сделали его популярным силовым агрегатом.

Поэтому, несмотря на то, что отечественная продукция часто вызывает справедливые нарекания потребителей, вы можете быть уверенны в высоком качестве данного двигателя. Для увеличения срока службы мотоблока, очень важно соблюдать правила эксплуатации двигателя, что позволит свести к минимуму число неожиданных поломок.

Возможные неисправности

Конструкция изделия отличается простотой и надежностью, однако в некоторых случаях элемент может выйти из строя по различным причинам. Это связано с высокой степенью износа отдельных его комплектующих, которые потребуется заменить для восстановления работоспособного состояния.

Если изучить каталог запчастей КПП К 700, можно сделать вывод, что обслуживание и ремонт этого трактора не требует существенных финансовых вложений, поскольку запасные комплектующие, например, сальник КПП, отличаются доступными ценами. Самыми частыми проблемами с КПП этой модели, представляются:

  • затрудненное переключение ступеней;
  • снижение скорости движения на какой-либо ступени;
  • внезапное выключение передачи;
  • рывки при начале движения, шум при работе;

Чертеж КПП
Схема коробки передач

Владельцам подобного рода техники нередко приходится сталкиваться с течами из мостов агрегата, что требует немедленного вмешательства и устранения. При обнаружении подобных проблем рекомендуется незамедлительно приступить к их устранению.

Способы устранения поломок

В тех случаях, когда переключение скоростей существенно затруднено, потребуется осмотреть муфты и синхронизатор на предмет износа, при выявлении проблем подобные элементы требуется заменить.

Если трактор снижает скорость на одной передаче, скорее всего речь идет от течи масла либо его недостатке в картере. Уровень масла потребуется привести в норму, устранив протекания, однако если причиной проблемы является износ фрикционных дисков, их придется заменить.

Шум при работе может вызван широким перечнем факторов:

  • износ шестеренок;
  • поломка подшипников;
  • недостаток масла в картере.

Выключение передачи может быть вызвано различными причинами, однако чаще всего оно вызвано поломкой муфт, валов, фиксаторов штока. Менее серьезной проблемой представляются рывки при начале движения трактора, поскольку они вызваны засором маслозаборной сетки, которую необходимо очистить для восстановления работы.

Рулевое управление трактора Т-150К

1 — блок предохранителей. Установлен внутри вещевого ящика;

2 — контрольная лампа. Загорается зеленым светом при включении включателя «массы». Когда начинает работать генератор, свет лампы становится более слабым;

3 — включатель «массы». Нажатием на аккумуляторной батареи подключается на «массу» трактора Т-150К, нажатием на боковую кнопку — отключается;

4 — указатель давления масла в гидравлической системе коробки передач. Действует только при работающем двигателе СМД;

5 — головка крана управления стеклоочистителем. Стеклоочиститель включается поворотом головки крана против часовой стрелки. Вращением головки регулируется екорость стеклоочистителя;

6 — контрольная лампа указателей поворота. Загорается мигающим зеленым светом при включении указателя поворота;

7 — переключатель указателей поворота. Переводом рукоятки влево включаются указатели левого поворота, переводом вправо — правого поворота. После окончания поворота необходимо перевести рукоятку в нейтральное положение;

8 — манометр двухстрелочный для контроля давления воздуха в пневматической системе привода тормозов. Стрелка верхней шкалы показывает давление в пневматической системе трактора Т-150К, нижней шкалы—давление воздуха, подводимого к тормозным камерам;

Рис. 5. Органы управления и контрольные приборы трактора Т-150К (Рулевое управление)

9 — переключатель вентиляторов. При переводе рукоятки вниз включается обдувающий вентилятор, при переводе ее вверх включается вентилятор-пылеотделитель;

10 и 11 — включатели плафона кабины и зядних фар. Плафон и задние фары включаются переводом рукоятки соответствующего включателя в верхнее положение;

12 — тахоспидометр. Показывает скорость трактора Т-150К (в км/ч) на четырех концентричных шкалах, размещенных в верхней части прибора (в соответствии с включенной передачей транспортного ряда) и скорость вращения коленчатого вала на шкале, размещенной в нижней части прибора. Счетчик отсчитывает время работы двигателя СМД-60 в часах;

13 — включатель стартера. Стартер включается поворотом ключа по часовой стрелке до упора;

14 — кнопка выключения зажигания пускового двигателя (выключается нажатием на кнопку);

15 — указатель давления масла в системе смазки двигателя (действует во время работы двигателя трактора Т-150К);

16 — амперметр. Контролирует зарядно-разрядный режим аккумуляторной батареи;

17 — указатель температуры жидкости в системе охлаждения двигателя;

18 — рукоятка центрального переключателя света. Переключатель может быть поставлен в одно из трех фиксированных положений:

  • 0 — рукоятка вдвинута до отказа, освещение выключено;
  • 1 — рукоятка наполовину вытянута, включены габаритные фонари или ближний свет передних фар (в зависимости от положения ножного переключателя света);
  • II — рукоятка полностью вытянута, включен дальний или ближний свет передних фар (в зависимости от положения ножного переключателя света).

Установкой рукоятки в положение I или II включаются также освещение приборных щитков и задние габаритные фонари. Вращением рукоятки изменяется яркость освещения приборов;

19 — рулевое колесо;

20 — кнопка звукового сигнала;

21 — рычаг ручного управления топливным насосом основного двигателя СМД-60. С перемещением рычага к себе подача топлива увеличивается. Крайнее переднее положение рычага соответствует прекращению подачи топлива;

Необходимость устранения возникших поломок

Коробка передач на тракторе обеспечивает эффективное трогание с места и остановки машины. Именно поэтому за ней необходимо осуществлять должный уход. Игнорирование любых неисправностей с системой трансмиссии может привести к самопроизвольному движению спецтехники, созданию аварийной ситуации. Учитывая это, Кировец необходимо периодически подвергать полной диагностике. Данная процедура включает проверку составляющих узлов трактора. В первую очередь, это механизмы, относящиеся к системе двигателя, трансмиссии.

На продолжительность функционирования системы трансмиссии влияет то, какое горючее добавляется в скоростную коробку. Для КПП на К 700 (701) следует выбирать масла, сохраняют свои рабочие характеристики продолжительное время. Допускается осуществление заправки главной и конечных передач Нигролом.

КПП К 700: устройство, схемы, неисправности, ремонт

Осуществить замену горючего на Кировце можно как самостоятельно, так и доверить данную процедуру механикам, которые имеют опыт проделывания данных работ. По окончании ремонта коробки профессиональные сервисные центры должны выдать гарантию на проделанные работы.

В профилактических целях необходимо прочищать маслопроводящие каналы крестовины. Все изношенные или деформированные составляющие комплектующие детали, что относятся к КПП, подлежат замене. Лучше отдавать предпочтение в пользу оригинальных запчастей. Это будет являться гарантией того, что они преждевременно не выйдут из рабочего состояния. Как правило, необходимость в разборке КПП возникают в результате продолжительной эксплуатации трактора.

При установке в систему новых запчастей, необходимо соблюдать определенные правила. В частности, когда требуется установка в картер ведущего вала, имеется вероятность того, что повредится втулка. Именно поэтому работы по замене отдельных механизмов целесообразно доверять опытным мастерам. Для ремонта двигателя или трансмиссии требуется специальный стенд. Изъятое из трактора устройство, зафиксированное на стенде, позволяет упростить процесс совершения восстановительных работ.

Таким образом, установленная КПП на тракторе обеспечивает эффективное передвижение транспортного средства независимо от выбора скоростного режима. Коробка имеет несколько ступеней привода. Во время ремонта коробки передач требуется ее разборка, мойка составляющих ее частей, дефектовка, обратная сборка.

Как разобрать коробку МТЗ-80

В зависимости от внешних признаков неисправности коробка передач должна быть разобрана частично либо полностью демонтирована. Последовательность действий по полному демонтажу КПП МТЗ в схеме ремонта, описанной в инструкции к трактору, предусматривает следующие шаги:

  • слив трансмиссионного масла;
  • отсоединение коробки в сборе от корпуса трактора;
  • разборка КПП.

При обнаружении ряда неполадок трансмиссии можно произвести разборку без полного демонтажа, такой метод предусмотрен при нечетком переключении передач, когда на первом этапе достаточно демонтировать ручку управления трансмиссией и проверить состояние блока.

Разборка рычага КПП МТЗ-80

Проверить пригодность ручки переключения к дальнейшей эксплуатации можно, не демонтируя коробку переключения скоростей, для чего нужно выполнить последовательные действия:

  • вынуть рычаг, предварительно сняв пол и разобрав шарнирное гнездо;
  • снять плиту с вилками, визуально определить, какие из них требуют замены;
  • осмотреть пригодность ручки переключения передач для дальнейшего использования;
  • если вилки погнуты и болтаются, а их рабочие стороны не параллельны, необходимо разобрать этот узел и заменить изношенные детали.

Такой ремонт позволяет устранить только часть возможных проблем, связанных с плохим включением и переключением передач. Для полноценной ревизии агрегата требуется полная разборка коробки передач.

Порядок разборки

Помимо ключей и отверток, для снятия механизма переключения скоростей трактора требуется следующая арматура:

  • съемник;
  • молоток;
  • бородок слесарный (добойник);
  • бронзовая выколотка.

После отсоединения узла от корпуса и демонтажа блока вилок следует:

  • снять стопорное кольцо и шестеренку с первичного вала, затем снять второе кольцо и демонтировать втулку и шестерню №4;
  • предварительно выбив штифт, провести удаление внутреннего вала привода ВОМ (вала отбора мощности);
  • открутив болты и вынув гнездо, извлечь из корпуса ведущую шестеренку второго диапазона в комплекте со стаканом и подшипниками;
  • вынуть первичный вал, чтобы облегчить разборку механической трансмиссии, работающей по схеме (9F+2R);
  • демонтировать промежуточный вал;
  • извлечь вторичный вал;
  • подготовиться к снятию вала заднего хода и пониженных передач, демонтировав стопорное кольцо и подшипники;
  • извлечь из корпуса вал реверсивных и пониженных передач;
  • произвести выпрессовку стакана подшипника.

После извлечения валов из коробки передач следует демонтировать с них шестерни и разобрать остальные детали, извлеченные целиком.

Дефектовка деталей КПП

После полной разборки трансмиссии необходимо визуально осмотреть все составляющие элементы и принять решение об их пригодности для дальнейшего использования. Для того чтобы не пропустить дефекты металла, комплектующие перед осмотром рекомендуется промыть в керосине или дизельном топливе и просушить.

Рекомендации по отбраковке элементов коробки:

  1. Корпус подлежит замене при обнаружении трещин.
  2. Необходимо заменить на новые разбитые стаканы в корпусе коробки.
  3. Вместо вилок погнутых, а также с непараллельными щечками должны быть установлены новые.
  4. Подшипники следует проверять, вращая наружную обойму относительно внутренней.
  5. Нельзя монтировать рычаг КПП с изношенным наконечником.

Приступать к монтажу КПП можно только после проверки всех деталей и получения новых для замены непригодных к эксплуатации.

Источники

  • https://SpecTorg.su/na-pole/kpp-k-701.html
  • https://mtz-80.ru/transmissija/shema-korobki-peredach-mtz-82-1-2019
  • https://selhoztehnik.com/kpp-k-700-shema-i-remont
  • https://tractoramtz.ru/traktora/kak-sobrat-korobku-peredach-na-mtz-82.html
  • https://englishpromo.ru/2019/12/kpp-dlja-minitraktora-svoimi-rukami/
  • https://RetroTruck.ru/drugoe/samodelki-kpp-zaz.html
  • https://PrideSaratov.ru/selhoztehnika/kpp-t150.html
  • https://vseomtz.ru/bez-rubriki/kpp-mtz-82-shema-po-remonty

Оцените статью
Грузовые автомобили и спецтехника
