Возможные неисправности переднего ведущего моста МТЗ-82

Конструкция ПВМ МТЗ-82

Передний мост МТЗ-82 обеспечивает передачу крутящего момента от двигателя на управляемые передние колеса. Механизм переднего моста составляют следующие детали:

Устройство переднего моста МТЗ-82

• главная центральная передача;
• дифференциал повышенного трения;
• колесные редукторы;
• балочная конструкция.

Центральная передача включает в себя набор конических шестеренок со спиралевидными зубцами. Они увеличивают крутящий момент, обеспечивая требуемую мощность. Мощность регулируется рычагом включения.

В комплект дифференциала входит ось, ведомая и ведущая шестерни, два сателлита. Он оснащен механизмом автоматической самоблокировки при включении ПВМ в работу.

Колесные конические редукторы передают крутящий момент к ведущим колесам от дифференциала. Они через соединение телескопического типа контактируют с рукавами переднего моста. Телескопическое соединение делает возможной бесступенчатую регулировку колеи передних колес в тех же интервалах, что и задних. Шестерни редуктора конической формы значительно увеличивают угол поворота. От редукторного механизма зависит величина снижения радиуса разворота и значение клиренса.

К ПВМ крутящий момент от раздаточной коробки передается карданным приводом. В состав карданного привода входят промежуточный и передний карданные валы и промежуточная опора.

Центральная передача, привод ПВМ и дифференциал помещены внутри балки.

Ремонт и регулировка бортовых редукторов

В процессе эксплуатации регулировку механизмов редуктора конечной передачи ПВМ не производят. Полную настройку  зазоров в подшипниках и зацеплении зубчатых пар осуществляют в процессе сборки узла при проведении ремонта.

Настройка зазора в подшипниках вращения верхней конической пары

Регулировку осевого зазора в подшипниках полуоси на верхней части производят затяжкой поджимной гайки. Изначально гайку затягивают до состояния тугого вращения обойм подшипников. При затяжке проворачивают наружные обоймы того, чтобы ролики заняли своё правильное место. После гайку отпускают ровно на столько, чтобы обоймы подшипников стали вращаться свободно и зазор в подшипнике не превышал 0,1 мм. Хотя в новых рекомендациях по регулировкам указывают, что подшипники устанавливаются предварительным натягом в пределах 0,05-0,15 мм. Такое требование имеет место быть и даёт преимущество в увеличенных сроках эксплуатации до появления недопустимого люфта в подшипниках. После регулировки гаку фиксируют кернением.

Проверка осевого зазора подшипников вертикального вала

Важным моментом в настройке является строгое положение распорного кольца между наружными обоймами пары подшипников, без выступания за наружные края. В противном случае выступающее кольцо будет препятствовать запрессовке вала в посадочное место.

Регулировка зацепления верхней конической пары шестерён

Настройку бокового зазора в зацеплении верхней пары осуществляют только смещением положения вертикального вала с помощью разрезных прокладок 3 устанавливаемых между фланцем корпуса зубчатой пары и стаканом шкворневой трубы. Положение полуоси не изменяется. Нормальный боковой зазор должен быть в пределах 0,1-0,55 мм.

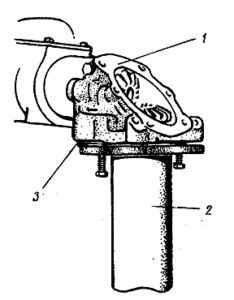

Установка пакета пластин при регулировки зацепления верхней конической пары

Проверку настройки зацепления проверяют, предварительно удалив смазку из корпуса пары и застопорив вертикальный вал. Устанавливают свинцовую пластинку между зубьями шестерён проворачивают полуось от фланца крепления кардана главной передачи. Глубина вмятин покажет фактический зазор в зацеплении. После установки зазора проверяют пятно контакта в зацеплении.

Важно проследить при установке горизонтального и вертикального валов в посадочные места, чтобы стопорные штифты, удерживающие валы на посадочных местах не касались сепараторов подшипников.

Регулировка подшипников колёс

В старых справочниках указан установочный зазор в конических подшипниках фланца колеса  0,2 мм, более поздние инструкции по эксплуатации указывают, что подшипники регулируют с натягом в 0,1 мм. Регулировка осуществляется подбором ширины колец, установленных между внутренними обоймами подшипников на валу фланца. При правильной регулировке подшипников ресурс работы до появления зазоров до 0,4 мм может составлять до 5000-6000 часов. Поэтому регулировку производят при ремонте колёсного редуктора. Если же люфт появился преждевременно, необходимо произвести ревизию редуктора и устранить люфт.

Установка регулировочных колец конических подшипников колёсного редуктора

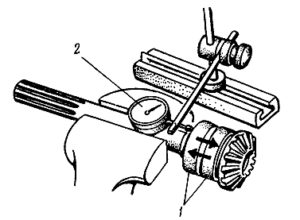

Проверка осевого зазора в конических подшипниках фланца колеса индикатором

Операцию осуществляют в следующем порядке:

• Снять колесо с фланца крепления, слить смазку из редуктора, отсоединить крышку от корпуса редуктора и демонтировать её  вместе с ведомой шестернёй привода колеса и фланцевым  валом с подшипниковым узлом.
• Первоначально нужно попытаться устранить люфт подтяжкой крепёжных болтов на торце вала. Если подтяжка не даёт результата, тогда полностью разбирают подшипниковый узел и уменьшают шлифовкой ширину распорных колец на величину люфта.
• После собирают подшипниковый узел и осуществляют затяжку крепёжных торцевых болтов на валу. При сборке важно проконтролировать, чтобы торцы колец между подшипниками строго контактировали с внутренними обоймами  и не упёрлись в сепараторы.
• После проверки установленного зазора крепёжные болты фиксируют отгибной пластиной.

При диагностике подшипниковой части колёсного редуктора нужно иметь в виду, что в комплектации завода производителя колёсного редуктора ширина одного регулировочного кольца между подшипниками равна по 7мм, а в сумме двух колец — 14 мм. Общая меньшая ширина колец говорит об уже производимой ранее регулировке подшипников и их неполном ресурсе.

Регулировка зацепления шестерён нижней конической пары

Настройка осуществляется перемещением ведомой шестерни с помощью разрезных регулировочных пластин устанавливаемых пакетом между крышкой корпуса редуктора и фланцем стакана подшипникового узла или в более современных версиях узла между крышкой и корпусом редуктора. Боковой зазор новой пары шестерён устанавливается в пределах 0,26-0,65 мм. Эта величина соответствует угловому смещению фланца крепления колеса на радиусе крепления болтов. Для осуществления проверки зазора стопорят ведущую шестерню нижней пары.

Регулировка зазора в зацеплении нижней конической пары бортового редуктора

Проверка зазора в зацеплении верхней и нижней конических пар индикатором

Замена гильзы и шкворневой трубы бортовой

При достаточной выработке шкворня и гильзы возникает биение, влияющее на состояние всего механизма бортового редуктора. При ремонте нужно учитывать эти факторы и желательно заменять детали поворотного механизма парой, а не на выбор одной детали, оценивая износ каждой. По рекомендациям производителя люфт более 1 мм между деталями поворотной пары является не допустимым и требует замены.

Выпрессовка гильзы из корпуса бортовой

Особенные сложности возникают при выпрессовке гильзы из корпуса редуктора. Часто в результате заклинивания данной пары деталей поворотного механизма бортового редуктора без применения определённых технологий операцию с сохранением целостности деталей произвести практически невозможно.

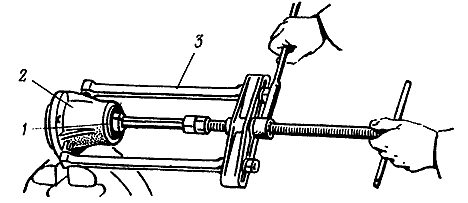

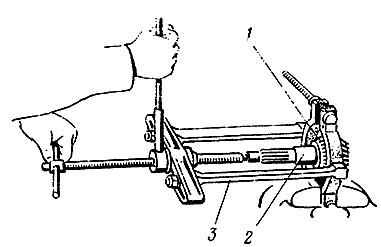

Для выпрессовки изношенной гильзы с корпуса редуктора применяют винтовой съёмник. Предварительно нужно удалить фиксирующий гильзу штифт установленный в тело корпуса с внутренней стороны. С учётом, что гильза при демонтаже будет заменена на новую для её снятия по внутренней контактной поверхности со шкворнем проваривают сваркой четыре симметрично расположенных продольных шва. Внутренние напряжения металла, созданные наваренными швами, позволят ослабить посадку гильзы в корпусе. После этого приступают к выпрессовке детали с помощью винтового съёмника. При сборке, для облегчения монтажа, посадку гильзы осуществляют в предварительно разогретый горелкой корпус редуктора.

Одним из больных мест бортового редуктора является верхняя часть в сопряжении гильзы со шкворневой трубой страдающей от недостаточной смазки и попадания через нарушенные уплотнения абразивной пыли. Для улучшения условий работы шкворневой пары в верхнюю часть корпуса устанавливают маслёнку, позволяющую несколькими качками шприца доставить смазку между контактными поверхностями гильзы и трубы шкворня. Такая модернизация позволяет значительно увеличить рабочий ресурс бортового редуктора.

Устранение течи масла

Каждому бывалому трактористу знакомо досадное недоумение, которое он испытывал при обнаружении полностью сухих полостей верхних конических пар конечной передачи. Масло при этом уходило в полость колёсного редуктора несмотря на недавно сделанный ремонт моста и замену уплотнителей и сальников верхней конической пары. Обнаруживалось это при открытии контрольно-заливной пробки на корпусе колёсного редуктора, где лишнее масло тут же выплёскивалось наружу.

Фактор вызывающий течь

Кроме самого выхода из строя уплотнений, в конструкции узла одной из причин, вызывающих постоянную течь смазки из полостей бортовых редукторов является нагрев масла и появление избыточного давления в полости механизма при активной работе зубчатых пар. В результате смазку выдавливает через уплотнители и механизм подвергается работе на сухую.

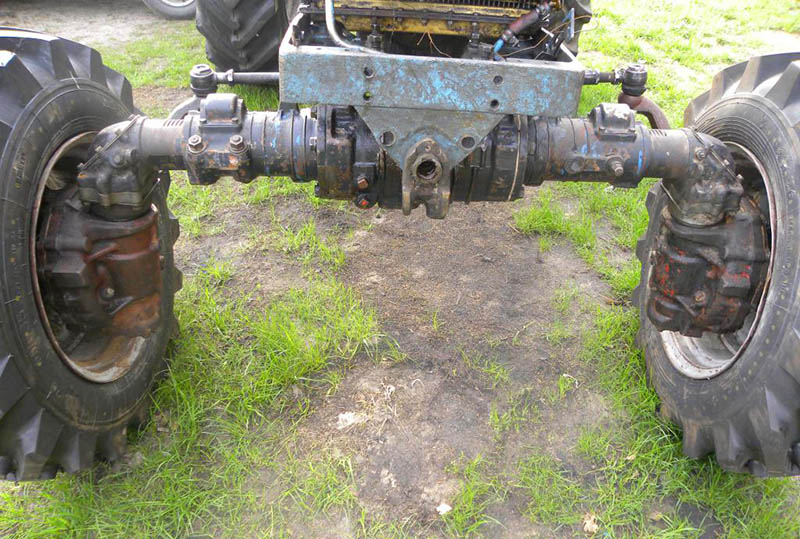

Ремонт переднего ведущего моста МТЗ-82

Ремонт мы рассмотрим в несколько этапов в зависимости от тех признаков. Которые могут наблюдается. Каждый этап будет иллюстрирован подробными картинками.

Если на фланце карданного вала и корпусе главной передачи появились следы смазки, это первый признак что будет теряться потеря эластичности и будет разрушатся манжет главного зубчатого колеса. Для этого следует заменить манжет и отсоединить карданный вал. Сначала отворачиваем корончатую гайку и снимаем фланец кардана. Далее отворачиваем болты крепления стакана подшипники главной передачи и двух монтажных болтов. После впрессовывают ведущее зубчатое колесо из стакан и извлекают в сборе обойму с самой манжеткой.

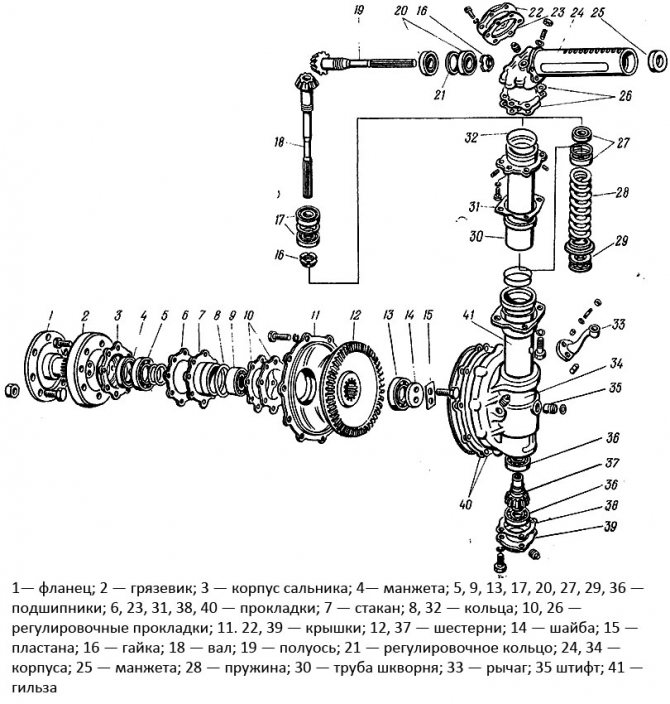

Если следы масла обнаружены на внутренней поверхности обода колес или на фланце диска, это признак о разрушении оси колес. Для этого нужно снять колесо и редуктор конечно передачи в полном сборе (см. схему расположения деталей редуктора конечной передачи трактора МТЗ-82).

затем необходимо отвернуть два креплющих болта радиального подшипника и снять ведомое зубчатое колесо.

Вот мы и рассмотрели основные проблемы переднего моста трактора МТЗ-82. Надеемся, что данная статья была Вам полезна.

Если вы обнаружили пятна смазки на фланце карданного вала и корпусе главной передачи, имейте в виду, что эти следы подсказывают об утрате эластичности или выходу из строя манжеты ведущей шестерни.

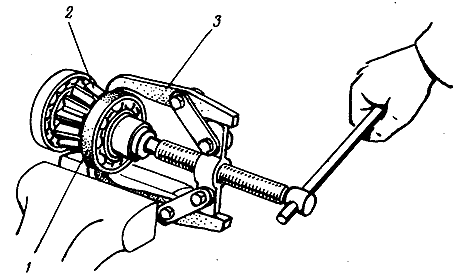

Как заменить манжету? Чтобы заменить манжету ведущей шестерни главной передачи нужно отсоединить карданный вал, открутить корончатую гайку и снять фланец кардана. Вслед за этим выкручивают болты крепления стакана подшипников главной передачи, а потом с помощью двух монтажных болтов выдавливают его из корпуса моста. Затем вытесняют ведущую шестерню из стакана и достают обойму в сборе с манжетой (рис. 2.4.20—2.4.22).

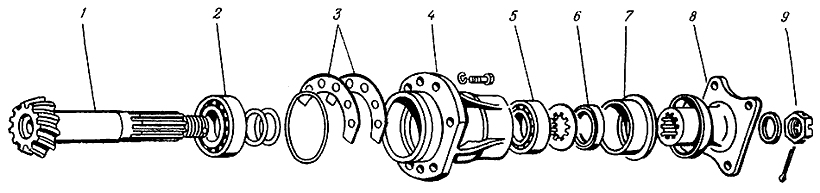

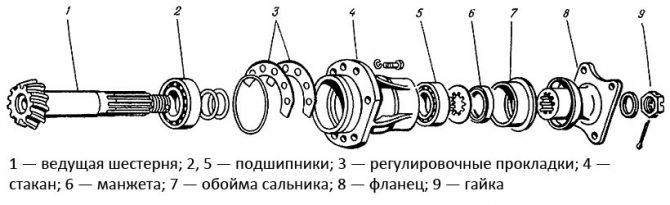

Рис. 2.4.20. Взаимное расположение деталей главной передачи ведущего моста трактора МТЗ-82: 1 — ведущая шестерня; 2, 5 — подшипники; 3 — регулировочные прокладки; 4 — стакан; 6 — манжета; 7 — обойма сальника; 8 — фланец; 9 — гайка

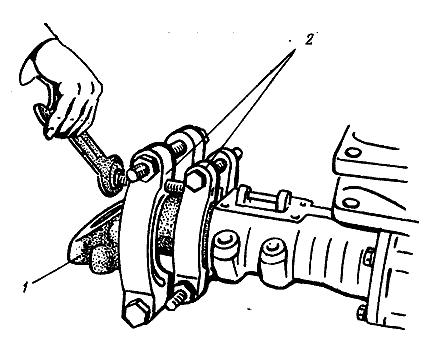

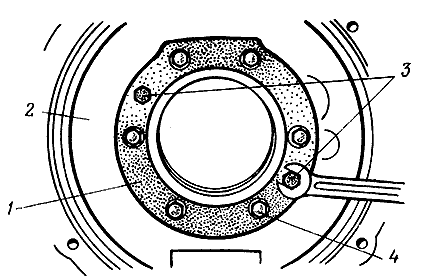

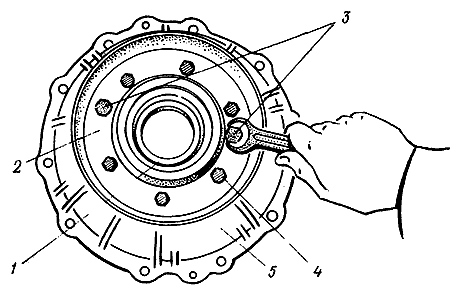

Рис. 2.4.28. Как спрессовать стакан подшипника: 1 — стакан подшипника; 2 — корпус редуктора; 3 — технологические болты; 4 — болт

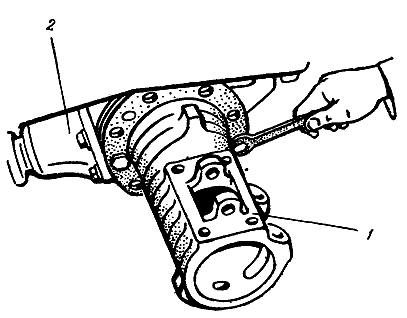

При выработке или деструкции манжеты вертикального вала происходит нагрев корпуса верхней конической пары колесного редуктора. При этом еще и отсутствует в нем смазка.

Если уменьшилась амплитуда хода подвески, снизилась ее жесткость, скорее всего надо обратить внимание на упругость пружин. Тяжелый поворот рулевого колеса на поворотах (при условии, что ГУР исправен) дает понять, что опорные подшипники вышли из строя, либо есть заедание телескопических стыков подвески.

Чтобы произвести замену деталей подвески, снимают колесный редуктор. Для замены гильзы шкворня применяют специальные извлекатели. При проведении ремонтных работ вышедшие из строя детали заменяют и обращают пристальное внимание на наиболее изнашиваемые поверхности, сверяя с приводимыми в нижней таблице данными.

Размеры деталей подвески ведущего моста трактора МТЗ-82, мм

Рассмотрим следующие характерные неисправности ведущего моста — «заклинивание колес», «повышенный шум в корпусе моста трактора», «перегрев стакана подшипников главной передачи», «в слитом из корпуса моста масле обнаружено большое количество металлических частиц». При таком раскладе пришли в негодность, выработали свой ресурс подшипники ведущей шестерни главной передачи или дифференциала. Кроме того, такие неисправности возникают при сколах или выкрашивании зубьев конических шестерен главной передачи.

Что бывает, когда выходят из строя детали дифференциала или механизма блокировки? Шумы и стуки в корпусе моста при поворотах МТЗ значительно усиливаются, на поворотах происходит сблокированность обеих осей колес либо нет блокировки колес при пробуксовании.

Какие работы производят для выявления причин отказов и устранения неисправностей главной передачи и дифференциала? Во-первых нужно приподнять трактор за передний мост, затем устанавив на специальные подставки снять главную передачу. Далее осуществляют диагностику ее деталей. Монтажным ломиком, проворачивая ведомую шестерню, диагностируют детали дифференциала, взаимное расположение которых в том числе изображено на рис. 2.4.29.

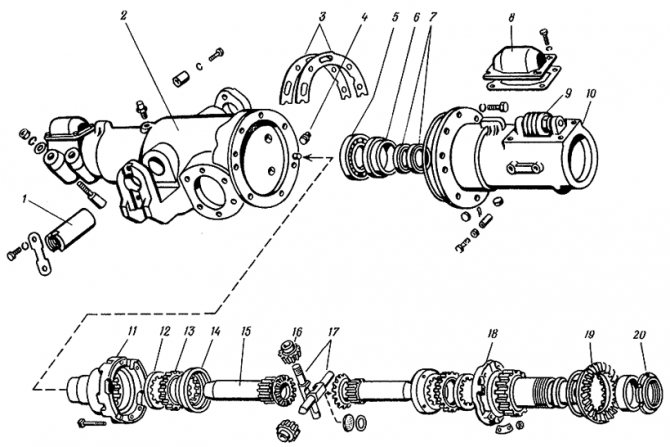

Рис. 2.4.29. Взаимное расположение деталей корпуса, крышки и дифференциала переднего ведущего трактора МТЗ: 1 — ось; 2 — корпус; 3 — регулировочные прокладки; 4 — пробка; 5 — подшипник; 6 — обойма сальников; 7 — манжеты; 8, 10 — крышки; 9 — червяк; 11 — коробка дифференциала левая; 12 — ведомый диск; 13 — ведущий диск; 14 — чашка; 15 — шестерня; 16 — сателлит; 17 — оси сателлитов; 18 — коробка дифференциала правая; 19 — ведомая шестерня; 20 — гайка

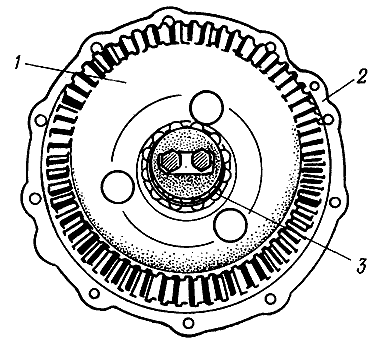

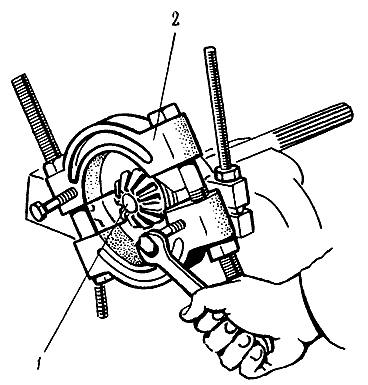

Бывает, что при диагностике вскрываются повреждения или износы деталей дифференциала. К тому же, иногда возникает необходимость в замене шестерни главной передачи. В таком случае без снятия дифференциала не обойтись(рис. 2.4.30).

Как снять дифференциал МТЗ-82? Чтобы его снять вначале откручивают болты, стягивающие коробки. Помним и знаем (а если не знаем, то принимаем к сведению), что разбирать и изменять взаимное положение коробок дифференциала нежелательно. С этой целью вначале их рассоединения сличают цифровую маркировку на внешних поверхностях. Если она поблекла или пропала ее восстанавливают (рис. 2.4.31—2.4.33).

Сапун ПВМ МТЗ-82

Сапун СУ 1/8-А

Конструкция переднего моста МТЗ-82 предусматривает фрикционный блок, в состав которого входят сапун и упор.

Функция сапуна – поддержание рабочего уровня давления в области главной передачи и балки. На переднем ведущем мосту МТЗ-82 сапун применяется с переходником. Используемый зажим имеет небольшие габариты. Прокладка помещается в центральной части редуктора. Сапун дополняется длинной трубкой, замыкающейся под редуктором. Над корпусом и под ним установлены подшипники. Стаканы помещаются под подшипниками.

Сапун СУ 1/8-А рассчитан на высокую нагрузку. Его корпус имеет надежную защиту. В состав сапуна входят три диска. Передающий момент на регулятор идет от вала. Под дисками использованы подкалки нарезного типа.

В верхней части детали размещены фиксируемые винтами широкие зажимы. Манжеты с переходниками закреплены на специальных прокладках из резины.

Необходима периодическая смазка детали.

Дифференциал переднего ведущего моста

Данный дифференциал устанавливается как на тракторах Беларус МТЗ-82.1 с ПВМ 72 (с коническими колесными редукторами) так и на тракторах Беларус МТЗ-82.2 с ПВМ 822 (с планетарно-цилиндрическими колесными редукторами).

Дифференциал самоблокирующийся, повышенного трения. В коробках дифференциала, соединенных болтами, размещены две пары сателлитов на плавающих осях, полуосевые шестерни, нажимные чашки и фрикционные диски – ведущие и ведомые.

Самоблокирующийся дифференциал автоматически соединяет обе полуоси, исключая раздельное буксование колес и увеличивая силу тяги ПВМ.

Блокировка дифференциала осуществляется при включении переднего моста в работу. При этом оси сателлитов 6 под нагрузкой проворачиваются и перемещаются по пазам-скосам в корпусе и крышке дифференциала соответственно на величину зазоров между фрикционными дисками.

От осей усилие передается на сателлиты, которые буртами передают его чашкам, а те, в свою очередь сжимают фрикционные диски до упора в стенки корпуса и крышки дифференциала. Ведущие диски, имеющие наружные зубья, соединены с зубьями корпуса и крышки дифференциала, а ведомые диски (внутренними зубьями) – с полуосевыми шестернями.

Сила трения сжатых дисков объединяет в одно целое полуосевые шестерни икорпус с крышкой дифференциала, осуществляя таким образом блокировку дифференциала. При повороте трактора, когда передний ведущий мост включен и внешние силы превышают силы трения во фрикционных дисках, фрикционные диски будут пробуксовывать.

Устанавливается дифференциал на двух роликовых конических подшипниках в крышках балки. Подшипники дифференциала регулируются прокладками.

Конический колесный редуктор

Колесные редукторы предназначены для передачи крутящего момента от дифференциала ПВМ Беларус МТЗ-82-1 к ведущим управляемым колесам. Устройство конического колесного редуктора приведено на рисунке.

В крышках балки установлены редукторы конечных передач, состоящие из двух пар конических шестерен – верхней и нижней, служащих одновременно шарнирами равных угловых скоростей, а также кронштейна управления поворотом передних колес.

Угол поворота колесных редукторов Беларус МТЗ-82.1 ограничивается длиной штока гидроцилиндра. Зубчатые венцы полуоси и вертикального вала, выполненные заодно со шлицевыми хвостовиками, образуют верхнюю коническую пару.

Полуось и вертикальный вал своими шлицевыми хвостовиками соединяются с полуоcевой шестерней дифференциала и ведущей шестерней нижней конической пары.

Полуось монтируется на двух роликовых конических подшипниках в корпусе верхней конической пары, вертикальный вал – в расточке трубы шкворня и опирается на подшипники. От перемещений полуось фиксируется винтом и стопориться гайкой, вертикальный вал стопорится двумя винтами.

Натяг в подшипниках регулируется подбором регулировочных колец и зажимается гайкой. Для предотвращения отворачивания, пояски гаек кернятся в пазах полуоси и вертикального вала.

Фланец трубы шкворня своей посадочной частью входит в расточку корпуса верхней конической пары и вместе с корпусом уплотнения крепится к нему болтами.

Регулировка зацепления верхней конической пары обеспечивается прокладками, установленными между фланцем трубы шкворня и корпусом верхней конической пары. Полость верхней конической пары уплотнена манжетами, кольцом и прокладками по уплотняющей поверхности крышки.

Корпусы верхних конических пар установлены в расточках крышек 2 ПВМ подвижно, что дает возможность изменять колею переднего моста вращением червяка. От перемещений каждый корпус стопорится двумя клиньями и штифтом.

Труба шкворня, опираясь на витую цилиндрическую пружину подвески, входит в гильзу шкворня, запрессованную в корпус редуктора и застопоренную в нем штифтом. Нижний конец пружины опирается на шайбу и упорный подшипник, установленный в корпусе редуктора, что обеспечивает подрессоривание переднего моста.

Ход подвески при движении трубы шкворня вниз ограничен шайбой, при движении трубы шкворня вверх вместе с корпусом уплотнения – опорными буртами на корпусе уплотнения и на гильзе. Шкворневое соединение уплотняется двумя кольцами.

Нижняя коническая пара состоит из ведущей шестерни (устанавливается на двух шариковых подшипниках, в корпусе редуктора, закрываемого крышкой  и ведомой шестерни, установленной на шлицах фланца, к которому болтами и гайками крепится диск переднего колеса.

Фланец диска колеса вращается на роликовом подшипнике, установленном в расточке корпуса колесного редуктора Беларус МТЗ-82.1 и двух конических роликовых подшипниках, запрессованных в крышку. Натяг в подшипниках регулируется подбором регулировочных колец.

Подшипники и шестерня стопорятся от осевого перемещения шайбой и двумя болтами, контрящимися отгибной пластиной.

Регулировка зацепления нижней конической пары обеспечивается прокладками, установленными между крышкой и корпусом колесного редуктора.

Заправка масла в корпус редуктора осуществляется до нижней кромки заливного отверстия, в которое установлена пробка, а слив путем отворачивания сливной пробки.

Уплотнение нижней конической пары осуществляется манжетой, кольцом и прокладками по уплотняющим плоскостям корпуса с крышкой и корпусом манжеты. Для предотвращения попадания грязи к рабочим кромкам манжеты установлен грязевик.

К корпусу редуктора прикреплены кронштейны крыльев передних колес и кронштейны рулевой трапеции.

Передача крутящего момента от полуосевой шестерни дифференциала к фланцу диска колеса с прикрепленным к нему колесом осуществляется посредством шестерен верхней и нижней конических пар.

При повороте трактора усилие от рулевой трапеции через рулевые тяги и поворотные рычаги передается на корпусы редукторов, которые вместе с колесами проворачиваются относительно труб шкворней, при этом происходит обкат шестерен верхней и нижней конических пар.

Регулировки переднего ведущего моста с коническими колесными редукторами

Регулировка подшипников ведущей шестерни главной передачи переднего ведущего моста Беларус МТЗ-82.1:

— Подшипники должны быть отрегулированы так, чтобы осевой зазор в них отсутствовал, допускается предварительный натяг в подшипниках не более 0,05мм.

— затяните подшипники гайкой до упора. При затяжке поворачивайте шестерню за фланец для того, чтобы ролики подшипников заняли правильное положение, момент сопротивления вращению шестерни должен быть в пределах от 0,6 до 2 Нм;

— замерьте осевой люфт подшипников. При наличии осевого люфта устраните люфт за счет шлифовки одного из регулировочных колец.

Регулировка подшипников дифференциала и зацепления главной передачи переднего ведущего моста Беларус МТЗ-82-1:

— Регулировку зацепления главной передачи необходимо производить только при отрегулированных подшипниках дифференциала.

— с помощью подбора необходимого количества регулировочных прокладок установите размер между осью ведущей шестерни и корпусом дифференциала в пределах от 40,55 до 40,85 мм. Диаметрально расположенные прокладки должны иметь одинаковую толщину;

— отрегулируйте осевой зазор подшипников дифференциала с помощью подбора необходимого количества регулировочных прокладок между фланцами корпуса и крышки. Осевой зазор в отрегулированных подшипниках должен быть не более 0,1 мм. Диаметрально расположенные прокладки должны иметь одинаковую толщину. При затяжке болтов крепления корпуса поворачивайте дифференциал, чтобы ролики подшипников заняли правильное положение в обоймах подшипников. Контроль зазора в подшипниках осуществляется индикатором, установленным на венец ведомой шестерни, путем осевого перемещения дифференциала вправо и влево при снятом стакане ведущей шестерни;

— регулировку зацепления главной передачи производите установкой соответствующего количества разрезных регулировочных прокладок между фланцами стакана ведущей шестерни и корпусом. Диаметрально расположенные прокладки  должны иметь одинаковую толщину. Боковой зазор между зубьями главной передачи должен находиться в пределах от 0,18 до 0,46 мм. При замере бокового зазора между зубьями главной передачи ведомую шестерню застопорите от проворачивания специальным инструментом, используя резьбовое отверстие под контрольно-заливную пробку в корпусе. Осевого люфта ведущей шестерни не должно быть. Изношенные шестерни заменяйте только в паре.

Регулировка зацепления верхней конической пары редуктора конечной передачи ПВМ Беларус МТЗ-82.1:

— Боковой зазор в зацеплении верхней конической пары должен находиться в пределах от 0,10 до 0,45 мм.

— Проверьте люфт в подшипниках полуоси и вертикального вала . Осевой люфт в подшипниках должен находиться в пределах от 0,05 до 0,15 мм.

— Если это условие не соблюдается, произведите регулировку подшипников, выполнив следующие операции: затяните гайки  до упора, а затем отпустите их на 1/15 – 1/10 оборота; раскерните поясок гайки в пазу вала.

— Произведите регулировку зацепления с помощью подбора необходимого количества разрезных регулировочных прокладок между фланцами трубы шкворня  и корпусом верхней конической пары.

— Диаметрально расположенные прокладки должны иметь одинаковую толщину. Для контроля бокового зазора снимите крышку , предварительно слив масло.

Регулировка подшипников колес и зацепления нижней конической пары редуктора конечной передачи:

— Боковой зазор между зубьями шестерен  должен быть от 0,26 до 0,65 мм.

— Проверьте люфт в подшипниках, установленных в стакане. Осевой люфт в подшипниках не должен превышать 0,3 мм.

— Если это условие не соблюдается, необходимо провести регулировку подшипников методом шлифовки одного из регулировочных колец, установленных между внутренними обоймами подшипников.

— Произведите регулировку зацепления с помощью подбора необходимого количества разрезных регулировочных прокладок между фланцем стакана подшипника и торцом крышки редуктора.

— Диаметрально расположенные прокладки должны иметь одинаковую толщину. Для контроля бокового зазора между зубьями шестерен застопорите одну из шестерен.

Вертикальный вал ПВМ

Схема переднего моста трактора МТЗ-82 предусматривает ведущий редуктор. Непосредственно к редуктору прикрепляется вертикальный вал модели.

Устройство редуктора МТЗ-82

Вертикальный вал обеспечивает обороты шестерни, соединяясь с ней шлицевым хвостовиком. Эта конструкция, по утверждению специалистов, способна генерировать большие обороты. Толщина вала в его нижнем конце – 45 мм. Фланец модели предусматривает регулировочный переходник. Стакан подбирается небольшого размера. Уплотнитель под основанием вала не используется. В верхней части детали конструкцией предусмотрена накладка.

Если возникла необходимость самостоятельно снять вал, его можно отсоединить без съема редуктора, используя винтовой ключ. Трубку выворачивают вручную.

Если возникла необходимость осмотра, сначала проверяют переднюю ось. Необходимо периодически осматривать упорные ролики и фланец. Если на корпусе появилась трещина, требуется зачистка, а также смазка машинным маслом ходовых шестеренок. В тщательной периодической зачистке нуждается и фланец.

Устройство заднего моста

Задний мост МТЗ отвечает за передачу создаваемого крутящего момента от имеющего продольное расположение вторичного вала на конечные передачи и ступичные полуоси ведомых колес. Для этого используются редукторный механизм основной передачи и соответствующий дифференциал. Все устройство заднего моста размещается в чугунном корпусе, на передней стенке которого закреплена КПП, а на задней — редукторный агрегат заднего вала отбора мощности, раздатка, приспособление для буксировки и кронштейн для навесного оборудования.

Главная редукторная передача заднего моста состоит из пары шестерен в форме конусов со спиралевидными зубцами. Ведущая шестерня консольным методом смонтирована на шлицевой элемент вторичного вала трансмиссии. Крепление ведомой шестерни к корпусному фланцу, расположенному на дифференциале, выполнено посредством болтов.

В процессе поворота сельхозмашины происходит перемещение колес по дугам различной длины. В случае закрепления колес на единой оси, то есть вращения с одной и той же частотой, их перемещение вызывало бы проскальзывание трактора по грунту и скручивание общей оси. Соответственно, ведомые колеса машины расположены на отдельных полуосях, а для их соединения используется дифференциал заднего моста.

Ремонт заднего моста трактора МТЗ 82 и его обслуживание предусматривают регулярную доливку и смену масла, периодическую проверку и подтягивание внешних крепежных соединений, настройку и регулирование тех или иных систем и узлов, а также их замену в случае выхода из строя.

Ремонт

Ремонт промопоры следует выполнять по инструкции производителя.

Очень важно соблюдать рекомендации производителя. Некоторые мастера, особенно имеющие большой опыт, вносят в узлы и агрегаты изменения. В ряде случаев такое вмешательство оправдано, но чаще «улучшение» конструкции детали влечёт за собой перегрузки более крупных узлов. Распространённый пример – когда из опоры убирают всю «лишнюю» начинку, после чего она действительно реже ломается, зато потом из-за перегрузок выходит из строя весь передний мост.

Производителем карданный привод поставляется в динамической балансировке, со временем она может быть нарушена. Не следует разбирать его без особой необходимости. После ремонта вал в сборе следует заново отбалансировать, приварив металлические пластины на обоих концах трубы. Дисбаланс должен быть в пределах 55 г на см.

Фланцы ПВМ МТЗ-82

Фланец переднего моста МТЗ-82

Конструкция переднего моста МТЗ-82 предусматривает фланцевый механизм. Фланцы передают крутящий момент от вращающегося вала. Взаимодействие между фланцами осуществляется посредством переходников. Используется дифференциал проходного типа. Стаканы в процессе не используются.

В конструкцию верхней части фланцев входят специализированные шкворни. Уплотнители характеризуются небольшим диаметром. Ширина упоров — 22 мм.

При ремонте ПВМ диски отделяются последними. При необходимости обследования фланцев стакан со стойками нужно снять. Кольца регулировки отделяют вручную. Манжеты при разборке можно не трогать. Для откручивания передней части конструкции переходника понадобится ключ. Для отделения упора нужно слегка постучать молотком по краю.

После обследования проводится смазка и установка дисков в исходное положение.

Что такое ведущий передний мост МТЗ-82

Механизм, который соединен в узел и применяется для передачи крутящего момента к передним колесам.
Составляющие части:

• балки;
• редукторы;
• ведущая передача;
• дифференциал.
