Основные детали дизельного двигателя Д-243

Дизельный двигатель Д-243 трактора МТЗ-82 состоит из блока цилиндров, головки цилиндров, кривошипно-шатунного механизма, механизма газораспределения, а также узлов и агрегатов систем питания, смазки, охлаждения, пуска и электрооборудования.



Дизельный двигатель Д-243

1 - насос масляный; 2 - вентилятор; 3 - водяной насос; 4 - палец поршневой; 5 - шатун; 6 - колпак; 7 - поршень; 8 - гильза цилиндров; 9 - крышка головки цилиндров; 10 - головка цилиндров; 11 - блок цилиндров; 12 - маховик; 13 - противовес; 14 - вал коленчатый; 15 - маслоприемник.

Дизельный двигатель трактора МТЗ-82 является базовой моделью. Их модификации отличаются от базовой модели регулировкой по мощности, комплектностью, системой пуска, конструкцией некоторых деталей.

В зависимости от назначения дизели Д-243 могут комплектоваться дополнительными сборочными единицами: пневмокомпрессором, шестеренным насосом усилителя рулевого управления с приводом, дисками муфты сцепления в сборе.

При установке на трактор дизель должен быть доукомплектован водяным и масляным радиаторами, приборами электрооборудования, а также контрольными приборами.

Дизели имеют запуск от электростартера или пускового двигателя. Марка дизеля с запуском от пускового двигателя имеет литеру "Л" (например: Д-243Л).

Конструктивные отличия дизелей от базовой модели:

- на дизелях Д-241, Д-241Л изменен выпускной коллектор с установкой глушителя в зоне четвертого цилиндра;

- на дизелях Д-242, а также на дизелях Д-242Л, Д-244, Д-244Л применены коленчатый вал без противовесов, вентилятор диаметром 450 мм, диаметр шкива коленчатого вала 170 мм.

Кривошипно-шатунный механизм двигателя Д-243

Основными деталями кривошипно-шатунного механизма являются: коленчатый вал, поршни с поршневыми кольцами и пальцами, шатуны, коренные и шатунные подшипники, маховик.

Коленвал дизеля Д-243 трактора МТЗ-82

Коленчатый вал - стальной, имеет пять коренных и четыре шатунные шейки. В шатунных шейках коленвала имеются полости для дополнительной центробежной очистки масла.

Полости шеек закрыты резьбовыми заглушками. Осевое усилие коленчатого вала воспринимается четырьмя полукольцами, установленными в расточках блока цилиндров и крышки пятого коренного подшипника.

Для уменьшения нагрузок на подшипники от сил инерции на первой, четвертой, пятой и восьмой щеках коленчатого вала устанавливаются противовесы. Спереди и сзади коленвал уплотняется манжетами.

На передний конец коленвала устанавливаются шестерня привода газораспределения (шестерня коленчатого вала), шестерня привода масляного насоса, шкив привода водяного насоса и генератора. На задний фланец вала крепится маховик.

Коленчатый вал двигателя может изготавливаться и устанавливаться на дизель двух производственных размеров (номиналов). Коленвал, шатунные и коренные шейки которого изготовлены по размеру второго номинала, имеет на первой щеке дополнительную маркировку.

Поршни и поршневые кольца дизеля Д-243

Поршень трактора МТЗ-82 изготавливается из алюминиевого сплава. В днище поршня выполнена камера сгорания. В верхней части поршень имеет четыре канавки - в первые три устанавливаются компрессионные кольца, в четвертую - маслосъемное кольцо.

В поршне двигателя Д-245 в канавку под верхнее компрессионное кольцо трапецеидальной формы залита вставка из специального чугуна. В бобышках поршня двигателя расточены отверстия под поршневой палец.

Поршни Д-243 по наружному диаметру юбки сортируются на три размерные группы (Б, С, М). Маркировка группы наносится на днище поршня. При установке на дизель гильзы и поршни должны быть одной размерной группы.

Поршневые кольца изготовлены из чугуна. Верхнее компрессионное кольцо хромированное, в сечении прямоугольное, без маркировки, устанавливается в канавке произвольно.

Второе и третье компрессионные кольца конусные, на торцовой поверхности у замка имеют маркировку "верх"(«ТОР»). Маслосъемное кольцо коробчатого типа со спиральным стальным расширителем.

Верхнее компрессионное кольцо дизеля Д-245 выполнено из высокопрочного чугуна, в сечении имеет форму равнобокой трапеции, на торцовой поверхности имеет маркировку "верх"(«ТОР»).

Второе компрессионное и маслосъемное кольца дизеля Д-245 имеют меньшую высоту в сравнении с аналогичными кольцами дизеля Д-243, поэтому не взаимомозаменяемы.

Поршневой палец двигателя - полый, изготовлен из хромоникелевой стали. Осевое перемещение пальца в бобышках поршня ограничивается стопорными кольцами.

Шатуны и вкладыши двигателя Д-243

Шатун - стальной, двутаврового сечения. В верхнюю головку его запрессована втулка. Для смазки поршневого пальца в верхней головке шатуна и втулке имеются отверстия.

Расточка постели в нижней головке шатуна под вкладыши производится в сборе с крышкой. Поэтому менять крышки шатуна не допускается.

Шатун и крышка трактора МТЗ-82 имеют одинаковые номера, набитые на их поверхностях. Кроме того, шатуны имеют весовые группы по массе верхней и нижней головок. Обозначение группы по массе наносится на торцовой поверхности верхней головки шатуна.

На дизеле должны быть установлены шатуны одной группы. Шатун дизеля Д-245 изготавливается из легированной стали (отличительная метка- выступ на нижней боковой поверхности крышки).

Вкладыши коренных и шатунных подшипников коленвала дизеля Д-243 – из биметаллической полосы. На дизелях используются вкладыши коренных и шатунных подшипников двух размеров в соответствии с номиналом шеек коленчатого вала.

Для ремонта дизеля предусмотрены также четыре ремонтных размера вкладышей. Маховик изготовлен из чугуна, крепится к фланцу коленчатого вала болтами. На маховик напрессован стальной зубчатый венец.

Головка блока цилиндров дизеля Д-243

Головка блока цилиндров двигателя Д-243 трактора МТЗ-82/80 представляет собой чугунную отливку, во внутренних полостях которой имеются впускные и выпускные каналы, закрываемые клапанами.

Для обеспечения отвода тепла головка цилиндров имеет внутренние полости, в которых циркулирует охлаждающая жидкость. На головке блока цилиндров сверху устанавливаются стойки, ось коромысел с коромыслами, крышка головки, впускной коллектор и колпак крышки, закрывающий клапанный механизм.

Со стороны топливного насоса в головке блока двигателя МТЗ-82 установлены четыре форсунки, а со стороны генератора к головке крепится выпускной коллектор.

Для уплотнения разъема между головкой и блоком цилиндров установлена прокладка из армированного перфорированным стальным листом асбестового или безасбестового полотна. Отверстия для гильз цилиндров и масляного канала окантованы стальными обечайками.

Проверка затяжки болтов крепления головки блока цилиндров двс Д-243

Проверку затяжки болтов крепления головки цилиндров двс Д-243 трактора МТЗ-82/80 производите по окончании обкатки и через 1000 часов работы на прогретом дизеле в следующем порядке:

- снимите колпак и крышку головки цилиндров;

- снимите ось коромысел с коромыслами и стойками;

- динамометрическим ключом проверьте затяжку всех болтов крепления головки цилиндров в последовательности, указанной на рисунке 19, и, при необходимости, произведите подтяжку. Момент затяжки -200±10 Нм.

После проверки затяжки болтов крепления головки блока цилиндров двигателя установите на место ось коромысел и отрегулируйте зазор между клапанами и коромыслами.

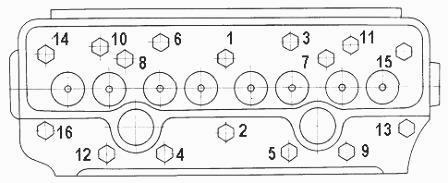

Схема последовательности затяжки болтов крепления головки блока цилиндров дизельного двигателя Д-243

Блок цилиндров дизельного двигателя Д-243

Блок цилиндров является основной корпусной деталью дизеля и представляет собой жесткую чугунную отливку. В вертикальных расточках блока установлены четыре съемные гильзы, изготовленные из специального чугуна.

Гильза устанавливается в блок цилиндров двигателя МТЗ-82 по двум центрирующим поясам: верхнему и нижнему. В верхнем поясе гильза закрепляется буртом, в нижнем - уплотняется двумя резиновыми кольцами, размещенными в канавках блока цилиндров.

Гильзы по внутреннему диаметру сортируются на три размерные группы: большая (Б), средняя (С) и малая (М). Маркировка группы наносится на заходном конусе гильзы.

Нужно устанавливать гильзы блока двс Д-243 одной размерной группы. Между стенками блока цилиндров и гильзами циркулирует охлаждающая жидкость.Торцовые стенки и поперечные перегородки блока цилиндров имеют приливы, предназначенные для образования опор коленчатого вала.

На эти приливы установлены крышки. Приливы вместе с крышками образуют постели для коренных подшипников. Постели под вкладыши коренных подшипников расточены с одной установки в сборе с крышками коренных подшипников. Менять крышки местами не допускается.

Блок цилиндров имеет продольный канал, от которого по поперечным каналам масло поступает к коренным подшипникам коленчатого вала и подшипникам распределительного вала.

На наружных поверхностях блока цилиндров имеются обработанные привалочные плоскости для крепления центробежного масляного фильтра, водяного насоса, фильтров грубой и тонкой очистки топлива, маслозаливной горловины.

Газораспределительный механизм ГРМ дизеля Д-243

ГРМ двигателя Д-243 трактора МТЗ-82 состоит из распределительного вала, впускных и выпускных клапанов, а также деталей их установки и привода: толкателей, штанг, коромысел, регулировочных винтов с гайками, тарелок с сухариками, пружин, стоек и оси коромысел.

Распредвал - трехопорный, приводится в действие от коленчатого вала через шестерню распределения. Подшипниками распределительного вала служат три втулки, запрессованные в расточки блока.

Передняя втулка (со стороны вентилятора) из алюминиевого сплава, имеет упорный бурт, удерживающий распредвал от осевого перемещения, остальные втулки чугунные.

Толкатели – стальные. Рабочая поверхность тарелки толкателя наплавлена отбеленным чугуном и имеет сферическую поверхность большого радиуса (750 мм).

В результате того, что кулачки распределительного вала изготовлены с небольшим конусом, толкатели в процессе работы совершают вращательное движение.

Штанги толкателей изготовлены из стального прутка. Сферическая часть, входящая внутрь толкателя, и чашка штанги закалены. Коромысла клапанов двигателя МТЗ-82 - стальные, качаются на оси, установленной на четырех стойках.

Крайние стойки - повышенной жесткости. Ось коромысел полая, имеет восемь радиальных отверстий для смазки коромысел. Перемещение коромысел вдоль оси ограничивается распорными пружинами.

Впускные и выпускные клапаны двс Д-243 изготовлены из жаропрочной стали. Они перемещаются в направляющих втулках, запрессованных в головку цилиндров.

Каждый клапан закрывается под действием двух пружин: наружной и внутренней, которые воздействуют на клапан через тарелку и сухарики.

Уплотнительные манжеты, установленные на направляющие втулки клапанов, исключают попадание масла в цилиндры дизеля и выпускной коллектор через зазоры между стержнями клапанов и направляющими втулками.

Проверка зазора между клапанами и коромыслами дизельного двигателя Д-243

Зазоры между клапанами и коромыслами двигателя Д-243 проверяйте и, при необходимости, регулируйте через каждые 500 часов работы, а также после снятия головки цилиндров, подтяжки болтов крепления головки цилиндров и при появлении стука клапанов.

Зазор между бойком коромысла и торцом стержня клапана при проверке на непрогретом дизеле ( температура воды и масла должна быть не более 60 ºС) должен быть:

- впускные и выпускные клапаны - 0,25 мм (+0,10 -0,05)

При регулировке зазор между торцом стержня клапана и бойком коромысла на непрогретом дизеле устанавливайте: впускные и выпускные клапаны – 0,25 мм (-0,05)

Регулировку клапанов двигателя Д-243 производите в следующей последовательности:

- снимите колпак крышки головки цилиндров и проверьте крепление стоек оси коромысел;

- проверните коленчатый вал двигателя МТЗ-82 до момента перекрытия клапанов в первом цилиндре (впускной клапан первого цилиндра начинает открываться, а выпускной заканчивает закрываться) и отрегулируйте зазоры в четвертом, шестом, седьмом и восьмом клапанах (считая от вентилятора), затем поверните коленчатый вал на один оборот, установив перекрытие в четвертом цилиндре, и отрегулируйте зазоры в первом, втором, третьем и пятом клапанах.

Для регулировки зазора отпустите контргайку винта на коромысле регулируемого клапана и, поворачивая винт, установите необходимый зазор по щупу между бойком коромысла и торцом стержня клапана. После установки зазора затяните контргайку.

По окончании регулировки зазора в клапанах поставьте на место колпак крышки головки цилиндров.
